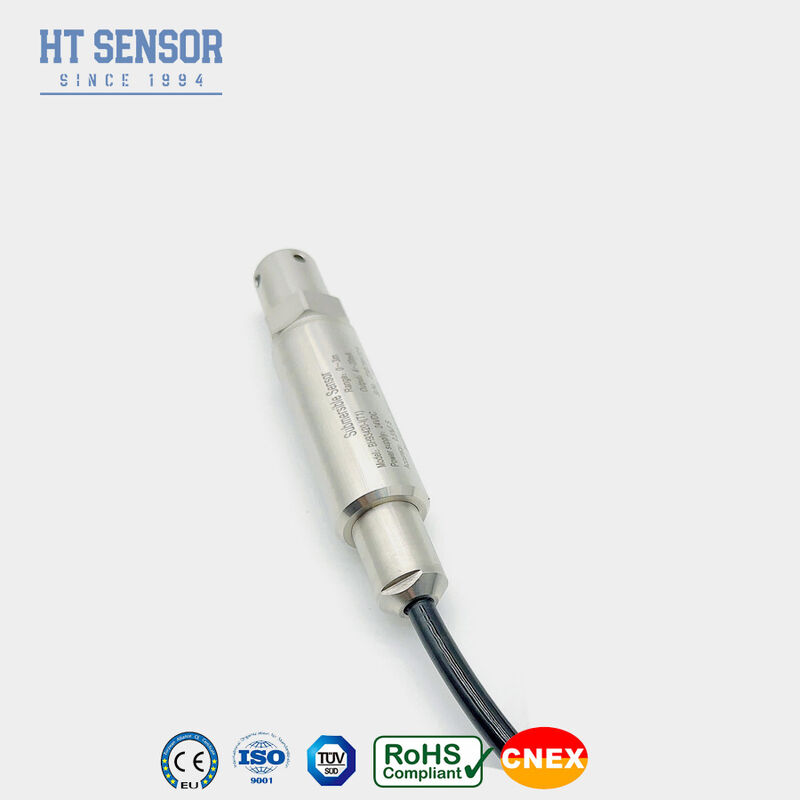

316L فولاد ضد زنگ IP68 فرستنده سطح مایع ضد آب با 0.25٪ دقت سنسور فشار فرستنده
جزئیات محصول
| شماره مدل: | BH93420-I | محدوده فشار: | 0-1m-400mH2O |
|---|---|---|---|
| درجه دقت: | 0.25 درصد0.5 درصد | رتبه بندی IP: | IP68 |
| وزن خالص: | 0.3 کیلوگرم | جنس دیافراگم: | فولاد ضد زنگ 316 لیتر |
| ماده کابل: | PE ، PU ، PTFE | مصالح مسکن: | فولاد ضد زنگ |
| محدوده اندازه گیری: | 0 ~ 10m… 400m | دمای عملیاتی: | -20 تا 80 درجه سانتیگراد |
| دمای ذخیره سازی: | -30 ~ 100 درجه سانتیگراد | مقاومت عایق: | > = 100mΩ@100vdc |
| درجه ضد انفجار: | ExiaIICT6 | سیگنال خروجی: | 4 ~ 20mA ، 0 ~ 10/20mA ، 0/1 ~ 5V ، 0/1 ~ 10V ، 0.5 ~ 4.5 ولت ، RS485 |
| ولتاژ تغذیه: | 12 ~ 30vdc ، 5vdc | ||
| برجسته کردن |
ترانسمیتر سطح مایع از جنس استنلس استیل 316L,سنسور فرستنده فشار ضد آب IP68,سنسور سطح آب با دقت 0.25% |
||
توضیحات محصول
- بدنه تمام استیل ضد زنگ مناسب برای محیطهای آزمایشی مختلف
- اندازهگیری پروب از نوع غوطهوری برای نصب آسان
- گزینههای سیگنال خروجی متنوع
- رتبه ضد انفجار: ExiaIICT6
- نرخ حفاظت بالا: IP68
- گزینههای کابل PE یا PU
- سازگار با مایعات 316LSS و غیر خورنده
- نظارت بر سطح آب در سیستمهای فاضلاب، صنعتی و شهری، مخازن آب، چاهها، رودخانهها، آب دریا و دریاچهها
- اندازهگیری سطح سوخت در مخازن دیزل و سوخت
| محدوده اندازهگیری | 0~10 متر ... 400 متر |
| اضافه بار | ≤ 2 برابر محدوده نامی |
| دقت در دمای 25 درجه سانتیگراد | ±0.25% (معمولاً) ±0.5% (حداکثر) |
| تکرارپذیری | ±0.03% (معمولاً) ±0.05%FS (حداکثر) |
| هیسترزیس | ±0.03% (معمولاً) ±0.05%FS (حداکثر) |
| پایداری طولانی مدت | ±0.2%F.S/سال (حداکثر) |
| انحراف دمای نقطه صفر | ±1.5%F.S (معمولاً) ±2%F.S (حداکثر) |
| انحراف دمای مقیاس کامل | ±1.5%F.Sr (معمولاً) ±2%F.S (حداکثر) |
| دمای جبران | 0-50 درجه سانتیگراد (0-1 متر. 0-2 متر)؛ 0-70 درجه سانتیگراد |
| دمای عملیاتی | -20~80 درجه سانتیگراد |
| دمای ذخیرهسازی | -30~100 درجه سانتیگراد |
| لرزش | 10 گرم، 55 هرتز تا 2 کیلوهرتز |
| جنس بدنه | 1Cr18Ni9Ti |
| جنس دیافراگم | فولاد ضد زنگ 316L |
| مقاومت عایق | ≥100MΩ@100VDC |
| رتبه ضد انفجار | ExiaIICT6 |
| رتبه حفاظت | IP67، IP68 |
| آببندی اورینگ | لاستیک فلوئور |
| وزن | ~0.3 کیلوگرم (بدون کابل) |
| جنس کابل | پلیاتیلن، پلیاورتان |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4~20 میلیآمپر | 12~30 ولت DC | 2/3/4 سیم |
| 0~10/20 میلیآمپر | 3 سیم | |
| 0/1~5 ولت 0/1~10 ولت 0.5~4.5 ولت |
5 ولت DC | |
| پروتکل ارتباطی RS485 |
- اطمینان حاصل کنید که محیط اندازهگیری با اجزای محصول در تماس سازگار است
- چگالی محیط اندازهگیری را مشخص کنید
- برای تداخلات الکترومغناطیسی یا فرکانس رادیویی قوی، جزئیات را ارائه دهید و در سفارش مشخص کنید
- دستگاههای محافظت در برابر صاعقه را در محل نصب کنید و از اتصال زمین مطمئن محصول و منبع تغذیه اطمینان حاصل کنید
| BH93420 | کد | ساختار طرح کلی | |
| I | فرستنده فشار | ||
| محدوده اندازهگیری | 0~10 متر ... 400 متر | ||
| کد | منبع تغذیه | ||
| D1 | 24 ولت DC | ||
| D2 | 5 ولت DC | ||
| D3 | سایر | ||
| کد | سیگنال خروجی | ||
| S1 | 4~20 میلیآمپر DC | S5 | 0~20 میلیآمپر DC |
| S2 | 1~5 ولت DC | S6 | 0~10 ولت DC |
| S3 | 0~5 ولت DC | S7 | 0.5~4.5 ولت DC |
| S4 | 0~10 میلیآمپر DC | S8 | RS485 |
| کد | نوع فشار | ||
| G | فشار گیج | ||
| A | فشار مطلق | ||
| S | فشار مرجع مهر و موم شده | ||
| کد | جنس | ||
| 01 | فولاد ضد زنگ 304 | ||
| 02 | فولاد ضد زنگ 316L | ||
| کد | جنس کابل | ||
| C1 | PE | ||
| C2 | PU |
نکات برجسته محصول
سنسور سطح مایع شناور BH93420-I با دقت بالا با دقت 0.25 درصد، رتبه IP68 و گواهی ضد انفجار ExiaIICT6. ساختار فولاد ضد زنگ کامل برای محیط های خورنده. سیگنال های خروجی قابل تنظیم و مواد کابل.
