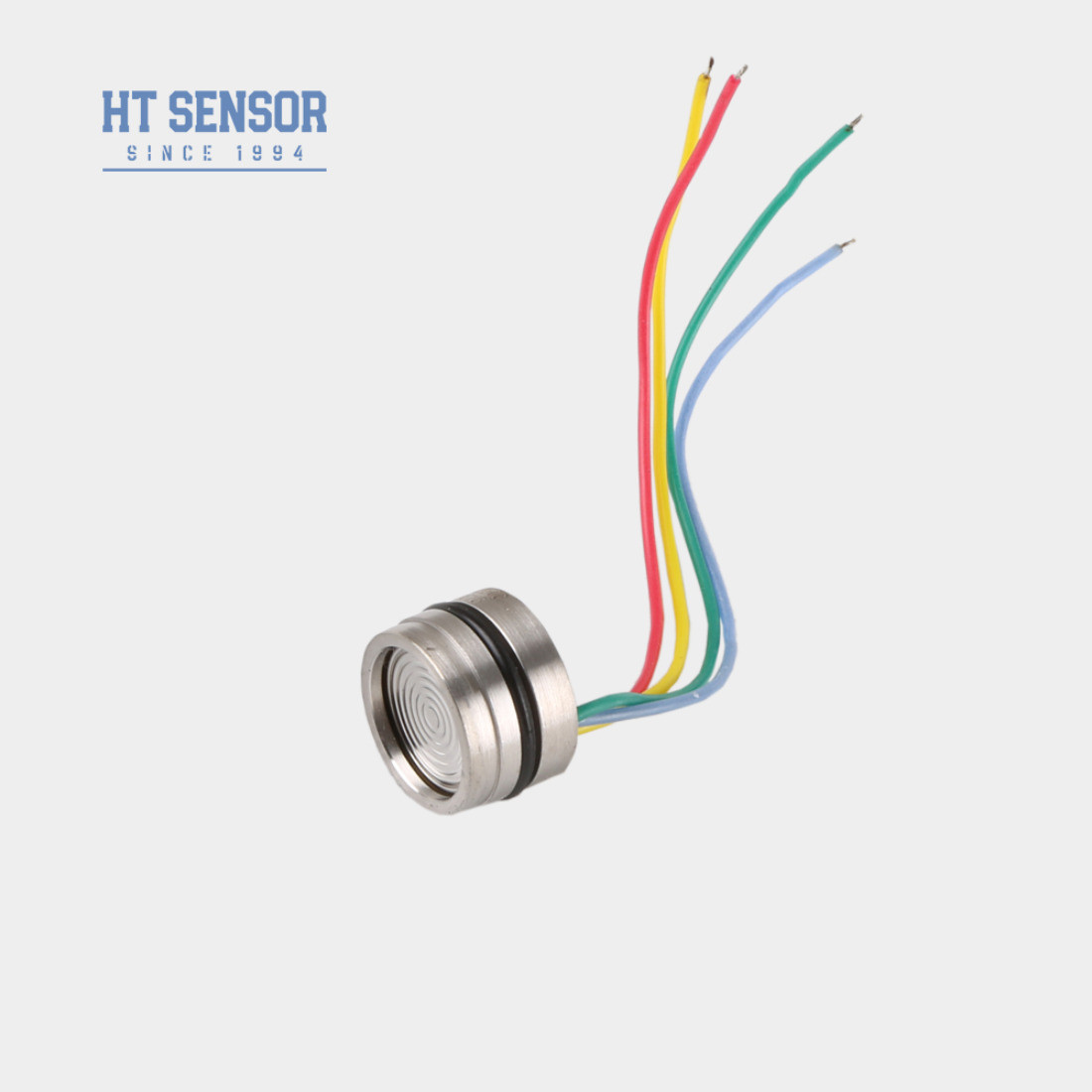

19mm روغن پر فشار فرستنده پخش سیلیکون فشار فرستنده آب روغن تست
Product Details
| مواد: | 316 لیتر | دقت: | ± 0.25٪ |
|---|---|---|---|
| مصالح ساختمانی: | فولاد ضد زنگ | محدوده اندازه گیری: | 0~10kpa...20kpa....100MPa |
| سیگنال خروجی: | MV | منبع برق: | 1.5 mADC |
| نوع فشار: | گیج / مطلق / مهر و موم شده | نام محصول: | سنسور ترانسمیتر فشار |
| <i>Compensated Temp.</i> <b>دمای جبران شده</b> <i>Range</i> <b>دامنه</b>: | -40 تا 80 درجه سانتی گراد | روغن پر شده: | روغن سیلیکون |
| برجسته کردن |
فرستنده فشار پر از روغن 19 میلی متری,فرستنده فشار پر از روغن منتشر شده,آزمایش روغن آب برای فرستنده فشار سیلیکون,Oil Filled Pressure Transmitter Diffused,Sillcon Pressure Transmitter Water Oil Test |
||
Product Description
حسگر فشار سیلیکون پر از روغن برای آزمایش آب و روغن
حسگر فشار 19 میلی متری سیلیکون
معرفی سنسور فرستنده فشار:
1از تکنولوژی پیشرفته و کابوس فولاد ضد زنگ 316L استفاده می کند، همراه بامواد مانند تیتانیوم و استیلوی برای دیافراگم
2استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفراصلاح
3.قابلیت اطمینان، تکرار و ثبات فوق العاده
درخواست هااز سنسور فرستنده فشار:
1مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
2در سایت های مختلف فرآیند صنعتی، از جمله نفت، شیمی، فلزات، برق و هیدرولوژی استفاده می شود.
3در صنایع دریایی و هوایی استفاده می شود.
4مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
5.در برنامه های کنترل فرآیند استفاده می شود
عملکرد الکتریکیاز سنسور فرستنده فشار:
1منبع برق: ≤2mA DC (معمولا 1.5mA DC)
2مقاومت ورودی: 3KΩ ~ 6KΩ
3مقاومت خروجی:2.5KΩ~6KΩ

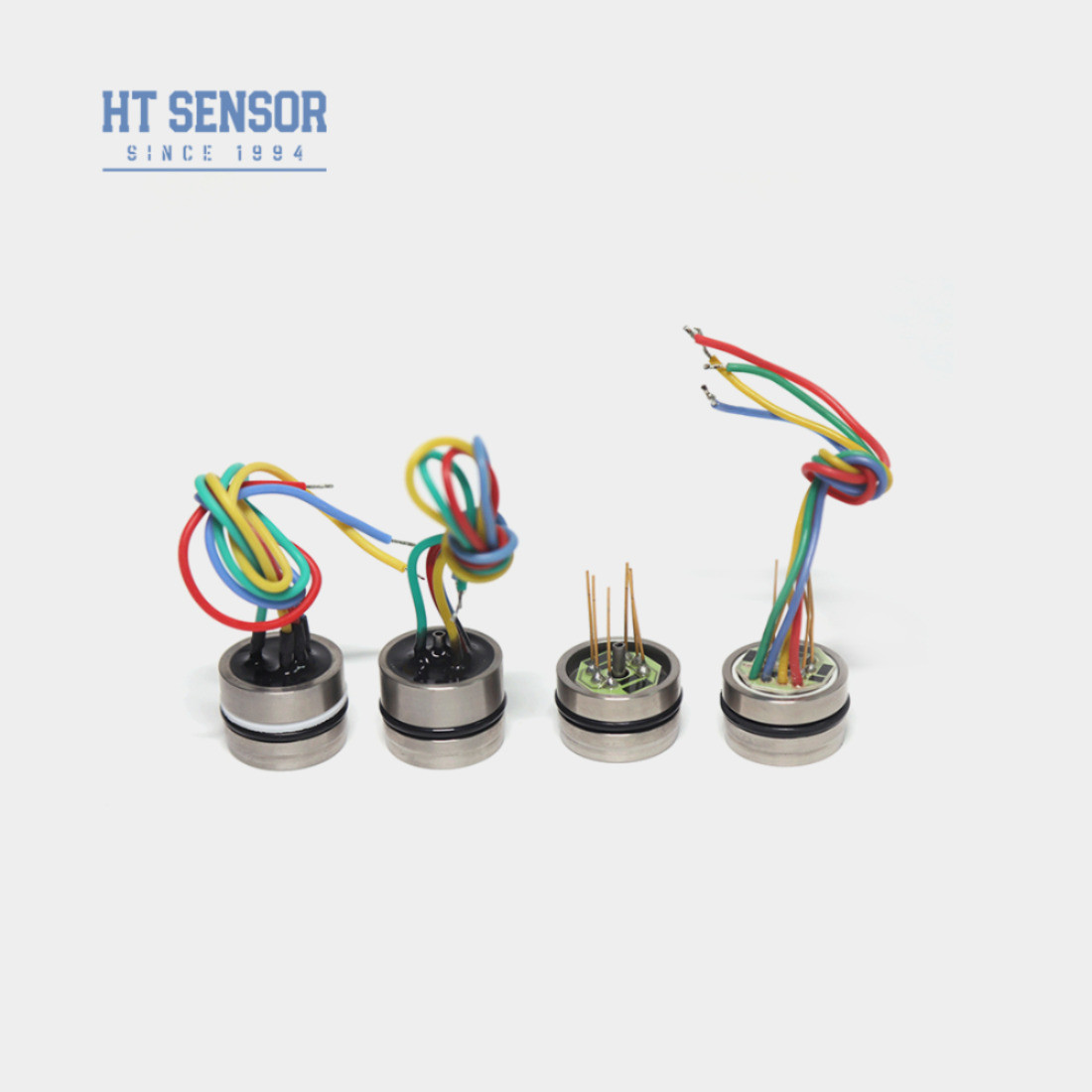

4. اتصال الکتریکی:دستک های کووار طلا شده یا سیم های 100 میلی متری با دمای بالا.
| پارامترهای عملکرد: | |||||
| محدوده | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیستریز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر | 0±1 | 0±2 | mV | ||
| خروجی اسپان | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| خطای دمای صفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| خطای دمایی | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | حلقه نیترل یا حلقه فلورو | ||||
| ماده پرکننده | روغن سیلیکون | ||||
| وزن | ~ 28 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| اتصال الکتریکی و جبران |
|
|
| نمونه های انتخاب |
| نکات سفارش |
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
