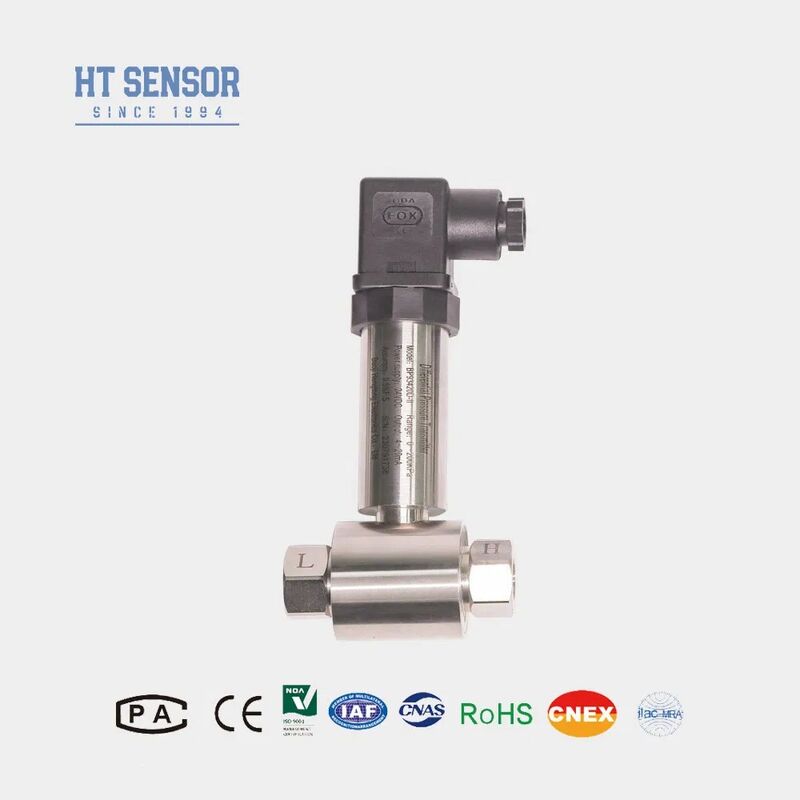

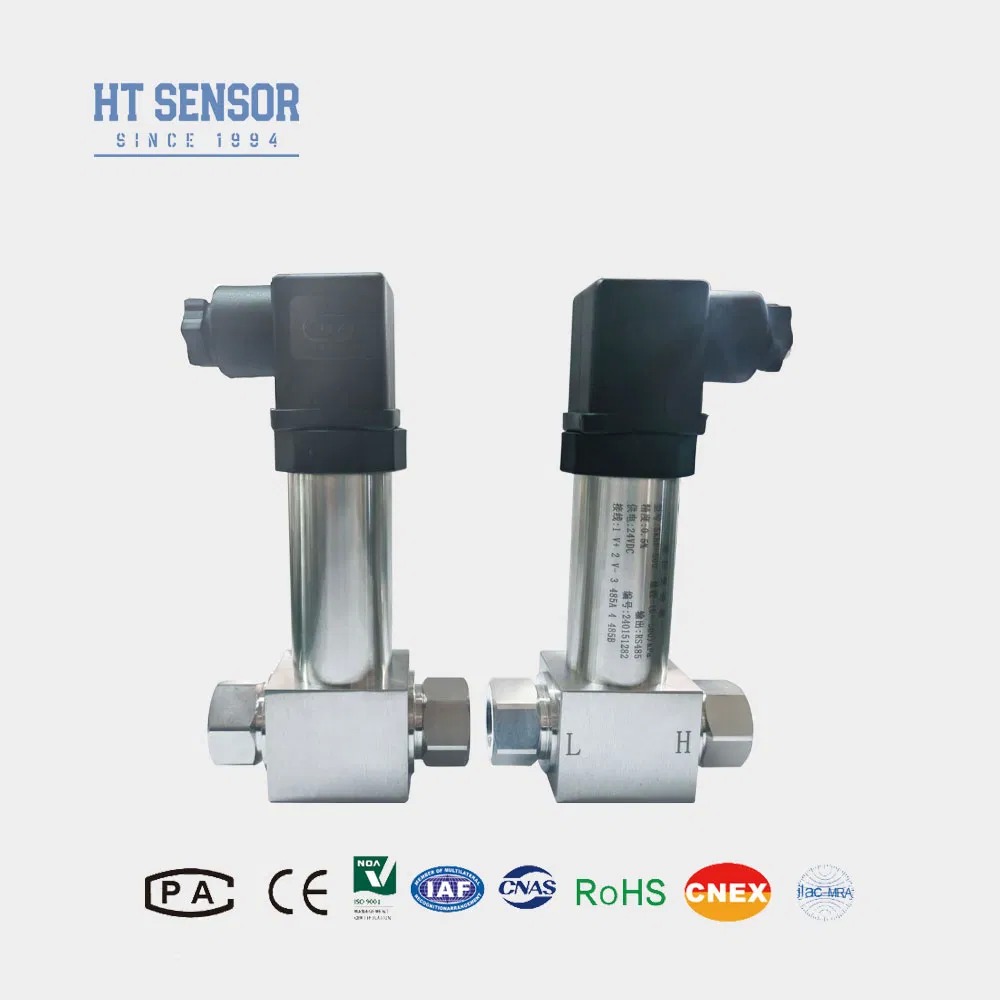

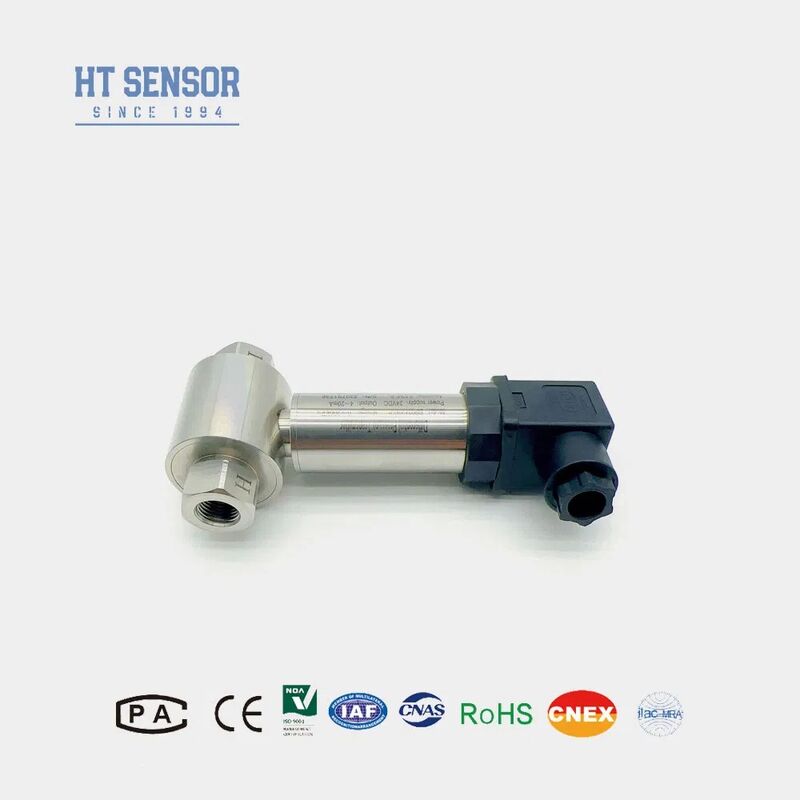

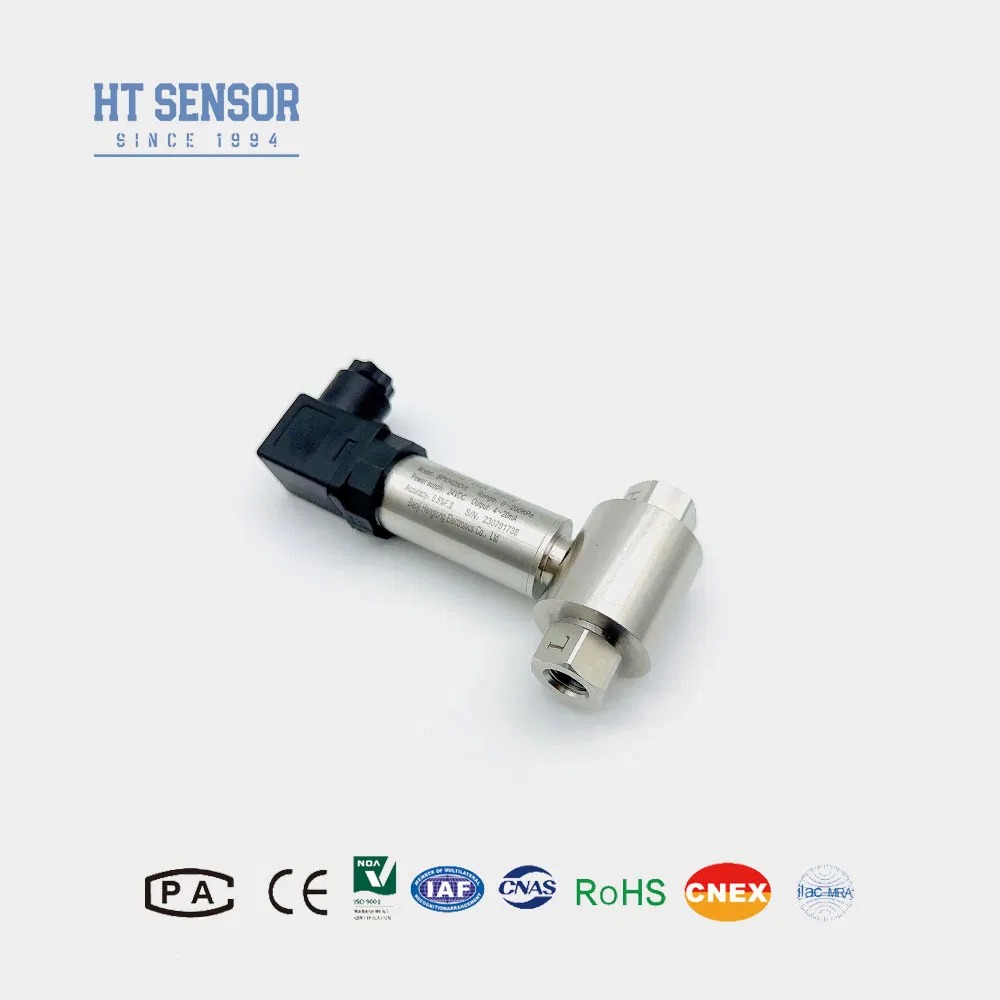

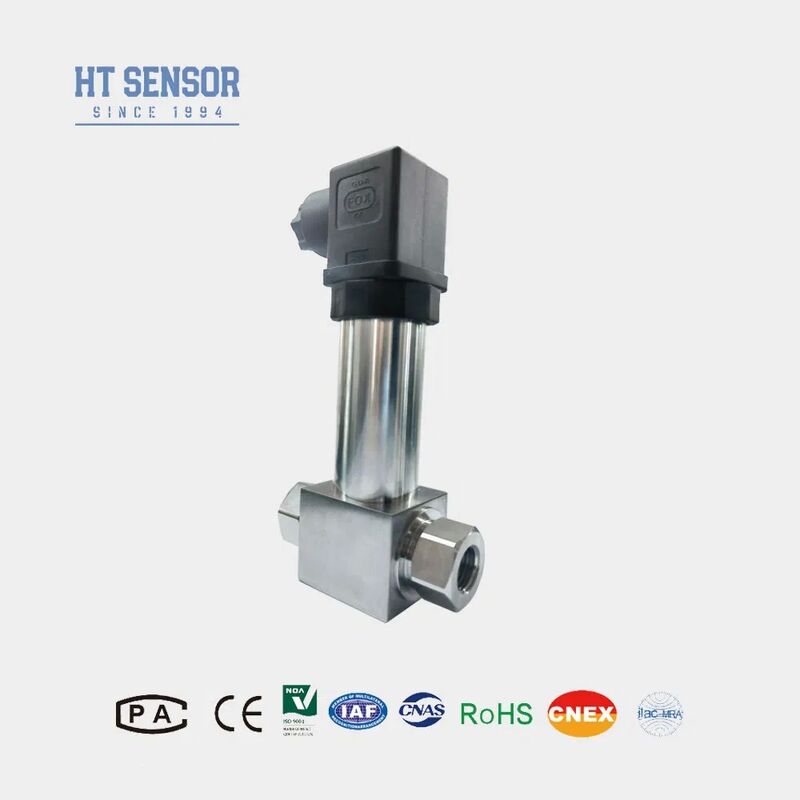

انتقال دهنده فشار فرقی از فولاد ضد زنگ 304 با دقت 0.25٪ و حفاظت IP65 برای آب و روغن
Product Details
| شماره مدل: | BP93420D-II | محیط اندازه گیری: | گاز یا مایع |
|---|---|---|---|
| درجه دقت: | 0.25٪، 0.5٪ | محدوده فشار: | 0-10kpa...~2MPa |
| رتبه بندی IP: | IP65 | نوع فشار: | فشار دیفرانسیل |
| محدوده حداقل: | 10 کیلوپا | دامنه حداکثر: | 2 مگاپیکال |
| سیگنال خروجی: | 4-20 میلی آمپر | فشار استاتیک: | 5 برابر فشار نامی یا 7MPa |
| دمای عملیاتی: | -30 درجه سانتیگراد تا 80 درجه سانتیگراد | دمای ذخیره سازی: | -40 درجه سانتیگراد تا 100 درجه سانتیگراد |
| مصالح مسکن: | 304,316 لیتر | جنس دیافراگم: | 316 لیتر |
| وزن: | ~0.45kg | ||
| برجسته کردن |
ترانسمیتر فشار دیفرانسیل فولاد ضد زنگ 304,دقت 0.25% سنسور فشار دیفرانسیل,فرستنده فشار حفاظتی IP65,0.25% Accuracy Differential Pressure Sensor,IP65 Protection Pressure Transmitter |
||
Product Description
- ساخت فولاد ضد زنگ برای طراحی جمع و جور و نصب آسان
- جبران شدید دما و غربالگری پیری برای عملکرد پایدار
- گزینه های انعطاف پذیر رابط الکتریکی: پلاگین یا سیم کشی مستقیم
- اندازه گیری فشار فرقی برای گازها و مایعات در لوله های نفتی، شیمیایی، برق و هیدرولوژی
- نظارت بر فرآیندهای صنعتی در نفت، مواد شیمیایی، فلزات سازی، تولید برق و هیدرولوژی
- سیستم های اندازه گیری فشار در خط لوله و اتاق کوره
| محدوده اندازه گیری | 0-10KPa...~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| تغییر درجه حرارت در طول زمان | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C،-10-70°C |
| دمای کار | -30 تا 80 درجه |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم | |
| 0/1 تا 5 ولت 0.5 تا 4.5 ولت | 5VDC |
- اطمینان از سازگاری میانگین اندازه گیری شده با قطعات در تماس با محصول
- نصب سه شیر تولید کننده برای عملکرد قابل اعتماد و اعمال فشار یکسان
- رابط های فشار موقعیت افقی برای به حداقل رساندن تأثیر نصب
- شرایط ویژه برای ارتعاش، ضربه یا تداخل الکترومغناطیسی را مشخص کنید
| BP93420XX | فرستنده فشار |
| DII | فرستنده فشار دیفرانسیل |
| محدوده اندازه گیری | 0-10KPa...~2MPa |
| کد | منبع برق |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | سایر |
| کد | سیگنال خروجی |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5 ~ 4.5VDC |
| کد | اتصال فشار |
|---|---|
| J1 | M20×1.5 مرد |
| J2 | G1/2 مرد |
| J3 | G1/4 مرد |
| J4 | 1/2 NPT مرد |
| J5 | سایر |
| کد | اتصال الکتریکی |
|---|---|
| B1 | هیرشمن |
| B2 | پلگ PG7 |
| B3 | خروجی کابل مهر شده |
| B4 | سایر |
| کد | نوع فشار |
|---|---|
| D | فشار فرقی |
Product Highlights
فرستنده فشار دیفرانسیل فولاد ضد زنگ 304 برای آب، روغن، گاز و مایعات. دارای دقت 0.25٪، رتبه IP65، خروجی 4-20 میلی آمپر، و گزینه های سفارشی. ایده آل برای صنایع نفت، شیمیایی و برق.
