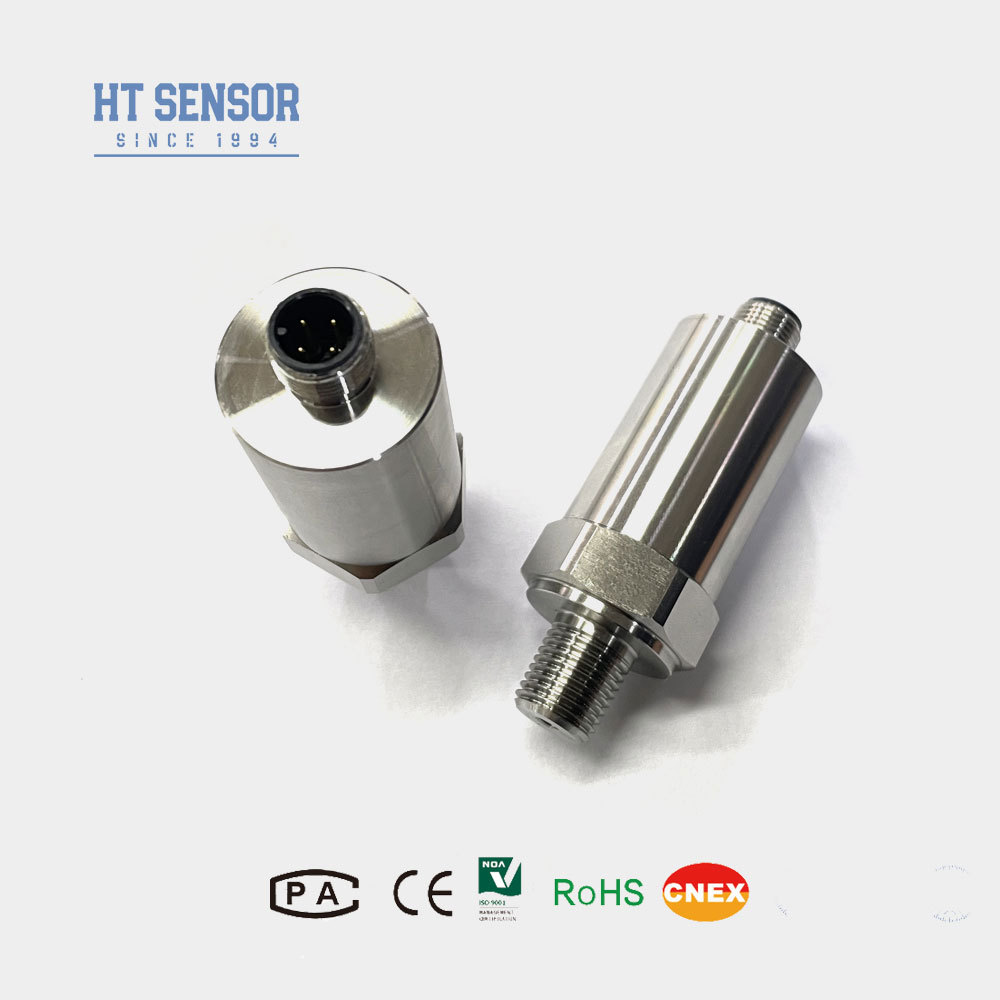

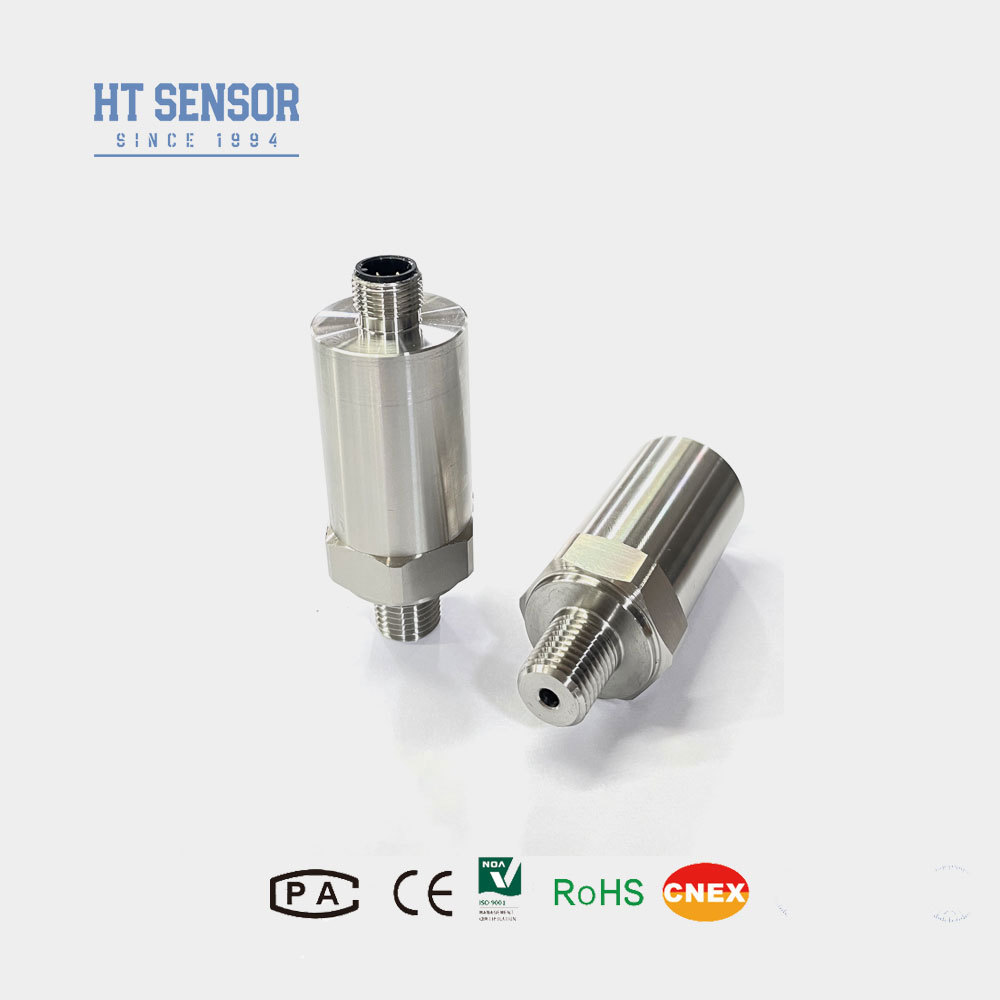

سنسور فشار صنعتی BP156 فرستنده فشار با سنسور سطح M12*1 G1/4
Product Details
| مدل شماره: | BP156 | محیط اندازه گیری: | مایع |
|---|---|---|---|
| درجه دقت: | 0.5 گرم | محدوده فشار: | 0kpa~10kpa..……40MPa |
| نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | دمای جبران خسارت: | -10 ℃ ~ 70 ℃ |
| بیش از حد: | 1.5 ≤ از محدوده دارای امتیاز | دقت: | 0.25 ± (تایپ) 0.5 ± (حداکثر) |
| ثبات دراز مدت: | 0.1 ٪ fs در سال (تایپ) 0.2 ٪ fs/سال (حداکثر) | دمای عملیاتی: | -20 درجه سانتیگراد ~ 80 درجه سانتیگراد |
| دمای ذخیره سازی: | -40 درجه سانتیگراد 120 درجه سانتیگراد | مواد دیافراگم: | 316 لیتر |
| وزن: | ~ 0.25 کیلوگرم | ||
| برجسته کردن |
سنسور فشار سیلیکون با ضمانت,حسگر فشار سیلیکون با دقت بالا,سنسور فشار سیلیکون صنعتی,high accuracy silicon pressure sensor,industrial silicon pressure sensor |
||
Product Description
- محدوده اندازه گیری گسترده با ساختار فولاد ضد زنگ و اشکال رابط فشار متنوع
- درجه حفاظت IP65 ساخت فولاد ضد زنگ
- کالیبراسیون قابل تنظیم صفر و در مقیاس کامل
- دقت بالا با ساختار تمام فولاد ضد زنگ
- اندازه گیری فشار گازها و مایعات غیر خورنده با فولاد ضد زنگ 316L
- کاربردهای صنایع دریایی و هوانوردی
- فرآیندهای صنعتی در محل شامل نفت، شیمیایی، متالورژی، تولید برق و هیدرولوژی
- سیستم های کنترل هیدرولیک و پنوماتیک
| محدوده اندازه گیری | 0kPa ~ 10kPa…40MPa |
|---|---|
| نوع فشار | فشار گیج، فشار مطلق، فشار مهر و موم شده |
| اضافه بار | ≤ 1.5 برابر محدوده امتیازی |
| دقت @ 25ºC | ± 0.25٪ (نوع) ± 0.5٪ (حداکثر) |
| تکرارپذیری و هیسترزیس | 0.02%FS(نوع) 0.05%FS(حداکثر) |
| پایداری بلند مدت | ±0.1%FS/سال (نوع) ±0.2%FS/سال (حداکثر) |
| رانش دمای نقطه صفر | ±0.02%FS/ºC(≤100KPa) ±0.01%FS/ºC (>100KPa) |
| رانش دما در مقیاس کامل | ±0.02%FS/ºC(≤100KPa) ±0.01%FS/ºC (>100KPa) |
| پاسخ فرکانس | 2.4 کیلوهرتز |
| دمای جبران | 0-70ºC (≤10MPa، قابل تنظیم) |
| دمای عملیاتی | -20ºC~80ºC |
| دمای ذخیره سازی | -40 درجه سانتیگراد تا 120 درجه سانتیگراد |
| لرزش | 10 گرم، 55 هرتز ~ 2 کیلوهرتز |
| مصالح مسکن | 304,316 لیتر |
| جنس دیافراگم | 316 لیتر |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه بندی ضد انفجار | IIC T6 Ga |
| رتبه حفاظتی | IP65 |
| وزن | ~ 0.25 کیلوگرم |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4 ~ 20 میلی آمپر 0~10/20mA | 12 ~ 30 ولت دی سی | سیم 2/3/4 |
| 0/1 ~ 5 ولت 0/1 ~ 10 ولت 0.5 ~ 4.5 ولت | 5VDC | 3 سیم |
- اطمینان حاصل کنید که محیط اندازه گیری شده با قطعات تماس محصول سازگار است
- محصولات ضد انفجار شامل سرهای نمایشگر دیجیتال نمی شوند
- برای فرستنده هایی با سر صفحه نمایش LCD یا LED، منبع تغذیه نباید کمتر از 20VDC باشد
- دستگاه های حفاظت در برابر صاعقه را نصب کنید و از زمین مناسب برای عملکرد مطمئن اطمینان حاصل کنید
- برای دمای کار زیر 20- درجه سانتیگراد، به جای لاستیک فلوئورو، O-ring Seal EPDM را انتخاب کنید.
- طول کابل پیش فرض 1.5 متر است (مواد پلی اتیلن) - جایگزین ها را به ترتیب مشخص کنید
- ما را از الزامات ویژه از جمله لرزش قوی، نیروی ضربه یا تداخل الکترومغناطیسی مطلع کنید
| کد | طرح کلی ساخت و ساز |
|---|---|
| 5 | دوشاخه پاکارد |
| 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر |
| 7 | کانکتور مینی هیرشمن |
| 8 | کانکتور هیرشمن بزرگ |
| کد | منبع تغذیه |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | دیگر |
| کد | سیگنال خروجی |
|---|---|
| S1 | 4 ~ 20 mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5 ~ 4.5 VDC |
| کد | اتصال فشار |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | دیگران (¢50.4 فلنج) |
| کد | اتصال برق |
|---|---|
| B1 | هیرشمن |
| B2 | PG7 |
| B3 | خروجی آب بندی شده کابل 1.5 متری |
| B4 | دیگر |
| کد | نوع فشار |
|---|---|
| جی | فشار سنج |
| الف | فشار مطلق |
| اس | فشار مرجع مهر و موم شده |
Product Highlights
ترانسمیتر فشار BP156فرستنده فشار BP156 از هسته پر شده از غشای سیلیکونی مقاوم در برابر فشار سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند. مدار پردازش سیگنال در داخل محفظه فولادی ضد زنگ قرار دارد و سیگنال سنسور را به سیگنال خروجی استاندارد تبدیل می کند. این محصول تحت آزمایش های دقیق و غربالگ...
