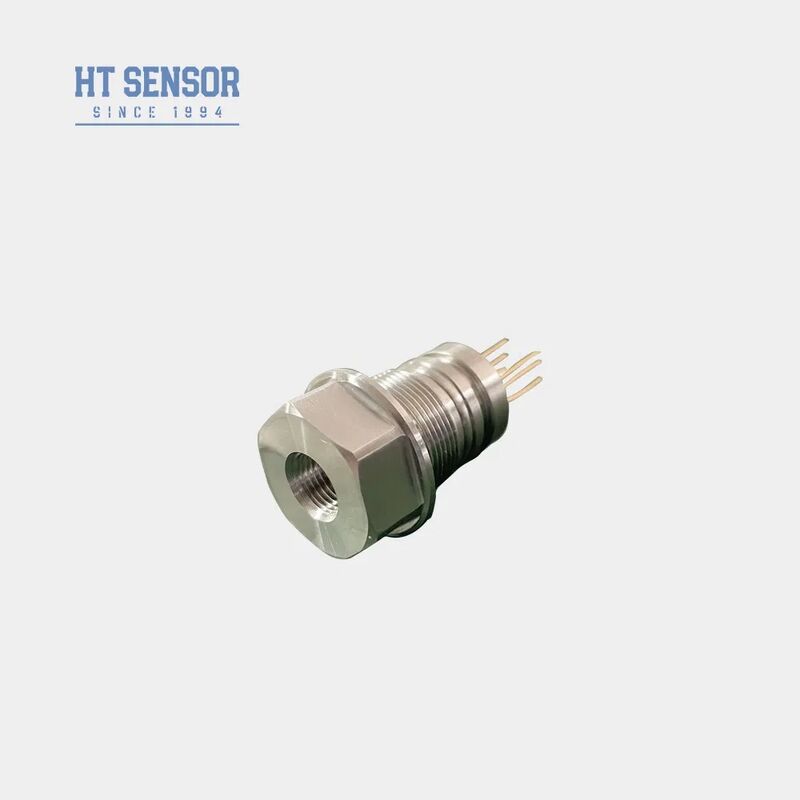

HT30 سلول حسگر فشار با حسگر سطح رشته اتصال ولتاژ رشته
Product Details
| مدل شماره: | HT30 | سیگنال خروجی: | سیگنال MV نوع آنالوگ |
|---|---|---|---|
| فرآیند تولید: | یکپارچه سازی | مواد: | فولاد ضد زنگ |
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| رتبه بندی IP: | IP65 | قدرت: | 1.5 میلی متر |
| موضوع: | G1/4 و غیره | دمای عملیاتی: | -20 ~ 80 ºC |
| دمای ذخیره سازی: | -40 ~ 125 ºC | وزن: | ~63 گرم |
| برجسته کردن |
حسگر فشار اتصال رشته HT30,سنسور فشار سیلیکون با ضمانت,سلول سنسور سطح رشته ولتاژ,silicon pressure sensor with warranty,voltage thread level sensor cell |
||
Product Description
- تکنولوژی پیشرفته با کابوس فولاد ضد زنگ 316L و مواد دیافراگم برتر از جمله تیتانیوم و استیل
- مدارهای فلمی ضخیم برای جبران دقیق دما و اصلاح نقطه صفر
- گزینه های رابط چند رشته در دسترس است
- ساخت یک قطعه جوشیده با اندازه های جمع و جور و قابلیت اطمینان بالا
- محل های فرآیند صنعتی از جمله نفت، مواد شیمیایی، فلزات سازی، برق و هیدرولوژی
- صنایع دریایی و هواپیمایی
- سیستم های کنترل هیدرولیک و پنوماتیک
- برنامه های کنترل فرآیند
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 2.5KΩ ~ 6KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ
- اتصال الکتریکی: پین های Kovar طلا شده یا سیم های 100 میلی متری با دمای بالا
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa |
|---|---|---|
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS |
| پارامتر | نوع | مکس | واحد |
|---|---|---|---|
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S |
| تکرار | 0.05 | 0.1 | %F.S |
| هیسترز | 0.05 | 0.1 | %F.S |
| خروجی صفر Offset | 0±1 | 0±2 | mV |
| خروجی مقیاس کامل (≤20KPa) | 50±10 | 50±30 | mV |
| خروجی مقیاس کامل (≥35kPa) | 100±10 | 100±30 | mV |
| صفر Temp Offset. Drift (≤20KPa) | ±1 | ±2 | %F.S |
| صفر Temp Offset. Drift (≥35kPa) | ±0.5 | ±1 | %F.S |
| تغییر دمای کامل مقیاس (≤20KPa) | ±1 | ±2 | %F.S |
| حرکت دمای کامل مقیاس (≥35kPa) | ±0.5 | ±1 | %F.S |
| دمای جبران شده (≤20KPa) | 0 تا 50 | oC | |
| دمای جبران شده (≥35kPa) | 0 ~ 70 | oC | |
| دمای کار | -20 تا 80 | oC | |
| دمای ذخیره سازی | -40 تا 125 | oC | |
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||
| فشار انفجار | 5 برابر مقیاس کامل | ||
| ثبات بلند مدت | 0.2٪ F.S/سال | ||
| مواد دیافراگم | 316L | ||
| مقاومت عایق | ≥200MΩ 100VDC | ||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||
| شوک | 100 گرم، 11 دقیقه | ||
| زمان پاسخ | ≤1ms | ||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||
| ماده پر کننده | روغن سیلیکون | ||
| وزن | ~ 63 گرم | ||
- اطمینان از تناسب مناسب بین اندازه هسته و خانه فرستنده برای سخت گیری هوا مورد نیاز
- تراز خانه عمودی و اعمال فشار حتی در طول مونتاژ برای جلوگیری از آسیب به صفحه جبران
- در صورت عدم سازگاری میانگین اندازه گیری با مواد دیافراگم 316L، در هنگام سفارش دستورالعمل های ویژه ای ارائه دهید.
- برای جلوگیری از آسیب به دیافراگم سنسور با دست یا اشیاء تیز فشار ندهید
- درب های هسته ی فشار سنج را برای اتمسفر باز نگه دارید و از ورود آب، بخار یا مواد خوردنی جلوگیری کنید.
- برای هر گونه تغییر در پیکربندی سرب پین، به برچسب اصلی اصلی مراجعه کنید
Product Highlights
HT30 سلول حسگر فشار با حسگر سطح رشته اتصال ولتاژ رشته HT30 سنسور فشار سیلیکون پیزورسیستیو حسگر فشار پیزوریستیو سیلیکون HT30 یک عنصر سیلیکون پراکنده بسیار پایدار است که از اثر پیزوریستیو برای اندازه گیری فشار مایع و گاز استفاده می کند.با ساخت و ساز جوشیده با اتصال رشته استاندارد و بدون مهر و موم حلقه ...
