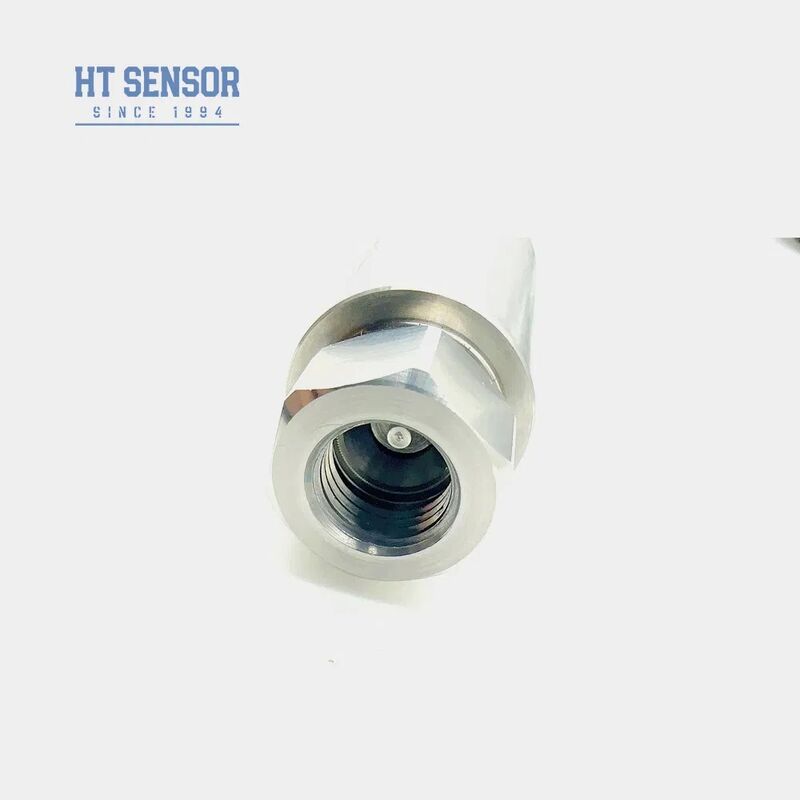

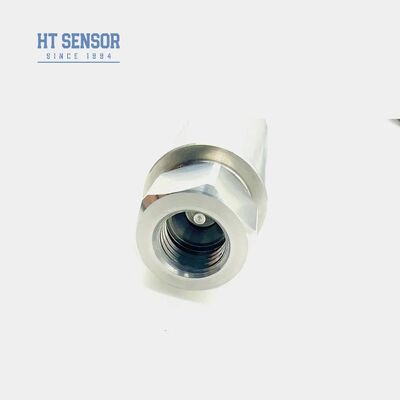

فرستنده فشار هوای 4-20 میلی آمپر Hengtong سنسور فشار پیزورزیستیو سیلیکونی صنعتی
Product Details
| مدل شماره: | BP156 | محیط اندازه گیری: | گاز و مایع |
|---|---|---|---|
| درجه دقت: | 0.5 ٪ | محدوده فشار: | 0kPa~10kPa...40MPa |
| رتبه بندی IP: | IP65 | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| مصالح مسکن: | 304 | تعويض زماني: | 0-70 درجه سانتیگراد |
| مواد دیافراگم: | 316 لیتر | سیگنال خروجی: | 4~20mA / 0.5-4.5V |
| ولتاژ تغذیه: | 12~30VDC / 5VDC | نوع خروجی: | سیم 2/3/4 |
| وزن: | ~ 0.25 کیلوگرم | ||
| برجسته کردن |
فرستنده فشار هوای 4-20 میلی آمپر,سنسور فشار سیلیکون پیزورسیستیو,سنسور فشار صنعتی با گارانتی,silicon piezoresistive pressure sensor,industrial pressure sensor with warranty |
||
Product Description
- محدوده اندازهگیری وسیع با ساختار فولاد ضد زنگ
- پیکربندیهای رابط فشار متعدد موجود است
- طراحی جمعوجور و سبک برای نصب آسان
- اندازهگیری با دقت بالا با ساختار تمام استیل ضد زنگ
- کالیبراسیون صفر و مقیاس کامل قابل تنظیم
- اندازهگیری فشار گازها و مایعات غیر خورنده با استفاده از فولاد ضد زنگ 316L
- کاربردهای صنعت دریایی و هوانوردی
- کنترل فرآیند صنعتی در نفت، مواد شیمیایی، متالورژی، تولید برق و هیدرولوژی
- سیستمهای کنترل هیدرولیک و پنوماتیک
| محدوده اندازهگیری | 0kPa ~ 10kPa…5MPa |
|---|---|
| نوع فشار | فشار گیج، فشار مطلق، فشار مهر و موم شده |
| ظرفیت اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25ºC | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرارپذیری و هیسترزیس | 0.02٪ F.S (معمولی) 0.05٪ F.S (حداکثر) |
| پایداری بلندمدت | ±0.1٪ F.S/سال (معمولی) ±0.2٪ F.S/سال (حداکثر) |
| دریفت دمای نقطه صفر | ±0.02٪ F.S/ºC(≤100KPa) ±0.01٪ F.S/ºC(>100KPa) |
| دریفت دمای مقیاس کامل | ±0.02٪ F.S/ºC(≤100KPa) ±0.01٪ F.S/ºC(>100KPa) |
| پاسخ فرکانسی | 2.4Khz |
| دمای جبران | 0-70ºC(≤10mpa, قابل تنظیم) |
| دمای عملیاتی | -20ºC~80ºC |
| دمای ذخیرهسازی | -40ºC~120ºC |
| مقاومت در برابر لرزش | 10g,55Hz ~ 2kHz |
| جنس بدنه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه ضد انفجار | Ex db IIC T6 Gb |
| درجه حفاظت | IP65 |
| آببند O-Ring | لاستیک فلوئورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 سیم |
| 0~10/20mA | 3 سیم | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- اطمینان حاصل کنید که محیط اندازهگیری با مواد تماس محصول سازگار است
- مدلهای ضد انفجار شامل هد نمایشگر دیجیتال نمیشوند
- ترانسمیترهای دارای نمایشگر LCD یا LED به منبع تغذیه ≥20VDC نیاز دارند
- دستگاههای حفاظت از صاعقه را نصب کنید و از اتصال زمین مناسب برای عملکرد قابل اطمینان اطمینان حاصل کنید
- برای دمای عملیاتی زیر -20ºC، آببند O-ring EPDM را به جای لاستیک فلوئورو انتخاب کنید
- طول کابل پیشفرض 1.5 متر است (جنس پلی اتیلن)
- الزامات ویژه برای لرزش، ضربه یا تداخل الکترومغناطیسی را مشخص کنید
| کد | ساختار کلی |
|---|---|
| 5 | دوشاخه پاکارد |
| 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر |
| 7 | کانکتور مینی هیرشمن |
| 8 | کانکتور بزرگ هیرشمن |
(0-X)Kpa یا MPa | X: محدوده اندازهگیری واقعی را نشان میدهد
| کد | منبع تغذیه |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | سایر |
| کد | سیگنال خروجی |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| کد | اتصال فشار |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | سایر (فلنج ¢50.4) |
| کد | اتصال الکتریکی |
|---|---|
| B1 | هیرشمن |
| B2 | PG7 |
| B3 | خروجی کابل مهر و موم شده 1.5 متر |
| B4 | سایر |
| کد | نوع فشار |
|---|---|
| G | فشار گیج |
| A | فشار مطلق |
| S | فشار مرجع مهر و موم شده |
Product Highlights
ترانسمیتر فشار BP156ترانسمیتر فشار BP156 یک راهحل مقرونبهصرفه است که بهطور خاص برای کمپرسورهای هوا و تجهیزات تبرید طراحی شده است. این محصول با بهکارگیری فناوری پیشرفته و مدار ترانسمیتر با عملکرد بالای اختصاصی ما، قابلیت اطمینان استثنایی را در محیطهای صنعتی پرتقاضا ارائه میدهد. ویژگیهای کلیدی...
