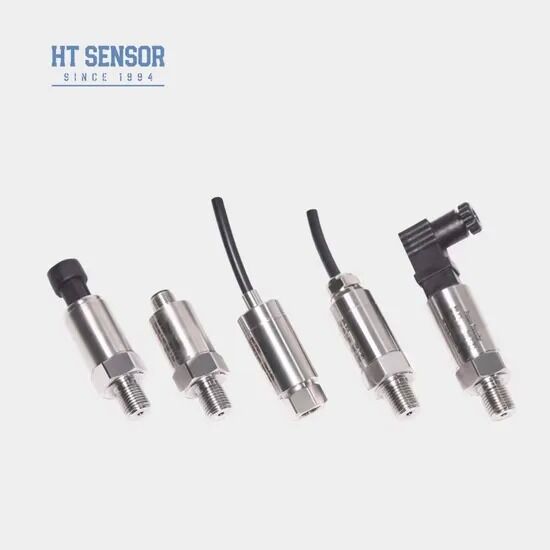

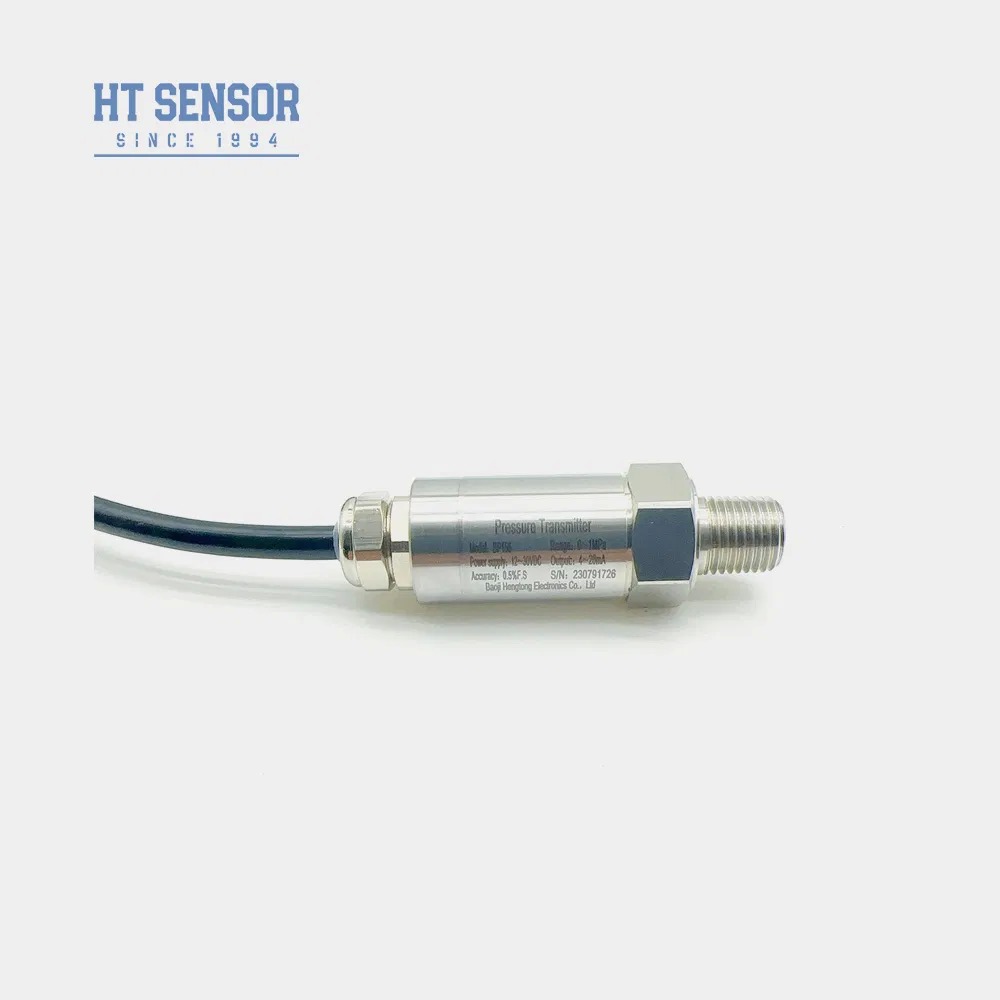

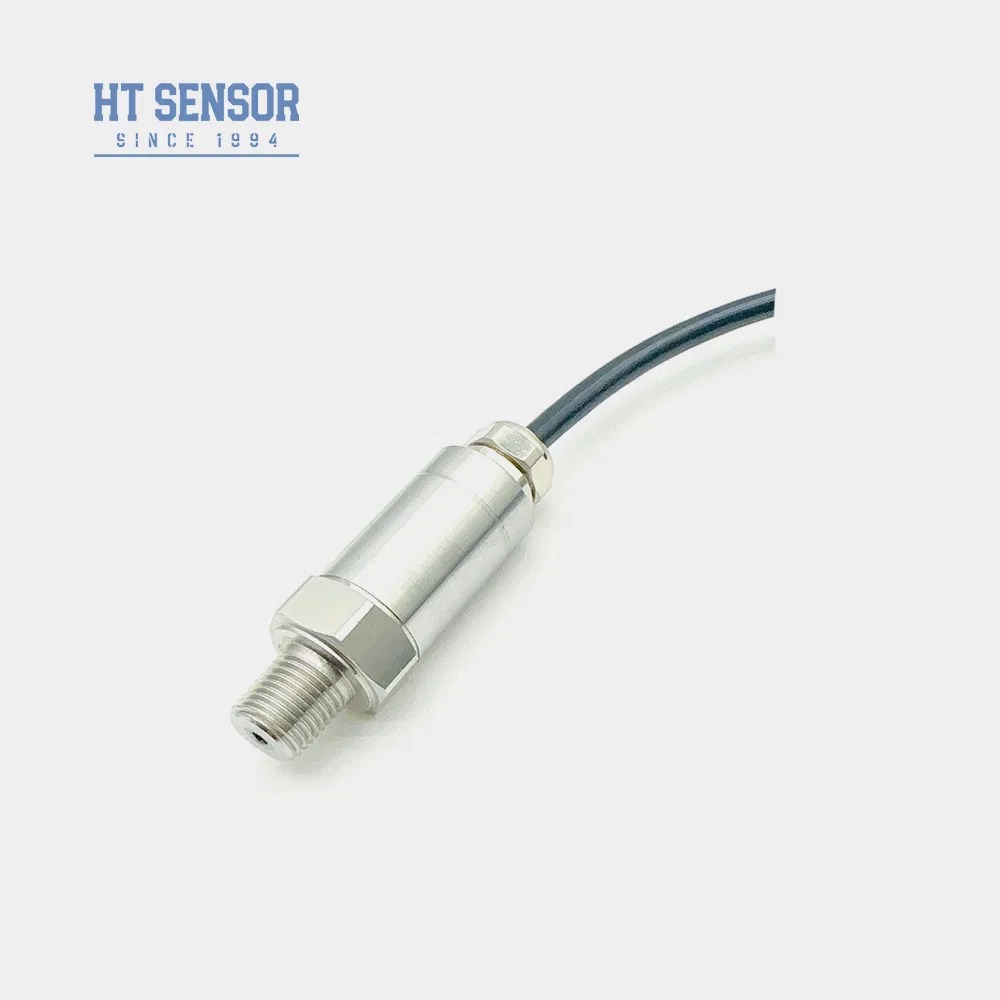

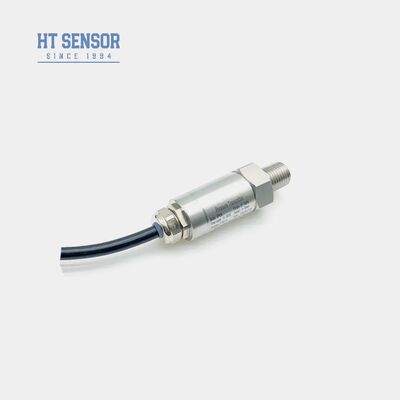

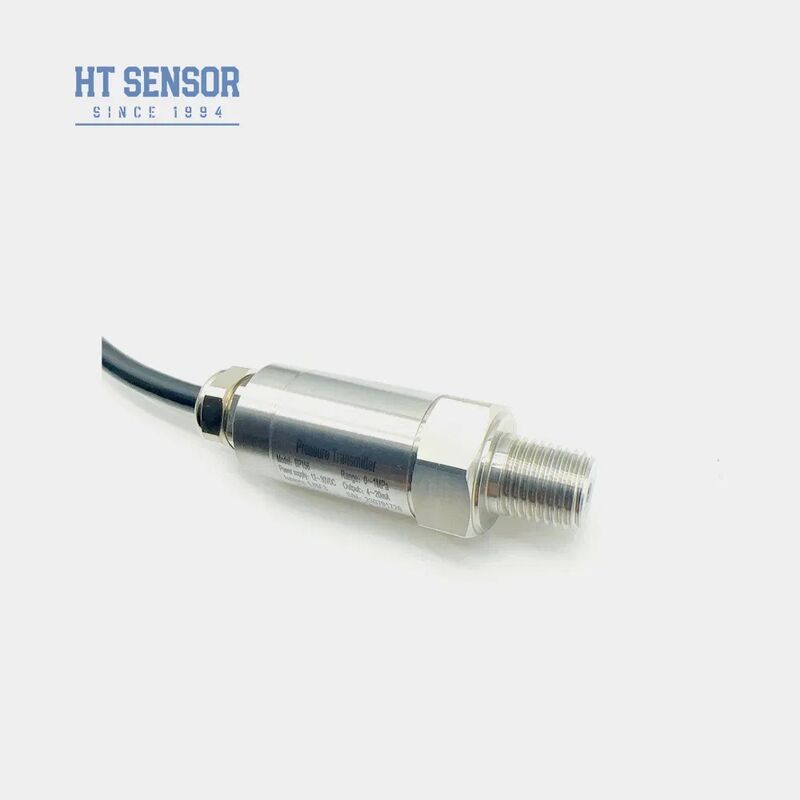

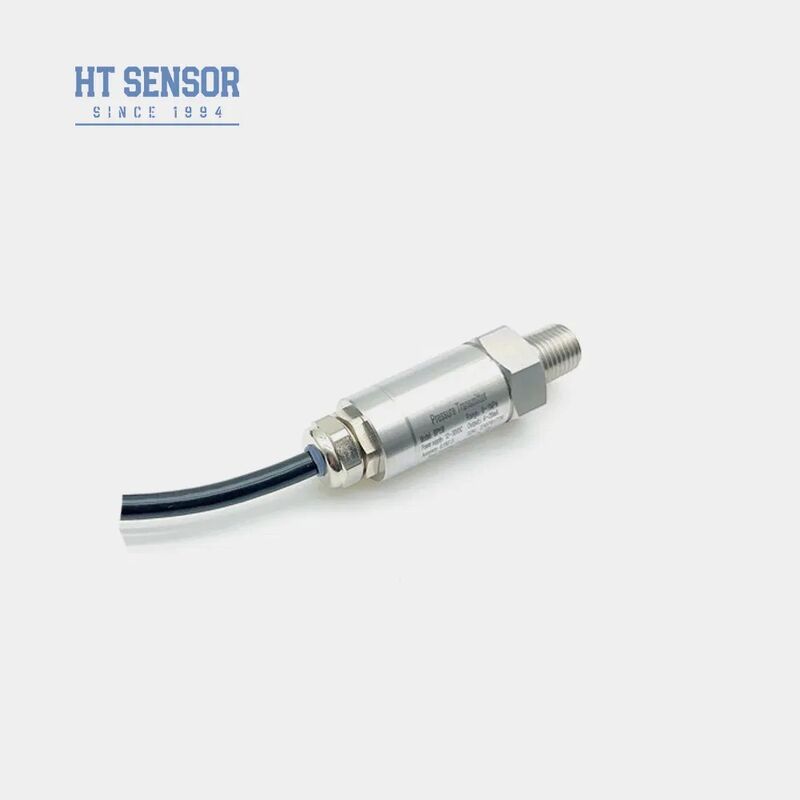

فرستنده فشار سیلیکونی با دقت بالا سنسور فشار هوا صنعتی با سنسور HT
Product Details
| مدل شماره: | BP156 | محیط اندازه گیری: | گاز و مایع |
|---|---|---|---|
| محدوده فشار: | 0kPa~10kPa...40MPa | رتبه بندی IP: | IP65 |
| نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | دمای عملیاتی: | -20℃~80℃ |
| ظرفیت اضافه بار: | 1.5 ≤ از محدوده دارای امتیاز | دقت @ 25 درجه سانتیگراد: | 0.25 ± (تایپ) 0.5 ± (حداکثر) |
| ثبات دراز مدت: | 0.1 ٪ fs در سال (تایپ) 0.2 ٪ fs/سال (حداکثر) | مواد دیافراگم: | 316 لیتر |
| مقاومت عایق: | 100mΩ 100vdc | وزن: | ~ 0.25 کیلوگرم |
| برجسته کردن |
حسگر فشار سیلیکون با دقت بالا,فرستنده فشار هوا صنعتی,فرستنده فشار سنسور HT,Industrial air pressure transmitter,HT sensor pressure transmitter |
||
Product Description
- محدوده اندازه گیری وسیع با ساختار فولاد ضد زنگ
- پیکربندی های رابط فشار متعدد موجود است
- درجه حفاظت IP65 با ساختار تمام استیل ضد زنگ
- قابلیت کالیبراسیون صفر و مقیاس کامل
- دقت اندازه گیری بالا
- اندازه گیری فشار گازها و مایعات غیر خورنده با استفاده از فولاد ضد زنگ 316L
- کاربردهای صنعت دریایی و هوانوردی
- نظارت بر فرآیندهای صنعتی در نفت، مواد شیمیایی، متالورژی، تولید برق و هیدرولوژی
- سیستم های کنترل هیدرولیک و پنوماتیک
| محدوده اندازه گیری | 0kPa ~ 10kPa…40MPa |
|---|---|
| نوع فشار | فشار گیج، فشار مطلق، فشار مهر و موم شده |
| ظرفیت اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25ºC | ±0.25% (Typ.) ±0.5% (Max.) |
| تکرارپذیری و هیسترزیس | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| پایداری بلند مدت | ±0.1%F.S/Year(Typ.) ±0.2%F.S/Year(Max.) |
| دریفت دمای نقطه صفر | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| دریفت دمای مقیاس کامل | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| پاسخ فرکانسی | 2.4Khz |
| جبران دما | 0-70ºC(≤10MPa, قابل تنظیم) |
| دمای عملیاتی | -20ºC~80ºC |
| دمای ذخیره سازی | -40ºC~120ºC |
| مقاومت در برابر لرزش | 10g, 55Hz ~ 2kHz |
| جنس محفظه | 304, 316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه ضد انفجار | Ex ia IIC T6 Ga |
| درجه حفاظت | IP65 |
| آب بندی O-Ring | لاستیک فلوئورو |
| وزن | ~0.25kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 سیم |
| 0~10/20mA | 3 سیم | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- اطمینان حاصل کنید که محیط اندازه گیری با مواد تماس محصول سازگار است
- مدل های ضد انفجار شامل هد نمایشگر دیجیتال نمی شوند
- فرستنده ها با نمایشگر LCD یا LED به منبع تغذیه ≥20VDC نیاز دارند
- دستگاه های حفاظت از صاعقه را نصب کنید و از اتصال زمین مناسب برای عملکرد قابل اعتماد اطمینان حاصل کنید
- برای دمای عملیاتی زیر -20ºC، آب بندی O-ring EPDM را انتخاب کنید
- طول کابل پیش فرض 1.5 متر (مواد پلی اتیلن) است
- الزامات ویژه برای لرزش، ضربه یا تداخل الکترومغناطیسی را مشخص کنید
| BP15X | فرستنده فشار آنالوگ |
|---|---|
| کد | ساخت و ساز کلی |
| 5 | دوشاخه پاکارد |
| 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر |
| 7 | کانکتور مینی هیرشمن |
| 8 | کانکتور بزرگ هیرشمن |
| محدوده اندازه گیری | 0kPa ~ 10kPa…5MPa (0-X)Kpa or MPa | X: Actual Measuring Range |
| کد | منبع تغذیه |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | دیگر |
| کد | سیگنال خروجی |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| کد | اتصال فشار |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | سایر موارد (¢50.4 Flange) |
| کد | اتصال الکتریکی |
| B1 | هیرشمن |
| B2 | PG7 |
| B3 | خروجی کابل مهر و موم شده 1.5 متر |
| B4 | دیگر |
| کد | نوع فشار |
| G | فشار گیج |
| A | فشار مطلق |
| S | فشار مرجع مهر و موم شده |
Product Highlights
BP156 فرستنده فشار سیلیکونی با دقت بالا بررسی اجمالی محصول فرستنده فشار BP156 از فناوری هسته پر از روغن غشای ایزولاسیون مقاوم در برابر فشار سیلیکونی سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند. مدار پردازش سیگنال در یک محفظه فولادی ضد زنگ با دوام قرار دارد و سیگنال های حسگر را به سیگنال ه...
