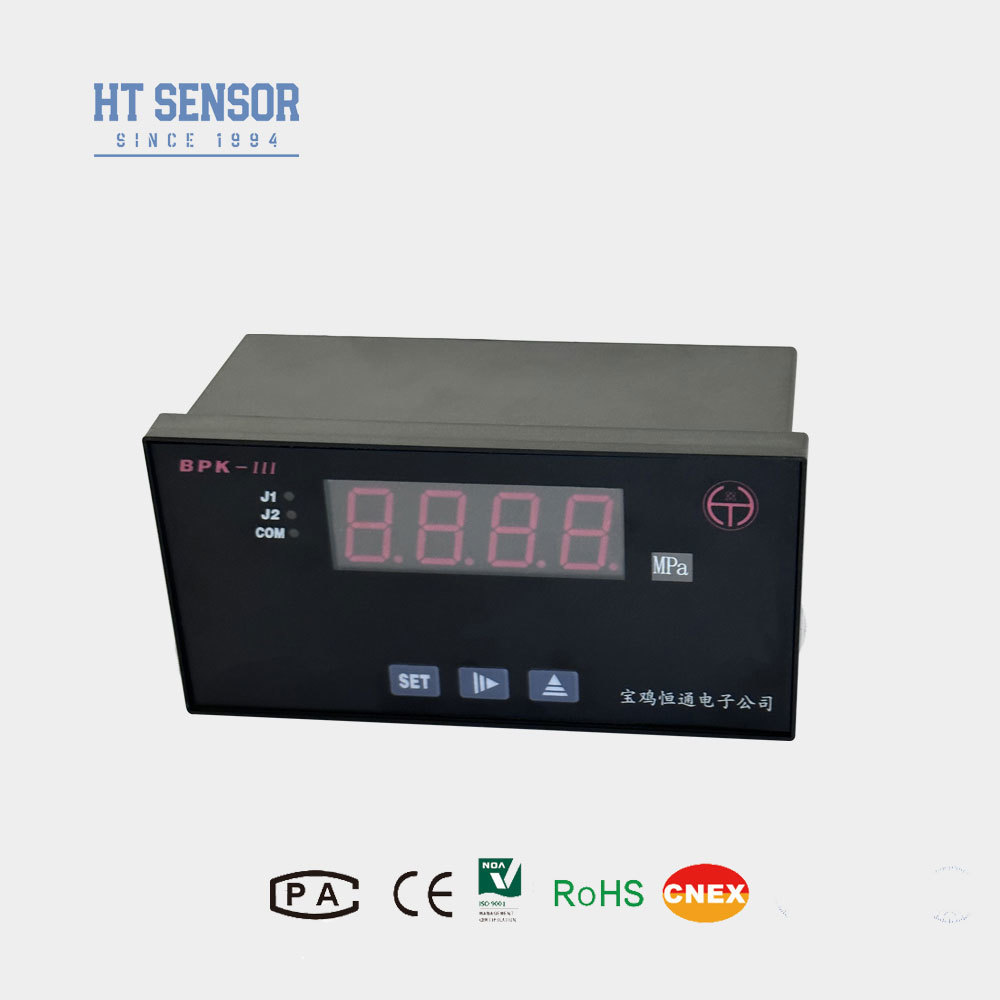

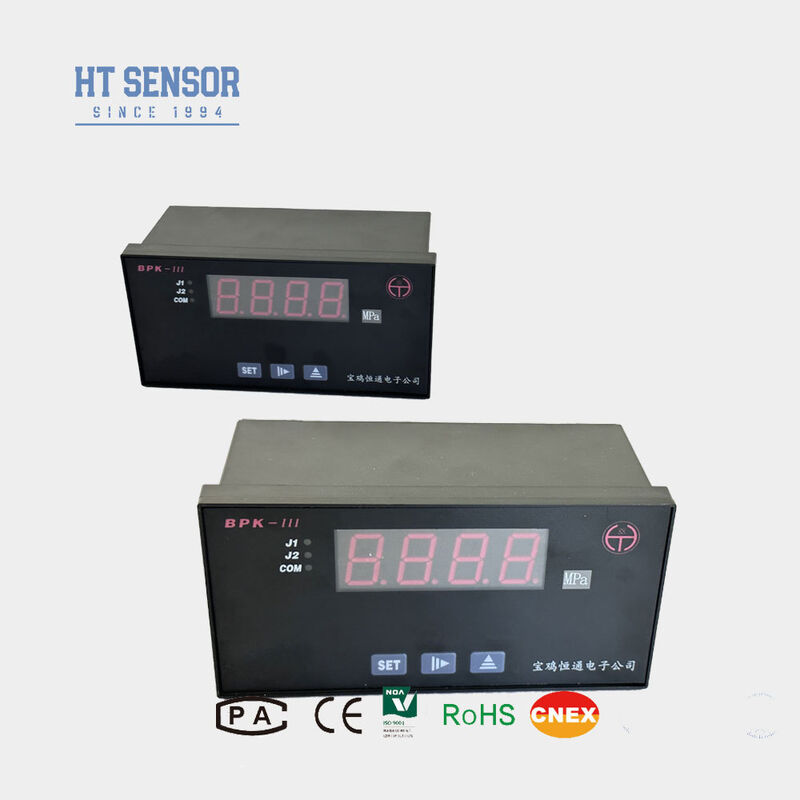

گیج نمایشگر فشار ورودی چندگانه BPK-III، گیج دما، سوئیچ، ابزار نمایشگر
Product Details
| مدل شماره: | BPK-IIIN | محدوده اندازه گیری: | اندازه گیری فشار متوسط |
|---|---|---|---|
| خروجی: | 4-20 میلی آمپر / 0-20 میلی آمپر | سوئیچ: | 2 سوئیچ PIONT |
| ورودی: | PT100. 4-20 میلی آمپر و غیره | ولتاژ تغذیه: | 220VAC /24VDC(±10%) |
| حداکثر جریان: | 3A (بار مقاومتی)، 0.3A (بار القایی) | بعد تابلو: | 152+0.8×76+0.7 (BPK-IIIS) |
| برجسته کردن |
اندازه گیری فشار BPK-III,سوئیچ درجه حرارت با ضمانت,ورودی سنسور فشار سیلیکون,temperature gauge switch with warranty,silicon pressure sensor input |
||
Product Description
- گزینه های متعدد RTD، ترموپول یا سیگنال ورودی استاندارد در دسترس است
- کالیبراسیون دامنه نمایش برای سیگنال های غیرخطی و قابلیت تنظیم برای سیگنال های خطی
- خروجی فرستنده جدا شده با وضوح 12 بیتی و دامنه تنظیم پذیر
- دو خروجی رله قابل تنظیم برای انواع عمل هشدار بالا/کم، بالا/بالا-بالا یا پایین/کم-کم
- ولتاژ تغذیه: 220VAC / 24VDC (± 10٪)
- دمای محیط: 0 تا 50 درجه سانتیگراد
- رطوبت نسبی: ≤85% محیط گاز غیر خوردنی
| کد سیگنال ورودی | سیگنال ورودی | دامنه نمایش | قطعنامه | دقت | مقاومت ورودی |
|---|---|---|---|---|---|
| 00 | T TC | 0 تا 400 درجه سانتیگراد | 1°C | 0.2 درصد | صد هزار |
| 01 | R TC | 0~1600°C | 1°C | 0.2 درصد | صد هزار |
| 02 | J TC | 0~1200°C | 1°C | 0.2 درصد | صد هزار |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 0.2 درصد | صد هزار |
| 04 | B TC | ۳۵۰ تا ۱۸۰۰ درجه سانتیگراد | 1°C | 0.2 درصد | صد هزار |
| 05 | S TC | 0~1600°C | 1°C | 0.2 درصد | صد هزار |
| 06 | K TC | 0~1300°C | 1°C | 0.2 درصد | صد هزار |
| 07 | E TC | 0~900°C | 1°C | 0.2 درصد | صد هزار |
| 08 | Pt100 RTD | -200 ~ 600،0 °C | 0.1°C | 0.2 درصد | (0.2mA) |
| 09 | Cu50 RTD | -50 تا 150 درجه سانتیگراد | 0.1°C | 0.2 درصد | (0.2mA) |
| 10 | فشار از راه دور 0~375Ω | محدوده پایین و بالا می تواند از -1999 تا 9999 تنظیم شود. | دامنه نمایش از -1999 تا 9999 مستمر است با استفاده از نمونه 16 بیتی A/D | 0.2 درصد | (0.2mA) |
| 11 | تقسیم کننده جریان 0 ~ 75mV | 0.۱% | صد هزار | ||
| 12 | 0 ~ 30mV | 0.۱% | صد هزار | ||
| 13 | سیگنال استاندارد 0 تا 5 ولت | 0.۱% | صد هزار | ||
| 14 | سیگنال استاندارد ۱ تا ۵ ولت | 0.۱% | صد هزار | ||
| 15 | سیگنال استاندارد 0 تا 10 ولت | 0.۱% | صد هزار | ||
| 16 | سیگنال استاندارد 0 ~ 10 mA | 0.۱% | 20Ω | ||
| 17 | سیگنال استاندارد 0 ~ 20 mA | 0.۱% | 20Ω | ||
| 18 | سیگنال استاندارد 4 ~ 20 mA | 0.۱% | 20Ω |
| انتقال سیگنال خروجی | خروجی فعلی | محدوده انتقال | ولتاژ جدا شده | حداکثر وضوح | دقت | ظرفیت حمل | ولتاژ مدار باز |
|---|---|---|---|---|---|---|---|
| 00 | 4 تا 20 mA | انتقال داده ها در محدوده با سیگنال فعلی استاندارد | 1500 ولت | ۱۲ بیت | 0.3٪ | ≤500Ω | 15 ولت |
| 01 | 0 ~ 20mA |
| ولتاژ | AC | دی سی | AC | دی سی | AC | دی سی | طول عمر رله |
|---|---|---|---|---|---|---|---|
| 250V/120V | 120 ولت/48 ولت | <48 ولت | >100000 بار | ||||
| حداکثر جریان (حمل مقاومت) | 3A | 2A | 4A | 3A | 5A | 4A | |
| حداکثر جریان (حمل محرک) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
- قابلیت تغذیه خارجی DC24V/30mA برای فرستنده ها
- عملکرد تعویض درجه حرارت خودکار برای سنسورهای ترموپول
- عملکرد حفاظت از قطع اتصال
| مدل | ابعاد طرح | ابعاد خروجی پنل (ملی متر) | یادداشت |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (افقی) | 152+0.8×76+07 | |
| BPK-IIIS2 | 96×48×112 (افقی) | 92+0.7×44+05 | |
| BPK-IIIN1 | 80×160×80 (عمودی) | 76+0.7×152+08 | |
| BPK-IIIN2 | 48×96×112 (عمودی) | 44+0.5×92+07 | |
| BPK-IIIF1 | 96×96×112 (مربع) | 92+0.7×92+07 | |
| BPK-IIIF2 | 48×48×108 (ربع) | 44+0.5×44+05 | با چراغ هشدار J2 بدون رله J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+07 |
Product Highlights
BPK-III ابزار نمایش فشار ورودی چند نوع اندازه گیری درجه حرارت اندازه گیری سوئیچفشار سنج BPK-IIINخلاصه ی محصولکنترل کننده های سری BPK-IIIN دارای عملکردهای نمایش، کنترل و انتقال هستند و به طور گسترده ای در برنامه های مختلف کنترل خودکار استفاده می شوند.ویژگی های کلیدیگزینه های متعدد RTD، ترموپول یا سیگ...
