10VDC قدرت HT24V سلول حسگر فشار سیلیکونی G1/2 حسگر سطح حسگر فشار همسطح هسته
Product Details
| سیگنال خروجی: | نوع آنالوگ | مواد: | فولاد ضد زنگ |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | رتبه بندی IP: | IP65 |
| منبع تغذیه: | 10VDC | نوع نخ: | G1/2 M20*1.5 1/2NPT |
| امپدانس ورودی: | 4KΩ~20KΩ | امپدانس خروجی: | 2.5kΩ ~ 6kΩ |
| دمای عملیاتی: | -20 تا 80 درجه سانتیگراد | دمای ذخیره سازی: | -40 تا 125 درجه سانتیگراد |
| وزن: | ~ 55 گرم | مواد دیافراگم: | 316 لیتر |
| برجسته کردن |
سنسور فشار 10VDC HT24V,سنسور سطح G1/2 با گارانتی,سلول سنسور فشار سیلیکونی,G1/2 level sensor with warranty,silicon pressure sensor cell |
||
Product Description

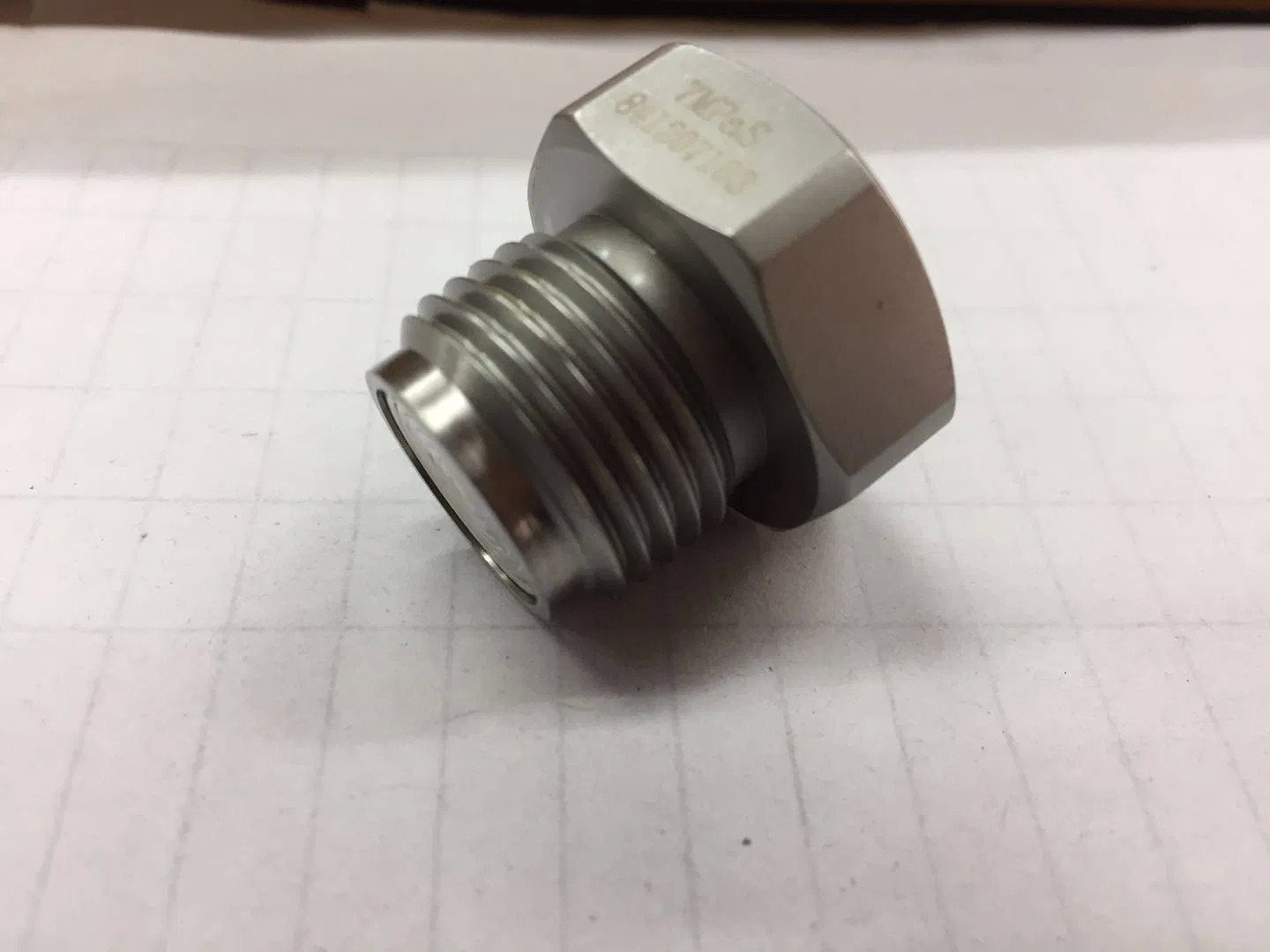

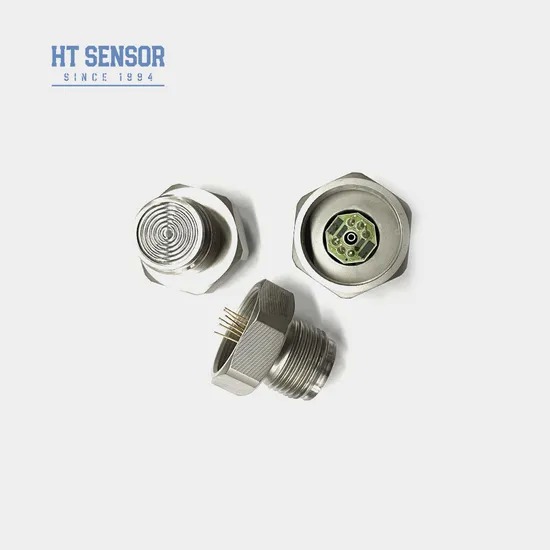

HT24V یک سنسور فشار دیافراگم فلش است که مجهز به یک تراشه سیلیکون منتشر شده بسیار پایدار است. طراحی نوآورانه آن فشار را از طریق یک دیافراگم فولاد ضد زنگ به تراشه حساس منتقل می کند.با روغن سیلیکون مهر و موم شده محافظت می شودساختار دیافراگم فلاش باعث آسان شدن تمیز کردن می شود و به قابلیت اطمینان استثنایی کمک می کند، و آن را برای کاربردهای مواد غذایی، بهداشت،و سایر صنایع که نیاز به استانداردهای دقیق و دقیق دارند.
- تکنولوژی پیشرفته با کابوس فولاد ضد زنگ 316L و مواد دیافراگم برتر از جمله تیتانیوم و استیل
- مدارهای فلمی ضخیم برای جبران دما و اصلاح نقطه صفر
- قابلیت اطمینان، تکرار و ثبات فوق العاده

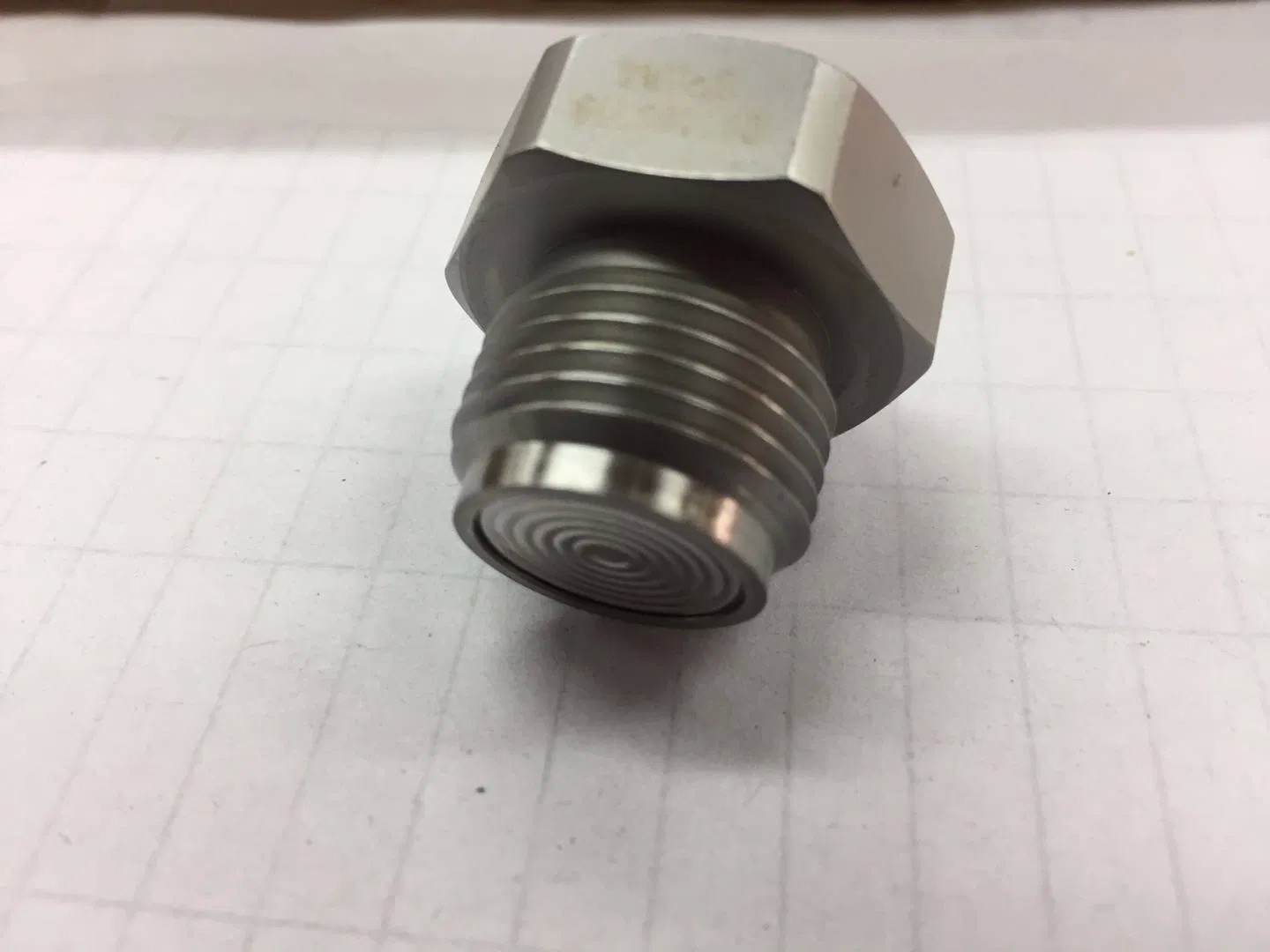

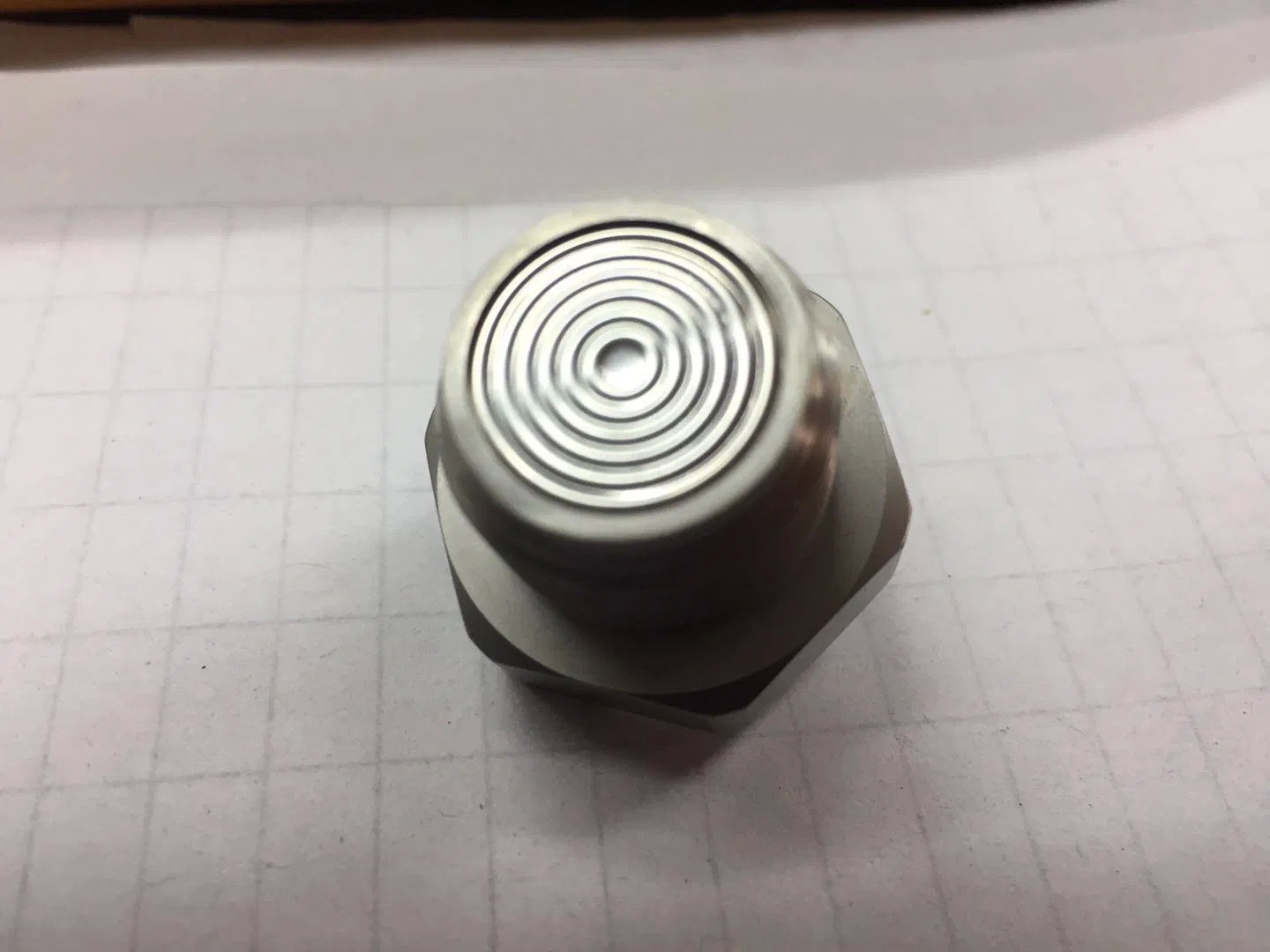

- ساختار دیافراگم فلاش برای تمیز کردن و نگهداری آسان
- اندازه گیری فشار گاز و مایع غیر خوردنی با سازگاری فولاد ضد زنگ 316L
- صنایع تولید مواد غذایی و نوشیدنی
- سیستم های کنترل فرآیند صنعتی
- کاربردهای تولید دارویی
- منبع برق: ≤10VDC
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ

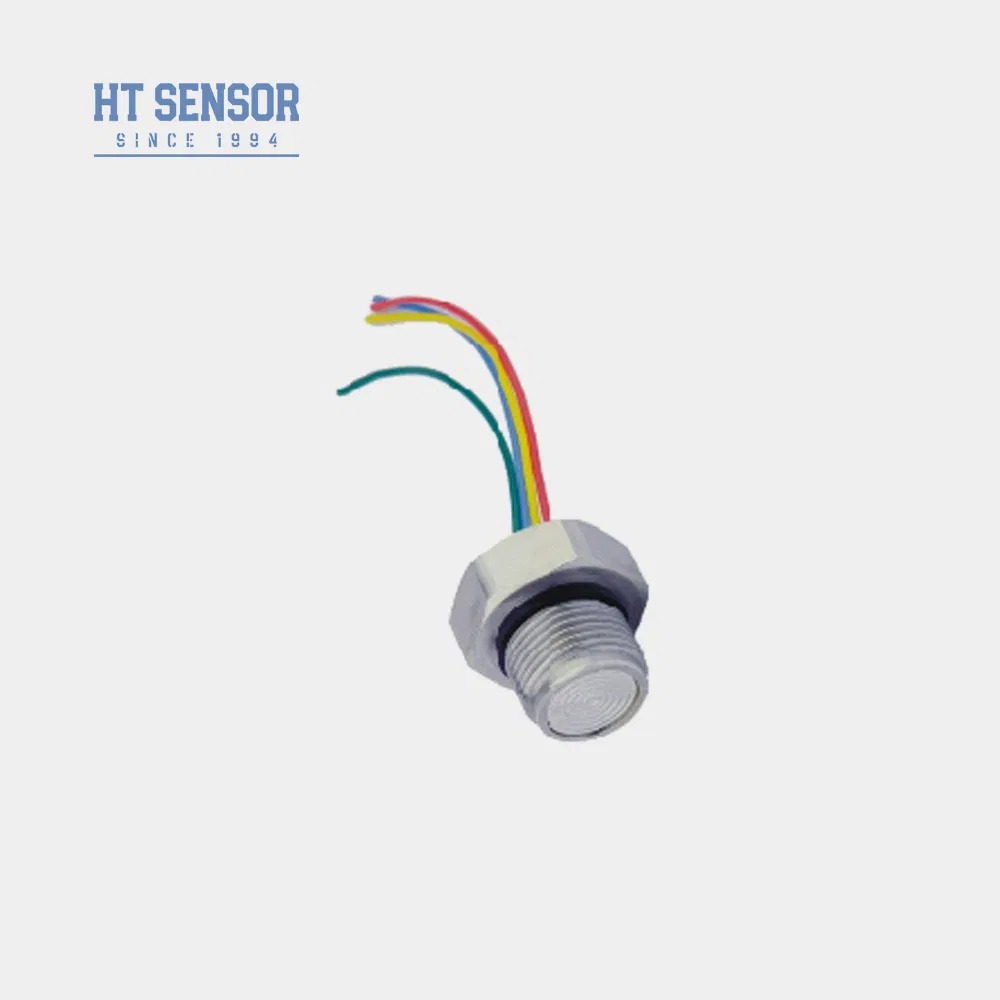

- اتصال الکتریکی: سیم درجه حرارت بالا 100 میلی متری، کابل نوار کاغذی
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |
|---|---|---|---|
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 35MPaS | ||
| پارامتر | نوع | مکس | واحد |
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S |
| تکرار | 0.05 | 0.1 | %F.S |
| هیسترز | 0.05 | 0.1 | %F.S |
| خروجی صفر Offset | 0±1 | 0±2 | mV |
| خروجی مقیاس کامل (≤20KPa) | 50±1 | 50±2 | mV |
| خروجی مقیاس کامل (≥35kPa) | 100±1 | 100±2 | mV |
| صفر Temp Offset. Drift (≤20KPa) | ±1 | ±2.5 | %F.S |
| صفر Temp Offset. Drift (≥35kPa) | ±0.8 | ± 15 | %F.S |
| تغییر دمای کامل مقیاس (≤20KPa) | ±1 | ±2 | %F.S |
| حرکت دمای کامل مقیاس (≥35kPa) | ±0.8 | ± 15 | %F.S |
| دمای جبران شده (≤20KPa) | 0 تا 50 | oC | |
| دمای جبران شده (≥35kPa) | 0 ~ 70 | oC | |
| دمای کار | -20 تا 80 | oC | |
| دمای ذخیره سازی | -40 تا 125 | oC | |
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 60MPa را انتخاب کنید | ||
| فشار انفجار | 5 برابر مقیاس کامل | ||
| ثبات بلند مدت | 0.2٪ F.S/سال | ||
| مواد دیافراگم | 316L | ||
| مقاومت عایق | ≥200MΩ 100VDC | ||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||
| شوک | 100 گرم، 11 دقیقه | ||
| زمان پاسخ | ≤1ms | ||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||
| ماده پر کننده | روغن سیلیکون | ||
| وزن | ~ 55 گرم | ||
پارامترها در شرایط زیر آزمایش می شوند: ولتاژ ثابت 10V و دمای محیط 25oC
- اطمینان از تناسب مناسب بین اندازه هسته و خانه فرستنده در طول مونتاژ برای دستیابی به آبپاشی مورد نیاز
- در طول مونتاژ خانه، حفظ تراز عمودی و اعمال فشار حتی برای جلوگیری از گیر کردن و یا آسیب به صفحه جبران
- اگر رسانه اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) سازگار نباشد، هنگام سفارش دستورالعمل های ویژه ای ارائه دهید.
- اجتناب از فشار دادن به دیافراگم سنسور با دست ها یا اشیاء تیز برای جلوگیری از آسیب ناشی از تغییر شکل یا سوراخ
- نگه داشتن درب فشار هسته فشار سنج باز به جو و جلوگیری از ورود آب، بخار آب، یا رسانه های خوردنی به هسته اتاق فشار منفی
- اگر خطوط پین نیاز به تغییرات، مراجعه به برچسب بر روی هسته واقعی برای پیکربندی مناسب
Product Highlights
سنسور فشار سیلیکونی HT24V با توان 10VDC، رتبه IP65 و پایداری 0.2% FS/سال. دارای دیافراگم فولادی ضد زنگ 316L برای تمیز کردن آسان در کاربردهای غذایی/دارویی. قابل سفارشی سازی با ظرفیت تولید 50000 واحد در سال.
