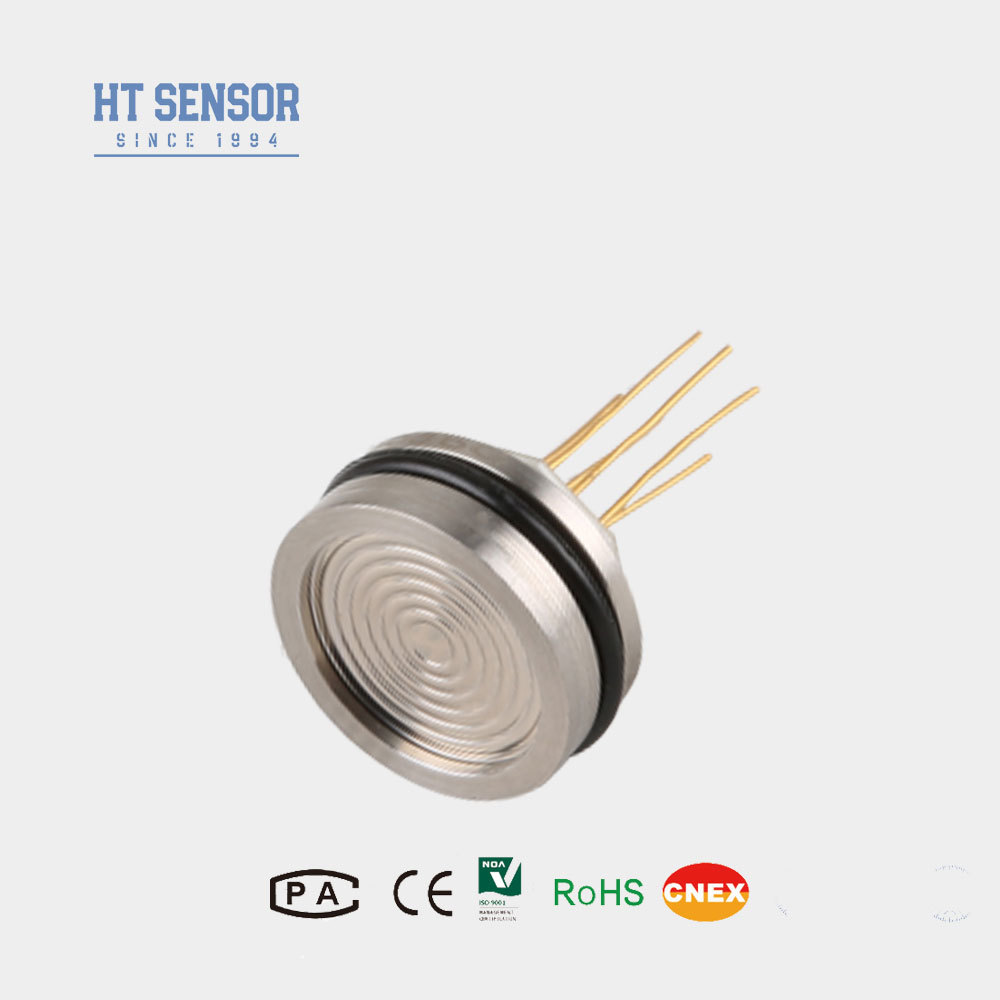

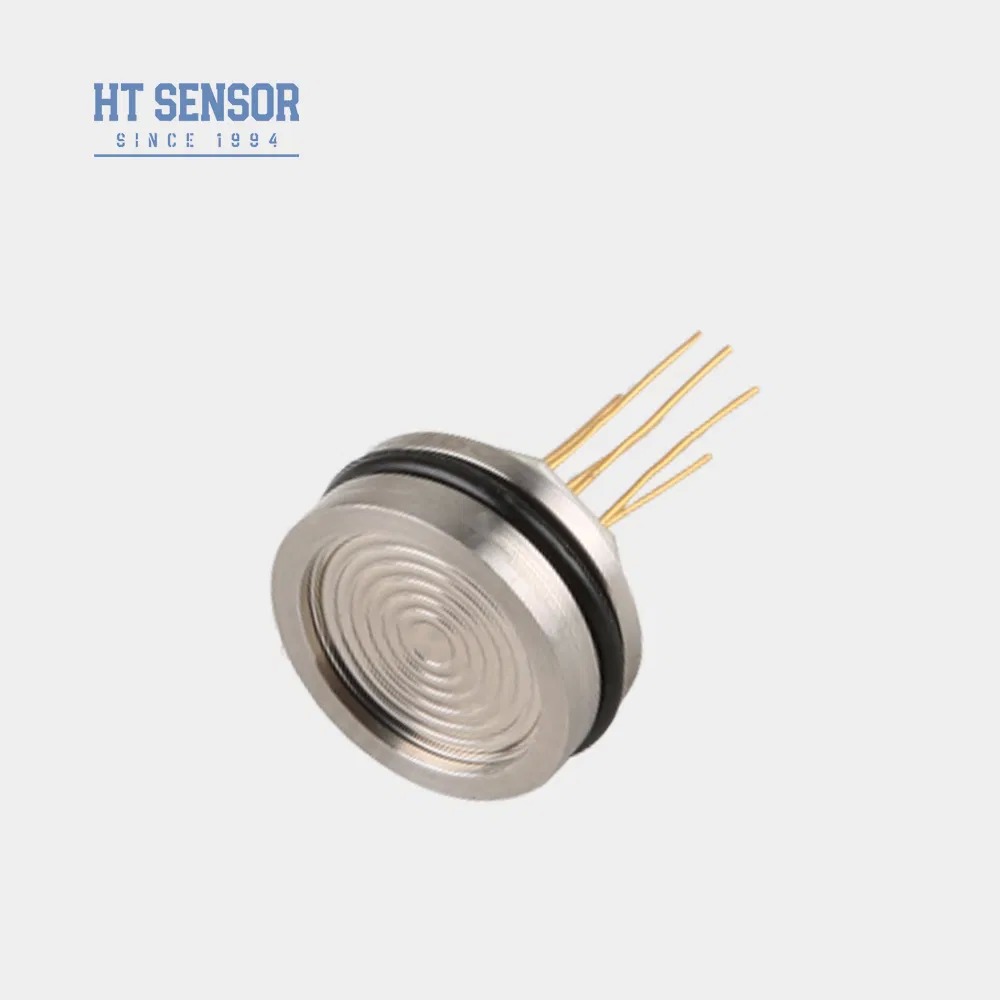

حسگر فشار سیلیکونی با قطر 19 میلیمتر، هسته حسگر فشار مینیاتوری، حسگر فشار اندازهگیری مایعات صنعتی
Product Details
| مدل شماره: | HT26 | سیگنال خروجی: | نوع آنالوگ |
|---|---|---|---|
| فرآیند تولید: | یکپارچه سازی | مواد: | فولاد ضد زنگ |
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| رتبه بندی IP: | IP65 | قدرت: | 1.5mA/10VDC |
| خروجی: | سیگنال mv | ارتفاع: | 7 میلی متر |
| امپدانس ورودی: | 2.5kΩ ~ 6kΩ | امپدانس خروجی: | 2.5kΩ ~ 6kΩ |
| دمای عملیاتی: | -20 ~ 80 ºC | دمای ذخیره سازی: | -40 ~ 125 ºC |
| وزن: | ~63 گرم | ||
| برجسته کردن |
سنسور فشار سیلیکون با ضمانت,حسگر فشار سیلیکون با دقت بالا,سنسور فشار سیلیکون صنعتی,high accuracy silicon pressure sensor,industrial silicon pressure sensor |
||
Product Description
- فناوری پیشرفته با محفظه فولاد ضد زنگ 316L
- مواد دیافراگم ممتاز از جمله تیتانیوم و Hastelloy
- مدارهای فیلم ضخیم برای جبران دما و تصحیح نقطه صفر
- قابلیت اطمینان، تکرارپذیری و پایداری برجسته
- ارتفاع 7 میلیمتری جمع و جور با گزینههای سفارشیسازی
- سایت های فرآیند صنعتی: نفت، مواد شیمیایی، متالورژی، برق و هیدرولوژی
- صنایع دریایی و هوانوردی
- سیستم های کنترل هیدرولیک و پنوماتیک
- برنامه های کاربردی کنترل فرآیند
- منبع تغذیه: ≤2mA DC (معمولاً 1.5mA DC)
- امپدانس ورودی: 2.5KΩ~6KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ

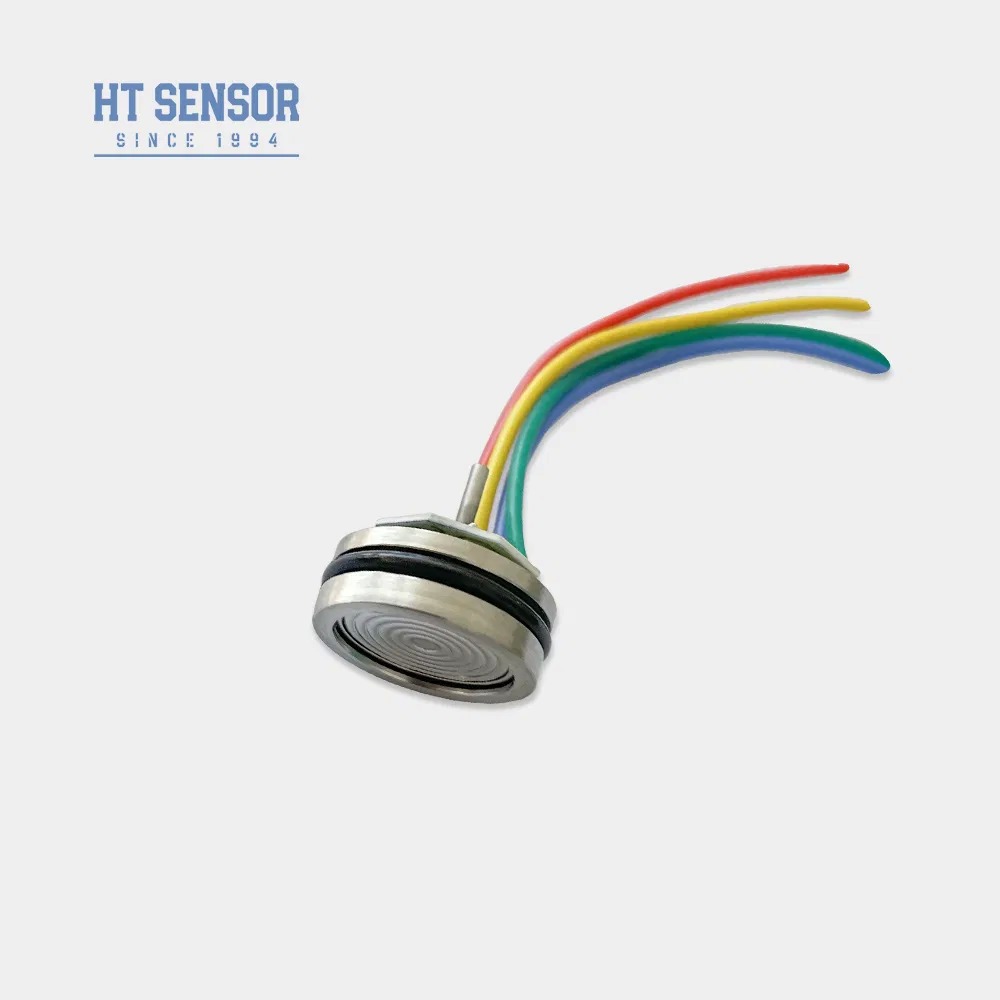

- اتصال الکتریکی: پین های Kovar با روکش طلا یا سیم های با دمای بالا 100 میلی متری
| محدوده اندازه گیری | گیج (G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |
|---|---|---|---|
| مطلق (A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||
| مهر و موم شده (S) | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||
| پارامتر | Typ | حداکثر | واحد |
| غیر خطی بودن | ±0.15 | ±0.3 | %F.S |
| تکرارپذیری | 0.05 | 0.1 | %F.S |
| هیسترزیس | 0.05 | 0.1 | %F.S |
| خروجی آفست صفر | 0±1 | 0±2 | mV |
| خروجی مقیاس کامل (≤20KPa) | 50±10 | 50±30 | mV |
| خروجی مقیاس کامل (≥35kPa) | 100±10 | 100±30 | mV |
| دریفت دمای آفست صفر (≤20KPa) | ±1 | ±2 | %F.S |
| دریفت دمای آفست صفر (≥35kPa) | ±0.5 | ±1 | %F.S |
| دریفت دمای مقیاس کامل (≤20KPa) | ±1 | ±2 | %F.S |
| دریفت دمای مقیاس کامل (≥35kPa) | ±0.5 | ±1 | %F.S |
| دمای جبران شده (≤20KPa) | 0~50 | ºC | |
| دمای جبران شده (≥35kPa) | 0~70 | ºC | |
| دمای عملیاتی | -20~80 | ºC | |
| دمای ذخیره سازی | -40~125 | ºC | |
| اضافه بار مجاز | کوچکترین مقدار بین 3 برابر مقیاس کامل یا 120MPa را در نظر بگیرید | ||
| فشار ترکیدگی | 5 برابر مقیاس کامل | ||
| پایداری بلند مدت | 0.2% F.S/سال | ||
| جنس دیافراگم | 316L | ||
| مقاومت عایق | ≥200MΩ 100VDC | ||
| لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||
| ضربه | 100g، 11ms | ||
| زمان پاسخ | ≤1ms | ||
| آببندی O-ring | لاستیک نیتریل یا لاستیک فلوئورو | ||
| محیط پرکننده | روغن سیلیکون | ||
| وزن | ~63g | ||
- اطمینان حاصل کنید که تناسب مناسبی بین اندازه هسته و محفظه فرستنده برای هوابندی مورد نیاز وجود دارد
- محفظه را به صورت عمودی تراز کنید و در هنگام مونتاژ فشار یکنواختی وارد کنید تا از آسیب رساندن به صفحه جبران جلوگیری شود
- اگر محیط اندازهگیری شده با دیافراگم هسته یا مواد محفظه (316L) ناسازگار است، دستورالعملهای خاصی ارائه دهید
- از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز برای جلوگیری از آسیب خودداری کنید
- پورت هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار یا محیط های خورنده جلوگیری کنید

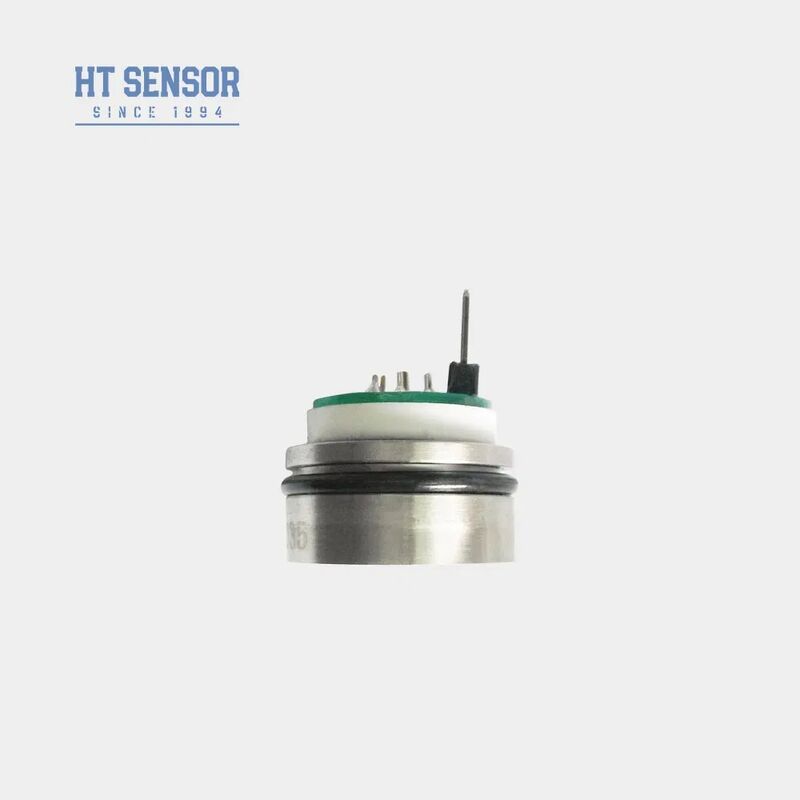

- برای پیکربندی سرب پین به برچسب هسته واقعی مراجعه کنید
Product Highlights
هسته سنسور فشار HT26 OEM: ارتفاع 7 میلی متر، ساخت فولاد ضد زنگ، امتیاز IP65. پایداری بالا، دقت FS ± 0.3٪، زمان پاسخ 1 میلی ثانیه. قابل تنظیم برای اندازه گیری گاز/مایع در کاربردهای صنعتی. ظرفیت 50000 واحد در سال
