عنصر سنج فشار فولاد ضد زنگ برای سنسور فشار سنسور سطح سلول
Product Details
| مدل شماره: | HT30 | سیگنال خروجی: | نوع آنالوگ |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | نوع سیم کشی: | چهار سیم |
| محیط اندازه گیری: | گاز و مایع | رتبه بندی IP: | IP65 |
| منبع تغذیه: | 1.5 میلی متر | محدوده: | 0~10KPa~40Mpa |
| دمای عملیاتی: | -20 تا 80 درجه سانتیگراد | وزن: | ~63 گرم |
| برجسته کردن |
سُند فشار فولاد ضد زنگ,عنصر سلول سنسور فشار,سنجه سنسور سطح سیلیکون,pressure sensor cell element,silicon level sensor probe |
||
Product Description
حسگر فشار پیزوریستیو سیلیکون HT30 یک عنصر سیلیکون پراکنده بسیار پایدار است که از اثر پیزوریستیو برای اندازه گیری فشار مایع و گاز استفاده می کند.با ساخت آهنگر با رشته های استاندارد و بدون مهر و موم حلقه O، این سنسور قابلیت اطمینان استثنایی را در کاربردهای متنوع ارائه می دهد.
- تکنولوژی پیشرفته با کابوس فولاد ضد زنگ 316L و مواد دیافراگم برتر از جمله تیتانیوم و استیل
- مدارهای فلمی ضخیم برای جبران دقیق دما و اصلاح نقطه صفر
- گزینه های رابط چند رشته در دسترس است
- ساخت و ساز کوچک و جوش داده شده برای قابلیت اطمینان و دوام بالا
- محل های فرآیند صنعتی: نفت، مواد شیمیایی، فلزات سازی، برق و هیدرولوژی
- صنایع دریایی و هواپیمایی
- سیستم های کنترل هیدرولیک و پنوماتیک
- برنامه های کنترل فرآیند
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 2.5KΩ ~ 6KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ

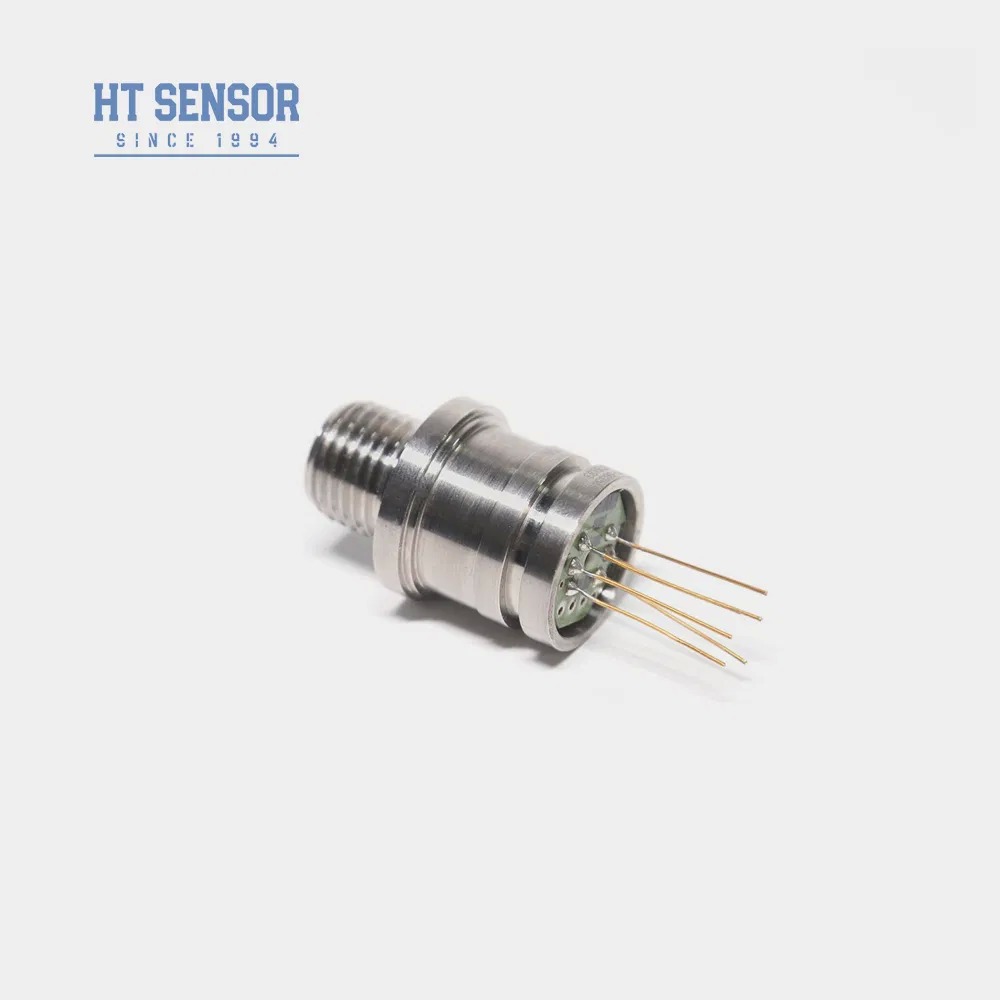

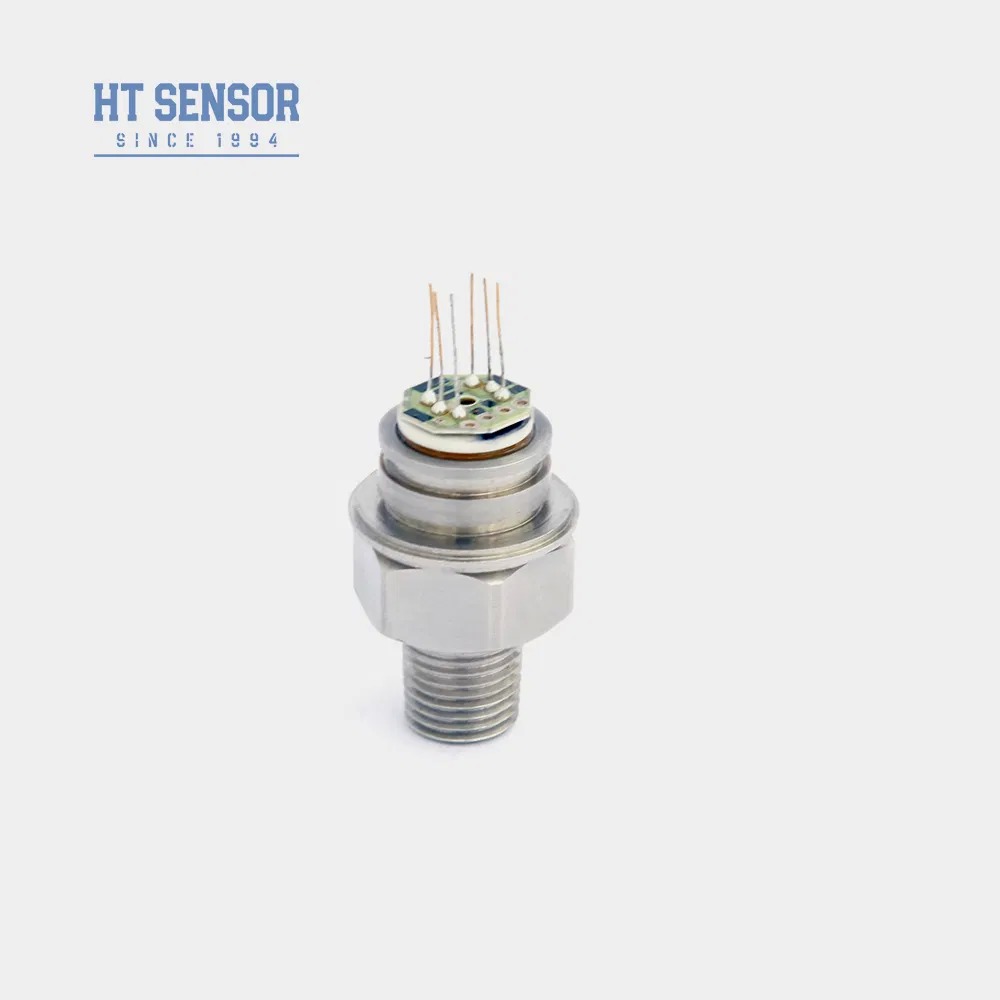

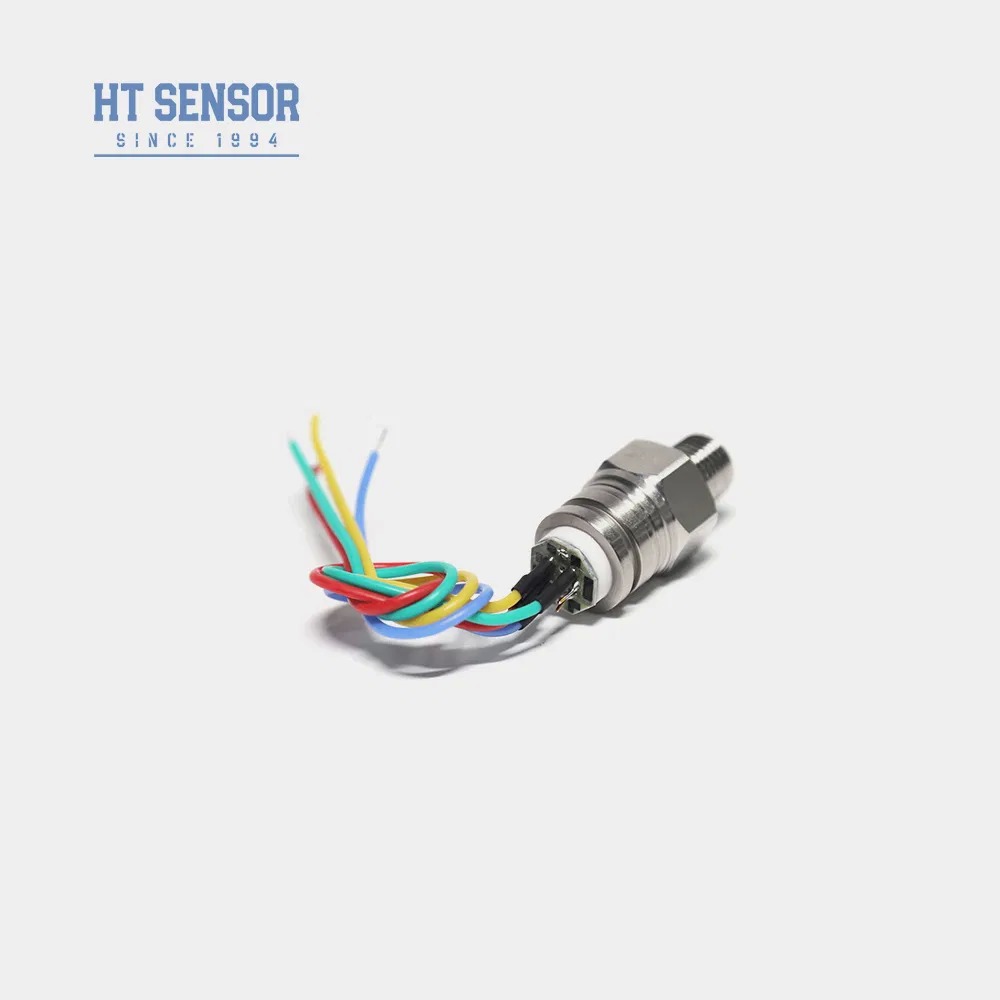

- اتصال الکتریکی: پین های Kovar طلا شده یا سیم های 100 میلی متری با دمای بالا
| پارامتر | نوع | مکس | واحد |
|---|---|---|---|
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S |
| تکرار | 0.05 | 0.1 | %F.S |
| هیسترز | 0.05 | 0.1 | %F.S |
| خروجی صفر Offset | 0±1 | 0±2 | mV |
| خروجی مقیاس کامل (≤20KPa) | 50±10 | 50±30 | mV |
| خروجی مقیاس کامل (≥35kPa) | 100±10 | 100±30 | mV |
| صفر Temp Offset. Drift (≤20KPa) | ±1 | ±2 | %F.S |
| صفر Temp Offset. Drift (≥35kPa) | ±0.5 | ±1 | %F.S |
| تغییر دمای کامل مقیاس (≤20KPa) | ±1 | ±2 | %F.S |
| حرکت دمای کامل مقیاس (≥35kPa) | ±0.5 | ±1 | %F.S |
| دمای جبران شده (≤20KPa) | 0 تا 50 | - | oC |
| دمای جبران شده (≥35kPa) | 0 ~ 70 | - | oC |
| دمای کار | -20 تا 80 | - | oC |
| دمای ذخیره سازی | -40 تا 125 | - | oC |
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||
| فشار انفجار | 5 برابر مقیاس کامل | ||
| ثبات بلند مدت | 0.2٪ F.S/سال | ||
| مواد دیافراگم | 316L | ||
| مقاومت عایق | ≥200MΩ 100VDC | ||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||
| شوک | 100 گرم، 11 میلیمتر | ||
| زمان پاسخ | ≤1ms | ||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||
| ماده پر کننده | روغن سیلیکون | ||
| وزن | ~ 63 گرم | ||
پارامترهای آزمایش شده در زیر: 1.5mA @ 25°C
اندازه (G):10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa
مطلق (A):100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA
مهر و موم شده (S):3500KPaS، 7MPaS، 10MPaS، 20MPaS
- اطمینان از تناسب مناسب بین اندازه هسته و خانه فرستنده برای سخت گیری هوا مورد نیاز
- هماهنگی خانه عمودی در طول مونتاژ و اعمال فشار حتی برای جلوگیری از آسیب به صفحه جبران
- در هنگام سفارش دستورالعمل های ویژه ای را ارائه دهید اگر ماده اندازه گیری شده با مواد دیافراگم 316L ناسازگار باشد
- از تماس با دیافراگم سنسور با استفاده از دست ها یا اشیاء تیز برای جلوگیری از آسیب دیدن اجتناب کنید
- نگه داشتن درب فشار گج به اتمسفر باز و جلوگیری از ورود آب، بخار و یا رسانه های خوردنی
- برای هر گونه تغییر در پیکربندی سرب پین، به برچسب اصلی هسته مراجعه کنید
- ویژگی های فرستنده های سنسور فشار شما چیست؟
- دقت بالا، دوام و عملکرد عالی
- میتونم مشخصات ویژه رو سفارشی کنم؟
- بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
- ظرفیت تولیدی شما چقدر است؟
- امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
- زمان تحویل معمولي چقدره؟
- 5 تا 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
- قیمت محصولات چطوره؟
- قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
- گارانتي محصولات و خدمات پس از فروش شما چقدره؟
- زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
