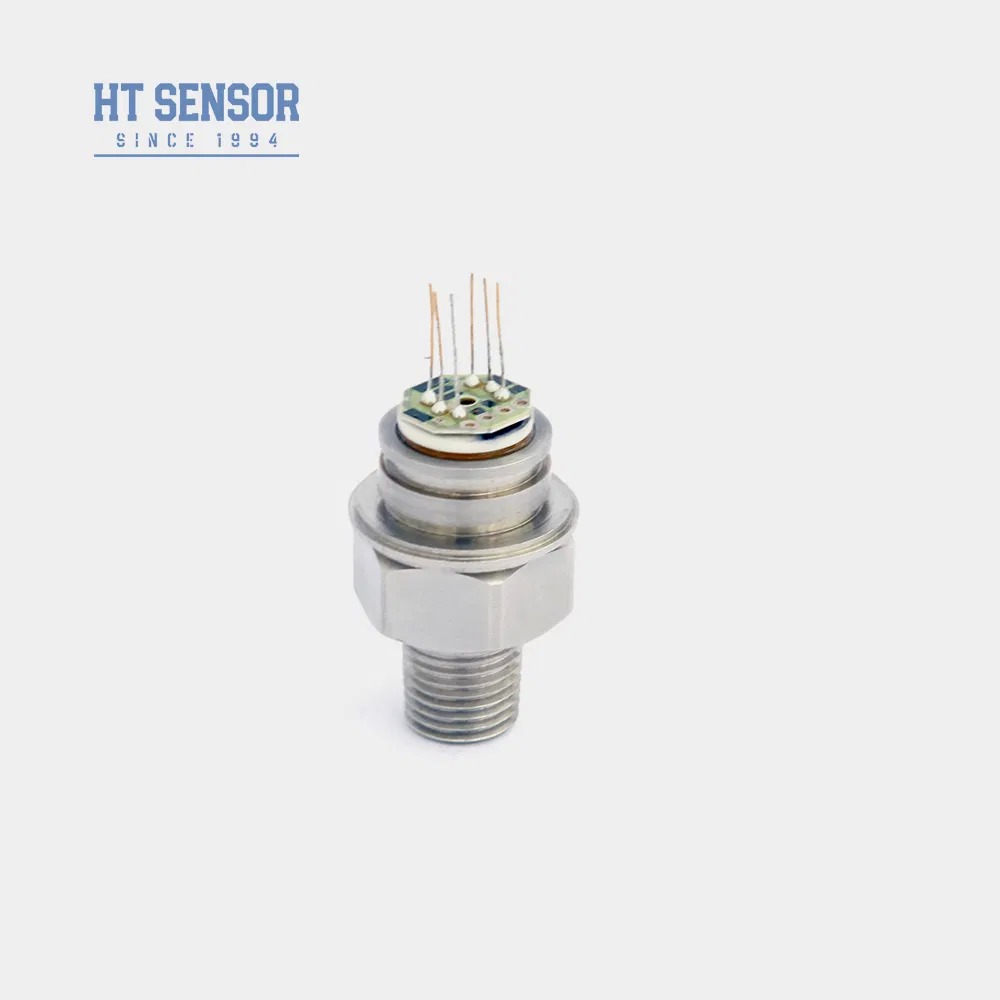

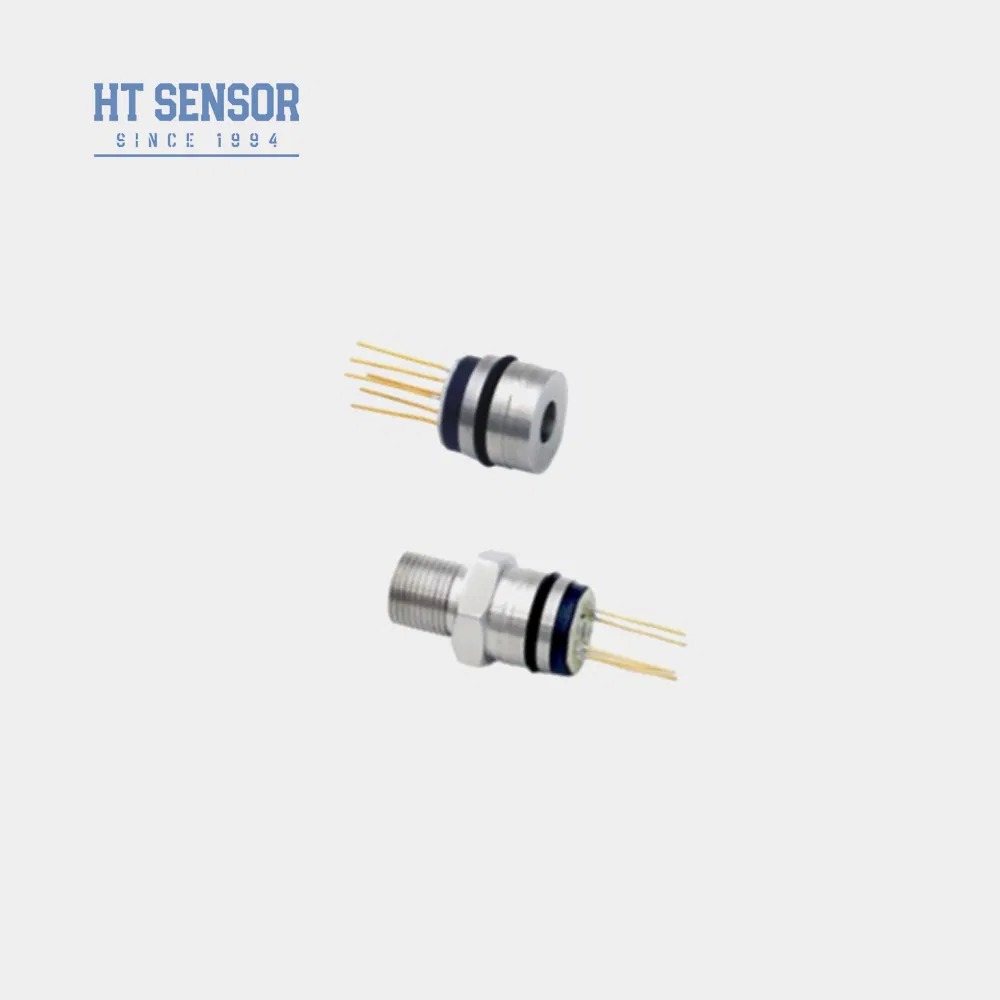

سنسور فشار سفارشی Baoji Hengtong HT30 G1/4 با رزوه، سنسور سطح
Product Details
| مدل شماره: | HT30 | سیگنال خروجی: | نوع آنالوگ MV |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | نوع سیم کشی: | چهار سیم |
| محیط اندازه گیری: | گاز و مایع | رتبه بندی IP: | IP65 |
| قدرت: | 1.5 میلی متر | محدوده: | 0-10kpa-40Mpa |
| موضوع: | G1/4 و غیره | وزن: | ~63 گرم |
| برجسته کردن |
سنسور فشار با رزوه G1/4,سنسور سطح سفارشی,سنسور فشار سیلیکون با ضمانت,customized level sensor,silicon pressure sensor with warranty |
||
Product Description
- تکنولوژی پیشرفته با کابوس فولاد ضد زنگ 316L و مواد دیافراگم برتر از جمله تیتانیوم و استیل
- مدارهای فلمی ضخیم برای جبران دقیق دما و اصلاح نقطه صفر
- گزینه های رابط چند رشته برای نصب انعطاف پذیر
- ساخت و ساز چسبیده فشرده ای که اطمینان از قابلیت اطمینان و دوام بالا را تضمین می کند
- کنترل فرآیندهای صنعتی در بخش های نفت، شیمی، فلزات، برق و هیدرولوژی
- کاربردهای صنعت دریایی و هواپیمایی
- سیستم های کنترل هیدرولیک و پنوماتیک
- برنامه های کاربردی کنترل و نظارت بر فرآیند عمومی
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 2.5KΩ ~ 6KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ

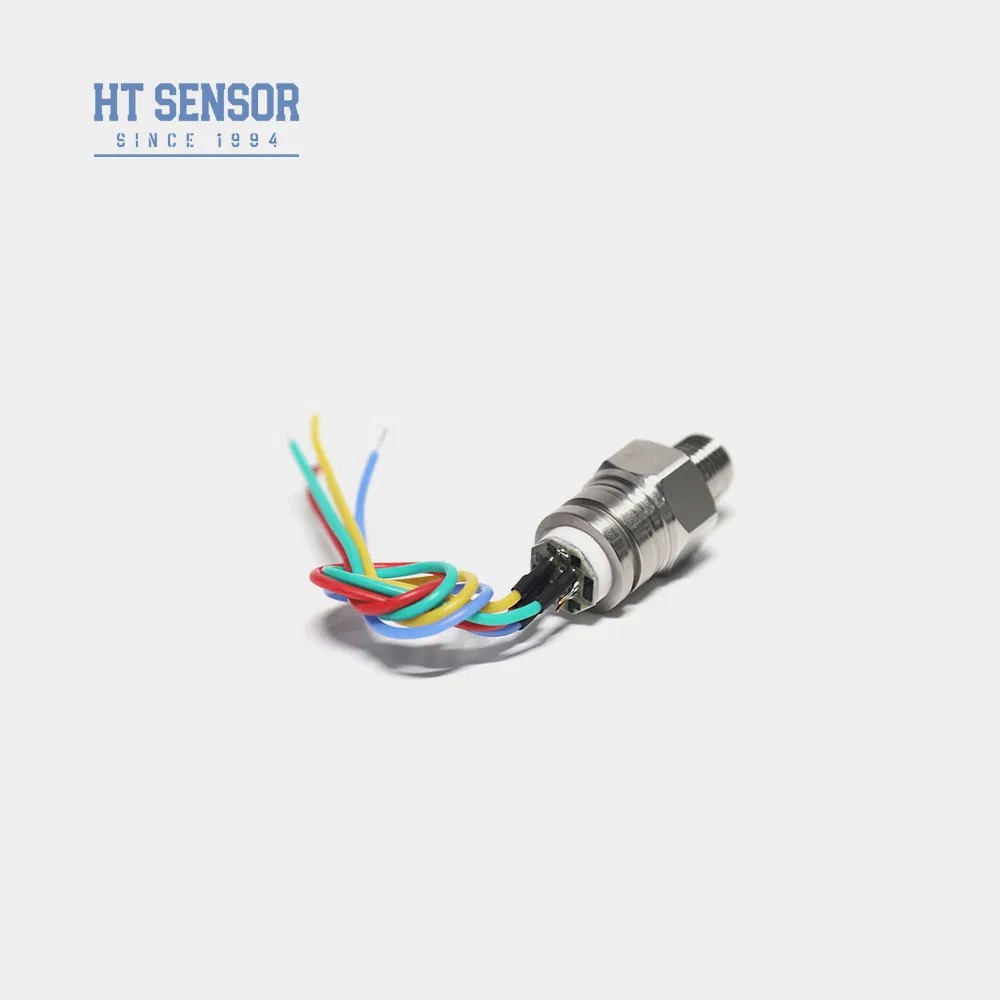

- اتصال الکتریکی: پین های Kovar طلا شده یا سیم های 100 میلی متری با دمای بالا
| پارامتر | نوع | نوع | مکس | واحد |
|---|---|---|---|---|
| محدوده اندازه گیری | اندازه (G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||
| مطلق (A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||
| مهر و موم شده (S) | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | |
| تکرار | 0.05 | 0.1 | %F.S | |
| هیسترز | 0.05 | 0.1 | %F.S | |
| خروجی صفر Offset | 0±1 | 0±2 | mV | |
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35kPa | 100±10 | 100±30 | mV | |
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±0.5 | ±1 | %F.S | |
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±0.5 | ±1 | %F.S | |
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| دمای کار | -20 تا 80 | oC | ||
| دمای ذخیره سازی | -40 تا 125 | oC | ||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | |||
| فشار انفجار | 5 برابر مقیاس کامل | |||
| ثبات بلند مدت | 0.2٪ F.S/سال | |||
| مواد دیافراگم | 316L | |||
| مقاومت عایق | ≥200MΩ 100VDC | |||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||
| شوک | 100 گرم، 11 دقیقه | |||
| زمان پاسخ | ≤1ms | |||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||
| ماده پر کننده | روغن سیلیکون | |||
| وزن | ~ 63 گرم | |||
- اطمینان از تناسب مناسب بین اندازه هسته و خانه فرستنده در طول مونتاژ برای دستیابی به آبپاشی مورد نیاز
- در طول مونتاژ خانه، حفظ تراز عمودی و اعمال فشار حتی برای جلوگیری از گیر کردن و یا آسیب به صفحه جبران
- در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم 316L و مواد محفظه، الزامات ویژه ای را در هنگام سفارش مشخص کنید.
- از تماس با دیافراگم سنسور با استفاده از دست ها یا اشیاء تیز برای جلوگیری از آسیب ناشی از تغییر شکل یا سوراخ کردن اجتناب کنید
- نگه داشتن درب فشار سنج باز به اتمسفر و جلوگیری از آب، بخار آب و یا رسانه های خوردنی از ورود به اتاق فشار منفی
- برای هر گونه تغییر در پیکربندی سرب پیین، به برچسب اصلی هسته مراجعه کنید
Product Highlights
سنسور فشار پیزورزیستیو سیلیکونی HT30 با بدنه فولادی ضد زنگ 316 لیتری. اندازه گیری فشار گاز/مایع (0-10kPa-20MPa)، دارای رتبه IP65. دقت بالا (± 0.3٪ FS)، طراحی فشرده جوش داده شده. موضوعات قابل تنظیم (G1/4 و غیره) و OEM/ODM موجود است.
