آرایش خطی با سنسور فشار یکپارچه شده با نخ، سنسور سطح OEM

Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor

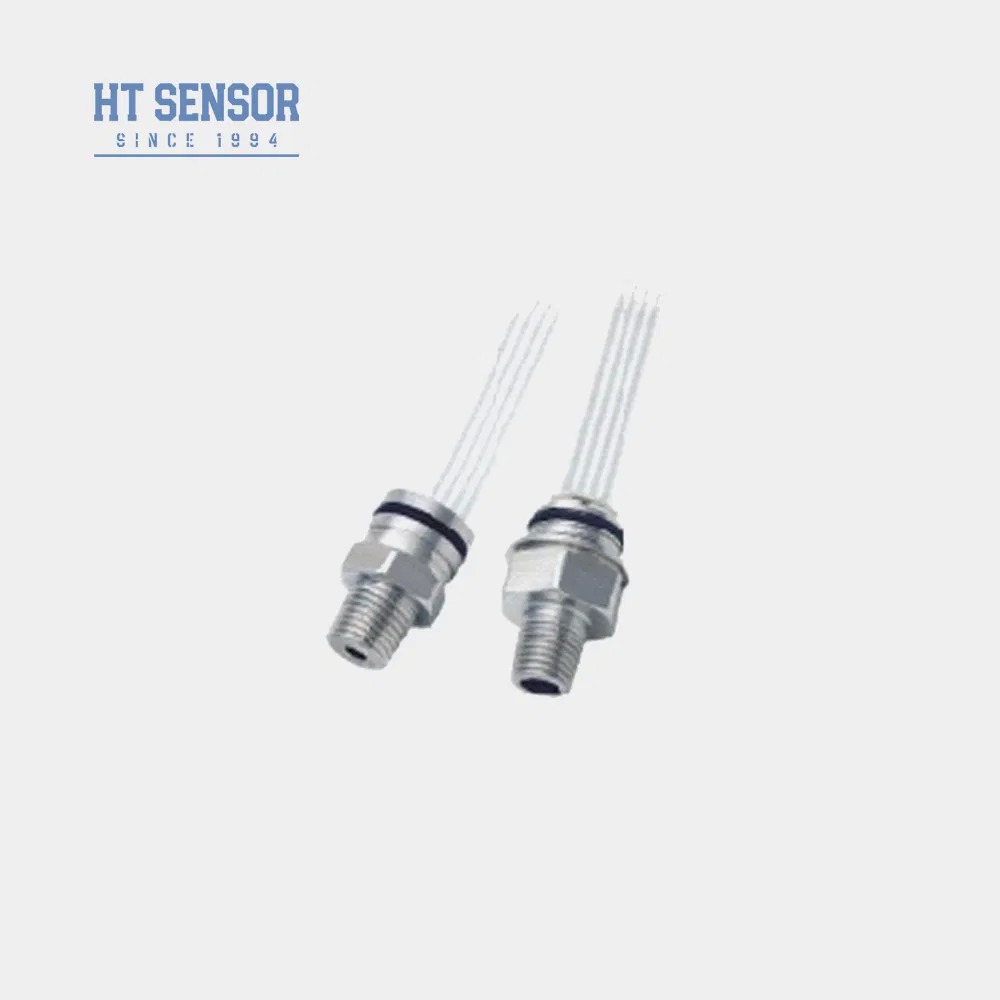

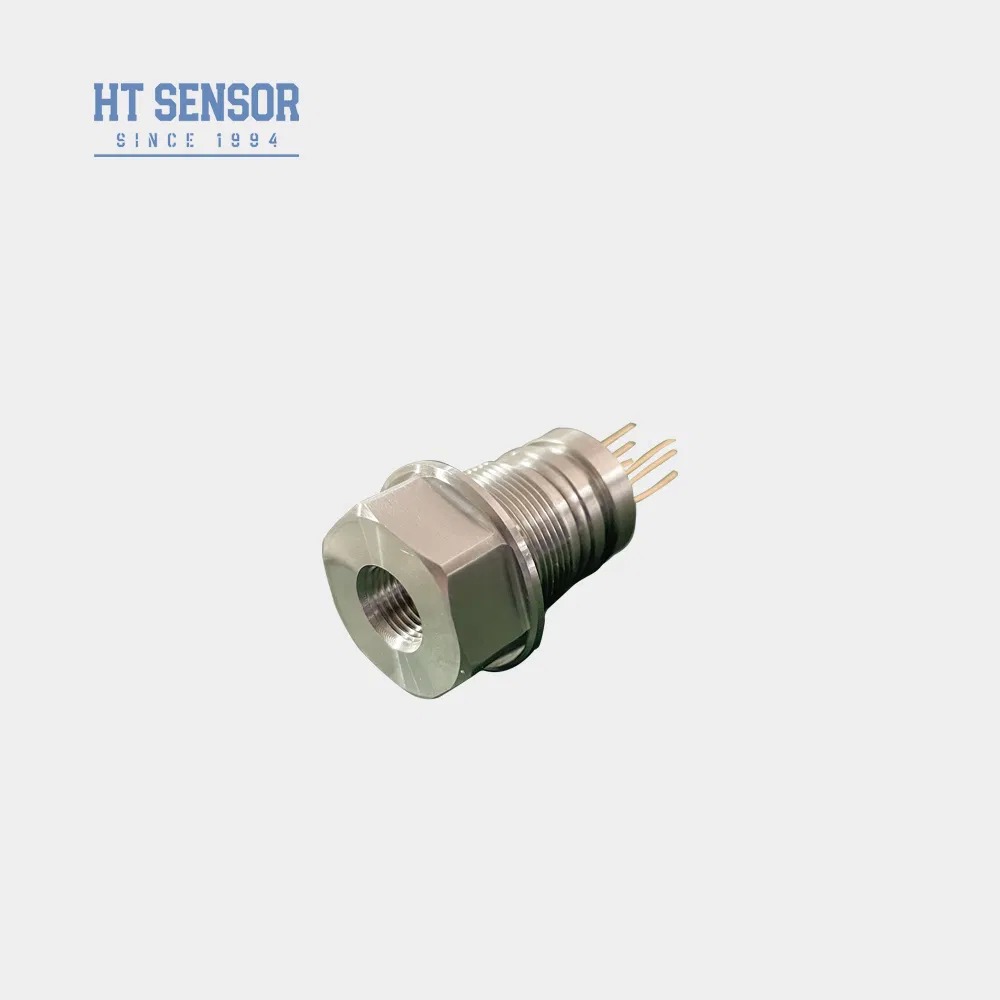

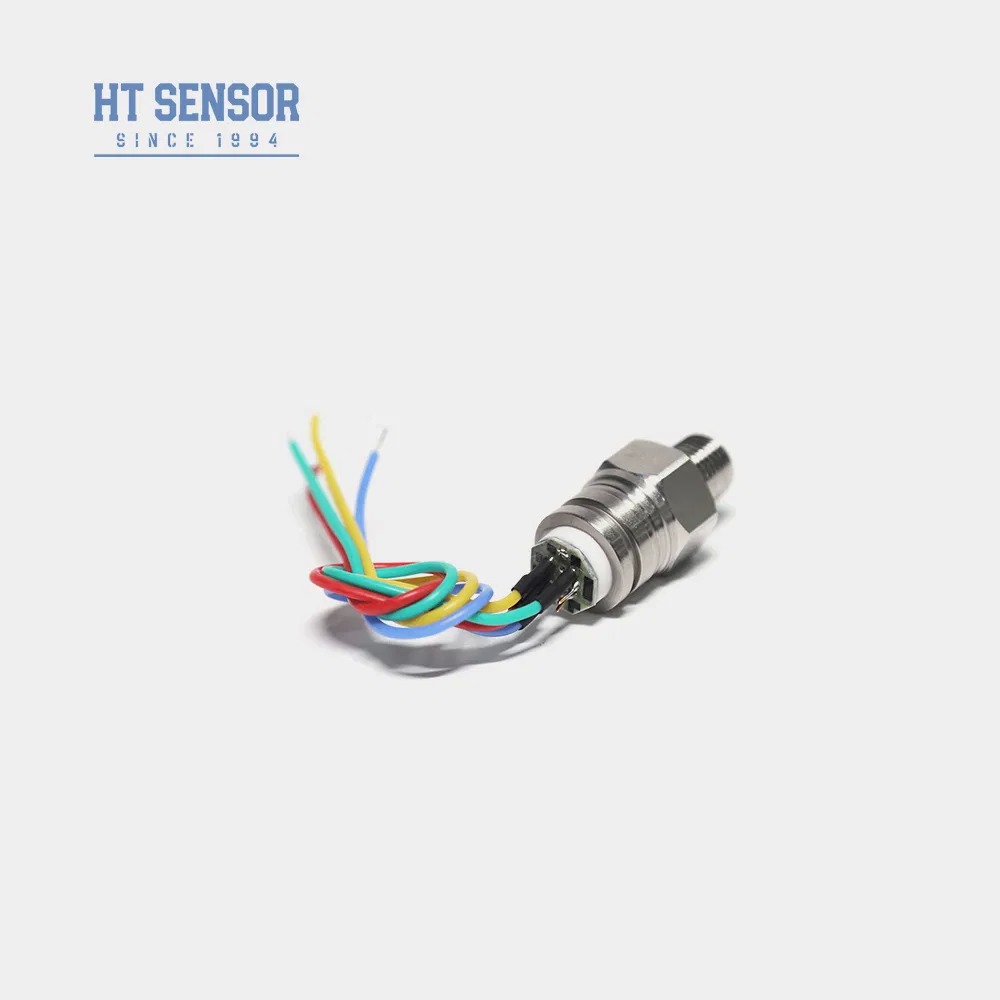

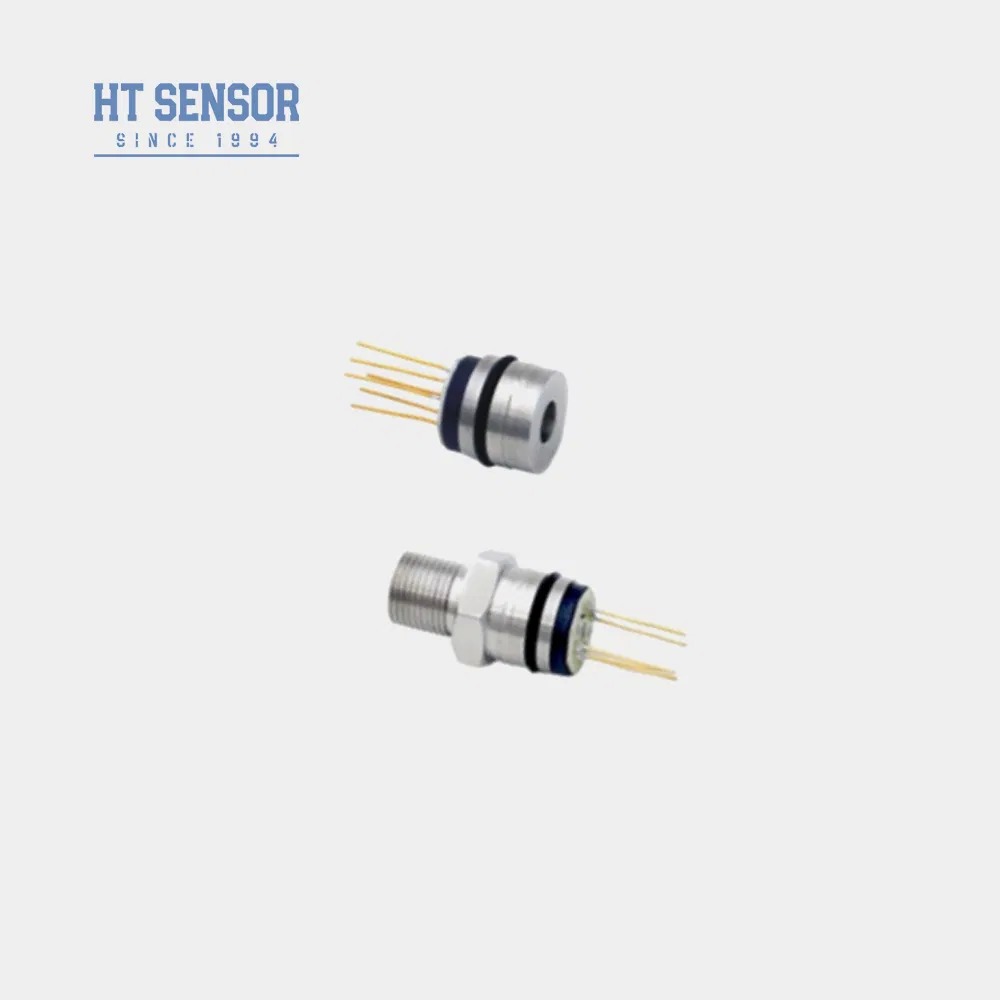

Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
اطلاعات پایه
گواهی: RoHS
مقدار حداقل تعداد سفارش: 5
قیمت: 20
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
مدل شماره: HT30V سیگنال خروجی: نوع آنالوگ
فرآیند تولید: یکپارچه سازی مواد: فولاد ضد زنگ
نوع نخ: سفارشی نوع سیم کشی: چهار سیم
محیط اندازه گیری: گاز و مایع رتبه بندی IP: IP65
منبع تغذیه: 10VDC 5vdC خروجی: 10mv/V
مواد دیافراگم: 316 لیتر امپدانس ورودی: 4KΩ~20KΩ
امپدانس خروجی: 2.5kΩ ~ 6kΩ دمای عملیاتی: -20 تا 80 درجه سانتیگراد
وزن: ~63 گرم
برجسته کردن:

سنسور فشار یکپارچه شده با نخ,سنسور سطح OEM سیلیکونی,سنسور فشار آرایش خطی

,

OEM level sensor silicon

,

line arrangement pressure sensor

توضیحات محصول

سنسور فشار پیزورزیستیو سیلیکونی HT30V
HT30V از یک عنصر سیلیکونی پخش شده بسیار پایدار استفاده می کند و آن را به یک سنسور فشار پیزورزیستیو سیلیکونی قابل اعتماد تبدیل می کند. با استفاده از دیافراگم ایزوله و روغن سیلیکون، این سنسور فشار مایعات و گازها را با دقت اندازه گیری می کند و نتایج دقیقی را در کاربردهای مختلف صنعتی از جمله کمپرسورهای هوا و سیستم های تبرید ارائه می دهد.
آرایش خطی با سنسور فشار یکپارچه شده با نخ، سنسور سطح OEM 0 آرایش خطی با سنسور فشار یکپارچه شده با نخ، سنسور سطح OEM 1 آرایش خطی با سنسور فشار یکپارچه شده با نخ، سنسور سطح OEM 2
ویژگی های محصول
  • از مدارهای فیلم ضخیم برای جبران دما و تصحیح آفست صفر استفاده می کند
  • قابلیت اطمینان بالا و پایداری عالی
  • منبع تغذیه ولتاژ ثابت با خروجی استاندارد
کاربردها
  • مناسب برای اندازه گیری فشار گاز و مایع غیر خورنده با سازگاری فولاد ضد زنگ 316L
  • در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود
  • معمولاً در سیستم های تبرید و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود
عملکرد الکتریکی
  • منبع تغذیه: ≤10VDC
  • خروجی ولتاژ حالت مشترک: 50٪ ورودی (معمولی)
  • امپدانس ورودی: 4KΩ~20KΩ
  • امپدانس خروجی: 2.5KΩ~6KΩ
  • اتصال الکتریکی: سیم با دمای بالا 100 میلی متری، کابل روبانی
پارامترهای عملکرد
محدوده اندازه گیری نوع مقادیر
محدوده های فشار گیج (G) 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa
مطلق (A) 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA
مهر و موم شده (S) 3500KPaS، 7MPaS، 10MPaS، 20MPaS
غیر خطی بودن ±0.15 | ±0.3 | %F.S
تکرارپذیری 0.05 | 0.1 | %F.S
هیسترزیس 0.05 | 0.1 | %F.S
خروجی آفست صفر 0±1 | 0±2 | mV
خروجی مقیاس کامل ≤20KPa: 50±1 | 50±2 | mV
≥35kPa: 100±1 | 100±2 | mV
دریفت دمای آفست صفر ≤20KPa: ±1 | ±2.5 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
دریفت دمای مقیاس کامل ≤20KPa: ±1 | ±2 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
دمای جبران شده ≤20KPa: 0~50 ºC
≥35kPa: 0~70 ºC
دمای عملیاتی -20~80 ºC
دمای ذخیره سازی -40~125 ºC
اضافه بار مجاز کمترین مقدار بین 3 برابر مقیاس کامل یا 120 مگاپاسکال را در نظر بگیرید
فشار ترکیدگی 5 برابر مقیاس کامل
پایداری بلند مدت 0.2 % F.S/سال
جنس دیافراگم 316L
مقاومت عایق ≥200MΩ 100VDC
لرزش بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz
ضربه 100g، 11ms
زمان پاسخ ≤1ms
آب بندی O-ring لاستیک نیتریل یا لاستیک فلوئورو
محیط پرکننده روغن سیلیکون
وزن ~63g
پارامترهای آزمایش شده تحت: 10V @ 25ºC
ساختار کلی
آرایش خطی با سنسور فشار یکپارچه شده با نخ، سنسور سطح OEM 3
اندازه رزوه سنسور فشار را می توان سفارشی کرد
اتصال الکتریکی و جبران سازی
آرایش خطی با سنسور فشار یکپارچه شده با نخ، سنسور سطح OEM 4
نمونه های انتخاب
آرایش خطی با سنسور فشار یکپارچه شده با نخ، سنسور سطح OEM 5
نکات سفارش
  • اطمینان حاصل کنید که تناسب مناسبی بین اندازه هسته و محفظه فرستنده در هنگام مونتاژ وجود دارد تا به هوابندی مورد نیاز برسید
  • در حین مونتاژ محفظه، تراز عمودی را حفظ کنید و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود
  • اگر محیط اندازه گیری شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، هنگام سفارش دستورالعمل های ویژه ای ارائه دهید
  • از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز برای جلوگیری از آسیب خودداری کنید
  • درگاه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا مواد خورنده جلوگیری کنید
  • برای هرگونه تغییر در سرب پین، به برچسب روی هسته واقعی مراجعه کنید
تضمین کیفیت
ویژگی های فرستنده های سنسور فشار شما چیست؟
دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
آیا می توانم مشخصات ویژه را سفارشی کنم؟
بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص تنظیم کنند. ما خدمات OEM و ODM را ارائه می دهیم.
ظرفیت تولید شما چقدر است؟
تاسیسات تولیدی ما می توانند تا 30000 فرستنده سنسور فشار در ماه تولید کنند که قادر به انجام سفارشات در مقیاس بزرگ است. برای برنامه ریزی تولید و تحویل، از قبل با تیم فروش ما تماس بگیرید.
دوره تحویل معمول چقدر است؟
5-8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشند.
قیمت محصولات چگونه است؟ تخفیفی وجود دارد؟
قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
24 ماه گارانتی پس از حمل و نقل. خدمات پس از فروش ظرف 24 ساعت پاسخ می دهد، با آموزش شبکه رایانه شخصی از راه دور در دسترس است.
