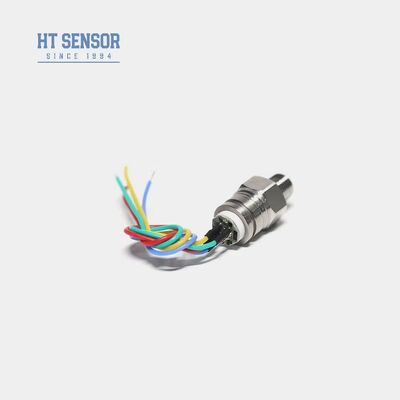

10VDC Mini G1/4 Thread Sensor فشار مایع Sensor سطح سنسور سلول
Product Details
| مدل شماره: | HT30V | سیگنال خروجی: | نوع آنالوگ |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | نوع نخ: | سفارشی |
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| رتبه بندی IP: | IP65 | منبع تغذیه: | 5-10VDC |
| خروجی: | 10mv/V | محدوده فشار: | 0-10kpa~20mpa |
| امپدانس ورودی: | 4KΩ~20KΩ | امپدانس خروجی: | 2.5kΩ ~ 6kΩ |
| دمای عملیاتی: | -20 تا 80 درجه سانتیگراد | دمای ذخیره سازی: | -40 تا 125 درجه سانتیگراد |
| وزن: | ~63 گرم | ||
| برجسته کردن |
سنسور فشار مایع کوچک 10VDC G1/4,سنسور سطح رشته G1/4,سنسور فشار مایع کوچک با ضمانت,G1/4 thread level sensor transducer,mini liquid pressure sensor with warranty |
||
Product Description
- مدارهای فیلم ضخیم برای جبران دما و تصحیح آفست صفر
- قابلیت اطمینان بالا و پایداری عالی
- منبع تغذیه ولتاژ ثابت با خروجی استاندارد
- اندازه گیری فشار گاز و مایع غیر خورنده با سازگاری فولاد ضد زنگ 316L
- سیستم های کنترل فرآیند برای نظارت و کنترل فشار
- سیستم های تبرید و کمپرسورهای هوا برای اندازه گیری فشار
- منبع تغذیه: ≤10VDC
- خروجی ولتاژ حالت مشترک: 50٪ ورودی (معمولی)
- امپدانس ورودی: 4KΩ~20KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ
- اتصال الکتریکی: سیم با دمای بالا 100 میلی متری، کابل روبانی
| محدوده اندازه گیری | گیج (G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |
|---|---|---|---|
| مطلق (A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||
| مهر و موم شده (S) | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||
| پارامتر | Typ | حداکثر | واحد |
| غیر خطی بودن | ±0.15 | ±0.3 | %F.S |
| تکرارپذیری | 0.05 | 0.1 | %F.S |
| هیسترزیس | 0.05 | 0.1 | %F.S |
| خروجی آفست صفر | 0±1 | 0±2 | mV |
| خروجی مقیاس کامل (≤20KPa) | 50±1 | 50±2 | mV |
| خروجی مقیاس کامل (≥35kPa) | 100±1 | 100±2 | mV |
| دریفت دمای آفست صفر (≤20KPa) | ±1 | ±2.5 | %F.S |
| دریفت دمای آفست صفر (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| دریفت دمای مقیاس کامل (≤20KPa) | ±1 | ±2 | %F.S |
| دریفت دمای مقیاس کامل (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| دمای جبران شده (≤20KPa) | 0~50 | ºC | |
| دمای جبران شده (≥35kPa) | 0~70 | ºC | |
| دمای عملیاتی | -20~80 | ºC | |
| دمای ذخیره سازی | -40~125 | ºC | |
| اضافه بار مجاز | کمترین مقدار بین 3 برابر مقیاس کامل یا 120 مگاپاسکال را در نظر بگیرید | ||
| فشار ترکیدگی | 5 برابر مقیاس کامل | ||
| پایداری بلند مدت | 0.2 % | F.S/سال | |
| جنس دیافراگم | 316L | ||
| مقاومت عایق | ≥200MΩ 100VDC | ||
| لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||
| ضربه | 100g، 11ms | ||
| زمان پاسخ | ≤1ms | ||
| آب بندی O-ring | لاستیک نیتریل یا لاستیک فلوئورو | ||
| محیط پرکننده | روغن سیلیکون | ||
| وزن | ~63g | ||
- اطمینان حاصل کنید که تناسب مناسبی بین اندازه هسته و محفظه فرستنده برای هوابندی مورد نیاز وجود دارد
- محفظه را به صورت عمودی تراز کنید و در هنگام مونتاژ فشار یکنواختی وارد کنید تا از آسیب دیدن جلوگیری شود
- اگر محیط اندازه گیری شده با مواد 316L ناسازگار است، دستورالعمل های ویژه ای ارائه دهید
- از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید
- درگاه فشار سنج را به اتمسفر باز نگه دارید و از ورود آلاینده ها جلوگیری کنید
- برای پیکربندی سرب پین به برچسب هسته واقعی مراجعه کنید
- ویژگی های فرستنده های سنسور فشار شما چیست؟
- دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
- آیا می توانم مشخصات ویژه را سفارشی کنم؟
- بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص تنظیم کنند. ما خدمات OEM و ODM را ارائه می دهیم.
- ظرفیت تولید شما چقدر است؟
- تاسیسات تولیدی ما می توانند تا 30000 فرستنده سنسور فشار در ماه تولید کنند، بنابراین ما کاملاً قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم. با این حال، توصیه می شود از قبل با تیم فروش ما تماس بگیرید تا از تولید و برنامه ریزی تحویل روان اطمینان حاصل کنید.
- مدت زمان تحویل معمول چقدر است؟
- 5-8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشند.
- قیمت محصولات چگونه است؟ تخفیف دارد؟
- قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
- گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
- زمان گارانتی ما 24 ماه پس از حمل و نقل است و تیم پس از فروش ما ظرف 24 ساعت به سوالات شما پاسخ خواهد داد. دستورالعمل از راه دور از طریق شبکه رایانه شخصی همیشه در دسترس است.
Product Highlights
سنسور فشار کوچک HT30V با برق 10VDC. فشار گاز/مایع (0-10kPa~20MPa) را اندازه گیری می کند. دارای پایداری بالا، رتبه IP65، فولاد ضد زنگ 316L و گزینه های نخ سفارشی است. ایده آل برای کنترل فرآیندهای صنعتی، تبرید و کمپرسورهای هوا.
