خانه > محصولات> سنسور فشار سیلیکون> HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار

HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار

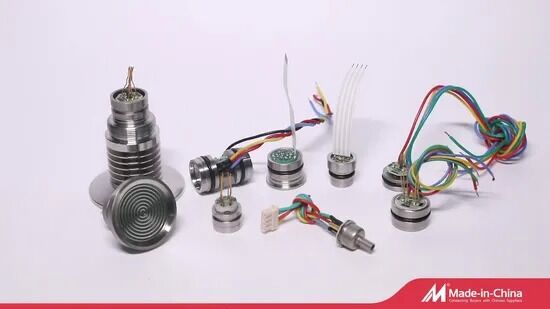

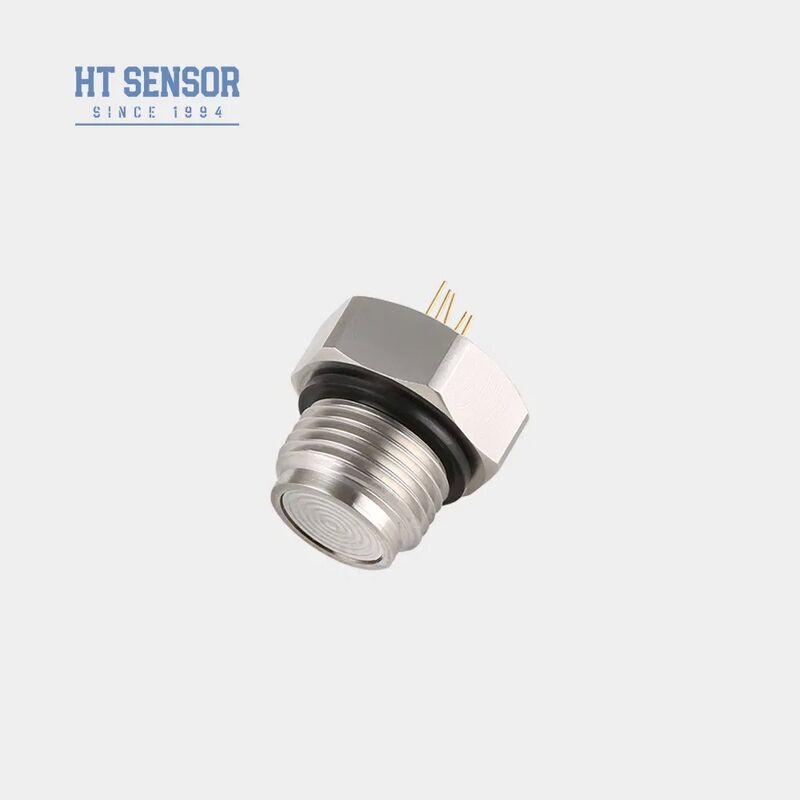

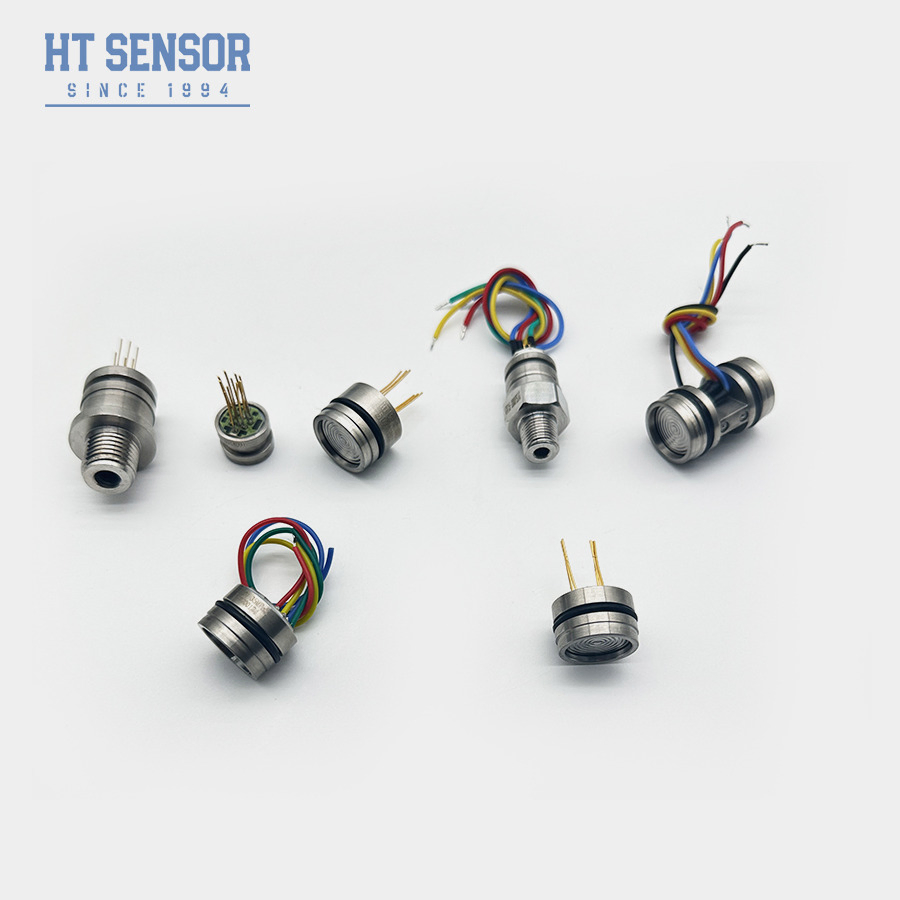

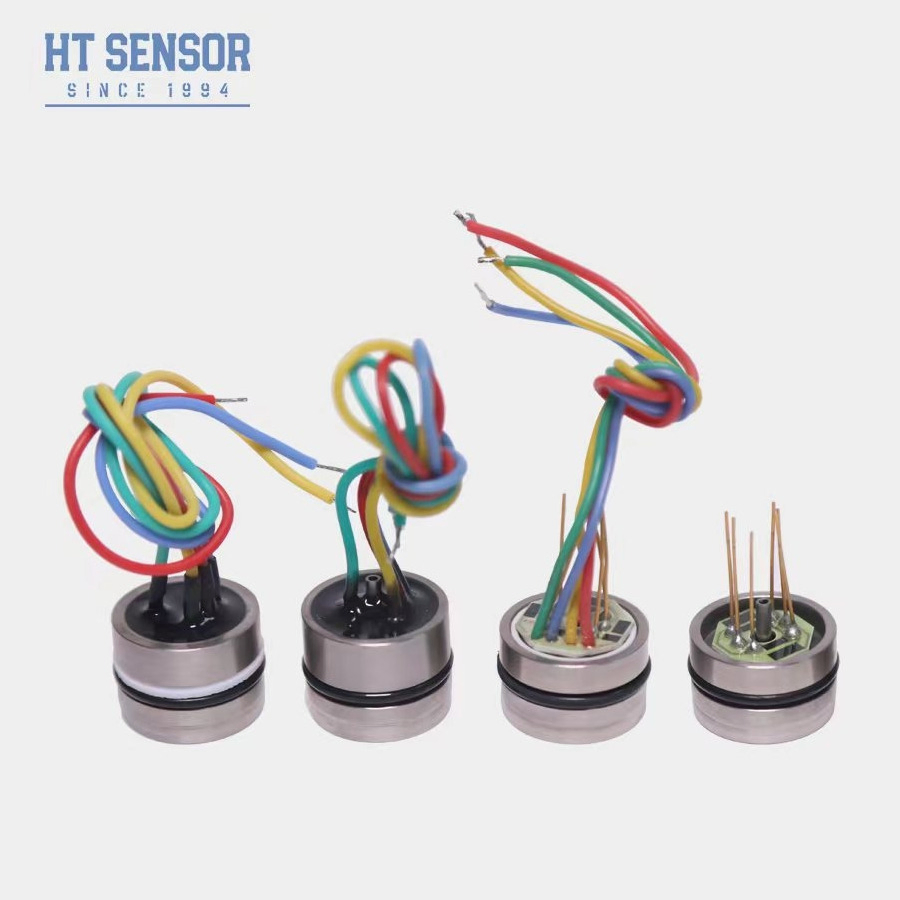

HT24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Sensor Chip
HT24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Sensor Chip HT24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Sensor Chip HT24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Sensor Chip HT24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Sensor Chip HT24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Sensor Chip
اطلاعات پایه
گواهی: RoHS
مقدار حداقل تعداد سفارش: 5
قیمت: 36
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
مدل شماره: HT24 سیگنال خروجی: نوع آنالوگ
مواد: فولاد ضد زنگ نوع سیم کشی: چهار سیم
محیط اندازه گیری: گاز و مایع رتبه بندی IP: IP65
قدرت: 1.5 میلی متر خروجی: MV
موضوع: G1/4 و غیره محدوده اندازه گیری: 10 کیلو پاسکال تا 35 مگا پاسکال
غیر خطی: ± 0.3% FS دمای عملیاتی: -20 تا 80 درجه سانتیگراد
دمای ذخیره سازی: -40 تا 125 درجه سانتیگراد مواد دیافراگم: 316 لیتر
وزن: ~ 55 گرم
برجسته کردن:

سنسور فشار دیافراگم فلاش,سنسور فشار سیلیکون با ضمانت,تراشه حسگر سیلیکون منتشر شده پایدار

,

Silicon pressure sensor with warranty

,

Stable diffused silicon sensor chip

توضیحات محصول

سنسور فشار دیافراگمی هم‌سطح HT24 با تراشه حسگر سیلیکونی پخش‌شده بسیار پایدار
بررسی اجمالی محصول
سنسور فشار پیزورزیستیو سیلیکونی HT24 دارای طراحی دیافراگم هم‌سطح با تراشه سیلیکونی پخش‌شده بسیار پایدار است. فشار از طریق یک دیافراگم فولادی ضد زنگ و روغن سیلیکونی آب‌بندی شده به تراشه حساس منتقل می‌شود و اطمینان حاصل می‌شود که تراشه حساس هرگز مستقیماً با محیط اندازه‌گیری شده تماس پیدا نمی‌کند. این ساختار دیافراگم مسطح تمیز کردن آسان و قابلیت اطمینان بالایی را فراهم می‌کند و آن را برای کاربردهای مواد غذایی، نوشیدنی، دارویی و بهداشتی ایده‌آل می‌کند.
ویژگی های کلیدی
  • فناوری پیشرفته با محفظه فولادی ضد زنگ 316L و مواد دیافراگم ممتاز از جمله تیتانیوم و هستلوی
  • مدارهای فیلم ضخیم برای جبران دمای دقیق و تصحیح نقطه صفر
  • قابلیت اطمینان، تکرارپذیری و پایداری استثنایی
  • ساختار دیافراگم هم‌سطح برای تمیز کردن و نگهداری آسان
کاربردها
  • اندازه گیری فشار گاز و مایع غیر خورنده با سازگاری فولاد ضد زنگ 316L
  • صنایع فرآوری مواد غذایی و نوشیدنی
  • سیستم های کنترل فرآیند صنعتی
  • تولید دارویی
عملکرد الکتریکی
  • منبع تغذیه: ≤2mA DC (معمولاً 1.5mA DC)
  • امپدانس ورودی: 2.5KΩ~6KΩ
  • امپدانس خروجی: 2.5KΩ~6KΩ
  • اتصال الکتریکی: پین های Kovar با روکش طلا یا سیم های با دمای بالا 100 میلی متری
پارامترهای عملکرد
پارامتر Typ حداکثر واحد
غیر خطی بودن ±0.15 ±0.3 %F.S
تکرارپذیری 0.05 0.1 %F.S
هیسترزیس 0.05 0.1 %F.S
خروجی آفست صفر 0±1 0±2 mV
خروجی مقیاس کامل (≤20KPa) 50±10 50±30 mV
خروجی مقیاس کامل (≥35kPa) 100±10 100±30 mV
دریفت دمای آفست صفر (≤20KPa) ±1 ±2 %F.S
دریفت دمای آفست صفر (≥35kPa) ±0.5 ±1 %F.S
دریفت دمای مقیاس کامل (≤20KPa) ±1 ±2 %F.S
دریفت دمای مقیاس کامل (≥35kPa) ±0.5 ±1 %F.S
دمای جبران شده (≤20KPa) 0~50 - ºC
دمای جبران شده (≥35kPa) 0~70 - ºC
دمای عملیاتی -20~80 - ºC
دمای ذخیره سازی -40~125 - ºC
پایداری بلند مدت 0.2 - F.S/سال
مقاومت عایق ≥200MΩ 100VDC - -
زمان پاسخ ≤1ms - -
مشخصات اضافی
اضافه بار مجاز: مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را در نظر بگیرید
فشار ترکیدگی: 5 برابر مقیاس کامل
جنس دیافراگم: 316L
لرزش: بدون تغییر تحت شرایط 10gRMS، 20Hz تا 2000Hz
ضربه: 100g,11ms
آب بندی O-ring: لاستیک نیتریل یا لاستیک فلوئورو
محیط پرکننده: روغن سیلیکون
وزن: ~55g
محدوده های اندازه گیری
گیج (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
مطلق (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
آب بندی شده (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
ساختار کلی
HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 0 HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 1 HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 2
اتصال الکتریکی و جبران سازی
HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 3
نمونه های انتخاب
HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 4
نکات سفارش
  • اطمینان حاصل کنید که تناسب مناسبی بین اندازه هسته و محفظه فرستنده در هنگام مونتاژ وجود دارد تا به هوابندی مورد نیاز برسید
  • در حین مونتاژ محفظه، تراز عمودی را حفظ کنید و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود
  • در صورت عدم سازگاری محیط اندازه گیری شده با دیافراگم هسته و مواد محفظه (316L) در هنگام سفارش، دستورالعمل های ویژه ای ارائه دهید
  • از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از آسیب ناشی از تغییر شکل یا سوراخ شدن جلوگیری شود
  • درگاه فشار هسته های فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا محیط های خورنده به محفظه فشار منفی جلوگیری کنید
  • برای پیکربندی سرب پین به برچسب روی هسته واقعی مراجعه کنید
اطلاعات شرکت
HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 5 HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 6 HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 7 HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 8 HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 9 HT24 حسگر فشار دیافراگم فلش با یک تراشه حسگر سیلیکون بسیار پایدار 10
سوالات متداول
ویژگی های فرستنده های سنسور فشار شما چیست؟
دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
آیا می توانم مشخصات ویژه را سفارشی کنم؟
بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص تنظیم کنند. ما خدمات OEM و ODM را ارائه می دهیم.
ظرفیت تولید شما چقدر است؟
تاسیسات تولیدی ما می توانند تا 30000 فرستنده سنسور فشار در ماه تولید کنند، بنابراین ما کاملاً قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم. با این حال، توصیه می شود قبل از آن با تیم فروش ما تماس بگیرید تا از تولید روان و برنامه ریزی تحویل اطمینان حاصل شود.
مدت زمان تحویل معمول چقدر است؟
5-8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشند.
قیمت محصولات چگونه است؟ تخفیف دارد؟
قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلندمدت.
گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
زمان گارانتی ما 24 ماه پس از حمل و نقل است و تیم پس از فروش ما ظرف 24 ساعت به سوالات شما پاسخ خواهد داد. دستورالعمل از راه دور از طریق شبکه رایانه شخصی همیشه در دسترس است.
