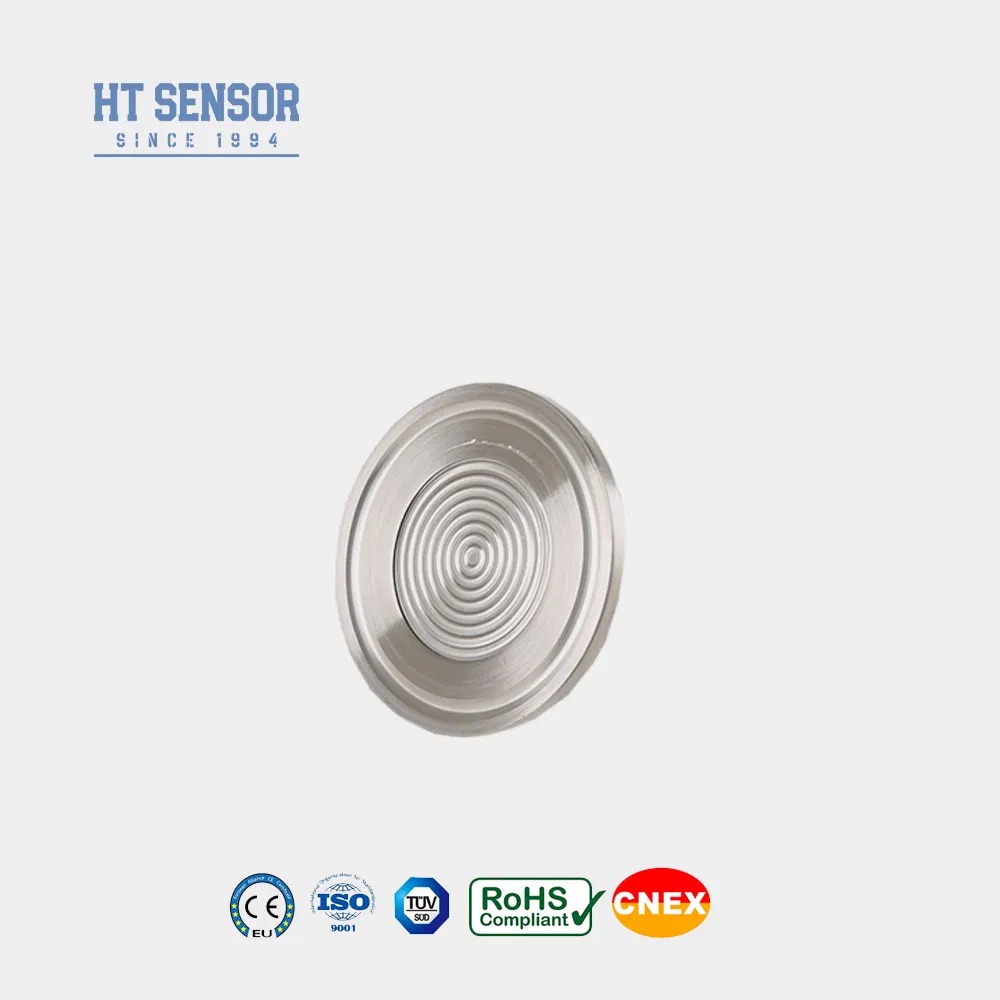

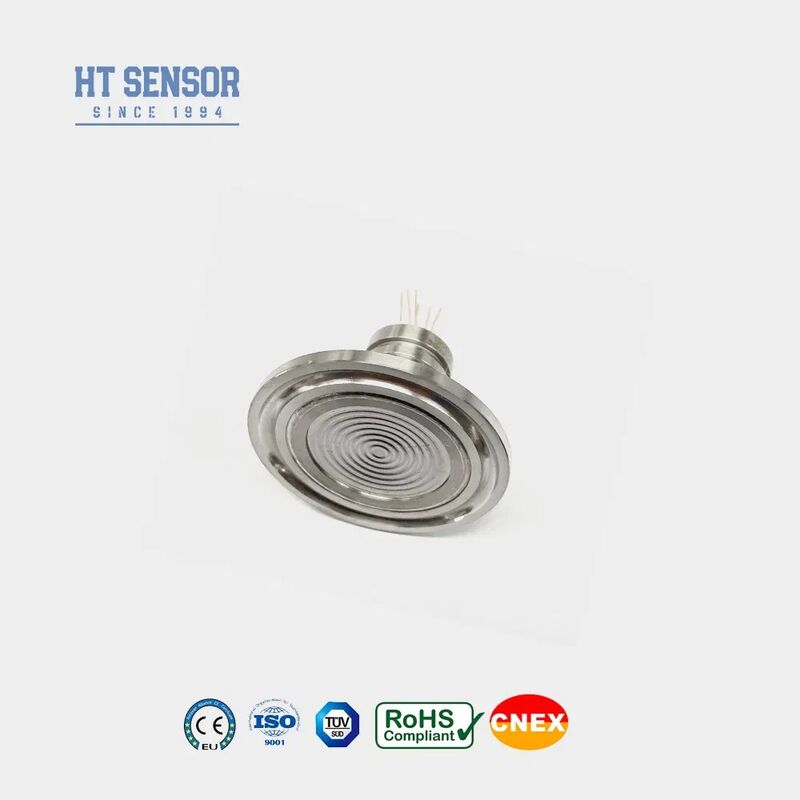

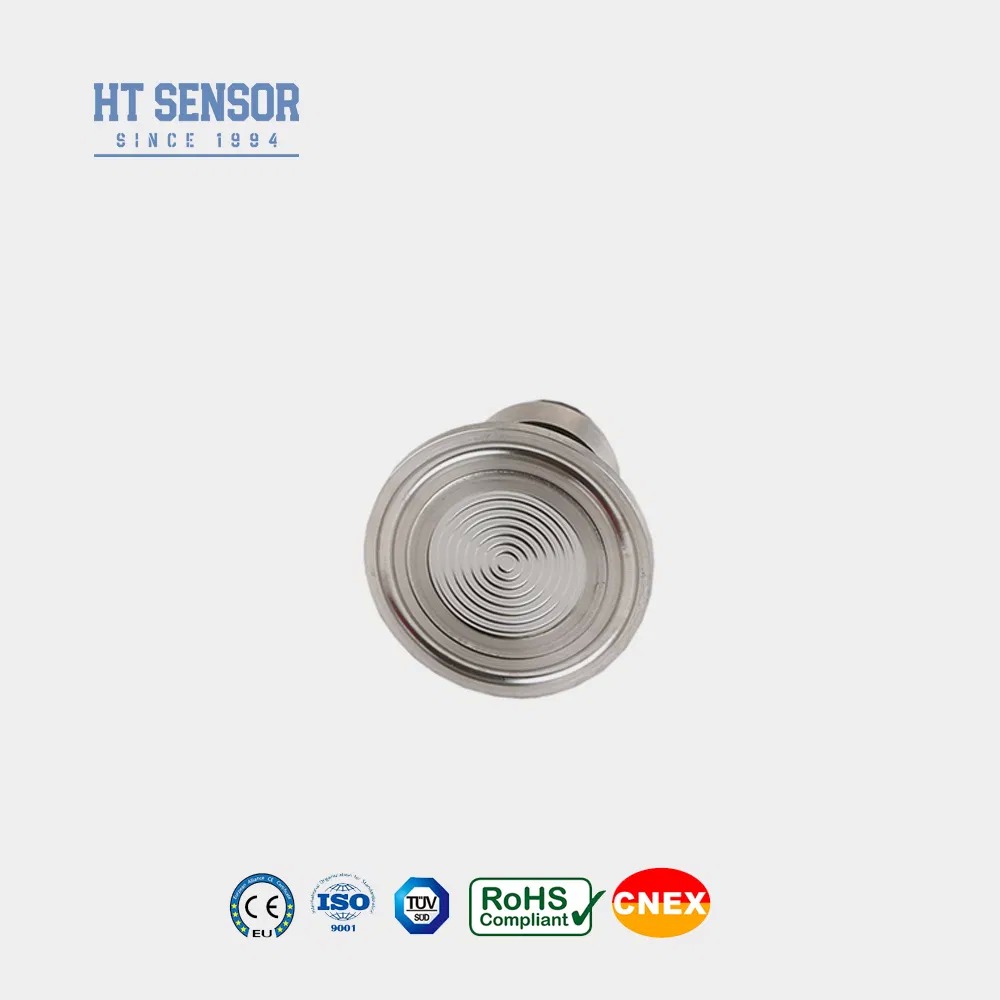

فلش 50.4mm Clamp Sensor سطح دیافراگم برای سنسور فشار
Product Details
| مدل شماره: | HT-IQ | برای: | ترانسمیتر فشار سیلیکونی منتشر شده |
|---|---|---|---|
| نوع سیگنال خروجی: | نوع آنالوگ | مواد: | فولاد ضد زنگ |
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| سفارشی: | سفارشی | قدرت: | 1.5mA/10VDC |
| خروجی: | سیگنال mv | اتصال: | گیره 50.4 |
| جبران دما: | 0-70 | بسته حمل و نقل: | کارتن |
| مشخصات: | 50.4 میلی متر | مبدا: | چین |
| برجسته کردن |
50حسگر فشار کلیمپ.4 میلی متری,سنسور سطح دیافراگم در معرض نور,سنسور فشار سنج با ضمانت,exposed diaphragm level sensor,pressure transducer sensor with warranty |
||
Product Description
سنسور فشار پیزورزیستیو سیلیکونی HT-IQ
مقدمه:
HT-IQ یک سنسور فشار دیافراگم همسطح است که مجهز به یک تراشه سیلیکونی پخش شده بسیار پایدار است. فشار از طریق یک دیافراگم فولادی ضد زنگ و روغن سیلیکون آب بندی شده به تراشه حسگر منتقل می شود و از عدم تماس مستقیم بین تراشه و محیط اندازه گیری شده اطمینان حاصل می شود. این سنسور با طراحی دیافراگم مسطح، تمیز کردن آسان و بسیار قابل اعتماد است و آن را برای کاربردها در صنایعی مانند فرآوری مواد غذایی و بهداشت مناسب می کند.
- با استفاده از فناوری پیشرفته و محفظه فولادی ضد زنگ 316L، همراه با موادی مانند تیتانیوم و Hastelloy برای دیافراگم
- استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر اصلاح
- قابلیت اطمینان، تکرارپذیری و پایداری برجسته
- ساختار دیافراگم همسطح، که تمیز کردن آن را آسان می کند
- مناسب برای اندازه گیری فشار گاز و مایع غیر خورنده با سازگاری 316L فولاد ضد زنگ
- صنایع غذایی و آشامیدنی
- کنترل فرآیند صنعتی
- صنایع دارویی
- منبع تغذیه: ≤2mA DC (معمول 1.5mA DC)
- امپدانس ورودی : 2.5KΩ~6KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ

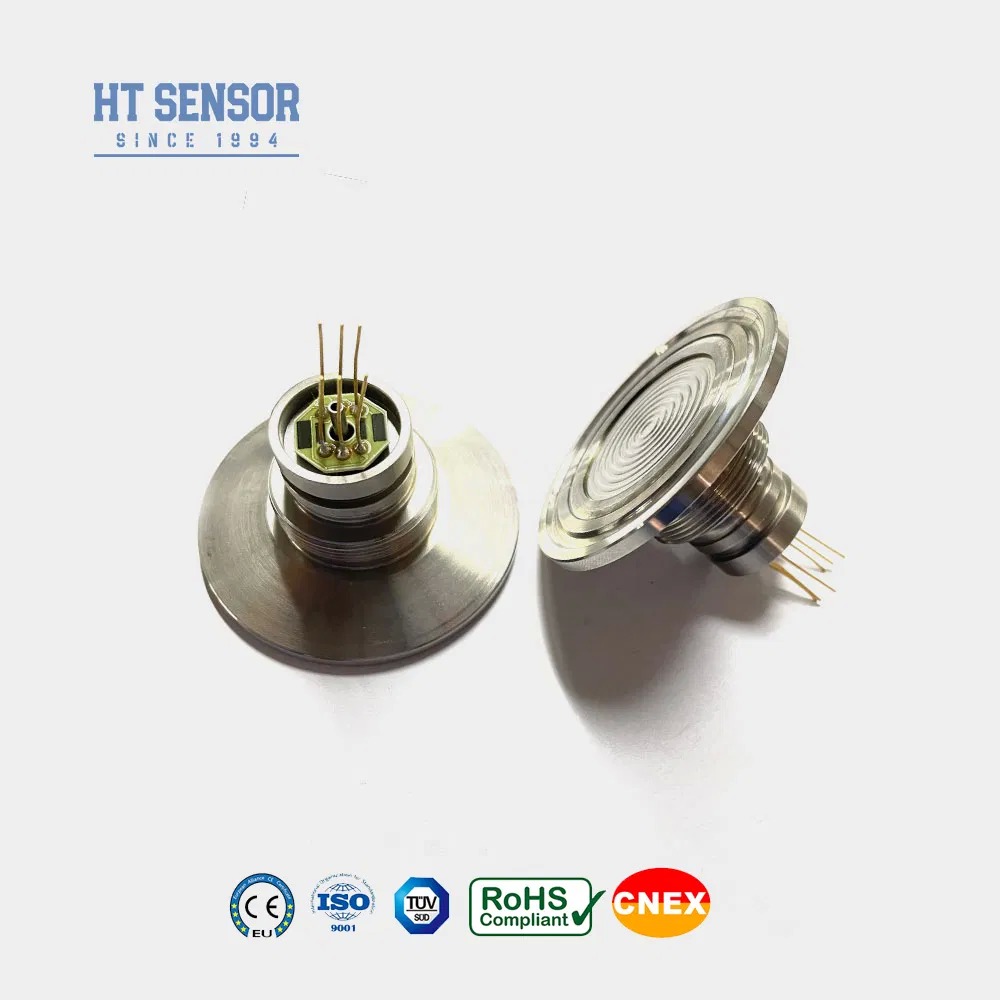

- اتصال الکتریکی: پین های Kovar با روکش طلا یا سیم های با دمای بالا 100 میلی متری.
| پارامترهای عملکرد: | |||||
|---|---|---|---|---|---|
| محدوده اندازه گیری | گیج (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| آب بندی شده (S) | 3500KPaS | ||||
| Typ | حداکثر | واحد | |||
| غیر خطی | ±0.15 | ±0.3 | %F.S | ||
| تکرارپذیری | 0.05 | 0.1 | %F.S | ||
| هیسترزیس | 0.05 | 0.1 | %F.S | ||
| خروجی آفست صفر | 0±1 | 0±2 | mV | ||
| خروجی مقیاس کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| دریفت دما آفست صفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دریفت دما مقیاس کامل | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای جبران شده | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| دمای عملیاتی | -20~80 | ºC | |||
| دمای ذخیره سازی | -40~125 | ºC | |||
| اضافه بار مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120 مگاپاسکال را در نظر بگیرید | ||||
| فشار انفجار | 5X مقیاس کامل | ||||
| پایداری بلند مدت | 0.2 % | F.S/سال | |||
| جنس دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| ضربه | 100g,11ms | ||||
| زمان پاسخ | ≤1ms | ||||
| آب بندی O-ring | لاستیک نیتریل یا لاستیک فلوئورو | ||||
| محیط پرکننده | روغن سیلیکون | ||||
| وزن | ~150g | ||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 1.5mA @25°C | |||||
| ساخت و ساز کلی | |
| ابعاد |
|
| نمونه های انتخاب |
| نکات سفارش |
آب بندی مورد نیاز برسید
2. در هنگام مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده است و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3. اگر محیط اندازه گیری شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، باید دستورالعمل های ویژه ای در هنگام ثبت سفارش ارائه شود.
4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از آسیب دیدن هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم جلوگیری شود.
5. پورت فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا محیط های خورنده به محفظه فشار منفی هسته جلوگیری کنید.
6. اگر تغییری در سیم های پین وجود دارد، برای مرجع به برچسب روی هسته واقعی مراجعه کنید.
| پرسش و پاسخ |
-
س: ویژگی های اصلی فرستنده های سنسور فشار شما چیست؟
پاسخ: آنها دقت بالا، دوام قوی و عملکرد قابل اعتماد را ارائه می دهند. گزینه های سفارشی سازی نیز در دسترس هستند. -
س: آیا می توانید مشخصات ویژه را در نظر بگیرید؟
پاسخ: بله. تیم مهندسی ما می تواند محصولات سفارشی را برای پاسخگویی به نیازهای خاص توسعه دهد. ما خدمات OEM و ODM را ارائه می دهیم. -
س: ظرفیت تولید شما چقدر است؟
پاسخ: امکانات ما می تواند تا 30000 فرستنده سنسور فشار در ماه تولید کند و اطمینان حاصل شود که می توانیم سفارشات با حجم بالا را مدیریت کنیم. توصیه می کنیم قبل از تماس با تیم فروش ما برای تایید برنامه ریزی و اطمینان از تولید و تحویل روان. -
س: زمان تحویل معمول چقدر است؟
پاسخ: مدل های استاندارد ظرف 5 تا 8 روز کاری تحویل داده می شوند. زمان تحویل محصولات سفارشی ممکن است متفاوت باشد. -
س: قیمت محصولات شما چگونه است؟ آیا تخفیف در دسترس است؟
پاسخ: ما قیمت گذاری رقابتی را ارائه می دهیم، با تخفیف برای خریدهای عمده یا مشارکت های بلند مدت. -
س: گارانتی محصول و سیاست خدمات پس از فروش شما چیست؟
پاسخ: محصولات ما دارای 24 ماه گارانتی از تاریخ حمل و نقل هستند. تیم پس از فروش ما ظرف 24 ساعت به سوالات پاسخ می دهد و در صورت نیاز می تواند از طریق اتصال شبکه رایانه شخصی راهنمایی از راه دور ارائه دهد.
