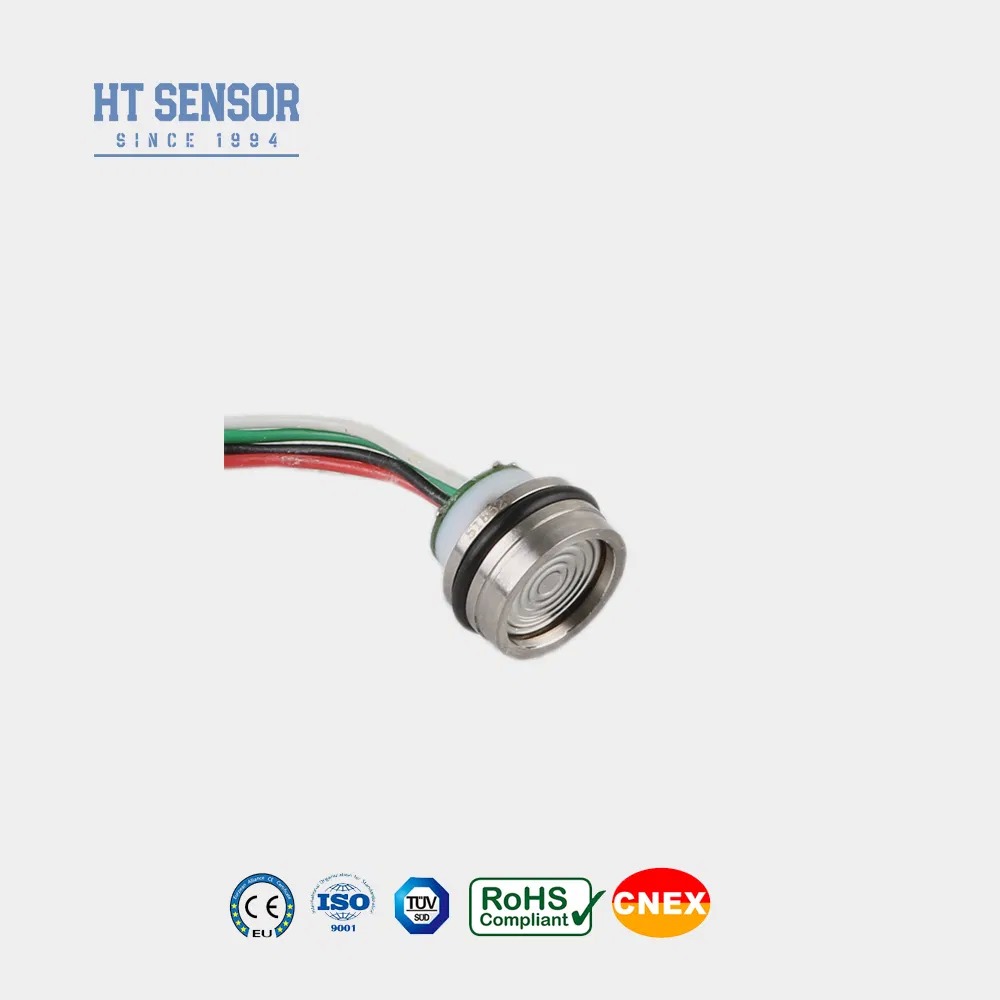

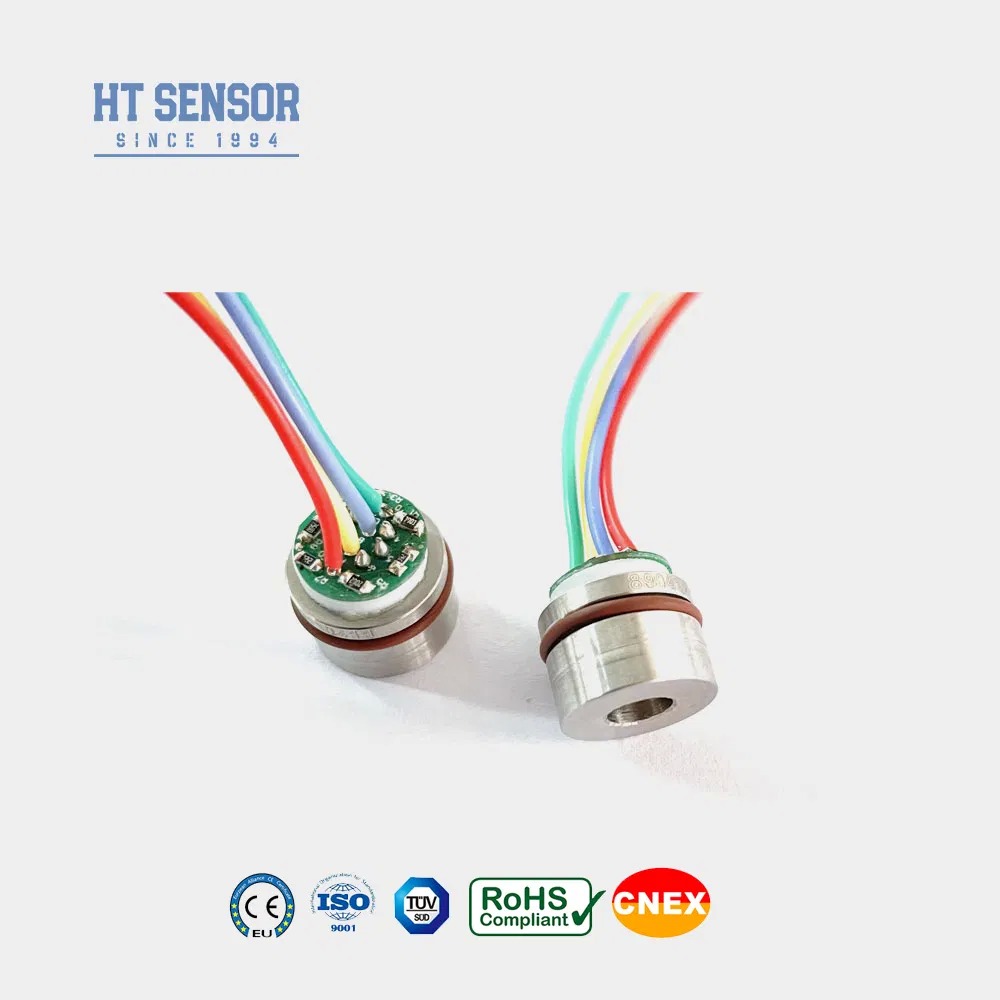

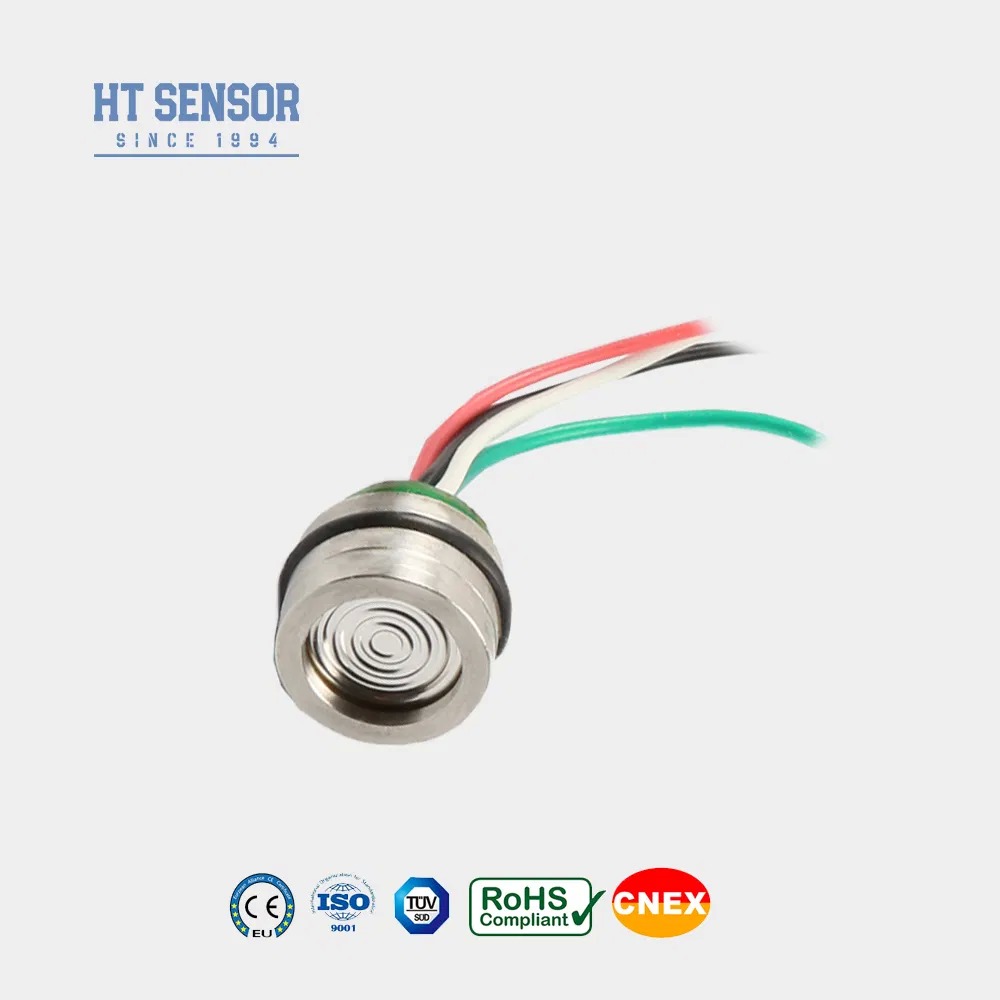

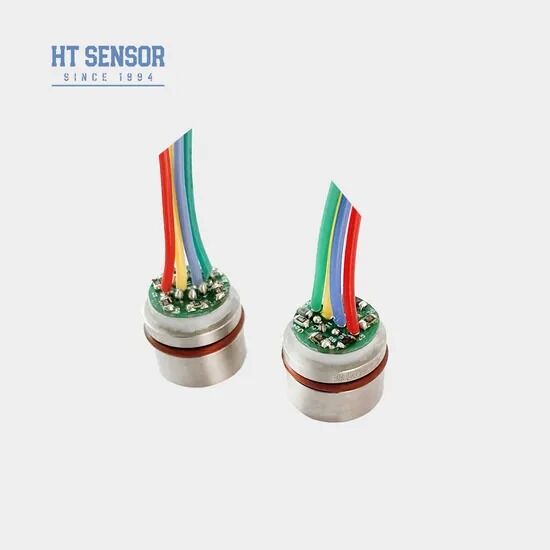

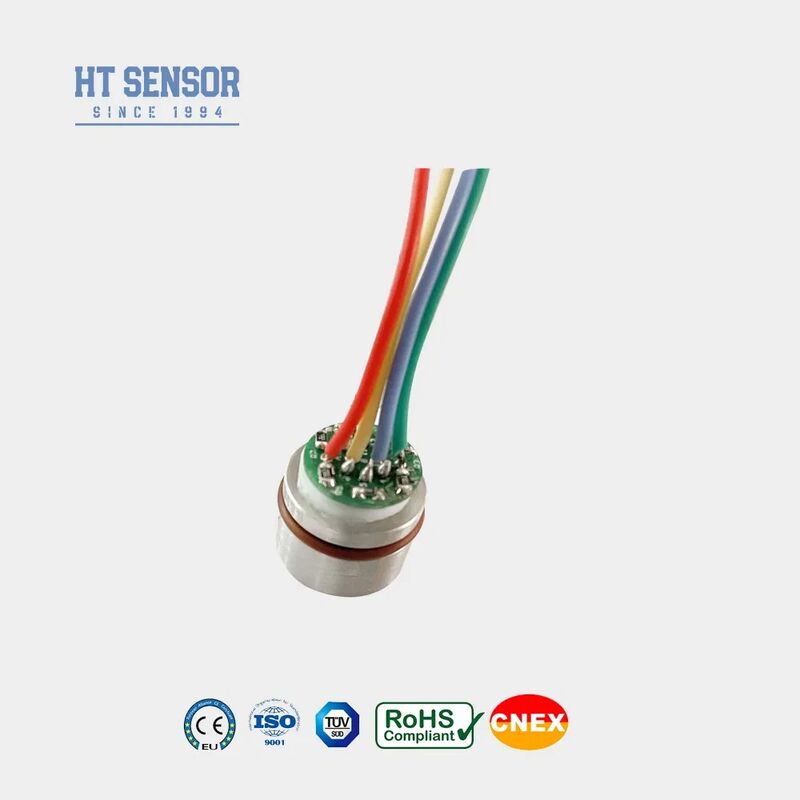

حسگر HT 10VDC قدرت HT15V سیلیکون سنسور فشار سطح سلول سنسور
Product Details
| مدل شماره: | HT15V | برای: | ترانسمیتر فشار سیلیکونی منتشر شده |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | نوع سیم کشی: | چهار سیم |
| محیط اندازه گیری: | گاز و مایع | رتبه بندی IP: | IP65 |
| سفارشی: | سفارشی | کلمات کلیدی: | سنسور کوچک |
| تهیه کردن: | 5-10VDC | سیم: | سیم سیلیکونی 13 میلیمتری |
| خروجی: | mv sigal | بسته حمل و نقل: | کارتن |
| مشخصات: | 15 میلی متر | علامت تجاری: | "هنگتونگ" |
| مبدا: | چین | کد Hs: | 9026209090 |
| برجسته کردن |
حسگر فشار سیلیکونی HT15V,سنسور سطح قدرت 10VDC,حسگر فشار فرستنده HT,10VDC power level sensor,HT pressure transmitter sensor |
||
Product Description
سنسور فشار پیزورزیستیو سیلیکونی HT15V
مقدمه:
HT15V یک سنسور فشار پیزورزیستیو سیلیکونی است که دارای یک هسته عنصر سیلیکونی پخش شده بسیار پایدار است. این سنسور از اثر پیزورزیستیو سیلیکون پخش شده برای اندازه گیری دقیق فشارهای مایع و گاز استفاده می کند. این سنسور در کاربردهای مختلفی از جمله کمپرسورهای هوا و سیستم های تبرید کاربرد گسترده ای دارد. .
ویژگی های محصولخروجی ولتاژ حالت مشترک: 50٪ ورودی (معمولی)
- از فناوری پیشرفته استفاده می کند و در یک محفظه 316L استیل ضد زنگ محصور شده است.محدوده اندازه گیری گسترده 0~300KPa~40MpaS
- قابلیت اطمینان بالا و پایداری عالی
- ±2
- کاربردها
- طراحی فشرده، ایده آل برای کاربردهایی با فضای محدود .
- در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود .
- معمولاً در سیستم های تبرید و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود.عملکرد الکتریکی
- :
- امپدانس ورودی: 4KΩ~20KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ
- اتصال الکتریکی: سیم با دمای بالا 100 میلی متری، کابل روبانی
- پارامترهای عملکرد:
- محدوده اندازه گیری
| گیج (G) | |||||
|---|---|---|---|---|---|
| 300kpa,350KPa,1000KPa,2000Kpa | مطلق (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | |||
| مهر و موم شده (S) | 3500KPaS,7MPaS,10MPaS,20MPa | ||||
| ,30MPa | Typحداکثر | ||||
| واحد | غیر خطی بودن | ||||
| ±0.15±2 | %F.S | تکرارپذیری | 0~70 | ||
| 0.1 | %F.S | خروجی آفست صفر | 0~70 | ||
| 0.050.1 | %F.S | خروجی آفست صفر | 0~70 | ||
| 0±1±2 | mV | خروجی مقیاس کامل | |||
| 100±1±2 | mV | دریفت دما آفست صفر | |||
| ±0.8±2 | %F.S | دمای جبران شده | 0~70 | ||
| ±2 | %F.S | دمای جبران شده | 0~70 | ||
| ºC | دمای عملیاتی | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را در نظر بگیرید | |||
| ºC | دمای ذخیره سازی | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را در نظر بگیرید | |||
| ºC | اضافه بار مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را در نظر بگیرید | |||
| فشار ترکیدگی | 5X مقیاس کامل | ||||
| پایداری بلند مدت | 0.2 % | ||||
| F.S/سال | جنس دیافراگم | 316L | |||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| ضربه | 100g,11ms | ||||
| واشر O-ring | لاستیک نیتریل یا لاستیک فلوئورو | ||||
| مایع پرکننده | روغن سیلیکون | ||||
| وزن | ~20g | ||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 10V @25ºC | ساخت و ساز کلی | ||||
| ابعاد | |||||
| اتصال الکتریکی و جبران سازی | |
| نمونه های انتخاب | |
| نکات سفارش |
|
| در هنگام نصب، از فاصله مناسب بین هسته و محفظه فرستنده اطمینان حاصل کنید تا الزامات هوابندی مشخص شده را برآورده کنید. |
| هنگام مونتاژ محفظه، تراز عمودی را حفظ کنید و فشار را به طور مساوی اعمال کنید تا از اتصال یا آسیب به صفحه جبران جلوگیری شود. |
- اطمینان حاصل کنید که محیط اندازه گیری شده با دیافراگم هسته و مواد محفظه (فولاد ضد زنگ 316L) سازگار است.
- با دست یا اشیاء تیز به دیافراگم سنسور فشار وارد نکنید، زیرا تغییر شکل یا سوراخ شدن ممکن است باعث آسیب داخلی به هسته شود.
- درگاه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود رطوبت، بخار یا مواد خورنده به محفظه فشار منفی جلوگیری کنید.
- اگر اصلاحاتی در سیم کشی پین مورد نیاز است، همیشه برای اتصالات صحیح به برچسب متصل شده به هسته واقعی مراجعه کنید.
- پرسش و پاسخ
- 1. س: ویژگی های فرستنده های سنسور فشار شما چیست؟
| پاسخ: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است. |
پاسخ: زمان گارانتی ما 24 ماه پس از حمل و نقل است و خدمات پس از فروش ما در 24 ساعت به سوالات شما پاسخ می دهد، آموزش از راه دور توسط شبکه کامپیوتری همیشه در دسترس است.
پاسخ: زمان گارانتی ما 24 ماه پس از حمل و نقل است و خدمات پس از فروش ما در 24 ساعت به سوالات شما پاسخ می دهد، آموزش از راه دور توسط شبکه کامپیوتری همیشه در دسترس است.
