سنسور فشار میکرو کوچک فولاد ضد زنگ، سلول بار فشار با دقت بالا، سنسور مبدل فشار
Product Details
| مدل شماره: | HT15V | برای: | ترانسمیتر فشار سیلیکونی منتشر شده |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | نوع سیم کشی: | چهار سیم |
| محیط اندازه گیری: | گاز و مایع | سفارشی: | سفارشی |
| تهیه کردن: | 5-10VDC | سیم: | سیم سیلیکونی 13 میلیمتری |
| خروجی: | mv sigal | بسته حمل و نقل: | کارتن |
| دیا: | 15 میلی متر | علامت تجاری: | "هنگتونگ" |
| مبدا: | چین | کد Hs: | 9026209090 |
| برجسته کردن |
سنسور فشار فولاد ضد زنگ,لودسل با دقت بالا,مبدل فشار میکرو,high accuracy load cell,micro pressure transducer |
||
Product Description

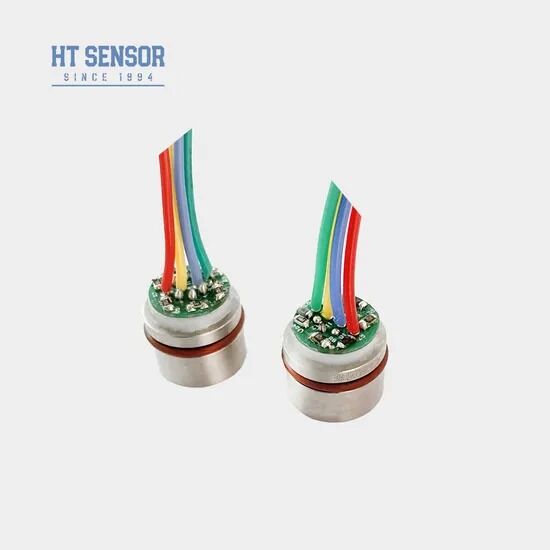

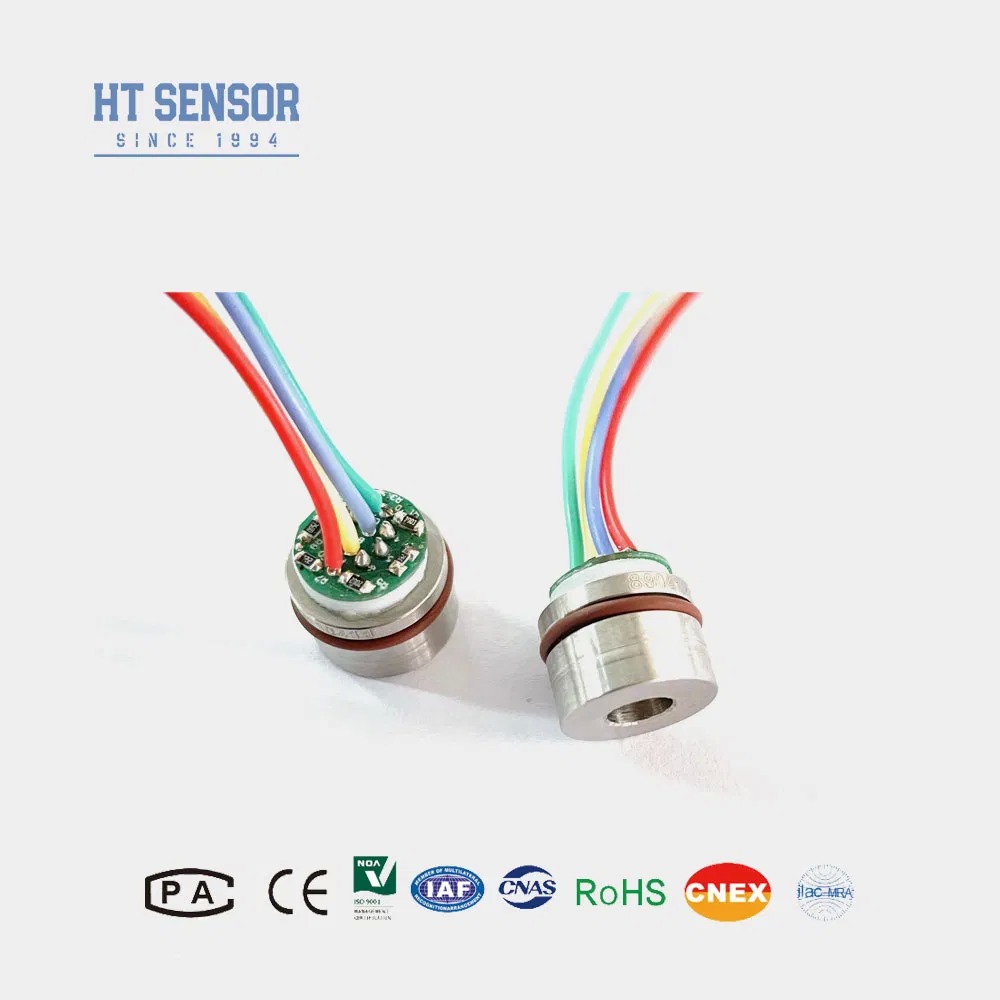

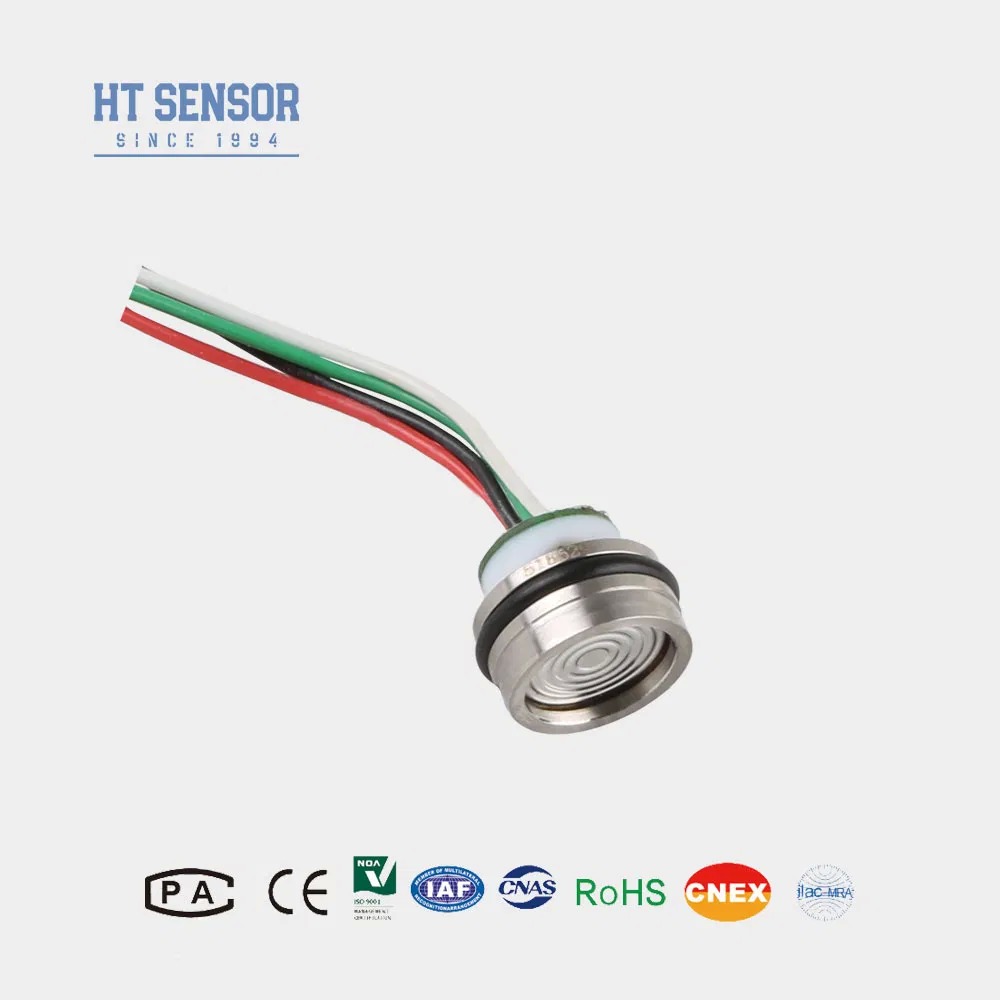

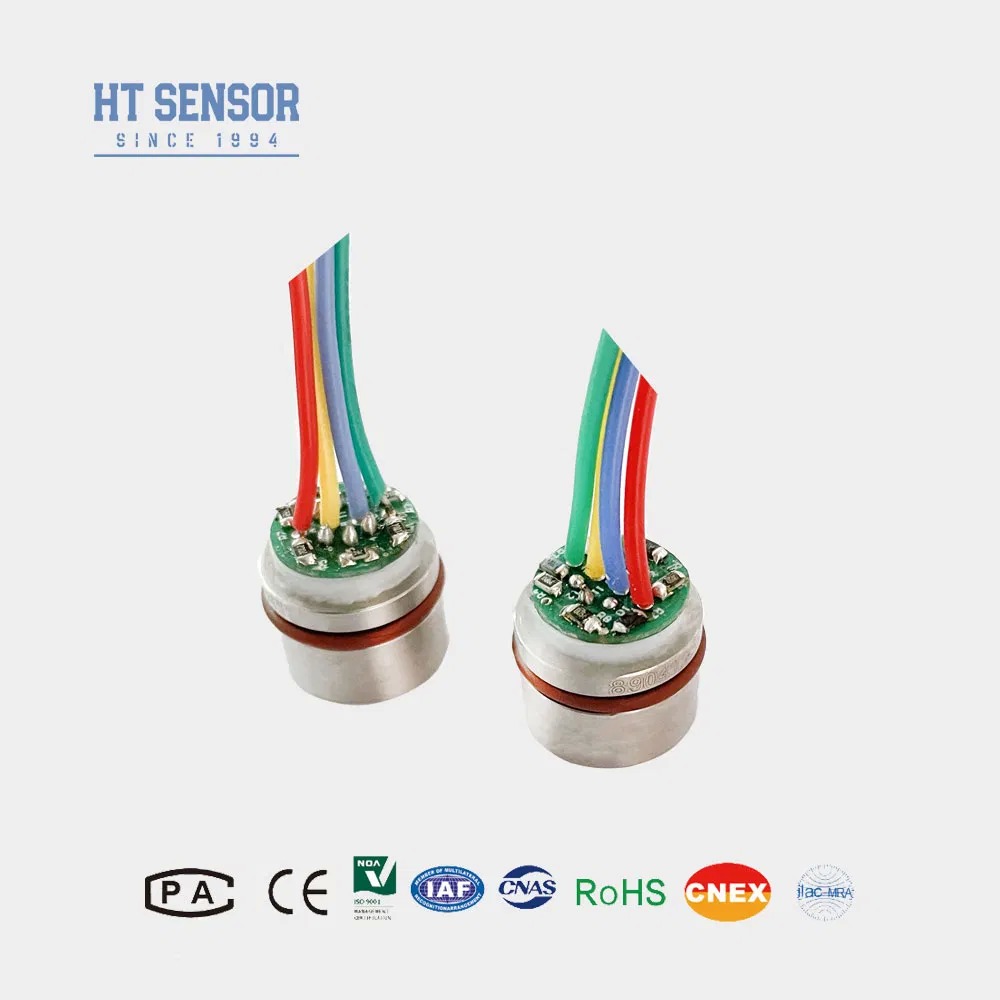

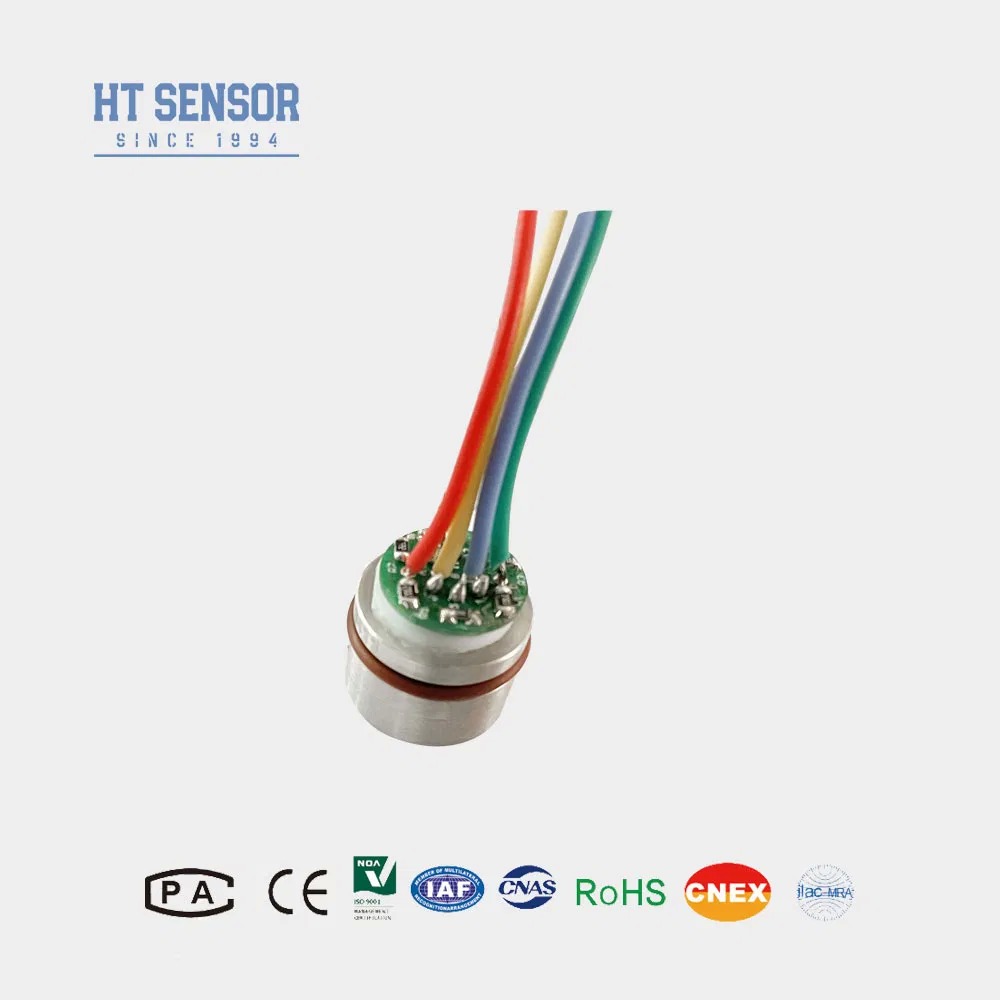

HT15V سیلیکون Piezoresistive فشار سنسور
مقدمه:
HT15V یک سنسور فشار سیلیکون پیزورسیستیو با یک هسته عنصر سیلیکون بسیار پایدار است.آن را به کار می گیرد اثر piezoresistive از سیلیکون پخش برای اندازه گیری دقیق از هر دو فشار مایع و گازاین سنسور استفاده گسترده ای در کاربردهای مختلف از جمله کمپرسورهای هوا و سیستم های خنک کننده دارد..
ویژگی های محصول:
- از تکنولوژی پیشرفته استفاده می کند و در یک فولاد ضد زنگ 316L گنجانده شده استمسکن
- محدوده اندازه گیری گسترده 0 ~ 350KPa ~ 60MpaS
- قابلیت اطمینان بالا و ثبات عالی
- منبع ولتاژ ثابت
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- طراحی جمع و جور، ایده آل برای کاربردهای با فضای محدود
- استفاده می شود در سیستم های کنترل فرآیند برای نظارت و کنترل فشار
- معمولاً در سیستم های خنک کننده و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود
- منبع برق: ≤10VDC
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی: 100 میلی متر سیم درجه حرارت بالا، کابل نوار
| پارامترهای عملکرد: | |||||
|---|---|---|---|---|---|
| محدوده اندازه گیری | گج ((G) | 350KPa، 1000KPa، 2000Kpa | |||
| مطلق ((A) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده |
3500KPaS، 7MPaS، 10MPaS، 20MPa |
||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | 100±1 | 100±2 | mV | ||
| صفر Temp Offset. Drift | ±0.8 | ±2 | %F.S | ||
| دمای کامل مقیاس | ±0.8 | ±2 | %F.S | ||
| معاوضات موقت | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را بگیرید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~20 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 10V @ 25oC | |||||
| طرح ساخت و ساز | |
| ابعاد | |
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
هوا مورد نیاز فشرده سازی
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
| پرسش و پاسخ |
1س: ویژگی های اصلی فرستنده های سنسور فشار شما چیست؟
A: فرستنده های ما با دقت بالا، دوام طولانی مدت و عملکرد قابل اعتماد مشخص می شوند. گزینه های سفارشی سازی برای پاسخگویی به نیازهای خاص برنامه در دسترس هستند.
2سوال: مي تونم مشخصات خاص رو درخواست کنم؟
A: بله، ما از خدمات OEM و ODM پشتیبانی می کنیم. تیم مهندسی ما می تواند راه حل های سفارشی را بر اساس نیازهای فنی و عملیاتی شما ارائه دهد.
3سوال: ظرفیت تولید ماهانه شما چقدر است؟
پاسخ: ما ظرفیت تولید تا 30 هزار واحد در ماه را داریم، که به ما امکان می دهد از سفارشات حجم بزرگ پشتیبانی کنیم.ما توصیه می کنیم که با تیم فروش ما هماهنگ شوید.
4س: زمان تحویل معمول چیست؟
A: مدل های استاندارد به طور معمول در عرض 5 ~ 8 روز کاری تحویل داده می شوند. زمان تحویل برای محصولات سفارشی بسته به مشخصات ممکن است متفاوت باشد.
5. س: ساختار قیمت شما چیست؟ آیا تخفیف حجم در دسترس است؟
ج: ما قیمت رقابتی با تخفیف های جذاب برای خرید عمده و قراردادهای همکاری بلند مدت ارائه می دهیم.
6. س: سیاست های تضمین و پشتیبانی پس از فروش شما چیست؟
ج: تمام محصولات با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند.تیم پس از فروش ما تضمین پاسخ در عرض 24 ساعت و ارائه کمک از راه دور از طریق اتصال مبتنی بر کامپیوتر در صورت نیاز.
