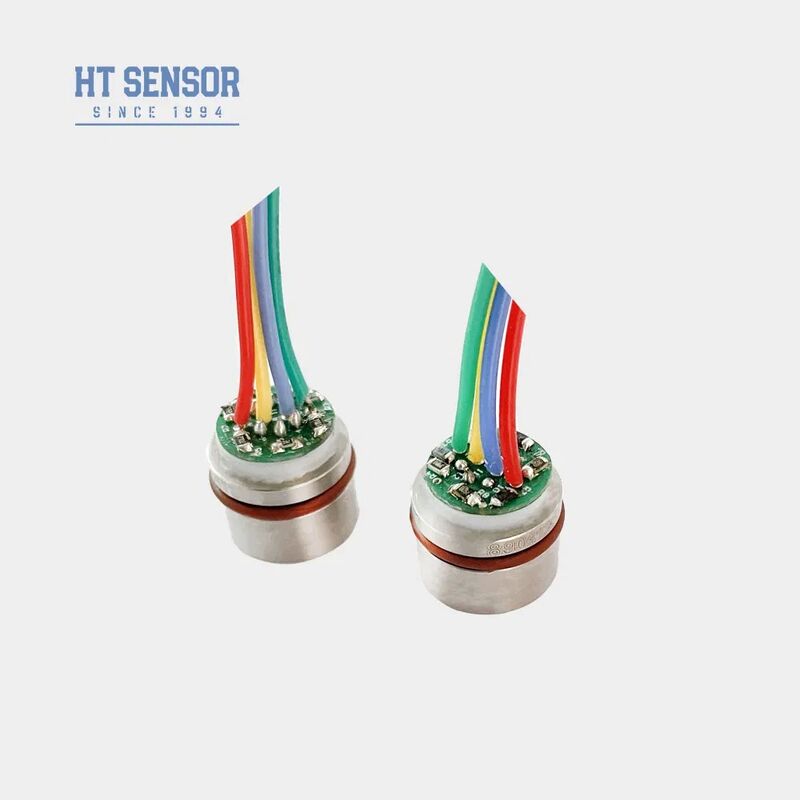

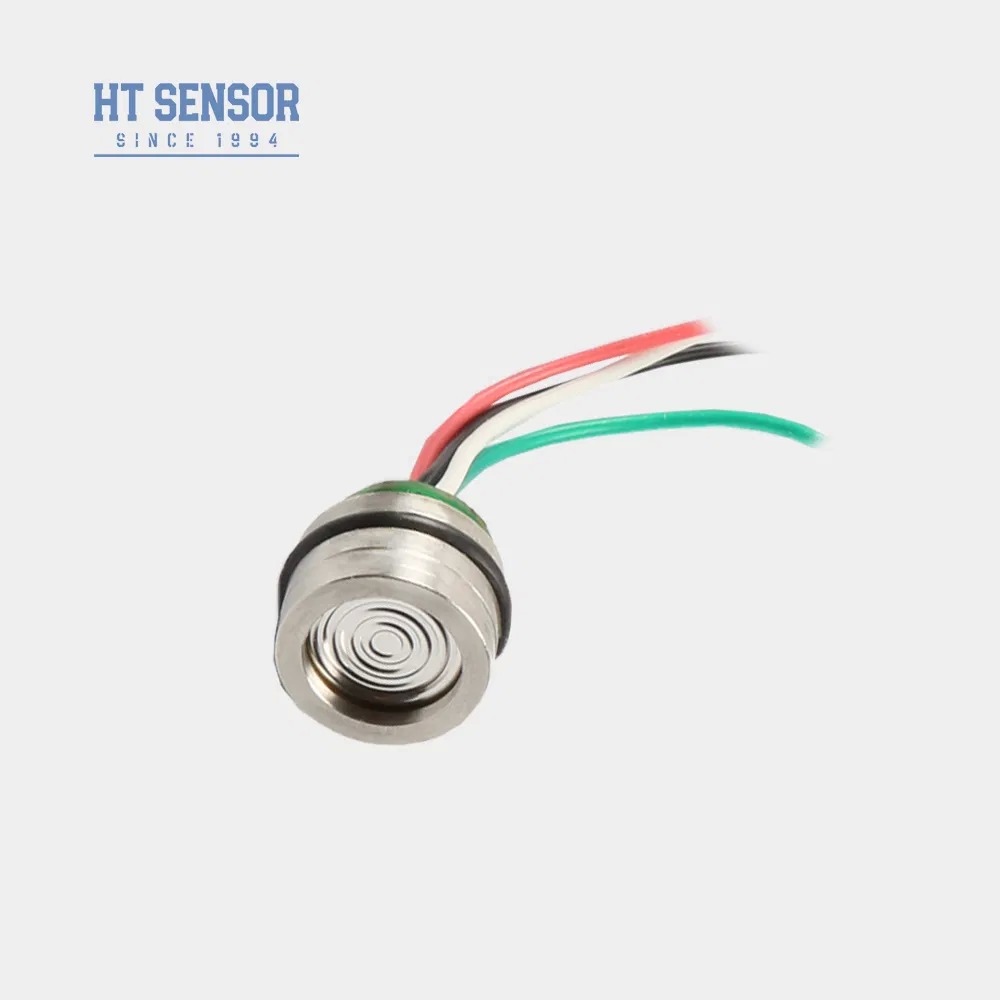

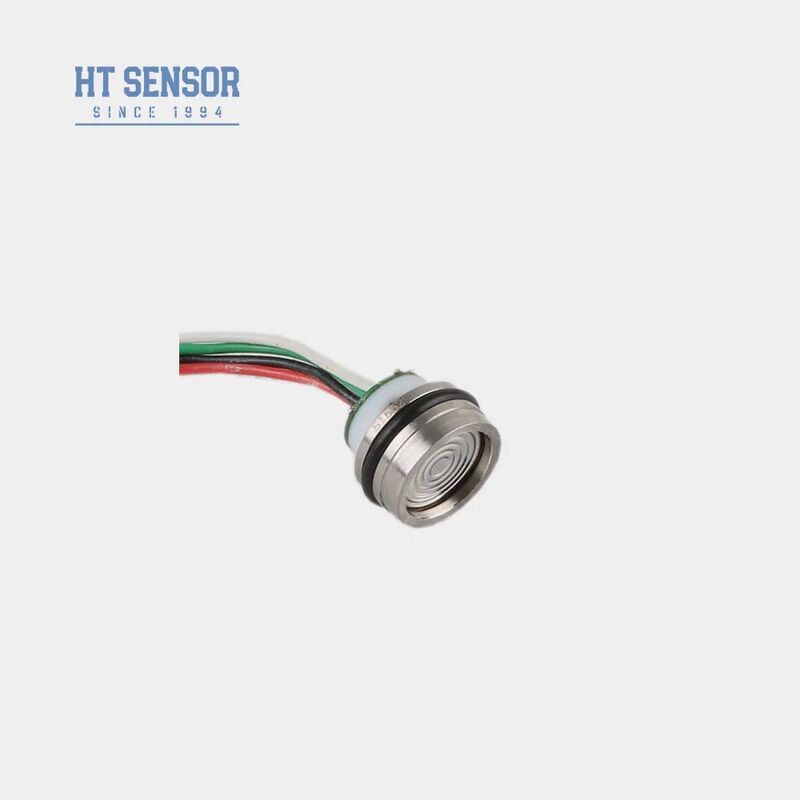

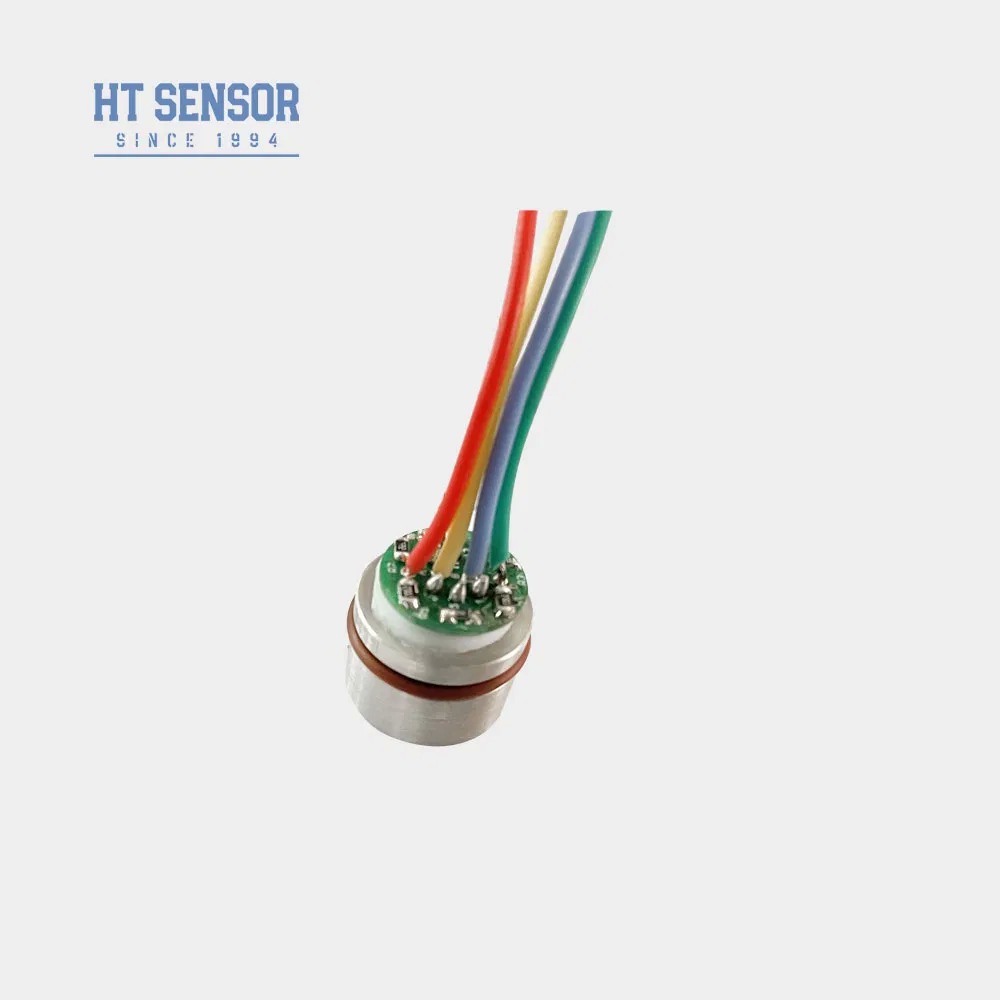

سنسور فشار با فیلم عایق 15 میلی متری پر از روغن با تعویض دمای سنسور سطح سیلیکون سنسور فشار
Product Details
| مدل شماره: | HT15V | برای: | ترانسمیتر فشار سیلیکونی منتشر شده |
|---|---|---|---|
| نوع سیگنال خروجی: | نوع آنالوگ mv sigal | مواد: | فولاد ضد زنگ |
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| سفارشی: | سفارشی | تهیه کردن: | 5-10VDC |
| سیم: | سیم سیلیکونی 13 میلیمتری | بسته حمل و نقل: | کارتن |
| مشخصات: | 15 میلی متر | علامت تجاری: | "هنگتونگ" |
| مبدا: | چین | کد Hs: | 9026209090 |
| برجسته کردن |
حسگر فشار معاوضگی درجه حرارت,حسگر فیلم ایزولاسیون پر شده از روغن,فرستنده فشار سطح 15 میلی متری,oil-filled isolation film sensor,15mm level pressure transmitter |
||
Product Description
مقدمه:
HT15V یک سنسور فشار سیلیکون پیزورسیستیو با یک هسته عنصر سیلیکون بسیار پایدار است.آن را به کار می گیرد اثر piezoresistive از سیلیکون پخش برای اندازه گیری دقیق از هر دو فشار مایع و گازاین سنسور استفاده گسترده ای در کاربردهای مختلف از جمله کمپرسورهای هوا و سیستم های خنک کننده دارد..
ویژگی های محصول:
- از تکنولوژی پیشرفته استفاده می کند و در یک فولاد ضد زنگ 316L گنجانده شده استمسکن.
- محدوده اندازه گیری گسترده 0 ~ 300KPa ~ 30MpaS.
- قابلیت اطمینان بالا و ثبات عالی.
- ولتاژ ثابت
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- طراحی جمع و جور، ایده آل برای برنامه های کاربردی با فضای محدود.
- در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود.
- معمولا در سیستم های خنک کننده و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود.
- منبع برق: ≤10VDC.
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولی).
- مقاومت ورودی: 4KΩ ~ 20KΩ.
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتريکي: 100ميلي متر سيم درجه حرارت بالا، کابل نوار
| پارامترهای عملکرد: | |||||
|---|---|---|---|---|---|
| محدوده اندازه گیری | گج ((G) | 350KPa، 1000KPa، 2000Kpa | |||
| مطلق ((A) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS,7MPaS,10MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | 100±1 | 100±2 | mV | ||
| صفر Temp Offset. Drift | ±0.8 | ±2 | %F.S | ||
| دمای کامل مقیاس | ±0.8 | ±2 | %F.S | ||
| معاوضات موقت | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را بگیرید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~20 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 10V @ 25oC | |||||
| طرح ساخت و ساز | |
| ابعاد | |
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
1. اطمینان از فاصله مناسب بین هسته و خانه فرستنده در طول مونتاژ برای پاسخگویی به الزامات هواپیمایی مشخص شده.
2در هنگام جمع آوری هاسینگ، تراز عمودی را حفظ کنید و فشار یکنواخت را اعمال کنید تا از اتصال یا آسیب به صفحه جبران جلوگیری شود.
3اگر رسانه اندازه گیری با دیافراگم هسته ای یا مواد محفظه (316L) ناسازگار باشد، لطفاً در هنگام سفارش یادداشت های خاص را ارائه دهید.
4با دست ها یا اشیاء تیز به دیافراگم سنسور فشار ندهید، زیرا تغییر شکل یا سوراخ کردن ممکن است باعث آسیب داخلی به هسته شود.
5. هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود رطوبت، بخار یا مواد خوردنی به اتاق فشار منفی جلوگیری کنید.
6. اگر سیم کشی پین اصلاح شده است، همیشه به برچسب متصل به هسته واقعی برای اتصال صحیح مراجعه کنید.
| پرسش و پاسخ |
1س: ویژگی های اصلی فرستنده های سنسور فشار شما چیست؟
A: فرستنده های ما با دقت بالا، دوام طولانی مدت و عملکرد قابل اعتماد مشخص می شوند. گزینه های سفارشی سازی برای پاسخگویی به نیازهای خاص برنامه در دسترس هستند.
2سوال: مي تونم مشخصات خاص رو درخواست کنم؟
A: بله، ما از خدمات OEM و ODM پشتیبانی می کنیم. تیم مهندسی ما می تواند راه حل های سفارشی را بر اساس نیازهای فنی و عملیاتی شما ارائه دهد.
3سوال: ظرفیت تولید ماهانه شما چقدر است؟
پاسخ: ما ظرفیت تولید تا 30 هزار واحد در ماه را داریم، که به ما امکان می دهد از سفارشات حجم بزرگ پشتیبانی کنیم.ما توصیه می کنیم که با تیم فروش ما هماهنگ شوید.
4س: زمان تحویل معمول چیست؟
A: مدل های استاندارد به طور معمول در عرض 5 ~ 8 روز کاری تحویل داده می شوند. زمان تحویل برای محصولات سفارشی بسته به مشخصات ممکن است متفاوت باشد.
5. س: ساختار قیمت شما چیست؟ آیا تخفیف حجم در دسترس است؟
ج: ما قیمت رقابتی با تخفیف های جذاب برای خرید عمده و قراردادهای همکاری بلند مدت ارائه می دهیم.
6. س: سیاست های تضمین و پشتیبانی پس از فروش شما چیست؟
ج: تمام محصولات با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند.تیم پس از فروش ما تضمین پاسخ در عرض 24 ساعت و ارائه کمک از راه دور از طریق اتصال مبتنی بر کامپیوتر در صورت نیاز.
