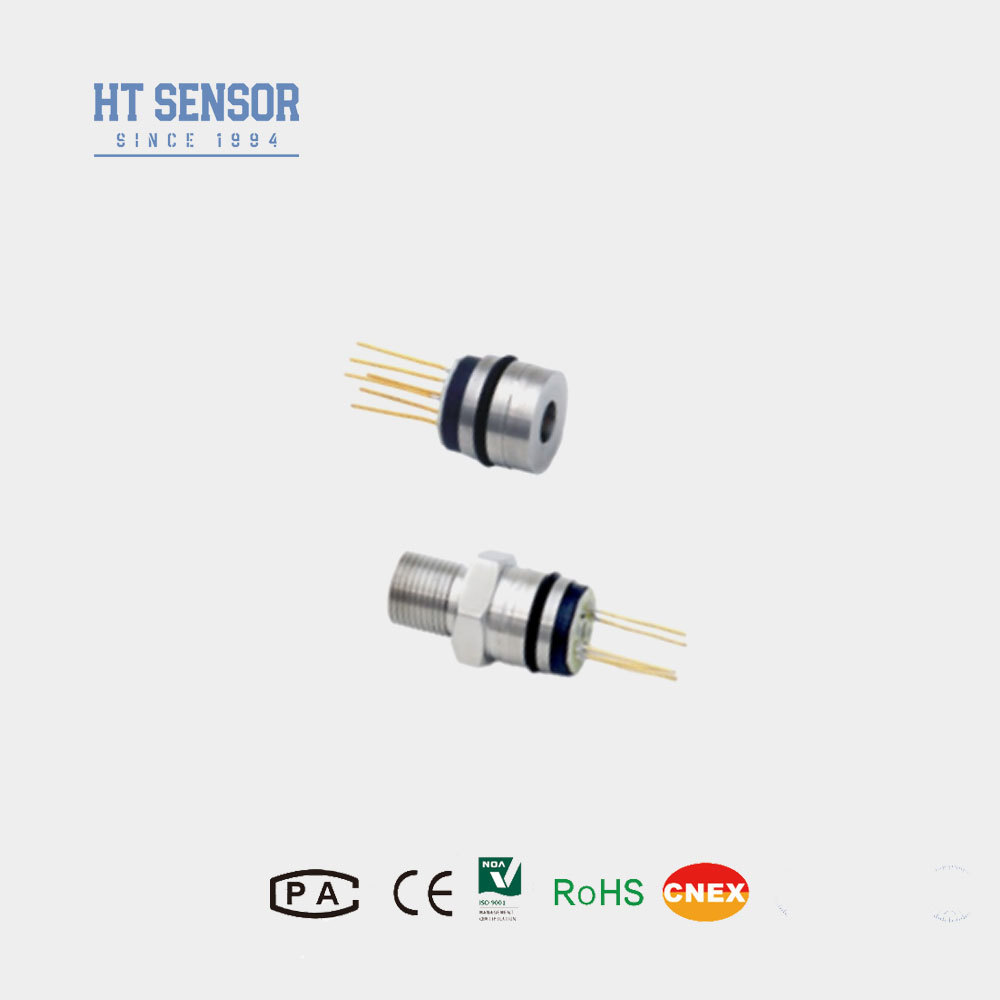

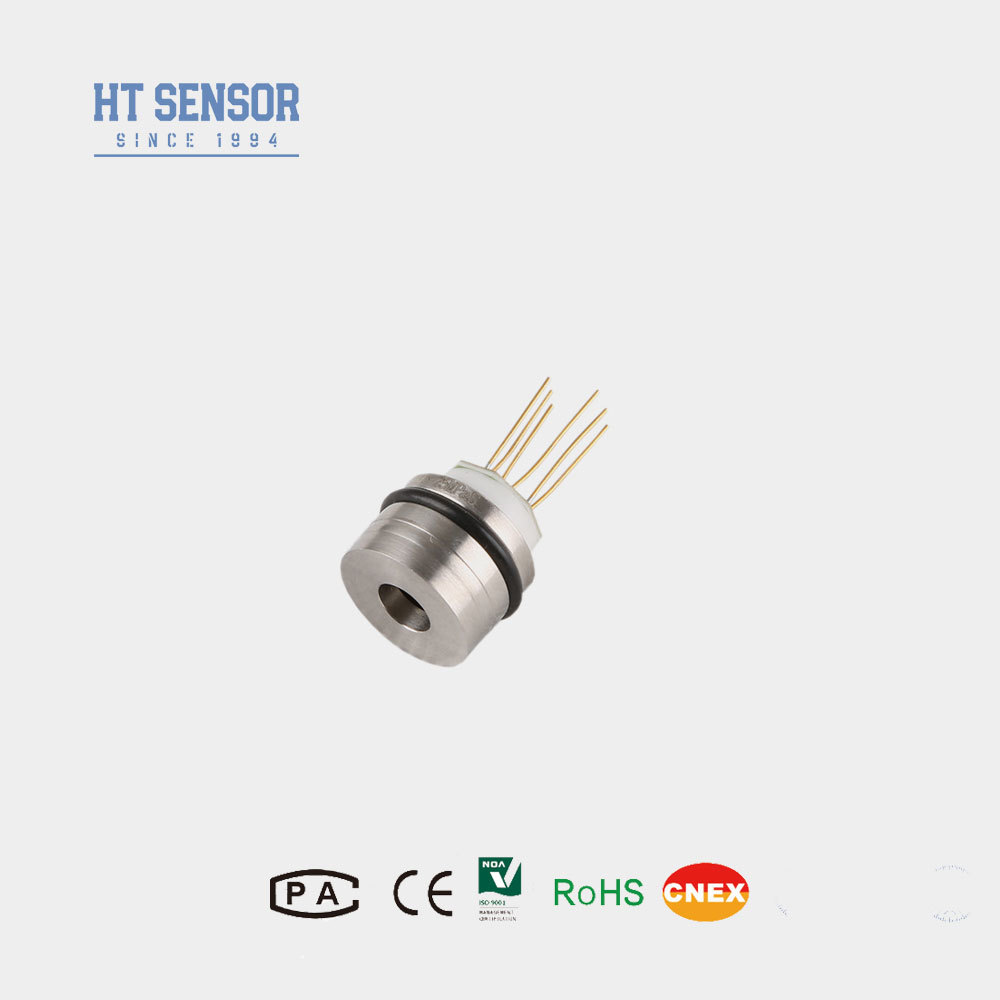

سنسور فشار سیلیکونی 10 ولت DC HT15V سنسور سطح سنسور فشار 15 میلی متر هسته سنسور فشار
Product Details
| مدل شماره: | HT15V | محدوده: | 0-300kpa~20mpa |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | نوع سیم کشی: | چهار سیم |
| محیط اندازه گیری: | گاز و مایع | سفارشی: | سفارشی |
| کلمات کلیدی: | سنسور کوچک | تهیه کردن: | 5-10VDC |
| سیم: | سیم سیلیکونی 13 میلیمتری | بسته حمل و نقل: | کارتن |
| مشخصات: | 15 میلی متر | علامت تجاری: | "هنگتونگ" |
| مبدا: | چین | کد Hs: | 9026209090 |
| برجسته کردن |
سنسور فرستنده فشار صنعتی,سنسور فشار با دقت بالا,فرستنده فشار تضمین شده,high accuracy pressure sensor,warranty pressure transmitter |
||
Product Description
سنسور فشار HT 10 ولت DC سنسور فشار سیلیکونی HT15V سنسور سطح سنسور فشار 15 میلیمتری هسته سنسور فشار
مقدمه:
HT15V یک سنسور فشار پیزورزیستیو سیلیکونی است که از هسته المان سیلیکونی منتشر شده با پایداری بالا بهره میبرد. این سنسور از اثر پیزورزیستیو سیلیکون منتشر شده برای اندازهگیری دقیق فشارهای مایع و گاز استفاده میکند. این سنسور در کاربردهای مختلفی از جمله کمپرسورهای هوا و سیستمهای تبرید کاربرد گستردهای دارد. .
ویژگیهای محصولمنبع تغذیه: ≤10 ولت DC
- از فناوری پیشرفته استفاده میکند و در یک محفظه فولاد ضد زنگ 316L کپسوله شده است.مسکن
- محدوده اندازهگیری وسیع 0 تا 350 کیلو پاسکال تا 60 مگاپاسکال
- قابلیت اطمینان بالا و پایداری عالی±0.8
- منبع تغذیه ثابت
- مناسب برای اندازهگیری فشار گاز و مایع غیر خورنده با سازگاری فولاد ضد زنگ 316L.طراحی فشرده، ایدهآل برای کاربردهایی با فضای محدود.
- ±0.8
- معمولاً در سیستمهای تبرید و کمپرسورهای هوا برای اندازهگیری فشار استفاده میشود.
- عملکرد الکتریکی
- ولتاژ خروجی حالت مشترک: 50٪ ورودی (معمول)
- امپدانس ورودی: 4 کیلو اهم تا 20 کیلو اهم
- امپدانس خروجی: 2.5 کیلو اهم تا 6 کیلو اهم
- اتصال الکتریکی: سیم دمای بالا 100 میلیمتری، کابل روبانی
- پارامترهای عملکرد:
| محدوده اندازهگیری | |||||
| گیج (G) | 350 کیلو پاسکال، 1000 کیلو پاسکال، 2000 کیلو پاسکال | مطلق (A) | |||
| 350 کیلو پاسکال A، 700 کیلو پاسکال A، 1000 کیلو پاسکال A، 2000 کیلو پاسکال A | مهر و موم شده (S) | ||||
| 3500 کیلو پاسکال S، 7 مگاپاسکال S، 10 مگاپاسکال S | , 20 مگاپاسکال Sمعمول | ||||
| حداکثر | واحد | غیرخطی بودن | |||
| ±0.8 | ±0.3 | %F.S | دمای جبران شده | ||
| 0.05 | 0.1 | %F.S | دمای جبران شده | ||
| 0.05 | 0.1 | %F.S | دمای جبران شده | ||
| ±0.8 | 0±2 | میلیولت | انحراف دمای آفست صفر | ||
| ±0.8 | 100±2 | میلیولت | انحراف دمای آفست صفر | ||
| ±0.8 | ±2 | %F.S | دمای جبران شده | ||
| ±0.8 | ±2 | %F.S | دمای جبران شده | ||
| 0 تا 70 | °C | اضافه بار مجاز | |||
| -20 تا 80 | °C | اضافه بار مجاز | |||
| -40 تا 125 | °C | اضافه بار مجاز | |||
| کوچکترین مقدار بین 3 برابر مقیاس کامل یا 80 مگاپاسکال را در نظر بگیرید. | فشار ترکیدگی | ||||
| 5 برابر مقیاس کامل | پایداری طولانی مدت | ||||
| 0.2 % | F.S/سال | جنس دیافراگم | |||
| 316L | مقاومت عایقی | ||||
| ≥200 مگا اهم 100 ولت DC | لرزش | ||||
| بدون تغییر تحت شرایط 10gRMS، 20 هرتز تا 2000 هرتز | شوک | ||||
| 100 گرم، 11 میلیثانیه | زمان پاسخ | ||||
| ≤1 میلیثانیه | آببندی اورینگ | ||||
| لاستیک نیتریل یا لاستیک فلوئور | محیط پر کننده | ||||
| روغن سیلیکون | وزن | ||||
| ~20 گرم | پارامترها تحت شرایط زیر آزمایش شدهاند: 10 ولت @ 25 درجه سانتیگراد | ||||
| ساختار طرح کلی | |||||
| ابعاد | |
| اتصال الکتریکی و جبران | |
| مثالهای انتخاب |
|
| نکات سفارش |
| 1. هنگام مونتاژ به تناسب بین اندازه هسته و محفظه فرستنده توجه کنید تا به آببندی مورد نیاز دست یابید. |
2. هنگام مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده است و فشار یکنواختی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.3. اگر محیط اندازهگیری شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، هنگام سفارش باید دستورالعملهای ویژهای ارائه شود. 4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از آسیب به هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم جلوگیری شود.
5. دهانه فشار هسته گیج را در معرض اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانههای خورنده به محفظه فشار منفی هسته جلوگیری کنید.
6. در صورت وجود هرگونه تغییر در سیمهای پین، برای مرجع به برچسب روی هسته واقعی مراجعه کنید.
پرسش و پاسخ
1. پرسش: ویژگیهای کلیدی فرستندههای سنسور فشار شما چیست؟
پاسخ: فرستندههای ما با دقت بالا، دوام طولانی مدت و عملکرد قابل اعتماد مشخص میشوند. گزینههای سفارشیسازی برای برآورده کردن الزامات خاص برنامه در دسترس هستند.
| 2. پرسش: آیا میتوانم مشخصات ویژه درخواست کنم؟ |
پاسخ: بله، ما از خدمات OEM و ODM پشتیبانی میکنیم. تیم مهندسی ما میتواند راهحلها را بر اساس نیازهای فنی و عملیاتی شما سفارشی کند.
3. پرسش: ظرفیت تولید ماهانه شما چقدر است؟
پاسخ: ما ظرفیت تولید تا 30,000 واحد در ماه را داریم که به ما امکان میدهد از سفارشات حجمی بالا پشتیبانی کنیم. برای اطمینان از برنامهریزی بهینه، توصیه میکنیم از قبل با تیم فروش ما هماهنگ کنید.
4. پرسش: زمان تحویل معمول چقدر است؟
پاسخ: مدلهای استاندارد معمولاً ظرف 5 تا 8 روز کاری تحویل داده میشوند. زمان تحویل برای محصولات سفارشی ممکن است بسته به مشخصات متفاوت باشد.
5. پرسش: ساختار قیمتگذاری شما چگونه است؟ آیا تخفیف حجمی در دسترس است؟
پاسخ: ما قیمتگذاری رقابتی با تخفیفهای جذاب برای خرید عمده و قراردادهای همکاری بلندمدت ارائه میدهیم.
6. پرسش: سیاستهای گارانتی و پشتیبانی پس از فروش شما چیست؟
پاسخ: تمام محصولات دارای 24 ماه گارانتی از تاریخ حمل و نقل هستند. تیم پس از فروش ما پاسخگویی را ظرف 24 ساعت تضمین میکند و در صورت نیاز از طریق اتصال مبتنی بر کامپیوتر کمک از راه دور ارائه میدهد.
