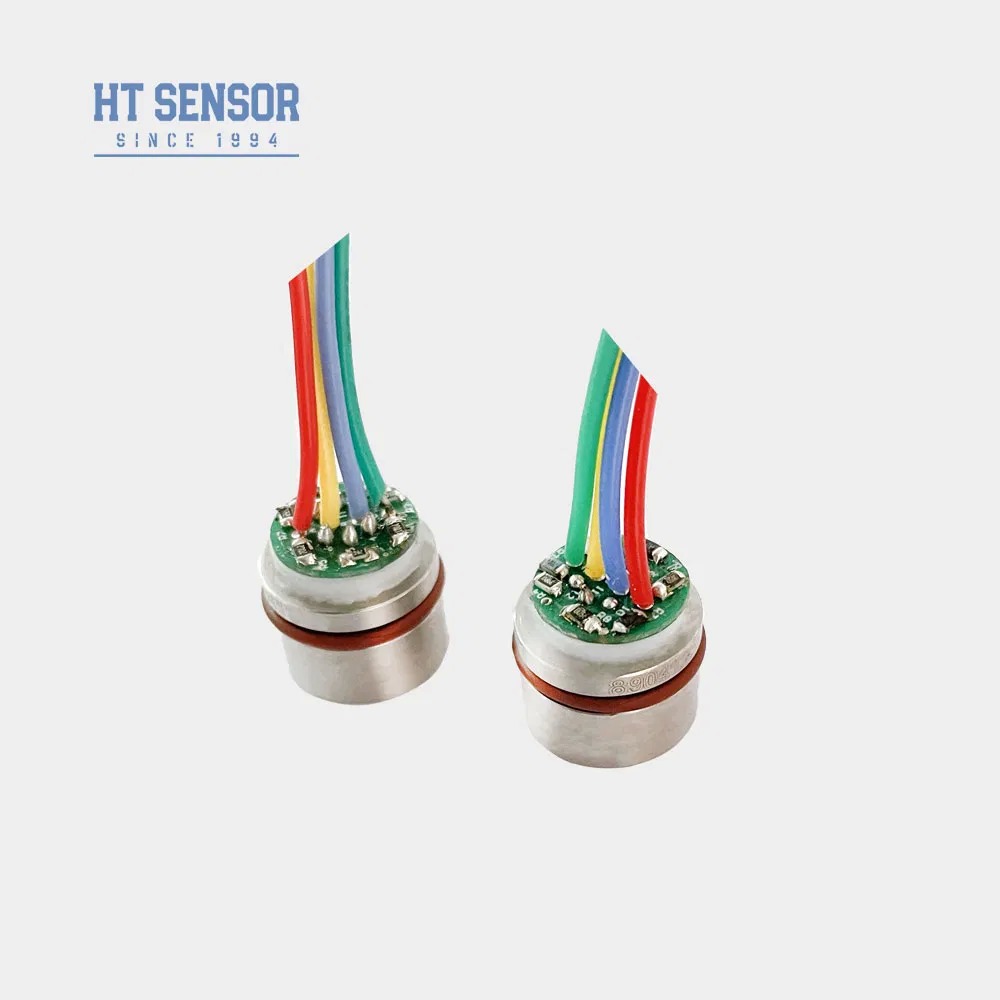

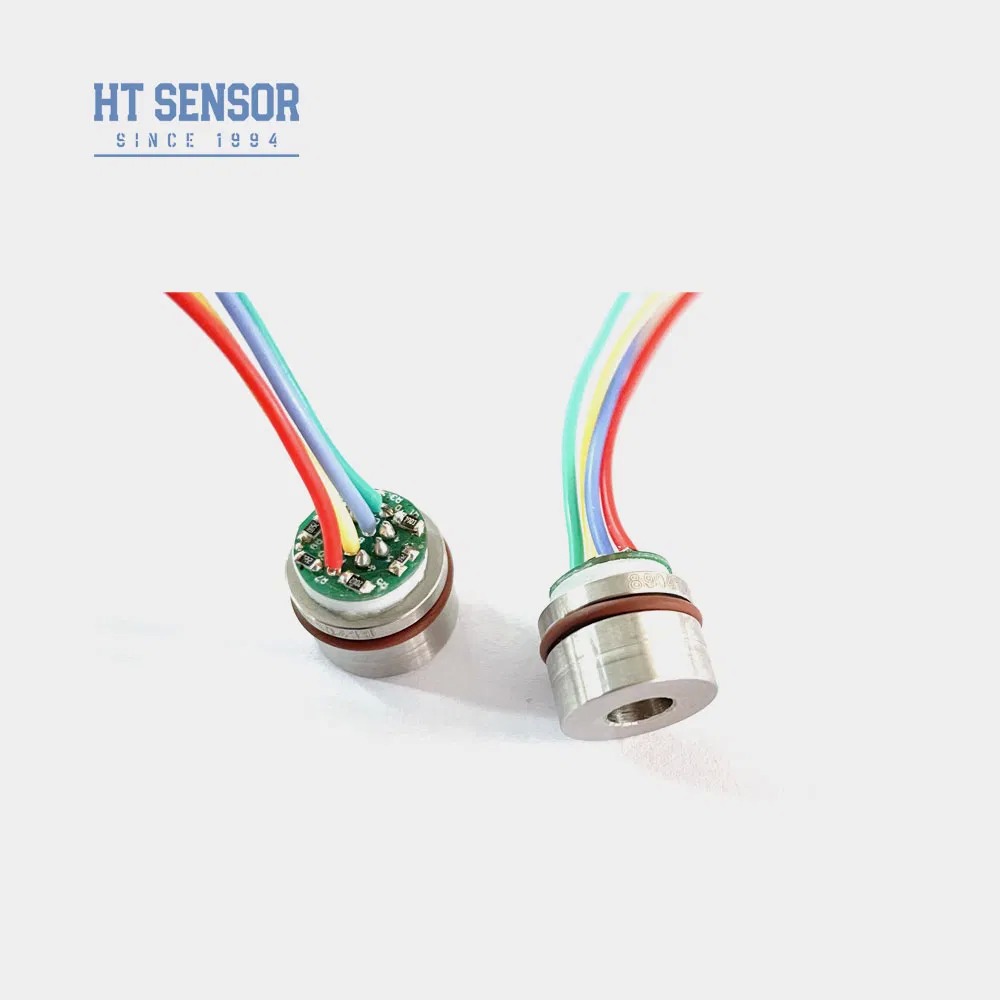

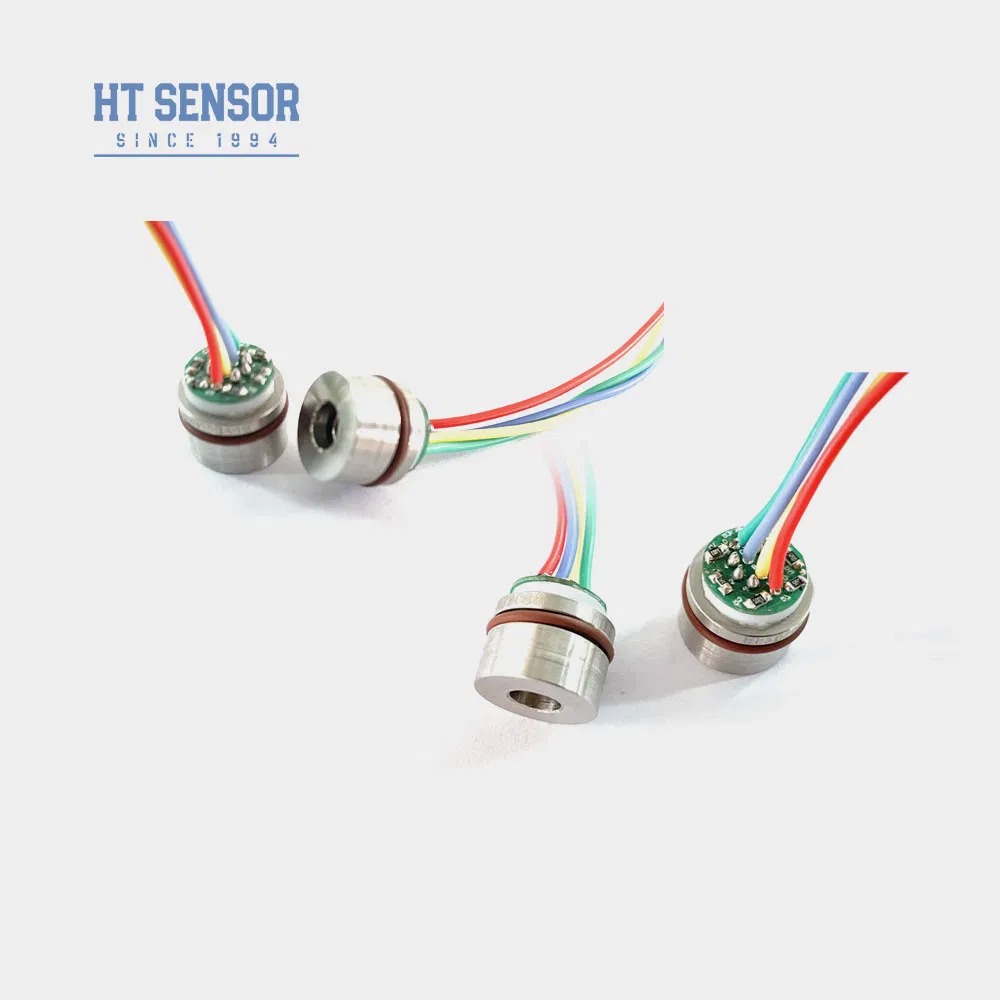

سنسور فشار فولاد ضد زنگ 316L با سلول فشار سنج پر از روغن
Product Details
| مدل شماره: | HT15V | نوع سیگنال خروجی: | نوع آنالوگ |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | نوع سیم کشی: | چهار سیم |
| محیط اندازه گیری: | گاز و مایع | سفارشی: | سفارشی |
| کلمات کلیدی: | سنسور کوچک | تهیه کردن: | 5-10VDC |
| خروجی: | mv sigal | بسته حمل و نقل: | کارتن |
| مشخصات: | 15 میلی متر | مبدا: | چین |
| برجسته کردن |
316l از فولاد ضد زنگ,سنسور فشار تعویض شده پر از روغن,سنسور فرستنده فشار با ضمانت,oil-filled compensated pressure sensor,pressure transmitter sensor with warranty |
||
Product Description
فولاد ضد زنگ 316 لیتری با مبدل فشار سنسور پر از روغن جبران شده
مقدمه:
HT15V یک سنسور فشار پیزومقاومتی سیلیکونی است که یک هسته سنجش سیلیکون پخش شده بسیار پایدار را ادغام می کند. با استفاده از اثر پیزومقاومتی سیلیکون منتشر، اندازه گیری دقیق فشار را برای مایعات و گازها فراهم می کند. این سنسور در کاربردهای مختلفی مانند کمپرسورهای هوا و سیستم های تبرید کاربرد فراوانی دارد.
ویژگی های محصول:
- از فناوری پیشرفته استفاده می کند و در یک فولاد ضد زنگ 316 لیتری محصور شده استمسکن
- محدوده اندازه گیری گسترده 0~350KPa~60MpaS
- قابلیت اطمینان بالا و پایداری عالی
- منبع ولتاژ ثابت
- مناسب برای اندازه گیری فشار گاز و مایع غیر خورنده با 316Lسازگاری فولاد ضد زنگ
- طراحی فشرده، ایده آل برای برنامه های کاربردی با فضای محدود
- در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود
- معمولاً در سیستم های تبرید و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود
- منبع تغذیه: ≤10VDC
- خروجی ولتاژ حالت مشترک: 50 درصد ورودی (معمولی)
- امپدانس ورودی: 4KΩ~20KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ
- اتصال برق: سیم 100 میلی متری با دمای بالا، کابل روبانی
| پارامترهای عملکرد: | |||||
|---|---|---|---|---|---|
| محدوده اندازه گیری | سنج (G) | 350 کیلو پاسکال، 1000 کیلو پاسکال، 2000 کیلو پاسکال | |||
| مطلق (الف) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| مهر و موم شده (S) | 3500KPaS، 7MPaS،10MPaS | ||||
| تایپ کنید | حداکثر | واحد | |||
| غیر خطی بودن | 0.15 ± | 0.3 ± | %FS | ||
| تکرارپذیری | 0.05 | 0.1 | %FS | ||
| هیسترزیس | 0.05 | 0.1 | %FS | ||
| خروجی افست صفر | 0±1 | 0±2 | mV | ||
| خروجی در مقیاس کامل | 100±1 | 100±2 | mV | ||
| دمای افست صفر رانش | 0.8 ± | ± 2 | %FS | ||
| دمای مقیاس کامل رانش | 0.8 ± | ± 2 | %FS | ||
| دمای جبران شده | 0 تا 70 | ºC | |||
| دمای عملیاتی | -20 تا 80 | ºC | |||
| دمای ذخیره سازی | -40 تا 125 | ºC | |||
| اضافه بار مجاز | مقدار کوچکتر را بین 3 برابر مقیاس کامل یا 80MPa بگیرید | ||||
| فشار ترکیدگی | 5 برابر مقیاس کامل | ||||
| ثبات دراز مدت | 0.2٪ | FS/سال | |||
| جنس دیافراگم | 316 لیتر | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیثانیه | ||||
| زمان پاسخگویی | ≤1 میلیثانیه | ||||
| مهر و موم اورینگ | لاستیک نیتریل یا لاستیک فلورو | ||||
| محیط پرکن | روغن سیلیکون | ||||
| وزن | ~ 20 گرم | ||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 10V @25ºC | |||||
| طرح کلی ساخت و ساز | |
| بعد | |
| اتصال برق و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
1. در طول مونتاژ، از تناسب مناسب بین هسته و محفظه فرستنده اطمینان حاصل کنید تا تمام مشخصات آب بندی را برآورده کند.
2. هنگام نصب محفظه، تراز عمودی را حفظ کنید و فشار یکنواخت را برای جلوگیری از گیر کردن یا آسیب به صفحه جبران وارد کنید.
3. اگر محیط اندازه گیری شده با دیافراگم هسته یا مواد محفظه (316L) ناسازگار است، لطفاً هنگام سفارش این موضوع را به وضوح مشخص کنید.
4. دیافراگم سنسور را با دست یا اشیاء تیز فشار ندهید، زیرا تغییر شکل یا سوراخ شدن ممکن است به اجزای داخلی آسیب برساند.
5. درگاه فشار هسته گیج را به سمت اتمسفر باز نگه دارید و از ورود رطوبت، بخار یا مواد خورنده به محفظه فشار منفی جلوگیری کنید.
6. در صورت هر گونه تغییر در سیم کشی پین، همیشه به برچسب واقعی روی تراشه برای اتصالات صحیح مراجعه کنید.
