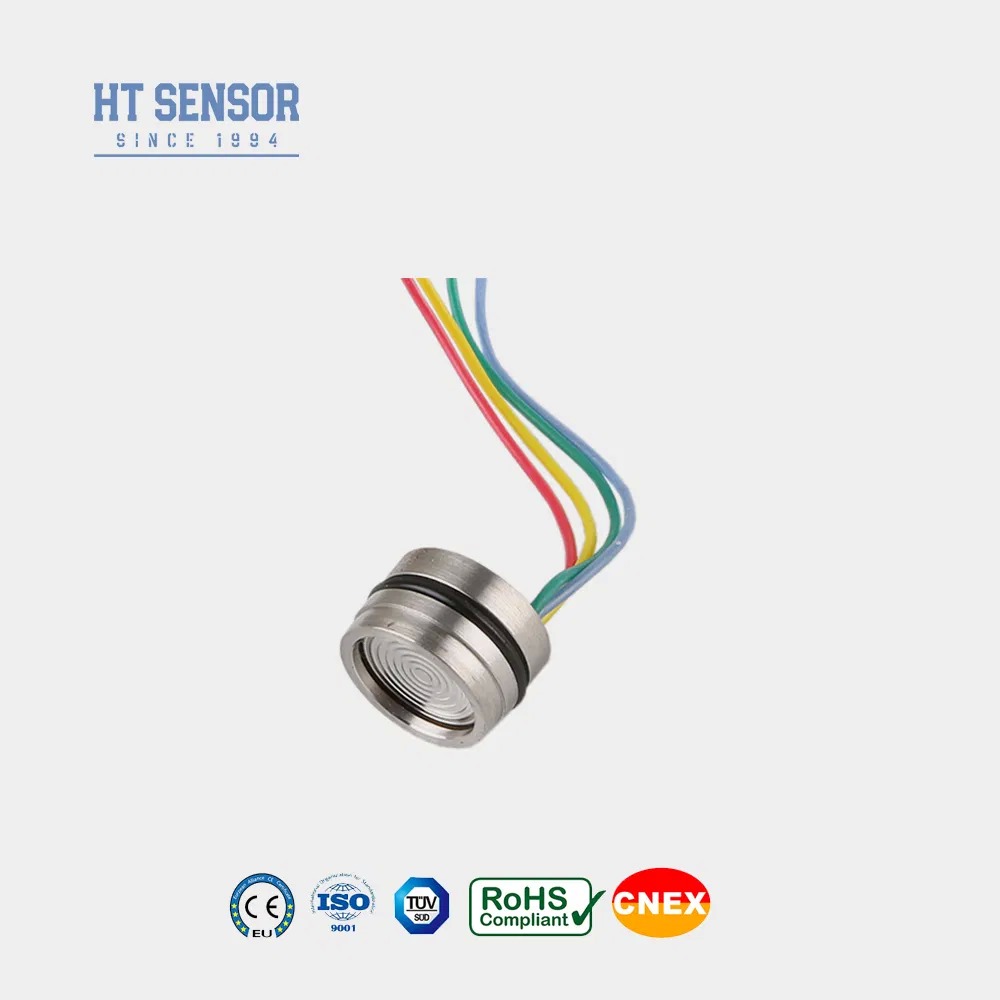

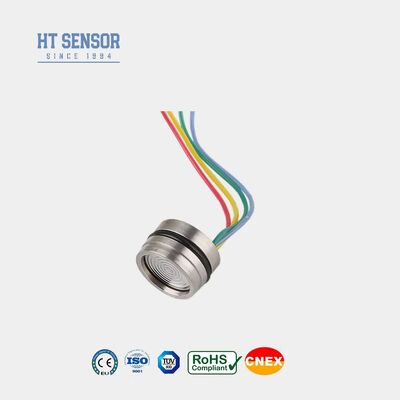

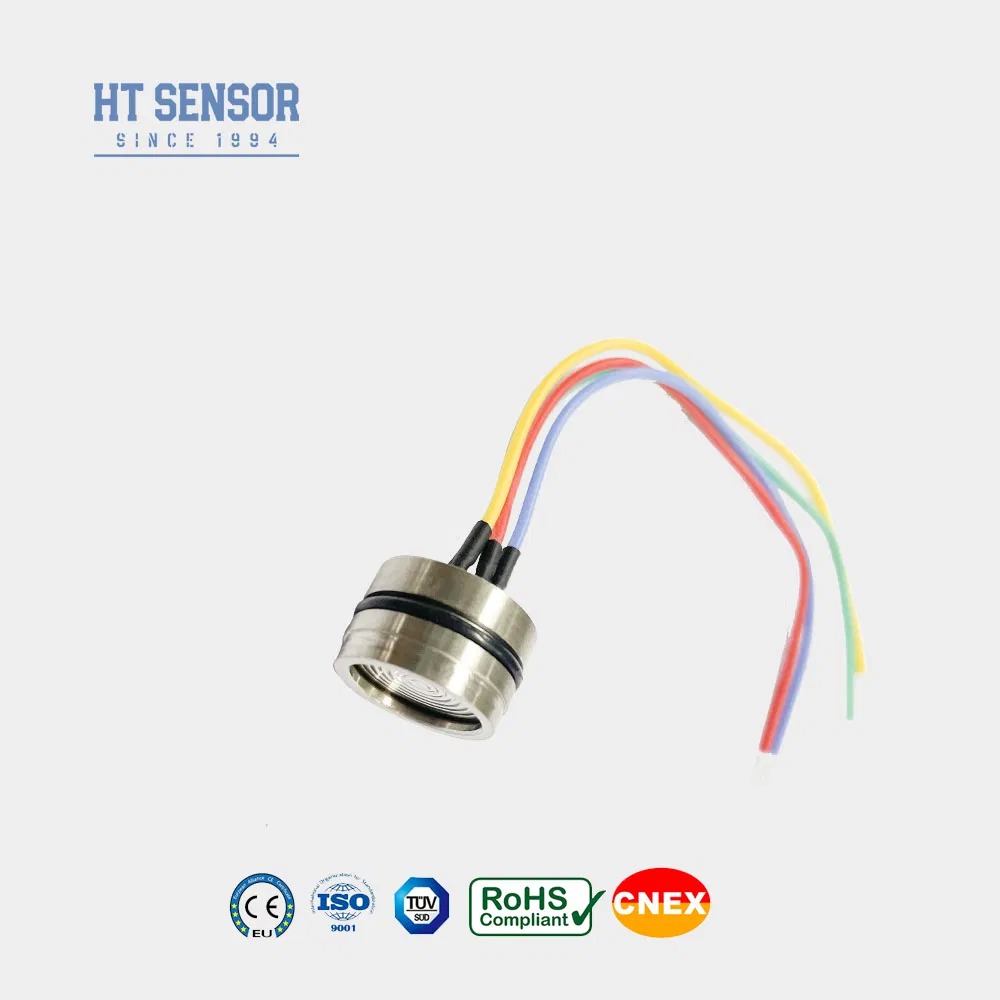

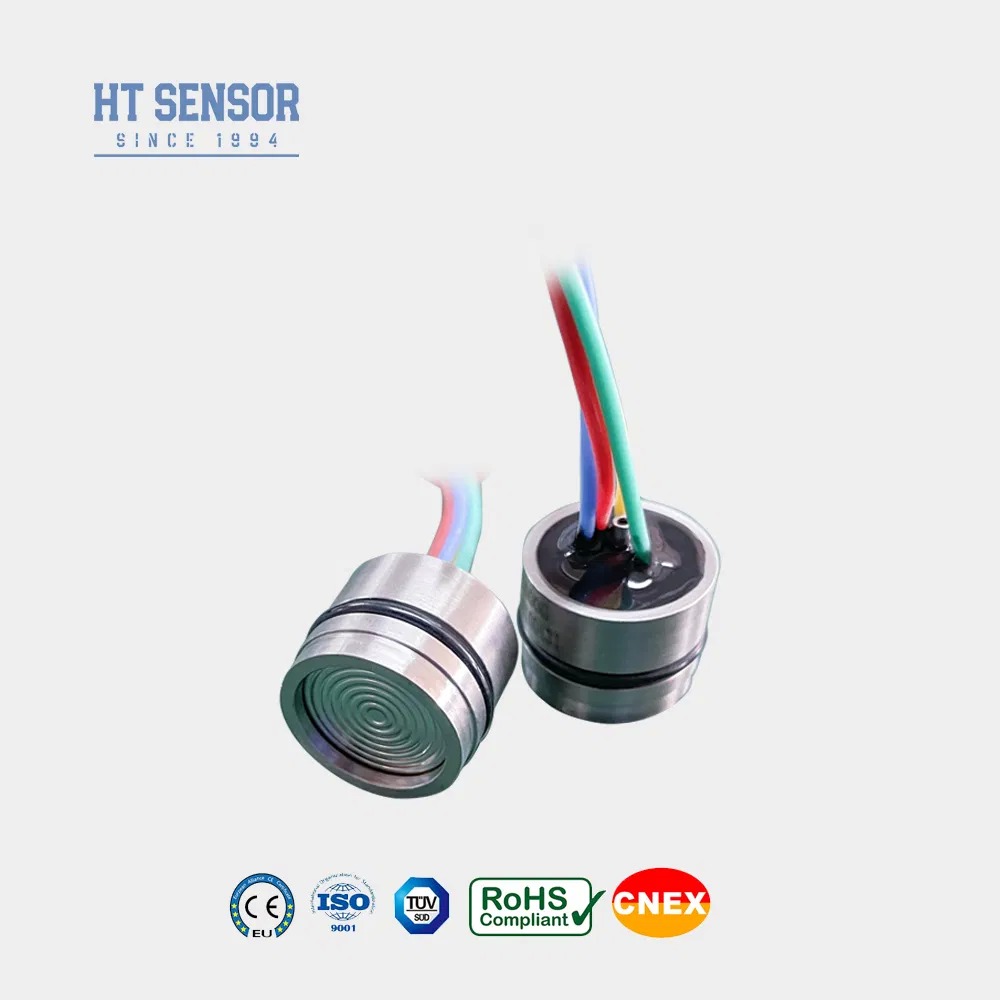

HT19F سلول حسگر فشار با حسگر سطح جبران دمای
Product Details
| مدل شماره: | HT19F | برای: | ترانسمیتر فشار سیلیکونی منتشر شده |
|---|---|---|---|
| نوع سیگنال خروجی: | نوع آنالوگ | فرآیند تولید: | یکپارچه سازی |
| مواد: | فولاد ضد زنگ | نوع نخ: | خیر |
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| رتبه بندی IP: | IP65 | سفارشی: | سفارشی |
| قدرت: | 1.5 میلی متر | خروجی: | سیگنال mv |
| دیا: | 19 میلی متر | جبران دما: | بله |
| بسته حمل و نقل: | کارتن | مشخصات: | 19 میلی متر |
| علامت تجاری: | "هنگتونگ" | مبدا: | چین |
| کد HS: | 9026209090 | ظرفیت تولید: | 50000PCS/سال |
| برجسته کردن |
حسگر فشار HT19F با تعویض دمای,سنسور سطح با جبران دما,سنسور فرستنده فشار با ضمانت,level sensor with temperature compensation,pressure transmitter sensor with warranty |
||
Product Description
سنسور فشار با جبران دما
مقدمه:
HT19F به عنوان یک سنسور فشار سیلیکون پیزورسیستیو با هسته ای متشکل از یک عنصر سیلیکون منتشر شده بسیار پایدار عمل می کند.فشار مایعات و گازها با انتقال فشار آزمایش شدهاز طریق یک دیافراگم جدا کننده و روغن سیلیکون.قابلیت های گوناگون این سنسور در کمپرسورهای هوا و یخچال استفاده گسترده ای داردسیستم ها
ویژگی های محصول:
1از تکنولوژی پیشرفته و کابوس فولاد ضد زنگ 316L استفاده می کند مواد مانند تیتانیوم و استیلوی برای دیافراگم
2استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر اصلاح
3.قابلیت اطمینان، تکرار و ثبات فوق العاده
درخواست ها:
1مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316L سازگاری فولاد ضد زنگ
2.در سایت های مختلف فرآیند صنعتی، از جمله نفت، شیمی، فلزات، برق و هیدرولوژی استفاده می شود
3در صنایع دریایی و هوایی استفاده می شود.
4مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
5استفاده شده در برنامه های کنترل فرآیند
عملکرد الکتریکی:
1منبع برق: ≤2mA DC (معمولا 1.5mA DC)
2مقاومت ورودی: 3KΩ ~ 6KΩ
3مقاومت خروجی:2.5KΩ~6KΩ

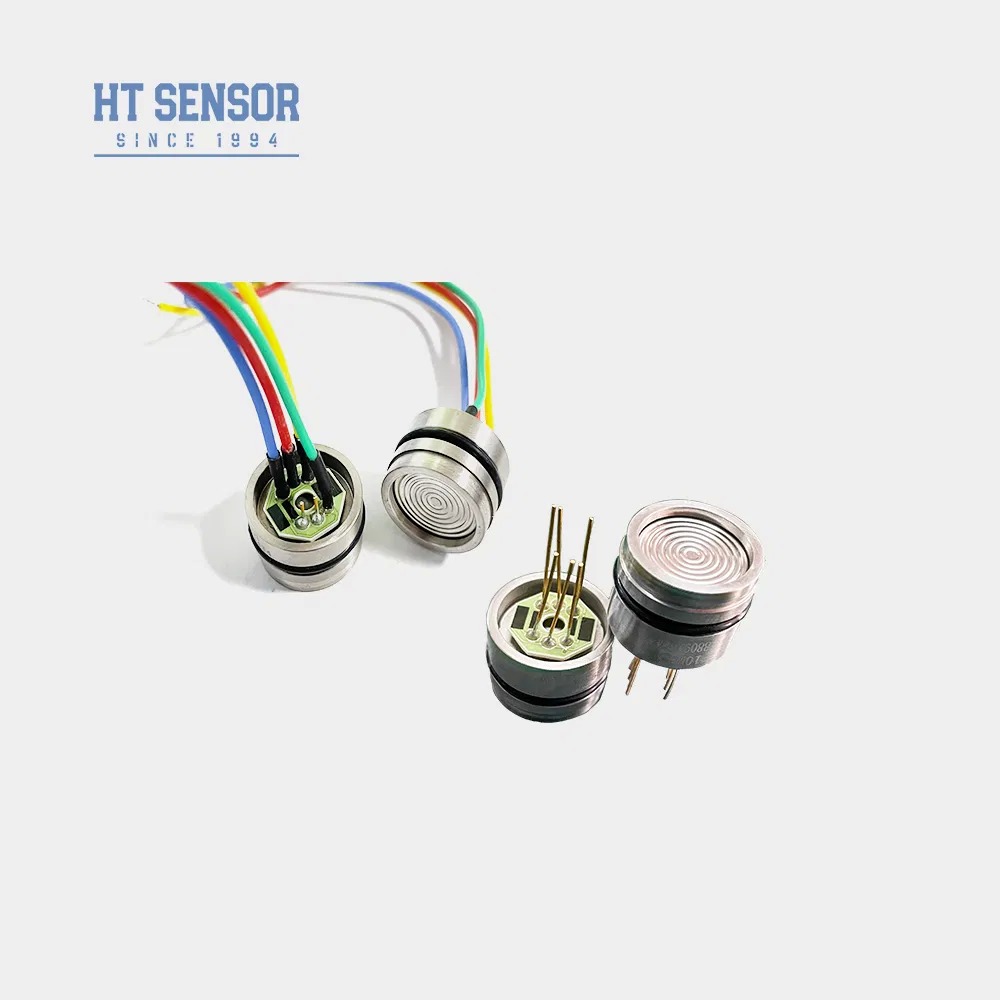

4. اتصال الکتریکی:دستک های کووار طلا شده یا سیم های 100 میلی متری با دمای بالا.
| پارامترهای عملکرد: | |||||
| محدوده | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر | 0±1 | 0±2 | mV | ||
| خروجی اسپان | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| خطای دمای صفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| خطای دمایی | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | حلقه نیترل یا حلقه فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | حدود 28 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |
| <3.5MPaS | |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| اتصال الکتریکی و جبران |
|
|
| نمونه های انتخاب |
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
