خانه > محصولات> سنسور ترانسمیتر فشار> حسگر فشار پیزورزیستیو دیافراگمی سیلیکون منتشر شده مبدل فشار بهداشتی

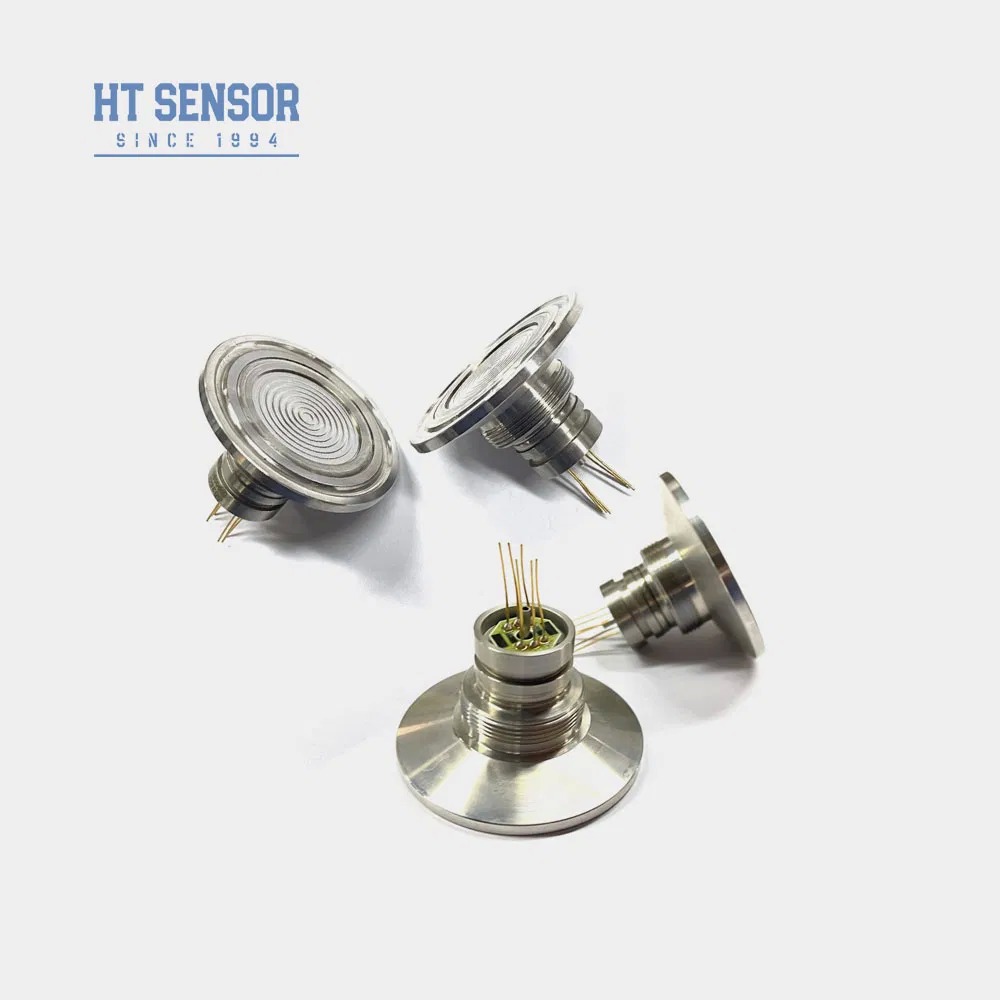

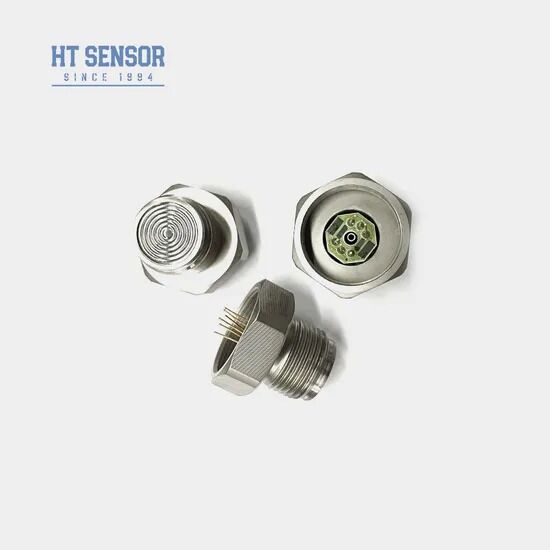

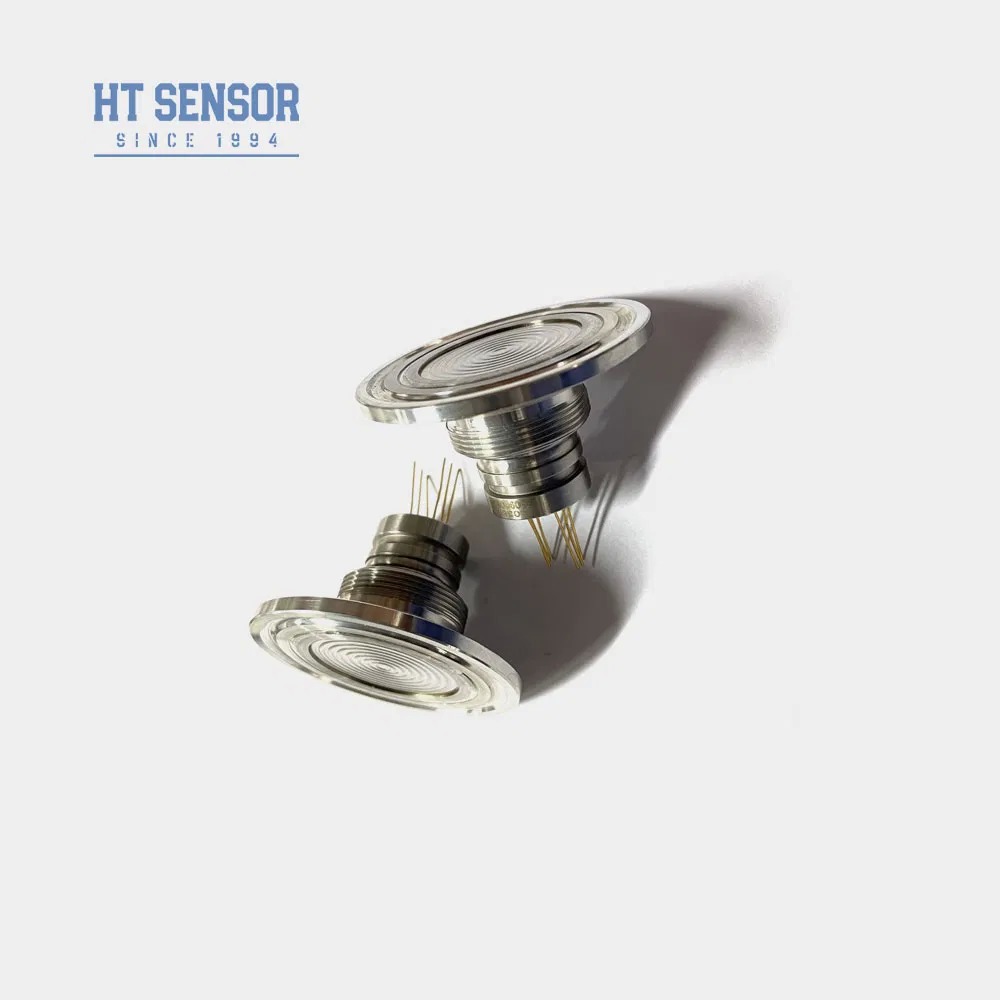

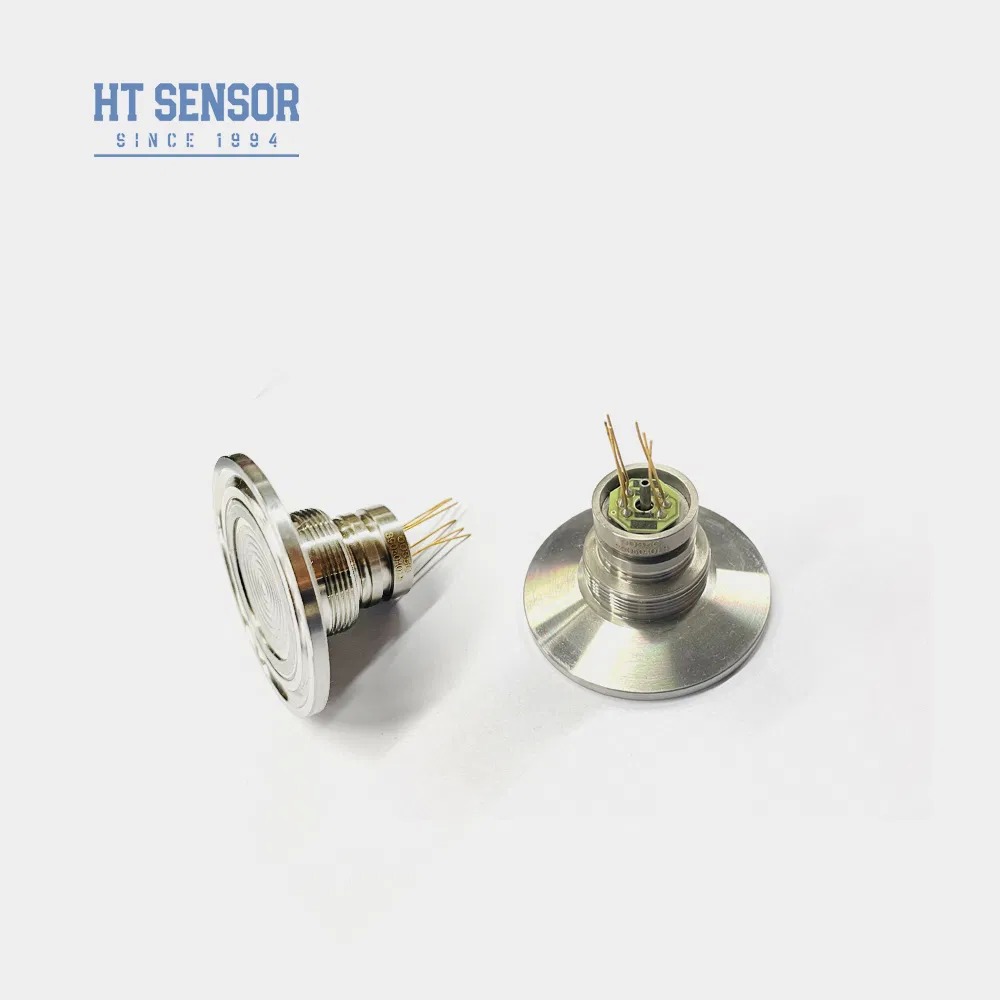

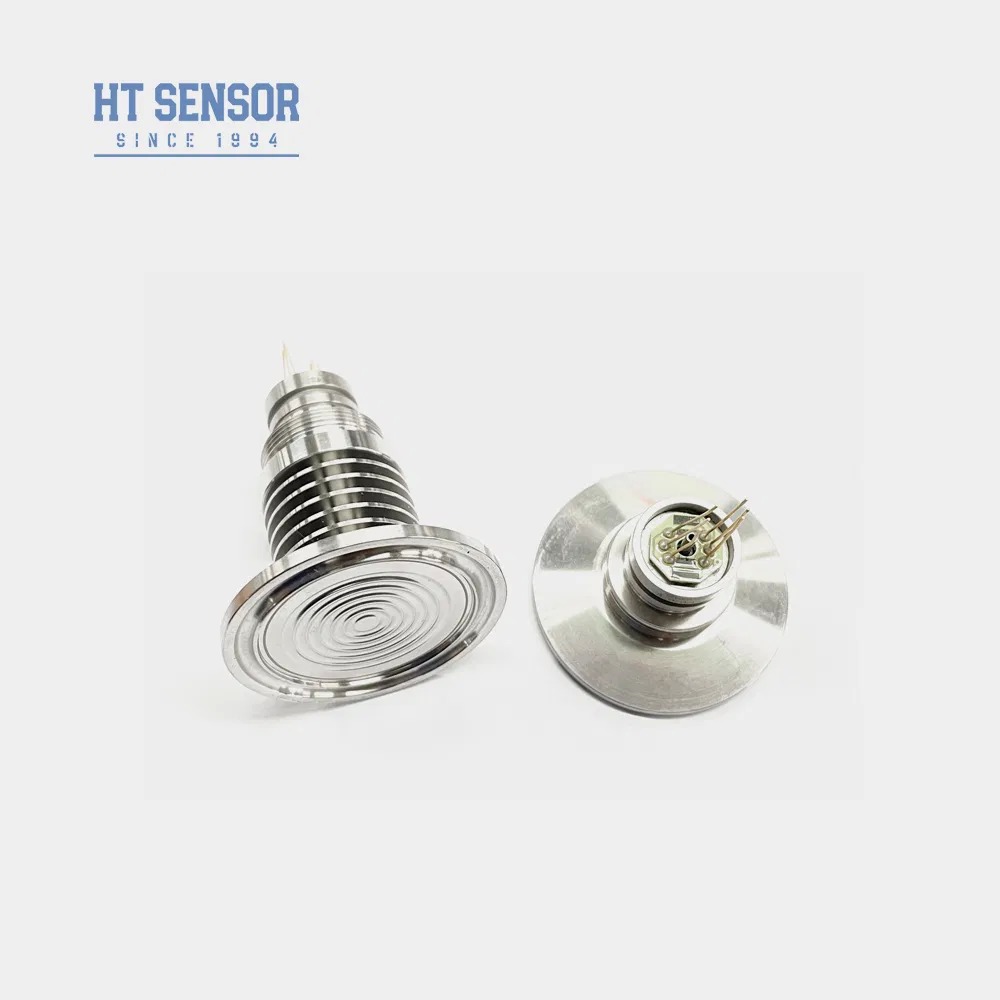

حسگر فشار پیزورزیستیو دیافراگمی سیلیکون منتشر شده مبدل فشار بهداشتی

Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor
Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor Diaphragm Piezoresistive Pressure Sensor Diffused Silicon Sanitary Pressure Transducer Sensor
اطلاعات پایه
گواهی: RoHS
مقدار حداقل تعداد سفارش: 5
قیمت: 36
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
مدل شماره: HT-IQ برای: ترانسمیتر فشار سیلیکونی منتشر شده
نوع سیگنال خروجی: نوع آنالوگ فرآیند تولید: یکپارچه سازی
مواد: فولاد ضد زنگ نوع نخ: خیر
نوع سیم کشی: چهار سیم محیط اندازه گیری: گاز و مایع
رتبه بندی IP: IP65 سفارشی: سفارشی
قدرت: 1.5mA/10VDC خروجی: سیگنال mv
اتصال: گیره 50.4 جبران دما: 0-70
بسته حمل و نقل: کارتن مشخصات: 50.4 میلی متر
علامت تجاری: "هنگتونگ" مبدا: چین
کد HS: 9026209090 ظرفیت تولید: 50000PCS/سال
برجسته کردن:

حسگر فشار پیزورزیستیو دیافراگمی,مبدل فشار سیلیکونی منتشر شده,حسگر فشار بهداشتی

,

diffused silicon pressure transducer

,

sanitary pressure transmitter sensor

توضیحات محصول

حسگر فشار پیزورزیستیو دیافراگمی سیلیکون منتشر شده مبدل فشار بهداشتی 0سنسور فشار پیزورزیستیو دیافراگمی سیلیکونی منتشر شده ترانسدیوسر فشار بهداشتی
سنسور فشار پیزورزیستیو سیلیکونی HT-IQ

مقدمه:
دیافراگم و روغن سیلیکونی مهر و موم شده است. تراشه حساس مستقیماً با محیط اندازه گیری شده تماس ندارد. این محصول دارای ساختار دیافراگم مسطح است و آن را می سازد.تمیز کردن آسان و بسیار قابل اعتماد. برای کاربردهایی در صنایعی مانند غذا و بهداشت مناسب است.ویژگی های محصول:
حسگر فشار پیزورزیستیو دیافراگمی سیلیکون منتشر شده مبدل فشار بهداشتی 1
حسگر فشار پیزورزیستیو دیافراگمی سیلیکون منتشر شده مبدل فشار بهداشتی 2
حسگر فشار پیزورزیستیو دیافراگمی سیلیکون منتشر شده مبدل فشار بهداشتی 3
با استفاده از فناوری پیشرفته و محفظه فولادی ضد زنگ 316L، همراه با
  1. موادی مانند تیتانیوم و Hastelloy برای دیافراگماستفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر
  2. اصلاحساختار دیافراگم همسطح، که تمیز کردن آن را آسان می کند50±10
  3. مناسب برای اندازه گیری فشار گاز و مایع غیر خورنده با سازگاری فولاد ضد زنگ 316L
  4. صنعت غذا و نوشیدنی
کنترل فرآیند صنعتیمحدوده اندازه گیری
  1. عملکرد الکتریکی:منبع تغذیه: ≤2mA DC (معمولاً 1.5mA DC)
  2. امپدانس ورودی: 2.5KΩ~6KΩ
  3. امپدانس خروجی: 2.5KΩ~6KΩ
  4. اتصال الکتریکی: پین های Kovar با روکش طلا یا سیم های با دمای بالا 100 میلی متری.
پارامترهای عملکرد:محدوده اندازه گیری
  1. گیج (G)
  2. 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
  3. مطلق (A)
  4. 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
مهر و موم شده (S)
3500KPaS Typ حداکثر
واحد غیر خطی بودن
±0.15 ±0.3
تکرارپذیری 0.05 0.1
%F.S±2 0.05 0.1 -40~125
خروجی آفست صفر 50±30 mV -40~125
≤20KPa50±10 50±30 mV -40~125
100±10±2 mV دریفت دمای آفست صفر ±1
±1±2 اضافه بار مجاز ≥35kPa ±0.5 ±1
5X مقیاس کامل دریفت دمای مقیاس کامل ≤20KPa ±1
±2 اضافه بار مجاز دمای ذخیره سازی °C -40~125
5X مقیاس کامل °C دمای ذخیره سازی -40~125
°C اضافه بار مجاز دمای ذخیره سازی °C -40~125
5X مقیاس کامل °C دمای ذخیره سازی -40~125
°C اضافه بار مجاز مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را در نظر بگیرید لرزش
5X مقیاس کامل پایداری بلند مدت لرزش
F.S/سال جنس دیافراگم لرزش
مقاومت عایق ≥200MΩ 100VDC لرزش
بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz ضربه
زمان پاسخ ≤1ms
لاستیک نیتریل یا لاستیک فلوئورو محیط پرکننده وزن
~150 گرم پارامترها تحت شرایط زیر آزمایش می شوند: 1.5mA @25°C
ابعاد
اتصال الکتریکی و جبران سازی
نکات سفارش 1. در هنگام مونتاژ به تناسب بین اندازه هسته و محفظه فرستنده توجه کنید تا به این هدف برسید.
2. در هنگام مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده است و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود. 3. اگر محیط اندازه گیری شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، باید دستورالعمل های ویژه ای ارائه شود.
4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از آسیب دیدن هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم جلوگیری شود. 5. پورت فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا محیط های خورنده به داخل جلوگیری کنید.
6. اگر تغییری در سیم های پین وجود دارد، برای مرجع به برچسب روی هسته واقعی مراجعه کنید.
پاسخ: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
پاسخ: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص تنظیم کنند.
حسگر فشار پیزورزیستیو دیافراگمی سیلیکون منتشر شده مبدل فشار بهداشتی 4
پاسخ: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص تنظیم کنند.
3. س: ظرفیت تولید شما چقدر است؟

3. س: ظرفیت تولید شما چقدر است؟
پاسخ:
حسگر فشار پیزورزیستیو دیافراگمی سیلیکون منتشر شده مبدل فشار بهداشتی 5
تاسیسات تولیدی ما می توانند تا 30000 فرستنده سنسور فشار در ماه تولید کنند، بنابراین ما کاملاً قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم. با این حال، توصیه می شود قبل از آن با تیم فروش ما تماس بگیرید تا از تولید روان و برنامه ریزی تحویل اطمینان حاصل کنید.
.
حسگر فشار پیزورزیستیو دیافراگمی سیلیکون منتشر شده مبدل فشار بهداشتی 6
4. س: دوره تحویل معمولی چقدر است؟
پاسخ: 5 تا 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشند.

5. س: قیمت محصولات چگونه است؟ تخفیف؟
پاسخ: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت
.
6. س: گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
پاسخ: زمان گارانتی ما 24 ماه پس از حمل و نقل است و خدمات پس از فروش ما در 24 ساعت به سوالات شما پاسخ می دهد، آموزش از راه دور از طریق شبکه کامپیوتری همیشه در دسترس است.
