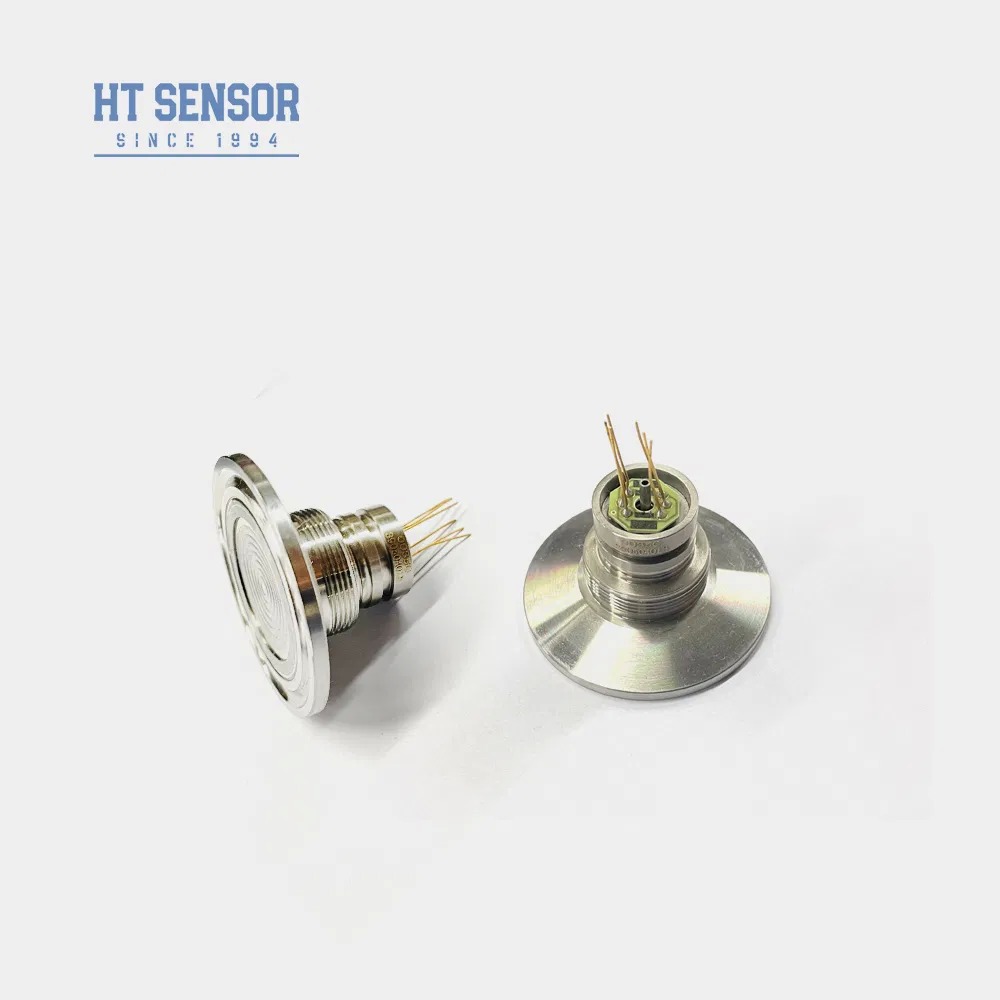

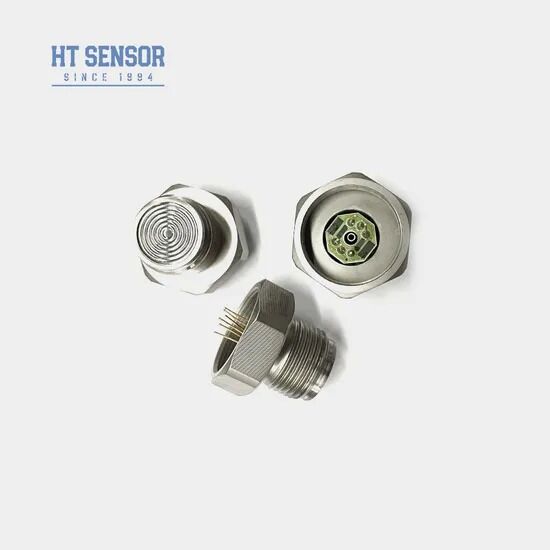

سنسور فشار دیافراگم فلاش با سلول سنسور سطح کلیمپ

Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell
Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell
اطلاعات پایه
گواهی: RoHS
مقدار حداقل تعداد سفارش: 5
قیمت: 36
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
مدل شماره: HT-IQ برای: ترانسمیتر فشار سیلیکونی منتشر شده
نوع سیگنال خروجی: نوع آنالوگ فرآیند تولید: یکپارچه سازی
مواد: فولاد ضد زنگ نوع نخ: خیر
نوع سیم کشی: چهار سیم محیط اندازه گیری: گاز و مایع
رتبه بندی IP: IP65 سفارشی: سفارشی
قدرت: 1.5mA/10VDC خروجی: سیگنال mv
اتصال: گیره 50.4 جبران دما: 0-70
بسته حمل و نقل: کارتن مشخصات: 50.4 میلی متر
علامت تجاری: "هنگتونگ" مبدا: چین
کد HS: 9026209090 ظرفیت تولید: 50000PCS/سال
برجسته کردن:

سنسور فشار دیافراگم فلاش,سلول سنسور سطح کلیمپ,حسگر فشار بهداشتی

,

clamp level sensor cell

,

sanitary pressure transmitter sensor

توضیحات محصول

سنسور فشار دیافراگم فلاش با سلول سنسور سطح کلیمپ 0سنسور فشار دیافراگم فلاش صنعت بهداشتی با گیره
سنسور فشار پیزورزیستیو سیلیکونی HT-IQ

مقدمه:
HT-IQ یک سنسور فشار دیافراگمی با یک تراشه سیلیکونی پخش شده بسیار پایدار است. فشار از طریق یک فولاد ضد زنگ به تراشه حساس منتقل می شودروغن سیلیکون مهر و موم شده دیافراگم. تراشه حساس به طور مستقیم با محیط اندازه گیری شده تماس نمی گیرد. این محصول دارای ساختار دیافراگمی تخت است که آن را ساخته استآسان برای تمیز کردن و بسیار قابل اعتماد. برای کاربرد در صنایعی مانند مواد غذایی و بهداشتی مناسب است.

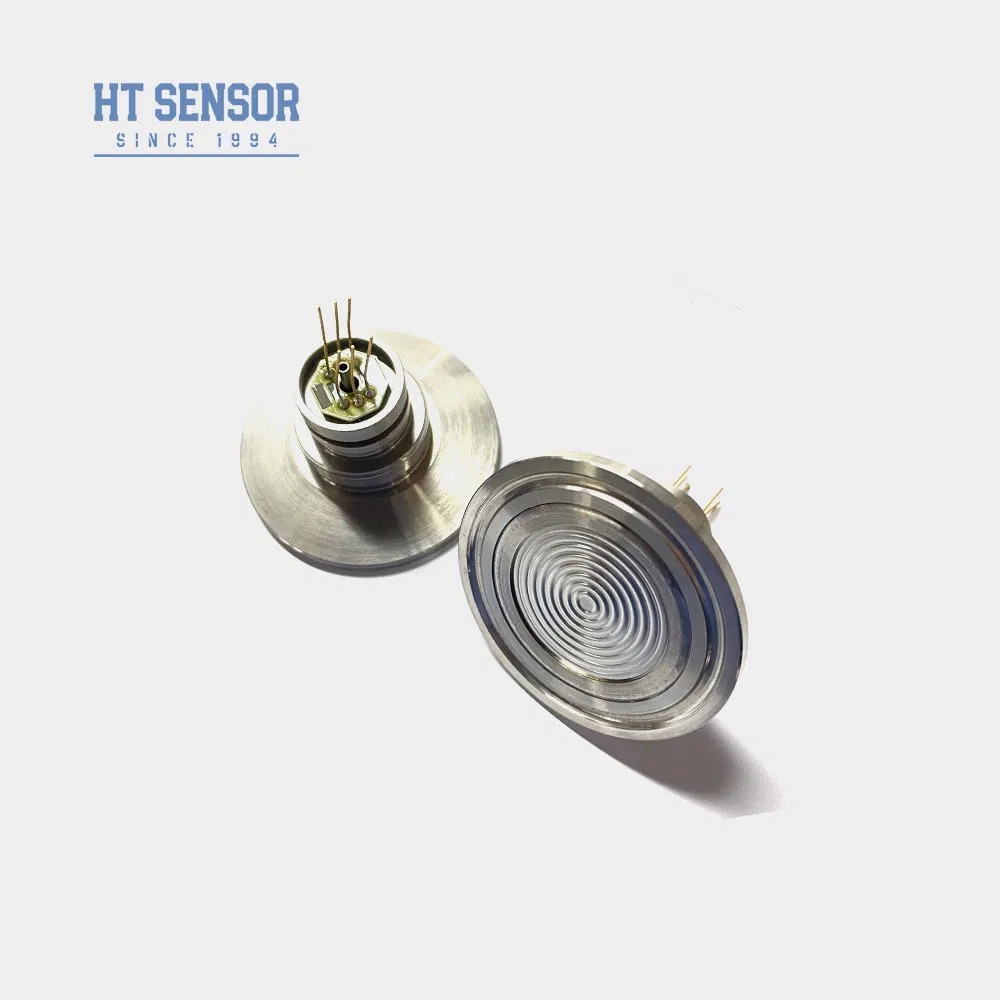

سنسور فشار دیافراگم فلاش با سلول سنسور سطح کلیمپ 1

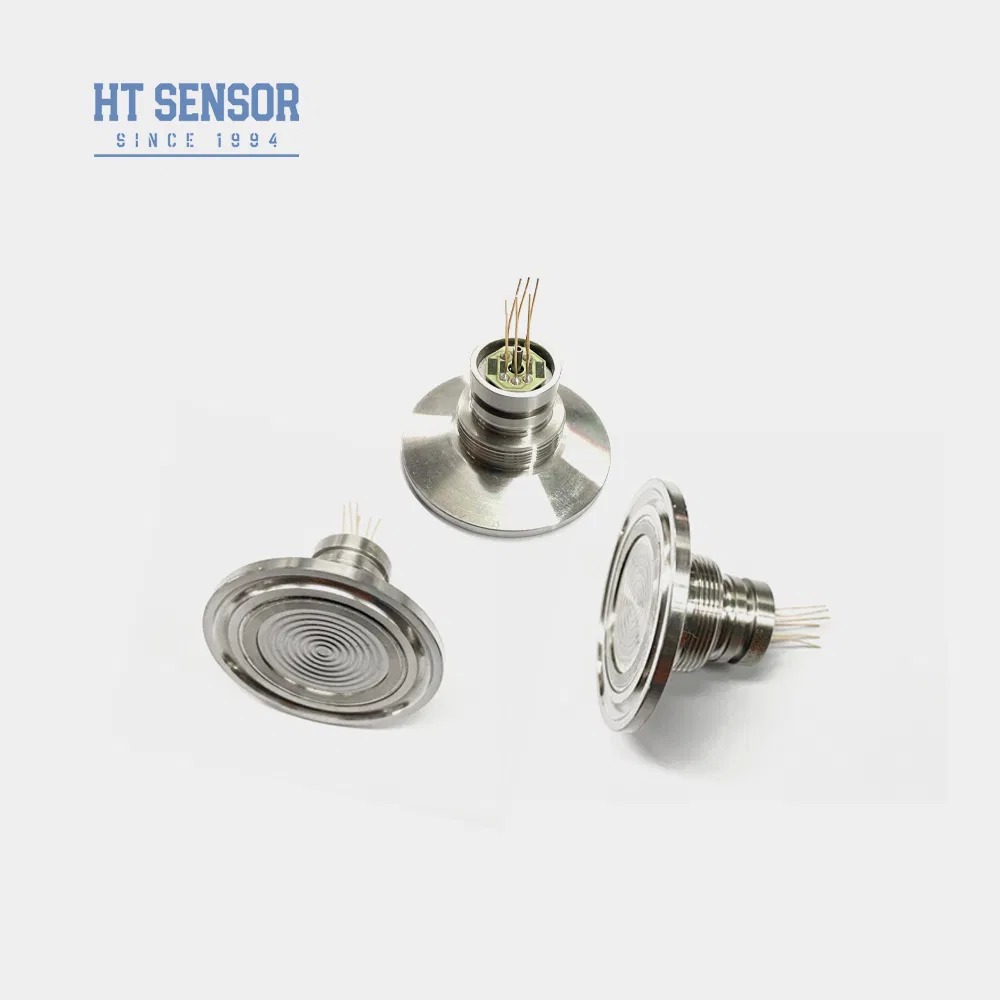

سنسور فشار دیافراگم فلاش با سلول سنسور سطح کلیمپ 2

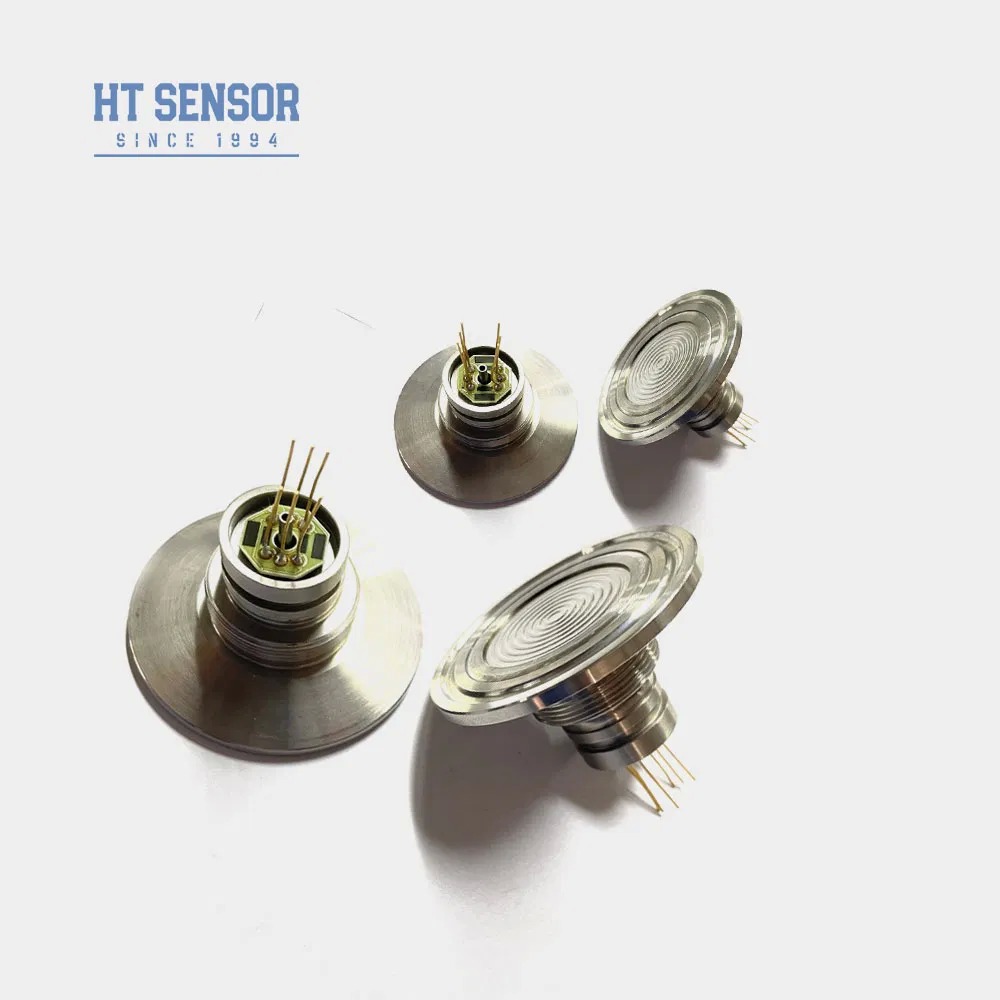

سنسور فشار دیافراگم فلاش با سلول سنسور سطح کلیمپ 3
ویژگی های محصول:
  1. استفاده از تکنولوژی پیشرفته و بدنه فولادی ضد زنگ 316L، همراه باموادی مانند تیتانیوم و هاستلوی برای دیافراگم
  2. استفاده از مدارهای لایه ضخیم برای جبران دما و نقطه صفر تصحیح
  3. قابلیت اطمینان، تکرارپذیری و پایداری برجسته
  4. ساختار دیافراگم فلاش، که تمیز کردن آن را آسان می کند
برنامه های کاربردی:
  1. مناسب برای اندازه گیری فشار گاز و مایع غیر خورنده با 316Lسازگاری فولاد ضد زنگ
  2. صنایع غذایی و آشامیدنی
  3. کنترل فرآیندهای صنعتی
  4. صنعت داروسازی
عملکرد الکتریکی:
  1. منبع تغذیه: ≤2mA DC (معمولی 1.5mA DC)
  2. امپدانس ورودی: 2.5KΩ~6KΩ
  3. امپدانس خروجی: 2.5KΩ~6KΩ
  4. اتصال برق: پین‌های کوار با روکش طلا یا سیم‌های 100 میلی‌متری با دمای بالا.
پارامترهای عملکرد:
محدوده اندازه گیری سنج (G) 35 کیلو پاسکال، 100 کیلو پاسکال، 200 کیلو پاسکال، 350 کیلو پاسکال، 1000 کیلو پاسکال، 2000 کیلو پاسکال
مطلق (الف) 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA
مهر و موم شده (S) 3500KPaS
  تایپ کنید حداکثر واحد
غیر خطی بودن   0.15 ± 0.3 ± %FS
تکرارپذیری  0.05 0.1 %FS
هیسترزیس    0.05 0.1 %FS
خروجی افست صفر   0±1 0±2 mV
خروجی در مقیاس کامل   ≤20 کیلو پاسکال 10±50 30±50 mV
≥35 کیلو پاسکال 100±10 100±30 mV
دمای افست صفر رانش ≤20 کیلو پاسکال ± 1 ± 2 %FS
≥35 کیلو پاسکال 0.5± ± 1 %FS
دمای مقیاس کامل رانش ≤20 کیلو پاسکال ± 1 ± 2 %FS
≥35 کیلو پاسکال 0.5± ± 1 %FS
دمای جبران شده ≤20 کیلو پاسکال 0 تا 50 ºC
≥35 کیلو پاسکال 0 تا 70 ºC
دمای عملیاتی -20 تا 80 ºC
دمای ذخیره سازی -40 تا 125 ºC
اضافه بار مجاز مقدار کوچکتر را بین 3 برابر مقیاس کامل یا 120MPa بگیرید
فشار ترکیدگی 5 برابر مقیاس کامل
ثبات دراز مدت 0.2٪  FS/سال
جنس دیافراگم 316 لیتر
مقاومت عایق ≥200MΩ 100VDC
لرزش بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz
شوک 100 گرم، 11 میلی‌ثانیه
زمان پاسخگویی ≤1 میلی‌ثانیه
مهر و موم اورینگ لاستیک نیتریل یا لاستیک فلورو
محیط پرکن روغن سیلیکون
وزن ~ 150 گرم
پارامترها تحت شرایط زیر آزمایش می شوند: 1.5mA @25°C

طرح کلی ساخت و ساز
بعد

سنسور فشار دیافراگم فلاش با سلول سنسور سطح کلیمپ 4








اتصال برق و جبران
سنسور فشار دیافراگم فلاش با سلول سنسور سطح کلیمپ 5

نمونه های انتخاب
سنسور فشار دیافراگم فلاش با سلول سنسور سطح کلیمپ 6
نکات سفارش
1. توجه به تناسب بین اندازه هسته و محفظه فرستنده در طول مونتاژ برای رسیدن به
هوابندی مورد نیاز
2. در طول مونتاژ محفظه، مطمئن شوید که به صورت عمودی تراز شده است و برای جلوگیری از گیر کردن یا آسیب رساندن به صفحه جبران، فشار یکنواخت اعمال کنید.
3. اگر محیط اندازه گیری شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، هنگام سفارش باید دستورالعمل های خاصی ارائه شود.
4. از فشار دادن دیافراگم سنسور با دست یا اجسام نوک تیز برای جلوگیری از آسیب دیدن هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم خودداری کنید.
5. پورت فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا محیط های خورنده به محفظه فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییری در لیدهای پین وجود دارد، برچسب روی هسته واقعی را برای مرجع دنبال کنید.


پرسش و پاسخ

1.Q: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.

2.Q: آیا می توانم مشخصات ویژه را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای رفع نیازهای خاص طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم

3.Q: ظرفیت تولید شما چیست؟
الف: تاسیسات تولیدی ما می توانند تا 30000 فرستنده سنسور فشار در ماه تولید کنند، بنابراین ما به طور کامل قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم. با این حال، برای اطمینان از برنامه ریزی تولید و تحویل، بهتر است از قبل با تیم فروش ما تماس بگیرید
.
4.Q: دوره تحویل معمولی چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشند.

5.Q: قیمت محصولات چگونه است؟ تخفیف داره؟
A: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت
.
6.Q: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان ضمانت ما 24 ماه پس از حمل و نقل است و پس از فروش ما با سوالات شما در 24 ساعت پاسخ می دهد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
