HT-IQ حسگر فشار دیافراگم صاف بهداشتی حسگر سطح پیزورزیستیو
Product Details
| مدل شماره: | HT-IQ | برای: | ترانسمیتر فشار سیلیکونی منتشر شده |
|---|---|---|---|
| نوع سیگنال خروجی: | نوع آنالوگ | فرآیند تولید: | یکپارچه سازی |
| مواد: | فولاد ضد زنگ | نوع نخ: | خیر |
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| رتبه بندی IP: | IP65 | سفارشی: | سفارشی |
| قدرت: | 1.5mA/10VDC | خروجی: | سیگنال mv |
| اتصال: | گیره 50.4 | جبران دما: | 0-70 |
| بسته حمل و نقل: | کارتن | مشخصات: | 50.4 میلی متر |
| علامت تجاری: | "هنگتونگ" | مبدا: | چین |
| کد HS: | 9026209090 | ظرفیت تولید: | 50000PCS/سال |
| برجسته کردن |
حسگر فشار دیافراگم صاف بهداشتی,حسگر سطح پیزورزیستیو,سنسور فرستنده فشار با ضمانت,piezoresistive level sensor,pressure transmitter sensor with warranty |
||
Product Description

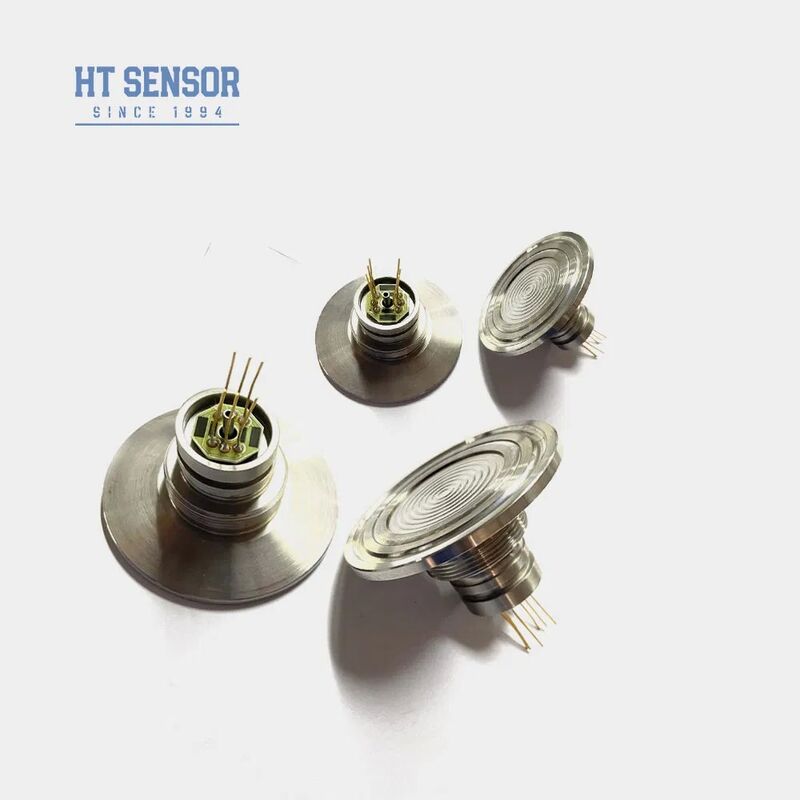

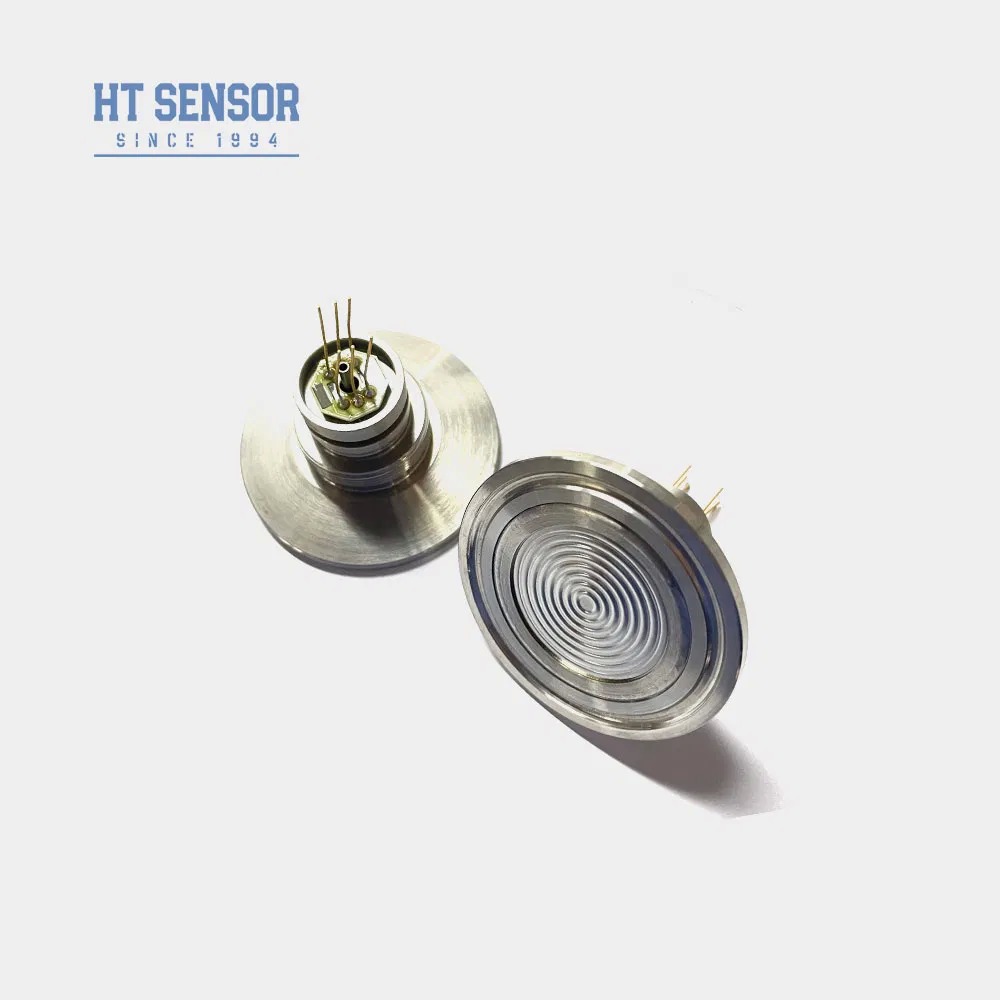

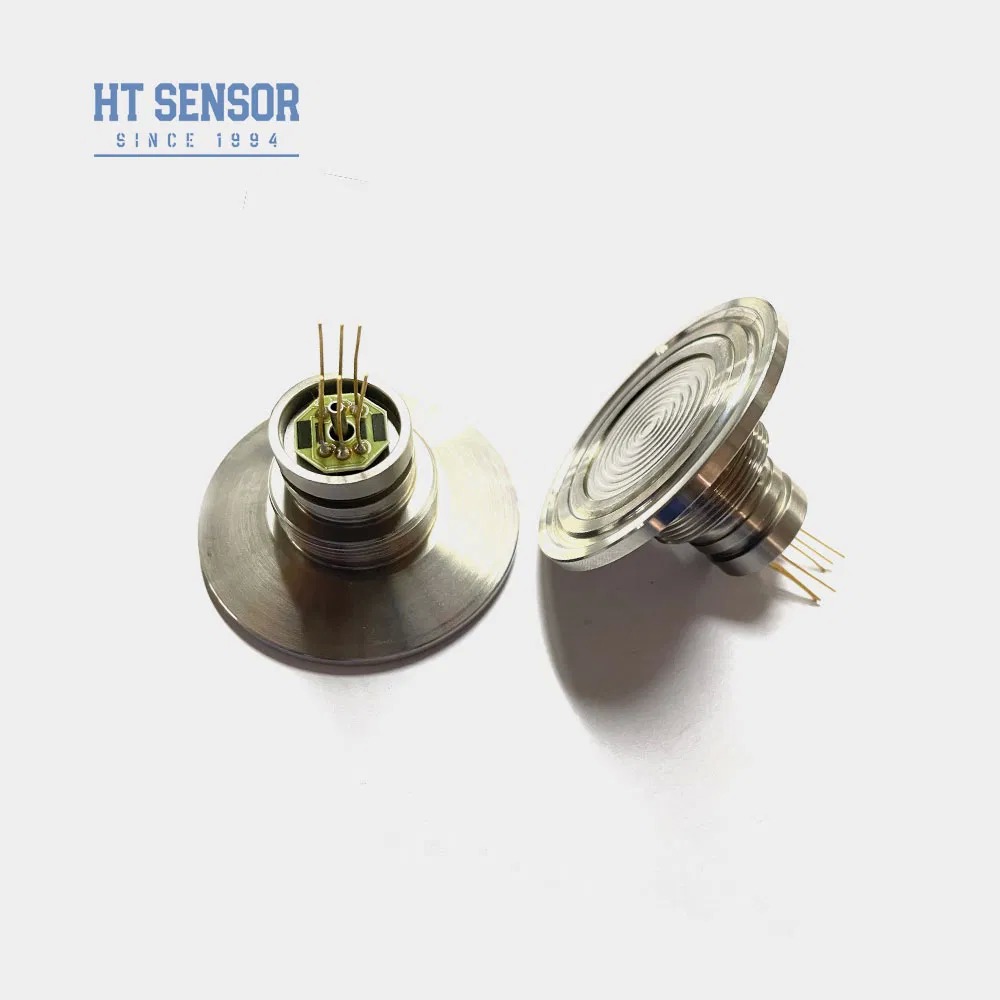

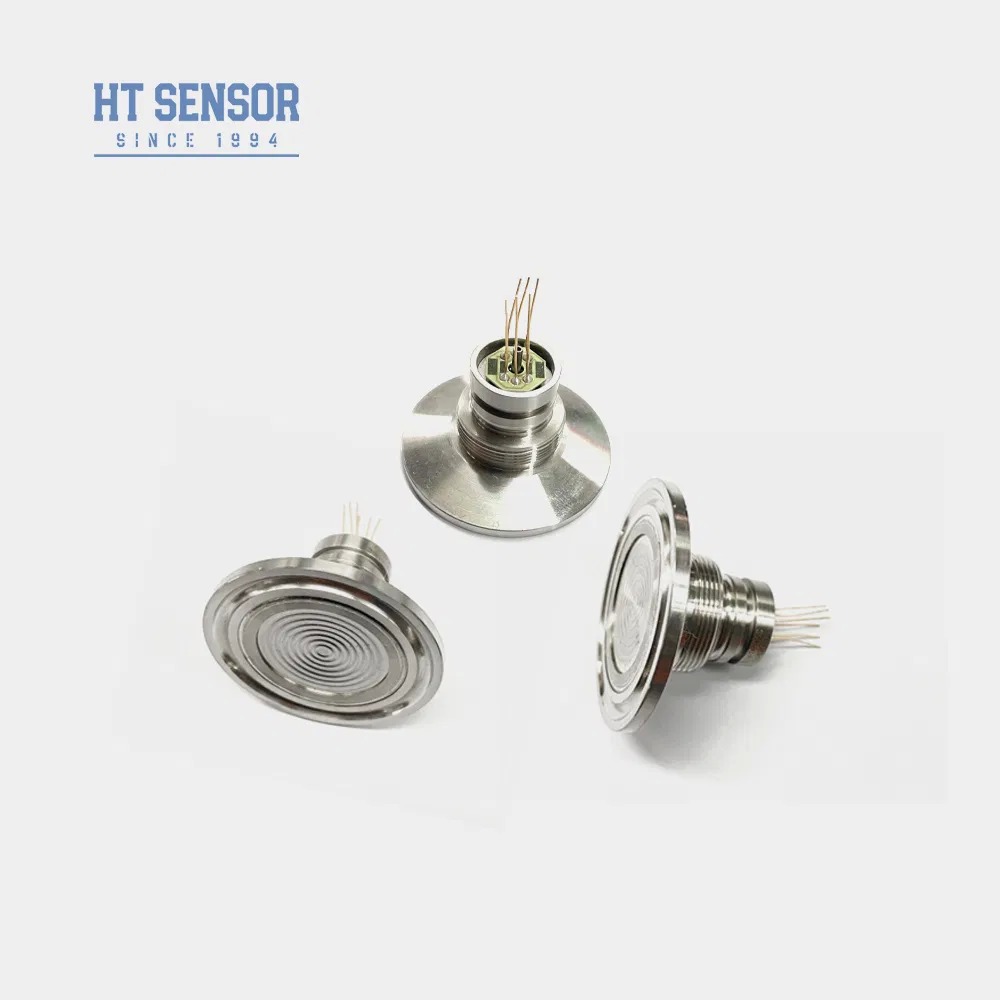

HT-IQ حسگر فشار دیافراگم صاف بهداشتی حسگر فشار پیزورسیستیو
مقدمه:
HT-IQ یک سنسور فشار دیافراگم فلش با یک تراشه سیلیکون منتشر شده بسیار پایدار است. فشار به تراشه حساس از طریق فولاد ضد زنگ منتقل می شودروغن سیلیکون مهر شده توسط دیافراگمنت. تراشه حساس به طور مستقیم با محیط اندازه گیری تماس نمی گیرد. این محصول دارای ساختار دیافراگم صاف است، که باعث می شودآسان برای تمیز کردن و بسیار قابل اعتماد است. برای کاربردهای صنعتی مانند مواد غذایی و بهداشت مناسب است.
- استفاده از تکنولوژی پیشرفته و خانه فولاد ضد زنگ 316L، همراه بامواد مانند تیتانیوم و استیلوی برای دیافراگم
- استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر اصلاح
- قابلیت اطمینان، تکرار و ثبات فوق العاده
- ساختار دیافراگم فلاش، که تمیز کردن آن را آسان می کند
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- صنعت مواد غذایی و نوشیدنی
- کنترل فرآیند صنعتی
- صنعت داروسازی
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 2.5KΩ ~ 6KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ
- اتصال الکتريکي: فلز کووار زرين يا سيم هاي درجه حرارت بالا 100 ميلي متر
| پارامترهای عملکرد: | |||||
| محدوده اندازه گیری | گج ((G) | 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~ 150 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |
| ابعاد |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
