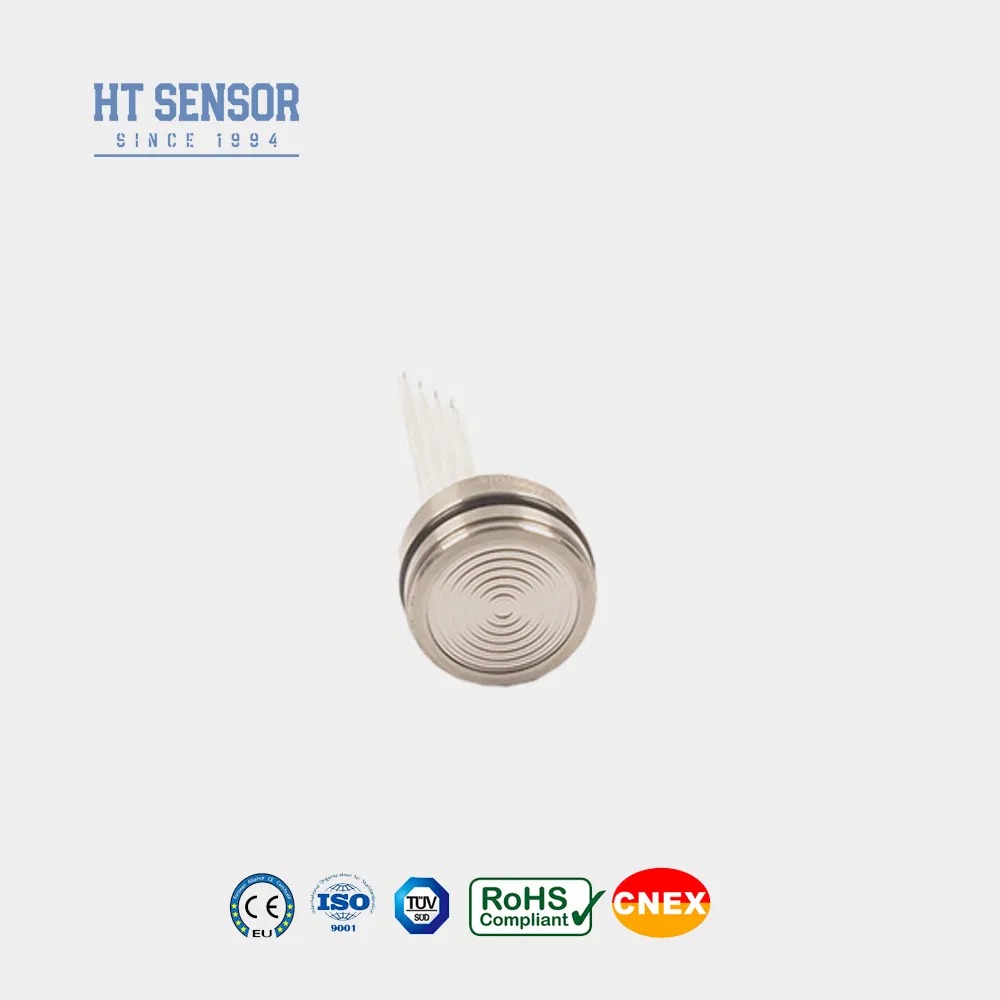

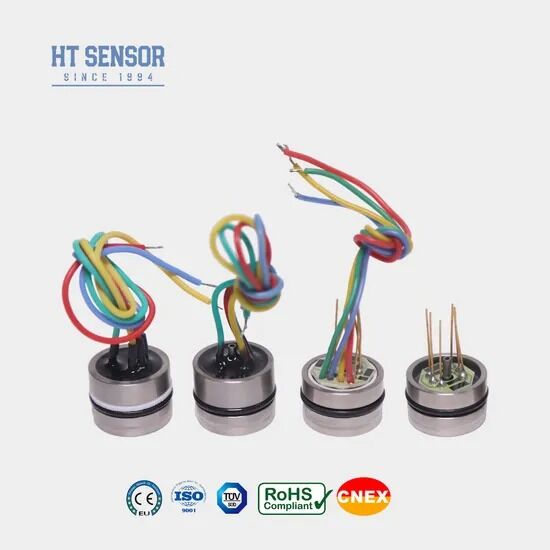

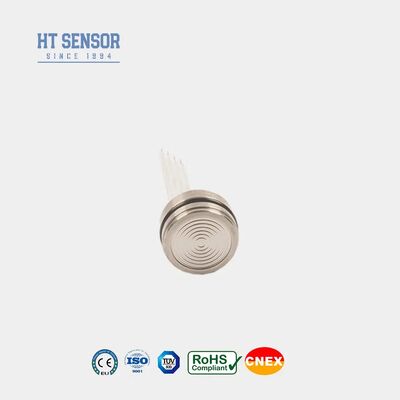

HT19V حسگر فشار گاز هوا با اندازه مطلق
Product Details
| مدل شماره: | HT19V | برای: | ترانسمیتر فشار سیلیکونی منتشر شده |
|---|---|---|---|
| نوع سیگنال خروجی: | نوع آنالوگ | فرآیند تولید: | یکپارچه سازی |
| مواد: | فولاد ضد زنگ | نوع نخ: | خیر |
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| رتبه بندی IP: | IP65 | سفارشی: | سفارشی |
| قدرت: | 10VDC | خروجی: | 10mv/V |
| دیا: | 19 میلی متر | بالا: | OEM |
| بسته حمل و نقل: | کارتن | مشخصات: | سفارشی |
| علامت تجاری: | سنسور HT | مبدا: | چین |
| کد HS: | 9026209090 | ظرفیت تولید: | 50000PCS/سال |
| برجسته کردن |
سنسور فشار هوا پیزورسیستیو,سنسور گاز مطلق,حسگر فشار فرستنده HT19V,absolute gauge gas sensor,HT19V pressure transmitter sensor |
||
Product Description
مقدمه:

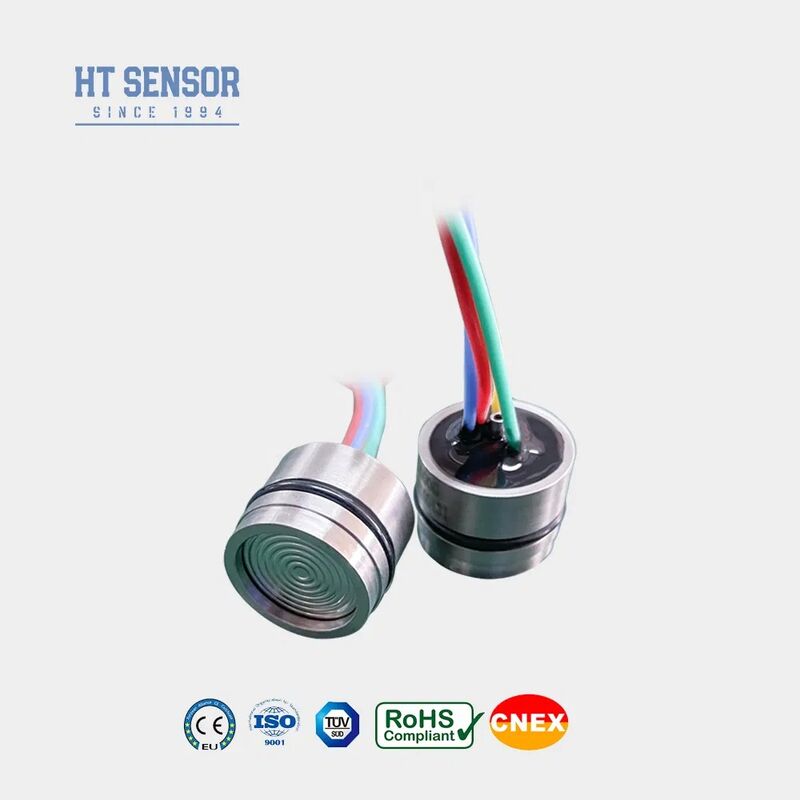

HT19V یک سنسور فشار سیلیکون piezoresistive با یک هسته بسیار پایدار استعنصر سیلیکون منتشر شده. فشار فرقی محیط اندازه گیری شدهبه دیافراگم سیلیکونی از طریق یک دیافراگم جداکننده 316L منتقل می شود وروغن سیلیکون مهر و موم شده است. آن را از اثر piezoresistive از سیلیکون پخش برای اندازه گیریفشار مایعات و گازها. سنسور فشار HT26V مجهز به یکحلقۀ O برای مهر و موم فشار، آسان کردن نصب.
ویژگی های محصول:
- ولتاژ ثابت و خروجی سیگنال های استاندارد
- قابلیت اطمینان بالا و ثبات عالی
- در ارتفاع 7mm است، ساختارهای مختلف می تواند سفارشی شود
- در سایت های مختلف فرآیند صنعتی، از جمله نفت، مواد شیمیایی، فلزات سازی، برق و هیدرولوژی استفاده می شود.
- در صنایع دریایی و هواپیمایی استفاده می شود
- برای سیستم های کنترل هیدرولیک و پنوماتیک مناسب است
- استفاده شده در برنامه های کنترل فرآیند
- منبع برق: 10VDC
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی:2.5KΩ~6KΩ

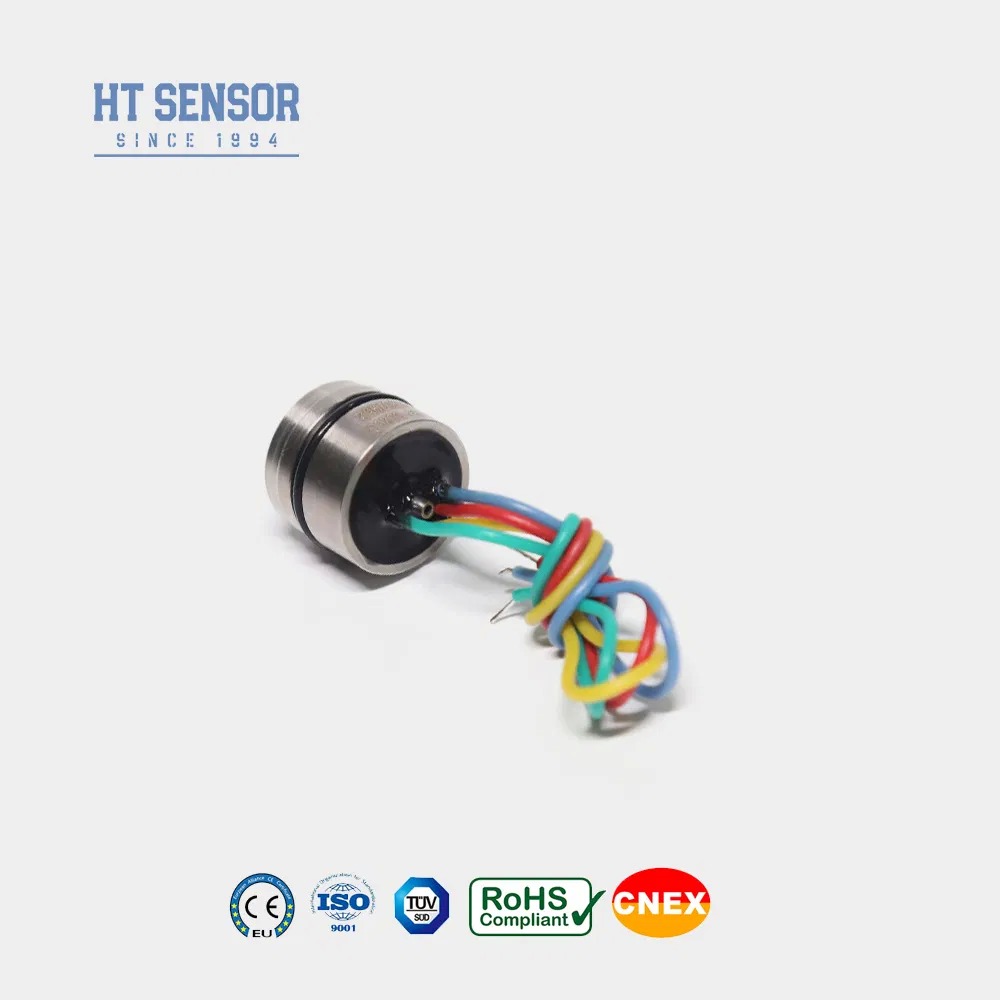

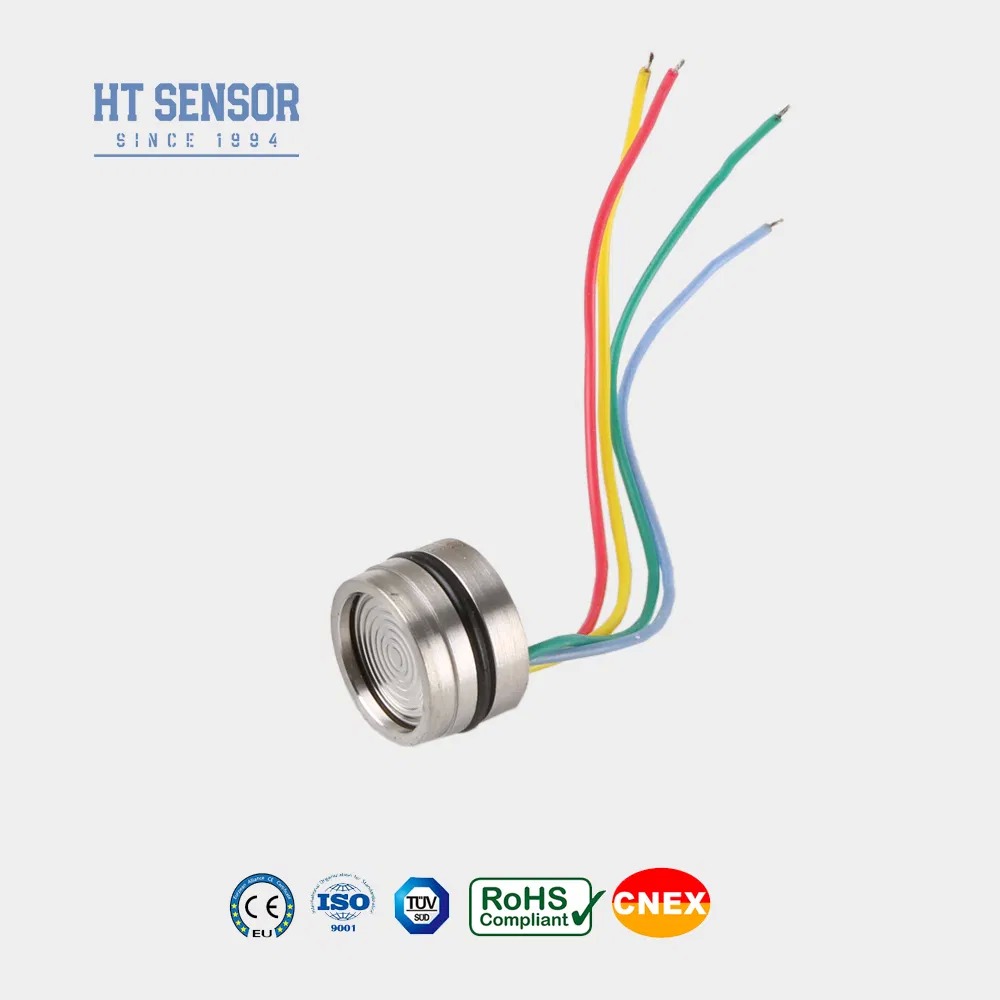

- اتصال الکتریکی: سیم درجه حرارت بالا 100 میلی متری، کابل نوار و کانکتورهای پین
| پارامترهای عملکرد: | |||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS,7MPaS,10MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | 3 برابر مقیاس کامل | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~ 25 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: ولتاژ ثابت 10V و دمای محیط 25oC | |||||
| اتصال الکتریکی و جبران |
|
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
