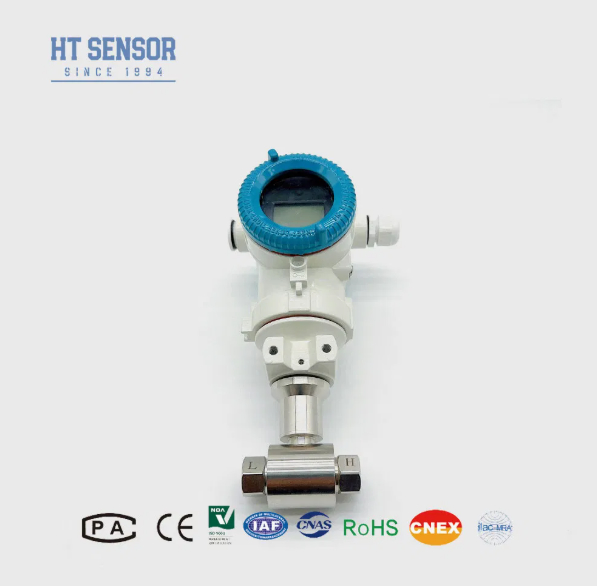

فرستنده فشار تفاضلی دیجیتال LCD آلیاژ آلومینیوم با پل وتستون برای کاربردهای صنعتی
Product Details
| طراحی: | قبول کنید سفارشی | اتصال کننده: | M12*1 |
|---|---|---|---|
| روغن پر شده: | روغن سیلیکون | کلمات کلیدی محصول: | سنسورهای فشار هوای خودکار |
| نوع سیم کشی: | چهار سیم | نوع ساختار: | ترانسمیتر فشار سیلیکونی منتشر شده |
| مهر: | EPDM، FPM، FKM | تهیه کردن: | 1.5 میلی متر |
| اتصال فرآیند: | 1/2 "NPT مرد | ||
| برجسته کردن |
فرستنده فشار فرقی آلیومینیوم,فرستنده سنسور فشار LCD دیجیتال,فرستنده فشار سیلیکونی منتشر شده پل وتستون,Digital LCD Pressure Sensor Transmitter,Wheatstone Bridge Diffused Silicon Pressure Transmitter |
||
Product Description
فرستنده سنسور فشار اختلاف مایع
فرستنده فشار دیفرانسیل BP93420DII
فرستنده فشار دیفرانسیل BP93420DII از یک سنسور سیلیکونی دیفیوز شده پیزورزیستی استفاده می کند. هنگامی که فشار دیفرانسیل از محیط اندازه گیری شده بر روی دیافراگم های موجدار سنسور عمل می کند، سیگنال خروجی پل وتستون، خطی بودن عالی را با اختلاف فشار حفظ می کند و اندازه گیری دقیق فشار دیفرانسیل را امکان پذیر می کند. ایده آل برای اندازه گیری فشار دیفرانسیل گاز و مایع در صنایع نفت، شیمیایی، برق و هیدرولوژی.
- ساخت استیل ضد زنگ برای طراحی فشرده و نصب آسان
- جبران دمای دقیق و غربالگری پیری، عملکرد پایدار و قابل اعتماد را تضمین می کند
- گزینه های رابط الکتریکی انعطاف پذیر: پلاگین یا سیم کشی مستقیم
- اندازه گیری فشار دیفرانسیل برای گازها و مایعات در خطوط لوله نفت، شیمیایی، برق و هیدرولوژی
- نظارت بر فرآیند صنعتی در نفت، مواد شیمیایی، متالورژی، تولید برق و هیدرولوژی
- اندازه گیری فشار خط لوله و محفظه کوره
| محدوده اندازه گیری | 0-10KPa...~2MPa |
|---|---|
| نوع فشار | فشار دیفرانسیل |
| بارگذاری بیش از حد یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 مگاپاسکال |
| دقت @ 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرارپذیری | ±0.03٪ (معمولی) ±0.05٪FS (حداکثر) |
| هیسترزیس | ±0.03٪ (معمولی) ±0.05٪FS (حداکثر) |
| پایداری بلند مدت | ±0.5٪F.S/سال(≤200KPa) ±0.2٪F.S/سال(>200KPa) |
| دریفت دمای صفر | ±0.01٪FS/درجه سانتیگراد(>100KPa)، ±0.02٪FS/درجه سانتیگراد (≤100Kpa) |
| دریفت دمای اسپان | ±0.01٪FS/درجه سانتیگراد(>100KPa)، ±0.02٪FS/درجه سانتیگراد (≤100Kpa) |
| جبران دما | 0-50 درجه سانتیگراد (0-10KPa، 0-20KPa)، 0-70 درجه سانتیگراد، -10-70 درجه سانتیگراد |
| دمای عملیاتی | -30 درجه سانتیگراد ~ 80 درجه سانتیگراد |
| دمای ذخیره سازی | -40 درجه سانتیگراد ~ 100 درجه سانتیگراد |
| لرزش | 10g,55Hz ~ 2kHz |
| جنس محفظه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه ضد انفجار | ایمن ذاتی و ضد انفجار |
| رتبه حفاظت | IP65 |
| وزن | ~0.45 کیلوگرم |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 سیم |
| 0~10/20mA | 3 سیم | |
| 0/1~5V 0.5~4.5V |
5VDC |
- اطمینان از سازگاری محیط اندازه گیری شده با قطعات تماس محصول
- یک منیفولد سه شیر بین نقطه اندازه گیری و فرستنده برای عملکرد قابل اعتماد نصب کنید
- رابط های فشار را در هنگام نصب به صورت افقی قرار دهید تا تأثیر مکان را به حداقل برسانید
- هنگام سفارش، الزامات ویژه (لرزش، ضربه، EMI/RFI) را مشخص کنید
| BP93420XX | فرستنده فشار |
|---|---|
| کد | ساخت و ساز کلی |
| DII | فرستنده فشار دیفرانسیل |
| محدوده اندازه گیری | 0-10KPa...~2MPa |
| کد | منبع تغذیه |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | دیگر |
| کد | سیگنال خروجی |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1~5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| کد | اتصال فشار |
| J1 | M20×1.5 نر |
| J2 | G1/2 نر |
| J3 | G1/4 نر |
| J4 | 1/2 NPT نر |
| J5 | دیگر |
| کد | اتصال الکتریکی |
| B1 | Hirschmann |
| B2 | PG7 پلاگین |
| B3 | خروجی کابل مهر و موم شده |
| B4 | دیگر |
| کد | نوع فشار |
| D | فشار دیفرانسیل |
