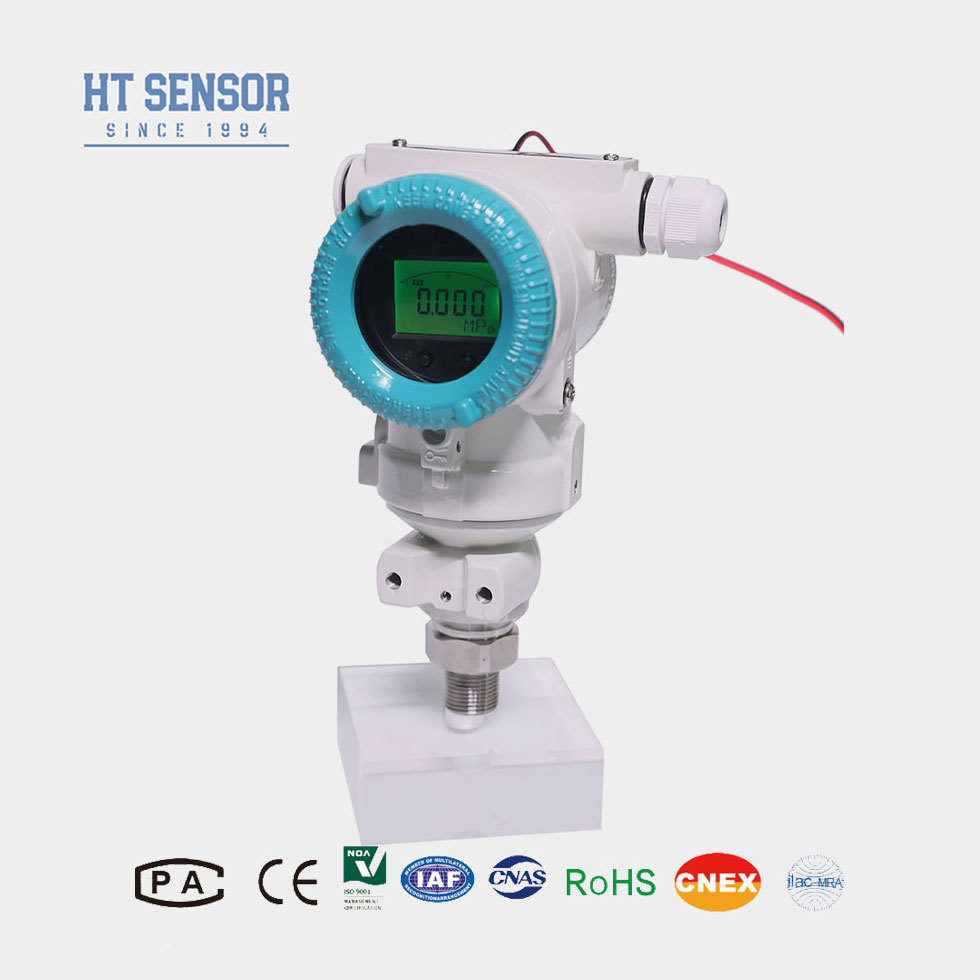

فرستنده فشار دیجیتال BP93420-III 0-100MPa IP65
Product Details
| مدل شماره.: | BP93420-III | اندازه گیری محیط: | مایع |
|---|---|---|---|
| درجه دقت: | 0.5 ٪ | دامنه فشار: | -100kpa...0kpa ~10kpa...100MPa |
| رتبه IP: | IP65 | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| مواد مسکن: | 316L | پاسخ فراوانی: | 2.4 کیلوهرتز |
| وزن: | ~ 1.2 کیلو | بیش از حد: | 1.5 ≤ از محدوده دارای امتیاز |
| دقت @ 25 درجه سانتیگراد: | 0.25 ± (معمولی) 0.5 ± (حداکثر) | ثبات دراز مدت: | 0.1 ٪ fs در سال (معمولی) 0.2 ٪ fs در سال (حداکثر) |
| دمای عملیاتی: | -20 درجه سانتیگراد ~ 80 درجه سانتیگراد | دمای ذخیره سازی: | -40 درجه سانتیگراد 120 درجه سانتیگراد |
| مقاومت عایق: | 100mΩ 100vdc | ||
| برجسته کردن |
فرستنده فشار دیجیتال 0-100MPa,سنسور فشار صنعتی IP65,فرستنده فشار با ضمانت,Industrial Pressure Sensor IP65,Pressure Transmitter with Warranty |
||
Product Description
فرستنده فشار BP93420III از فناوری هسته ای پر از روغن جداکننده سیلیکون پیزورسیستوی سری HT برای اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال سیگنال های سنسور را به سیگنال های خروجی استاندارد تبدیل می کندآزمایش دقیق و غربالگری پیری اجزای اطمینان از عملکرد پایدار و قابل اعتماد با توانایی قوی ضد تداخل.
- طیف گسترده ای از اندازه گیری با گزینه های رابط فشار متعدد و حفاظت IP65
- سیگنال های خروجی قابل تنظیم با قابلیت نمایش
- نقطه صفر و تنظیم مقیاس کامل
- هسته حسگر فشار پیزورسیستوی سیلیکون با دقت بالا
- اندازه گیری گازهای غیر خوردنی و مایعات در سیستم های فولاد ضد زنگ 316L
- صنایع نفتی، شیمی، متالورژیک، برق و هیدرولوژی
- اندازه گیری فشار در محیط های صنعتی بیرونی خشن
- سیستم های کنترل هیدرولیک و پنوماتیک
| پارامتر | مشخصات |
|---|---|
| محدوده اندازه گیری | -100kPa... 0kPa ~10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ≤±0.1%FS |
| هیسترز | ≤±0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | آلومینیوم ریخته شده |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~ 1.2 کیلو |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم | |
| 0/1 تا 5 ولت 0/1 ~ 10 ولت 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
- اطمینان از سازگاری متوسط با قطعات تماس با محصول
- مدل های ضد انفجار شامل سر نمایشگر دیجیتال نیستند
- فرستنده های دارای صفحه نمایش LCD/LED نیاز به منبع برق ≥20VDC دارند
- نصب دستگاه های حفاظت از صاعقه و اطمینان از زمین مناسب
- برای دمای پایین تر از -20 درجه سانتیگراد، مهر و موم های حلقه O EPDM را مشخص کنید.
- طول پیش فرض کابل: 1.5m (پلی اتیلن)
- در سفارشات الزامات ویژه (تلاطم، EMI/RFI و غیره) را مشخص کنید.
| کد | طرح ساخت و ساز |
|---|---|
| IB | انتقال دهنده فشار عمومی |
| IX | فرستنده فشار نمایش |
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه |
| IIC/III | انتقال دهنده فشار عمومی صنعتی/ نمایشگر |
| اگر | فرستنده فشار ضد رطوبت |
| IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر |
| IN | فرستنده فشار اختصاصی تهویه مطبوع |
| IC | فرستنده فشار درجه حرارت بالا |
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا |
محدوده اندازه گیری:-100kPa... 0kPa ~ 35kPa...3.5MPa (0-X)Kpa یا MPa (X نشان دهنده محدوده اندازه گیری واقعی است)
| کد | منبع برق |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | سایر |
| کد | سیگنال خروجی |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5 ~ 4.5VDC |
| کد | اتصال فشار |
|---|---|
| J1 | M20×15 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | سایر |
| کد | اتصال الکتریکی |
|---|---|
| B1 | هیرشمن |
| B2 | پلگ PG7 |
| B3 | خروجی کابل مهر شده |
| B4 | 2088 پوشش صنعتی |
| B5 | 2088 پوشش صنعتی با صفحه نمایش |
| B6 | سایر |
| کد | نوع فشار |
|---|---|
| G | فشار اندازه گیری |
| A | فشار مطلق |
| S | فشار مرجع مهر شده |
