اندازه گیری سطح رادار بسیار دقیق با حداکثر محدوده 120 متر برای کاربردهای صنعتی

                                                                                                    متر سطح رادار 80G

 معرفی تولید:

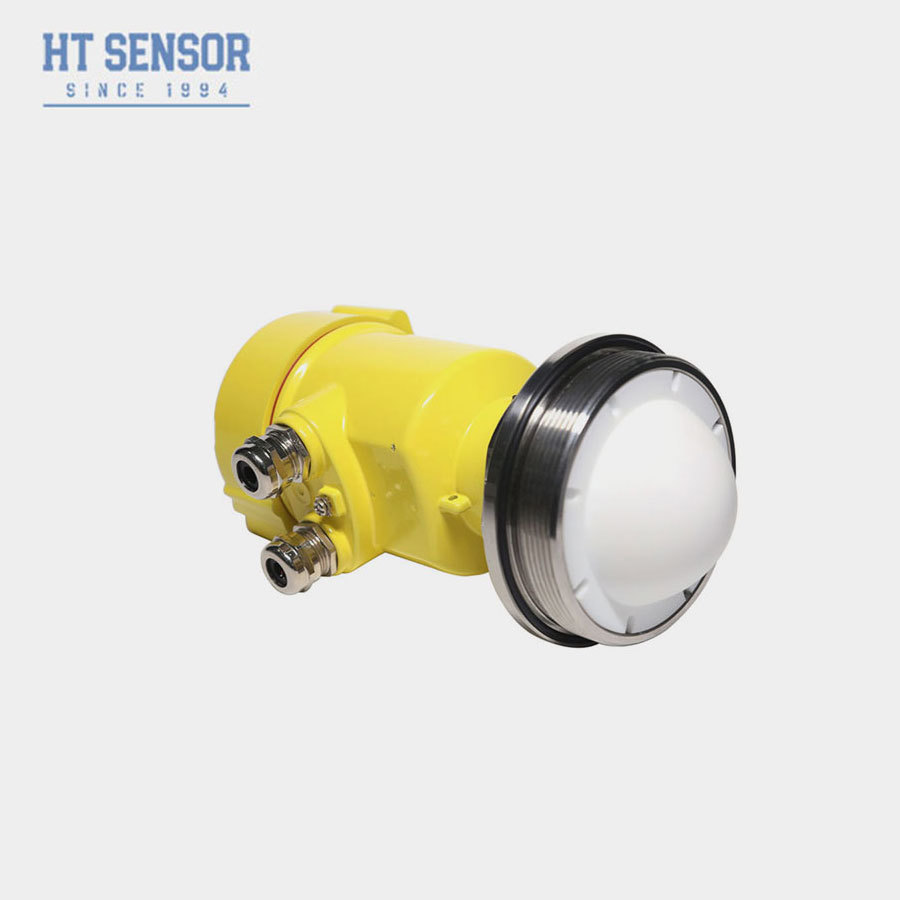

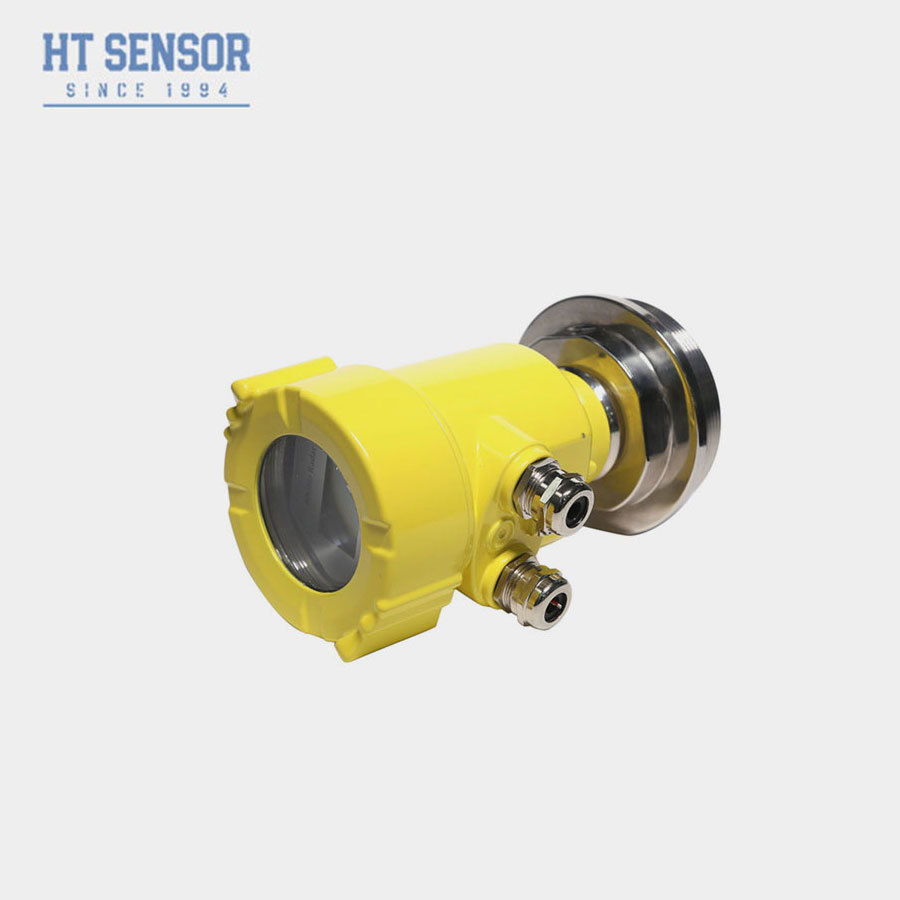

      محصولات رادار موج پیوسته مدوله شده با فرکانس 76-81 گیگاهرتز (FMCW) از هر دو کاربرد چهار سیمه و دو سیمه پشتیبانی می کنند. با مدل های متعدد، حداکثر برد می تواند به 120 متر برسد و نقطه کور به کوچکی 10 سانتی متر است. با توجه به فرکانس کاری بالاتر و طول موج کوتاه تر، به ویژه برای کاربردهای جامد مناسب است. با انتشار و دریافت امواج الکترومغناطیسی از طریق یک لنز، مزایای منحصر به فردی را در محیط های با گرد و غبار زیاد و دمای شدید (تا +200 درجه سانتیگراد) ارائه می دهد. این ابزار گزینه های نصب فلنجی یا رزوه ای را ارائه می دهد که نصب را ساده و راحت می کند.

 مزایا:

     بر اساس تراشه RF میلی متری CMOS که خود توسعه یافته است، معماری RF فشرده تر، SNR بالاتر و منطقه کور کوچکتر محقق شده است.

    پهنای باند کاری 5 گیگاهرتز محصول را قادر می سازد تا وضوح اندازه گیری و دقت اندازه گیری بالاتری داشته باشد.

    باریک ترین زاویه پرتو آنتن 3 درجه است، تداخل در محیط نصب تأثیر کمتری بر ابزار دارد و نصب راحت تر است.

    طول موج کوتاه تر دارای ویژگی های انعکاسی بهتری بر روی سطح جامد است، بنابراین نیازی به استفاده از یک فلنج جهانی ویژه برای هدف گیری نیست.

    از اشکال زدایی بلوتوث تلفن همراه برای تسهیل کار تعمیر و نگهداری پرسنل میدانی پشتیبانی می کند.

فنی:

 نصب:

    دو نکته وجود دارد که باید در نصب به آنها توجه کرد: به سطح مواد هدف گیری کنید و سعی کنید از برخورد عمودی سطح مواد اطمینان حاصل کنید. از اکوی کاذب خودداری کنید. شرایط کاری معمولی زیر را ببینید.

    اطمینان حاصل کنید که هیچ مانعی در محدوده پرتو وجود ندارد، مانند نردبان و پله.

                                                   نمودار شماتیک موقعیت نصب ابزار

ابزار باید حداقل 20 سانتی متر از دیواره ظرف نصب شود، در غیر این صورت احتمالاً قرائت های نادرستی ایجاد می شود

حداقل 20 سانتی متر از دیواره ظرف نصب کنید

نصب ابزار باید اطمینان حاصل کند که پرتو آنتن از درگاه تغذیه اجتناب می کند، همانطور که در شکل نشان داده شده است

پرتو آنتن از درگاه تغذیه اجتناب می کند

ظرف مخروطی باید اطمینان حاصل کند که پرتو مستقیماً به پایین مخزن هدایت می شود، در غیر این صورت نتایج اندازه گیری در پایین مخزن ممکن است نادرست باشد

مخزن مخروطی باید اطمینان حاصل کند که پرتو مستقیماً به پایین مخزن هدایت می شود

سیم کشی محصول

نمودار سیم کشی محصولات دو سیمه با محفظه تک محفظه و منبع تغذیه 24VDC

نمودار شماتیک محصولات دو سیمه

نمودار سیم کشی محفظه تک محفظه با منبع تغذیه 24VDC (4-20mA) محصول چهار سیمه

در کاربرد سیستم چهار سیمه، علاوه بر ترمینال منبع تغذیه 24 ولت، آنالوگ 4-20 میلی آمپر دو ترمینال جداگانه است

نمودار سیم کشی محفظه تک محفظه با منبع تغذیه 24VDC (RS485) و محصولات چهار سیمه

در کاربرد سیستم چهار سیمه، علاوه بر ترمینال منبع تغذیه 24 ولت، آنالوگ RS485 دو ترمینال جداگانه است

نمودار سیم کشی یک پوسته دو محفظه با منبع تغذیه 220 ولت AC (4-20mA) و محصولات چهار سیمه

در کاربرد سیستم چهار سیمه، هنگامی که 4-20 میلی آمپر خروجی ندارد، 3 و 4 اتصال کوتاه می شوند
