حسگر فرستنده فشار با دقت بالا با حداکثر برد 120 متر برای کاربردهای صنعتی

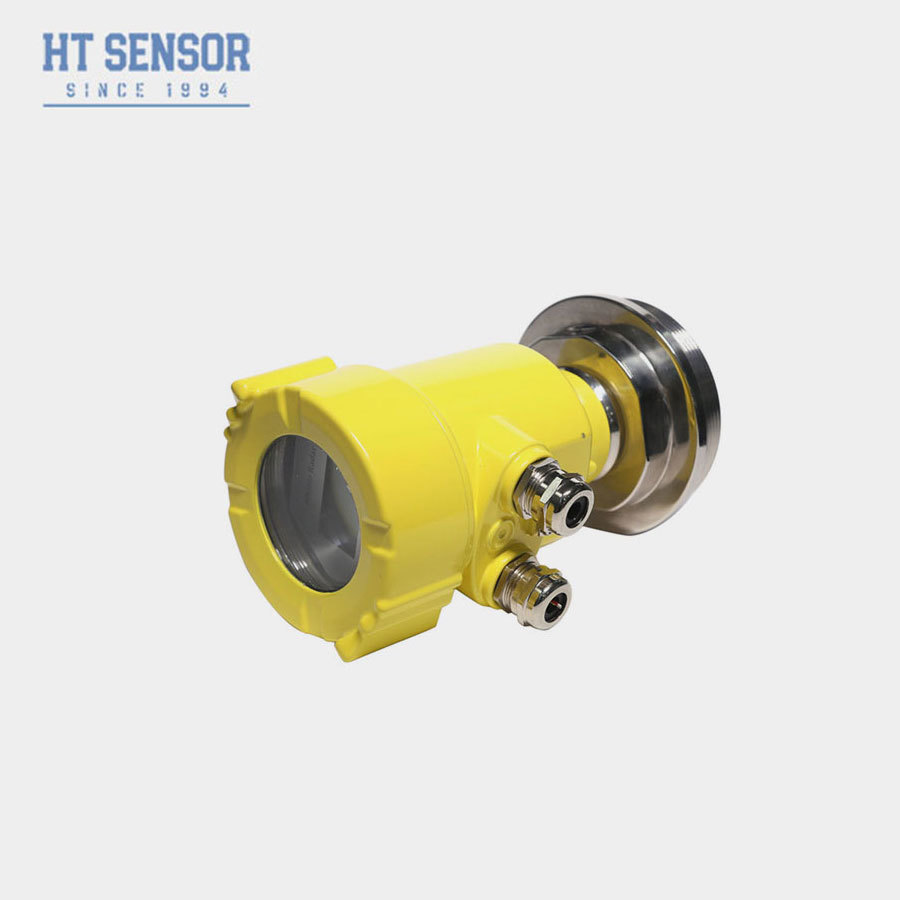

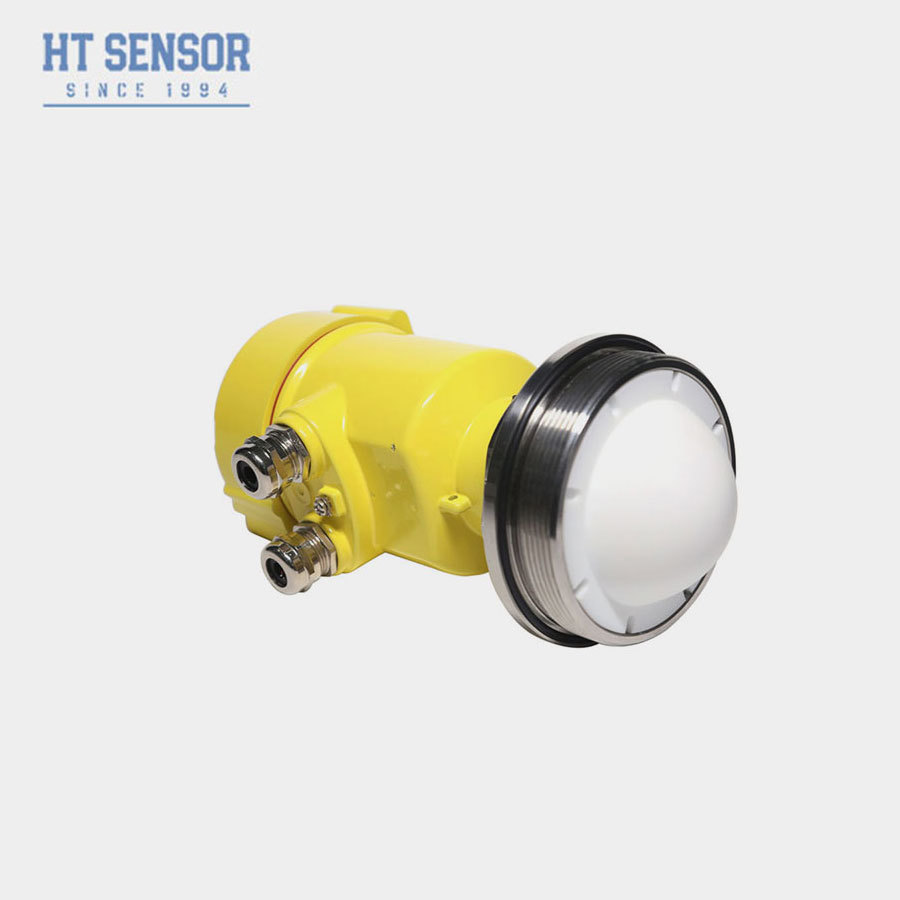

                                                                                                   متر سطح رادار 80G

 معرفی تولید:

     محصولات رادار موج پیوسته مدوله شده با فرکانس 76-81 گیگاهرتز (FMCW) از هر دو کاربرد چهار سیم و دو سیم پشتیبانی می کنند. با مدل های متعدد، حداکثر برد می تواند به 120 متر برسد و نقطه کور به کوچکی 10 سانتی متر است. با توجه به فرکانس کاری بالاتر و طول موج کوتاه تر، به ویژه برای کاربردهای جامد مناسب است. با انتشار و دریافت امواج الکترومغناطیسی از طریق یک لنز، مزایای منحصر به فردی را در محیط های با گرد و غبار زیاد و دمای شدید (تا +200 درجه سانتیگراد) ارائه می دهد. این ابزار گزینه های نصب فلنج یا رزوه ای را ارائه می دهد و نصب را ساده و راحت می کند.

 مزایا:

     بر اساس تراشه RF میلی متری CMOS توسعه یافته، معماری RF فشرده تر، SNR بالاتر و منطقه کور کوچکتر محقق شده است.

    پهنای باند کاری 5 گیگاهرتز محصول را قادر می سازد تا وضوح اندازه گیری و دقت اندازه گیری بالاتری داشته باشد.

    باریک ترین زاویه پرتو آنتن 3 درجه است، تداخل در محیط نصب تأثیر کمتری بر ابزار دارد و نصب راحت تر است.

    طول موج کوتاه تر دارای ویژگی های بازتاب بهتری بر روی سطح جامد است، بنابراین نیازی به استفاده از فلنج جهانی خاص برای هدف گیری نیست.

    از اشکال زدایی بلوتوث تلفن همراه برای تسهیل کار تعمیر و نگهداری پرسنل میدانی پشتیبانی می کند.

فنی:

 نصب:

    دو نکته در نصب وجود دارد که باید به آنها توجه کرد: به سطح مواد هدف نشانه بگیرید و سعی کنید نفوذ عمودی سطح مواد را تضمین کنید. از اکوی کاذب خودداری کنید. شرایط کاری معمولی زیر را ببینید.

    اطمینان حاصل کنید که هیچ مانعی در محدوده پرتو وجود ندارد، مانند نردبان و پله.

                                                   نمودار شماتیک موقعیت نصب ابزار

ابزار باید حداقل 20 سانتی متر از دیواره ظرف نصب شود، در غیر این صورت احتمالاً قرائت های نادرستی ایجاد می شود

حداقل 20 سانتی متر از دیواره ظرف نصب کنید

نصب ابزار باید اطمینان حاصل کند که پرتو آنتن از درگاه تغذیه اجتناب می کند، همانطور که در شکل نشان داده شده است

پرتو آنتن از درگاه تغذیه اجتناب می کند

ظرف مخروطی باید اطمینان حاصل کند که پرتو مستقیماً به سمت پایین مخزن هدایت می شود، در غیر این صورت نتایج اندازه گیری در پایین مخزن ممکن است نادرست باشد

مخزن مخروطی باید اطمینان حاصل کند که پرتو مستقیماً به سمت پایین مخزن هدایت می شود
