حسگر فشار سیلیکون پخش شده 19 میلی متری با حساسیت بالا
Product Details
| مواد: | 316 لیتر | محدوده حداقل: | -100kpa |
|---|---|---|---|
| حداکثر برد: | 60 مگا پاسکال | عرضه: | 1.5 میلی آمپر |
| خروجی: | 100mv+-30mv | قابل انتخاب: | سیم سیلیکونی چهار رنگی یا پین طلایی |
| مدل: | HT19 | بالا: | 15 میلی متر |
| روغن: | سیلیکون انتشار | نخ: | نه |
| برجسته کردن |
19mm industrial pressure sensor,high sensitivity silicon pressure sensor,linear output piezoresistive sensor,high sensitivity silicon pressure sensor,linear output piezoresistive sensor |
||
Product Description

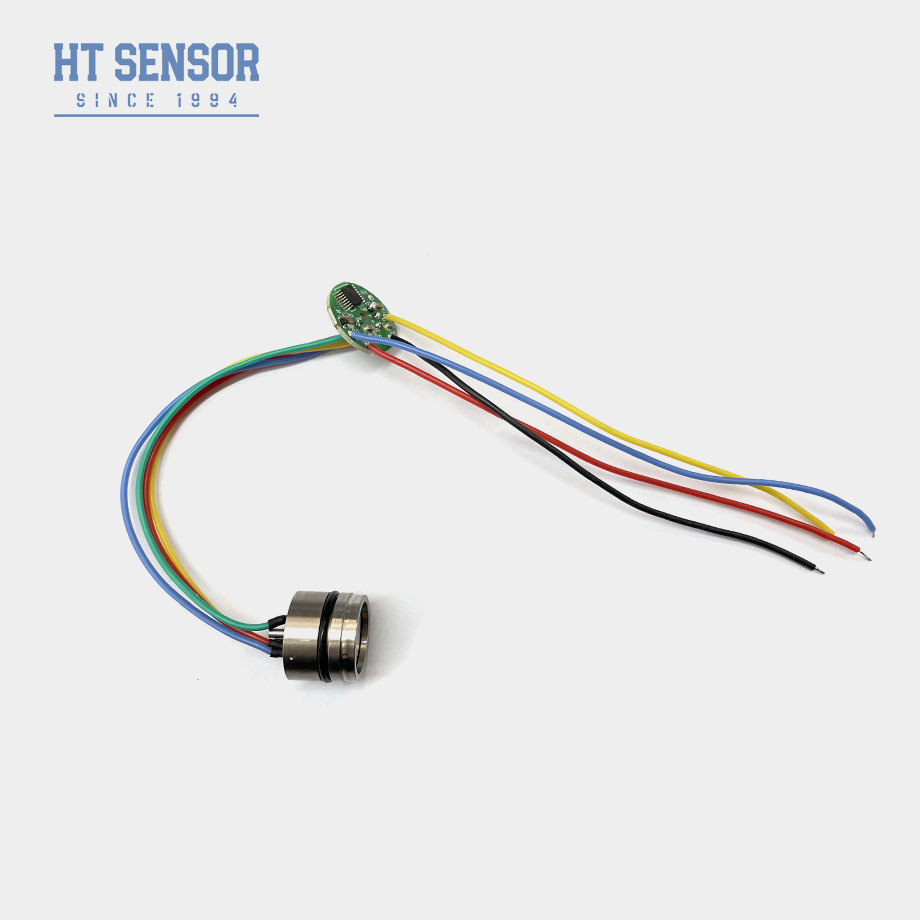

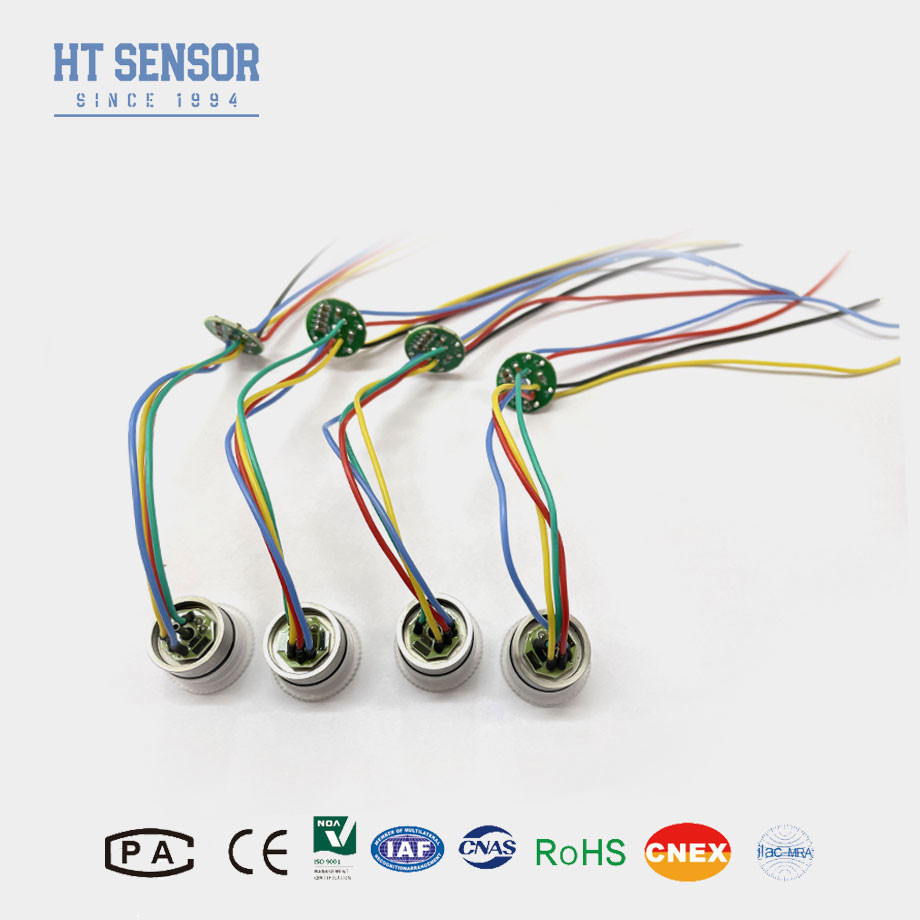

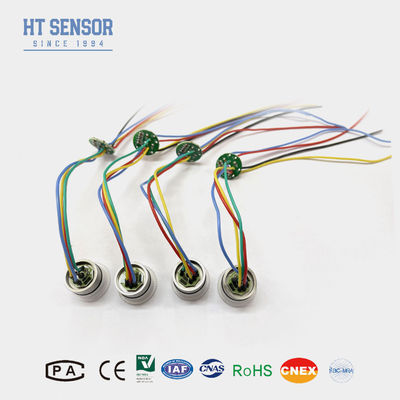

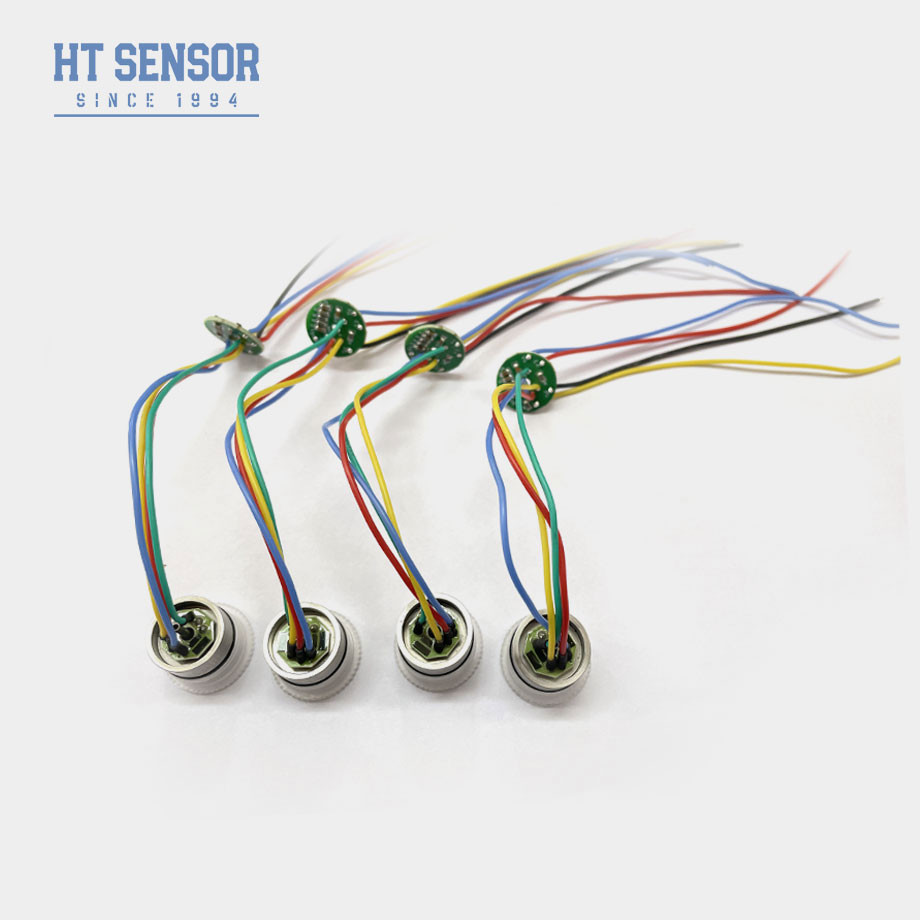

سنسور فشار سیلیکون 19 میلی متری
معرفی سنسور فشار سیلیکون:
حسگر فشار سیلیکون پیزورسیستیو HT19، جزء اصلی آن یک عنصر حسگر سیلیکون پخش با ثبات بالا است.این یک دستگاه مبتنی بر نیمه هادی است که فشار مکانیکی را به یک سیگنال الکتریکی تبدیل می کند با استفاده از اثر پیزورسیستیو در سیلیکونبه دلیل حساسیت بالا، پتانسیل کوچک سازی و هزینه کارایی آن، به طور گسترده در کاربردهای صنعتی، خودرو، پزشکی و مصرف کننده استفاده می شود.
ویژگی های محصولسنسور فشار سیلیکونی:
- حساسیت بالا: تغییرات کوچک فشار را تشخیص می دهد (به عنوان مثال، <1 mbar).
- خروجی خطی: پاسخ خوب به تغییرات فشار.
- اندازه فشرده: تکنولوژی MEMS امکان ادغام در سیستم های کوچک را فراهم می کند.
درخواست ها از سنسور فشار سیلیکون:
صنعتی: کنترل فرآیند، سیستم های HVAC.
خودرو: نظارت بر فشار تایر (TPMS) ، سنجش انبوهی موتور.
پزشکي: کنترل کننده فشار خون، دستگاه تنفسي
الکترونیک مصرفی: ارتفاع سنج در تلفن های هوشمند، پوشیدنی ها.
داده های الکتریکی سنسور فشار سیلیکون
عرضه:1.5mADC مقاومت ورودی:3KΩ~6KΩ
مقاومت خروجی:2.5KΩ~6KΩ مقاومت عایق:≥100MΩ/50VDC
ولتاژ عایق: 500VAC بین خانه و اتصال الکتریکی باعث آسیب نخواهد شد
سازگاری متوسط: مایع، گاز سازگاری با فولاد ضد زنگ 316L
مشخصات عملکرد سنسور فشار سیلیکون
| پارامترها |
محدوده: 0~10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 700KPa، 1MPa، 2MPa3.5 MPa،7 MPa،10 MPa،20 MPa،40 MPa،60 MPa،100 MPa |
|||
| نمادین | مکس | واحدها | ||
| فشار غیر خطی |
±0.15 |
±0.3 | %F.S | |
| تکرار فشار و هیسترز | 0.02 | 0.05 | %F.S | |
| خروجی صفر | 0±1 | 0±2 | mV | |
| خروجی اسپان | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| خطای دمای صفر | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| خطای دمایی | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| فشار اثبات | 3X محدوده نامی یا 120MPa، هر کدام کمتر باشد | ------- | ||
| محدوده دمای عملیاتی | -20 تا 80 | °C | ||
| محدوده دمای جبران شده | 0~70, 0~50 ((مجموعه ≤20KPa) | °C | ||
| محدوده دمای ذخیره سازی | -40 تا 125 | °C | ||
توجه: پارامتر بالا در شرایط: عرضه: 1.5mA دمای: 25°C
ابعاد
يادداشت:
1. توجه به تناسب بین اندازه هسته و خانه فرستنده در طول مونتاژ به دست آوردن سخت گیری هوا مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به صورت مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
