10KPa ~ 70MPa سنسور فشار سیلیکون سنسور فشار پیزورسیستوی
Product Details
| شماره مدل: | HT19V | نوع موضوع: | نه |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| محدوده: | 0-10kpa~60mpa | خروجی: | MV |
| نوع فشار: | G/A/S | عرضه: | 5-10VDC |
| کد HS: | 9026209090 | قابلیت ارائه: | 20000 عدد در ماه |
| نوع: | سنسور فشار پیزورزیستیو | مواد: | فولاد ضد زنگ |
| سفارشی سازی: | در دسترس OEM و ODM | ||
| برجسته کردن |
سنسور فشار سیلیکون 10kPa,حسگر فشار سیلیکون پیزورسیستوی,حسگر فشار سیلیکون 70MPa,Piezoresistive Silicon Pressure Sensor,70MPa Silicon Pressure Sensor |
||
Product Description
HT19V حسگر فشار سیلیکون بازدارنده
معرفی سنسور فشار سیلیکون:
هسته حسگر فشار سیلیکون HT19 از یک عنصر سیلیکون بسیار پایدار است.سنسور فشار سیلیکون پیزورسیستیو بسته بندی شده در یک محفظه فولاد ضد زنگ 316LHT19V جبران شده در یک بسته قابل جوش یا با انواع لوازم پیچ دار مانند 1/4 و 1/8NPT، 1/4BSP و همچنین لوازم پردازش سفارشی ارائه می شود.
جبران منطقه ی دمای وسیع، تنظیم مقاومت لیزر، آزمایش پیری برای اطمینان از عملکرد پایدار محصول و قابلیت اطمینان بالا
ویژگی های محصولاز حسگر فشار سیلیکون پیزورسیستوی
• قابل نصب با مهر و موم حلقه O
• سطوح مرطوب شده فولاد ضد زنگ
• تقویت شده
• ASIC کالیبر شده
• اندازه گیری مطلق و بسته
• گزینه کابل
درخواست هااز سنسور فشار سیلیکون:
1مناسب برای اندازه گیری فشار گاز خوردگی و مایع، سازگار با فولاد ضد زنگ 316 لیتری
2در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود.
عملکرد الکتریکیاز سنسور فشار سیلیکون:
1منبع برق: ≤10VDC
2ولتاژ خروجی حالت مشترک: 50 درصد از ورودی (معمولی)
3مقاومت ورودی: 4KΩ ~ 20KΩ
4مقاومت خروجی:2.5KΩ~6KΩ
5. اتصال الکتريکي: 100 ميلي متر سيم درجه حرارت بالا، کابل نوار
| پارامترهای عملکرداز سنسور فشار سیلیکون:. | ||||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | ||||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| نوع | مکس | واحد | ||||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرار | 0.05 | 0.1 | %F.S | |||
| هیسترز | 0.05 | 0.1 | %F.S | |||
| خروجی صفر Offset | 0±1 | 0±2 | mV | |||
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| دمای کار | -20 تا 80 | oC | ||||
| دمای ذخیره سازی | -40 تا 125 | oC | ||||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | |||||
| فشار انفجار | 5 برابر مقیاس کامل | |||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||||
| مواد دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| شوک | 100 گرم، 11 میلیمتر | |||||
| زمان پاسخ | ≤1ms | |||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||||
| ماده پر کننده | روغن سیلیکون | |||||
| وزن | ~ 28 گرم | |||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 10 ولت @ 25 درجه سانتیگراد | ||||||

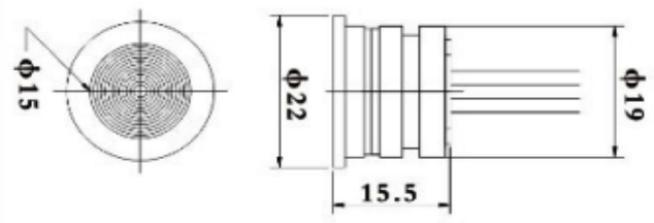

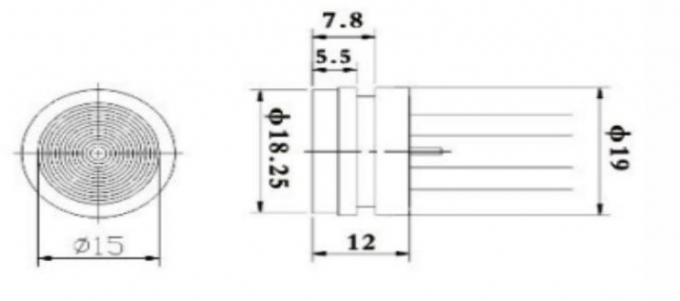

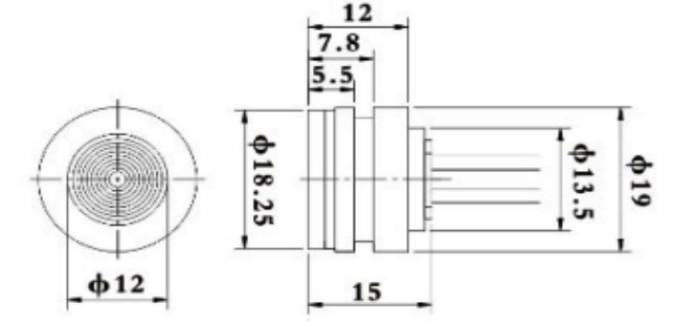

| طرح ساخت و سازاز سنسور فشار سیلیکون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |

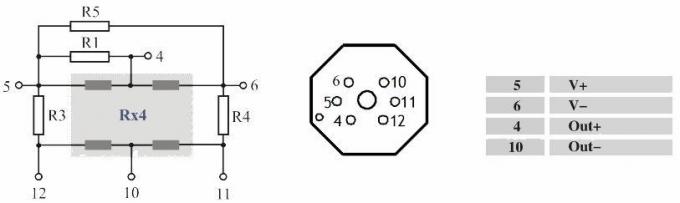

| اتصال الکتریکی و جبراناز سنسور فشار سیلیکون |
|
|

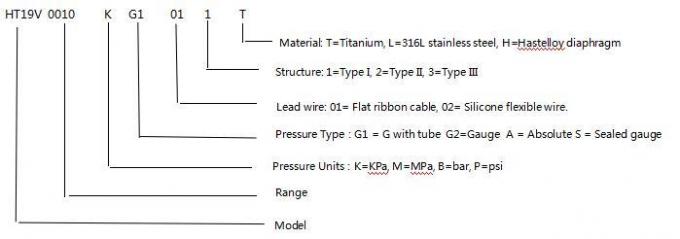

| نمونه های انتخاب |
