2 ساختار اندازه گیری صفحه نمایش سوئیچ اندازه گیری های دیجیتال صنعتی با هشدار بالا / پایین و بالا / بالا
Product Details
| شماره مدل: | BPK-IV | درخواست: | صنعت |
|---|---|---|---|
| ساختار: | گیج نمایشگر | بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن |
| منشاء: | بائوجی، چین | تضمین: | دو سال |
| محدوده اندازه گیری: | دستگاه فشار متوسط | سوئیچ: | 2 سوئیچ |
| برجسته کردن |
ساختار صفحه نمایش گج های دیجیتال صنعتی,2 Switch Industrial Digital Gauges |
||
Product Description
توضیحات محصول
اندازه گیری های دیجیتال صنعتی با سوئیچ های هشدار بالا/پایین و بالا/پایین

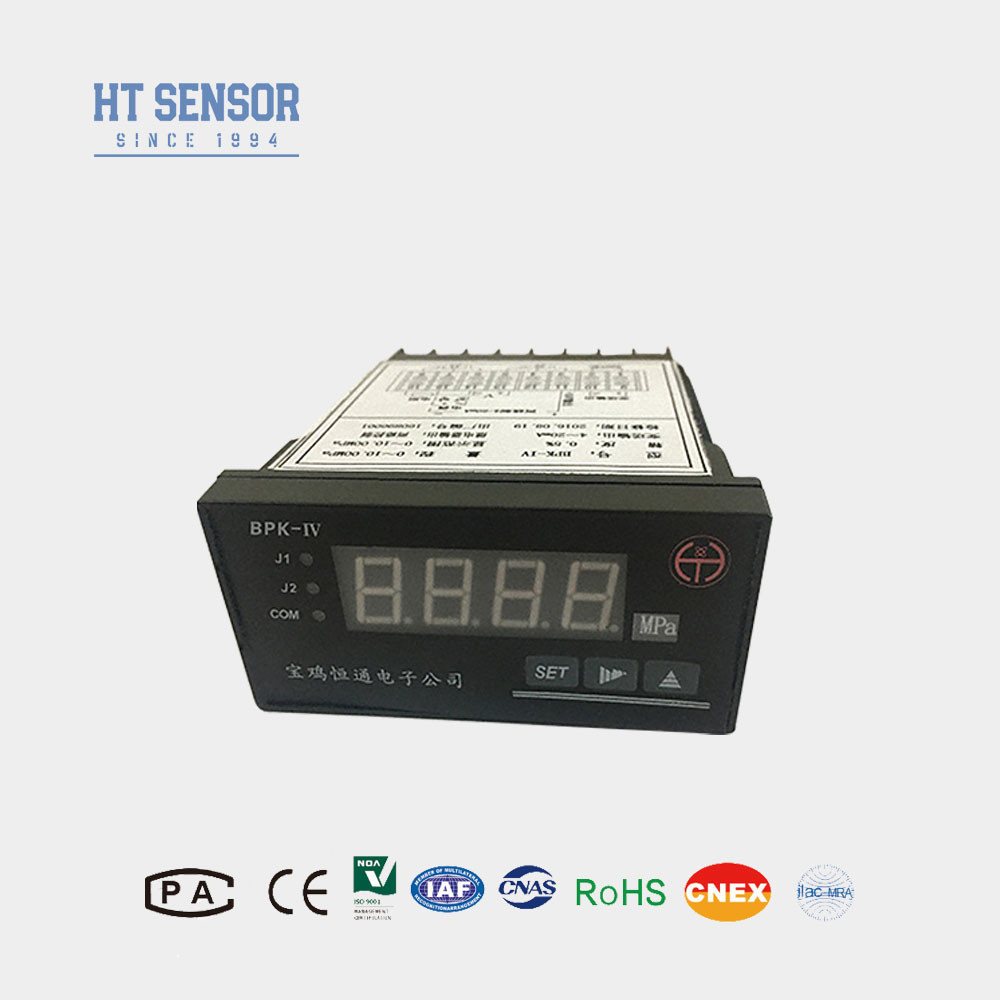

فشار سنج BPK-IV
مقدمه:
1. RTDS های مختلف، ترموپول ها یا سیگنال های ورودی استاندارد را می توان انتخاب کرد (چشم جدول را ببینید). محدوده نمایش را می توان برای سیگنال های غیر خطی کالیبراسیون کرد یا برای سیگنال های خطی تنظیم کرد.
2. خروجی انتقال جدا شده 12 بیت است. دامنه آن را می توان تنظیم کرد.
3. دو خروجی رله، می تواند تنظیم بالا / پایین، بالا / بالا-بالا و یا پایین / پایین نوع عمل هشدار.
مشخصات
1ولتاژ تغذیه: 220VAC /24VDC(±10%)
2دمای محیط: 0 ~ 50oC؛ رطوبت نسبی: ≤ 85٪گاز غیر خوردنی
3سیگنال ورودی ، دامنه نمایش و پارامترهای مربوطه:
جدول 1
| کد سیگنال ورودی | سیگنال ورودی | دامنه نمایش | قطعنامه | دقت | مقاومت ورودی |
| 00 | T TC | 0 تا 400 °C | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 01 | R TC | 0 تا 1600 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 02 | J TC | 0 تا 1200 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 03 | WRe3-WRe25 TC | 0 تا 2300 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 04 | B TC | ۳۵۰ تا ۱۸۰۰ درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 05 | S TC | 0 تا 1600 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 06 | K TC | 0~1300 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 07 | E TC | 0 تا 900 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 08 | Pt100 RTD | -200 تا 600 درجه سانتیگراد | 0.1°C | 0.2 درصد | (0.2mA) |
| 09 | Cu50 RTD | -50 تا 150 درجه سانتیگراد | 0.1°C | 0.2 درصد | (0.2mA) |
| 10 | فشار از راه دور 0~375Ω | محدوده پایین و بالا می تواند از -1999 تا 9999 تنظیم شود. | دامنه نمایش از -1999 تا 9999 مستمر است با استفاده از نمونه 16 بیتی A/D | 0.2 درصد | (0.2mA) |
| 11 | تقسیم کننده جریان 0 ~ 75mV | 0.۱% | صد هزار | ||
| 12 | 0 ~ 30mV | 0.۱% | صد هزار | ||
| 13 | سیگنال استاندارد 0 تا 5 ولت | 0.۱% | صد هزار | ||
| 14 | سیگنال استاندارد ۱ تا ۵ ولت | 0.۱% | صد هزار | ||
| 15 | سیگنال استاندارد 0 ~ 10V | 0.۱% | صد هزار | ||
| 16 | سیگنال استاندارد 0 ~ 10 mA | 0.۱% | 20Ω | ||
| 17 | سیگنال استاندارد 0 ~ 20 mA | 0.۱% | 20Ω | ||
| 18 | سیگنال استاندارد 4 ~ 20 mA | 0.۱% | 20Ω |
جدول 2
| انتقال سیگنال خروجی | خروجی فعلی | محدوده ارسال | ولتاژ جدا شده | مکس قطعنامه |
دقت | ظرفیت حمل | ولتاژ مدار باز |
| 00 | 4 تا 20 mA | انتقال داده ها در محدوده با سیگنال فعلی استاندارد | 1500 ولت | ۱۲ بیت | 0.3٪ | ≤500Ω | 15 ولت |
| 01 | 0 ~ 20mA |
این محصول تنها به سیگنال های 4 ~ 20mA یا 0 ~ 20mA تولید می شود. اگر کاربر نیاز به ولتاژ خروجی سیگنال خروجی دارد،این می تواند از تولید کننده یا خود متصل شده 250 یا 500 آم مقاومت برای 1 ~ 5V یا 0 ~ 5V سفارشی، ولتاژ و مقاومت 0 ~ 10V (توجه مقاومت به طور مستقیم بر دقت ولتاژ خروجی انتقال تاثیر می گذارد).
5.Rظرفیت تماس خروجی: ((ببین جدول 3)
جدول سوم
| 250V/120V | 120 ولت/48 ولت | <48 ولت | عمر رله | ||||
| AC | دی سی | AC | دی سی | AC | دی سی | >100000 بار |
|
| حداکثر جریان (حمل مقاومت) | 3A | 2A | 4A | 3A | 5A | 4A | |
| حداکثر جریان (حمل محرک) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6. وبرق خارجی DC24V/30mAميتونه قدرت فرستنده رو تامین کنه
7. باعملکرد تعویض دمای خودکاربرایسنسور ترموکوپل.
8. باتابع حفاظت از قطع اتصال
| مدل | ابعاد طرح | ابعاد خروجی پنل ((ملی متر) | یادداشت |
| BPK-IIIS1 | 160×80×80 ((افقی)) | 152+08×76+07 | |
| BPK-IV | 96×48×112 ((افقی) | 92+07×44+05 | |

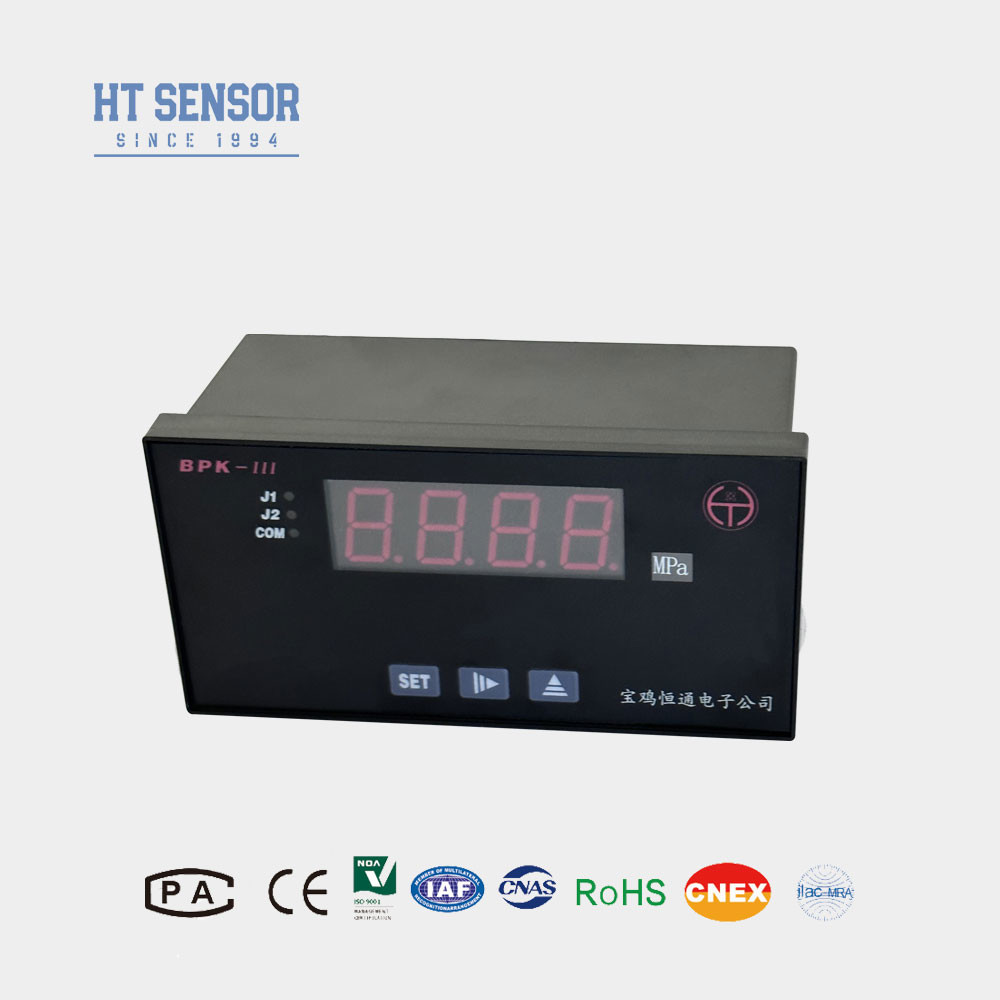

| BPK-IIIN1 | 80×160×80 ((عمودی) | 76+07×152+08 | |
| BPK-IIIN2 | 48×96×112 ((عمودی) | 44+05×92+07 | |
| BPK-IIIF1 | 96×96×112 ((مربع)) | 92+07×92+07 | |
| BPK-IIIF2 | 48×48×108 ((مربع) | 44+05×44+05 | با لامپ J2alarm بدون رله J2 |
| BPK-IIIF3 | 72×72×112 | 67+07×67+07 |
| شرکت |
