سنسور فشار سیلیکون 15 میلی متری OEM با رشته 1/4npt برای اندازه گیری سطح مایع

15mm OEM Silicon Pressure Sensor With 1/4npt Thread For Liquid Level Measurement
15mm OEM Silicon Pressure Sensor With 1/4npt Thread For Liquid Level Measurement 15mm OEM Silicon Pressure Sensor With 1/4npt Thread For Liquid Level Measurement
اطلاعات پایه
محل منبع: باوي، چين
نام تجاری: HT SENSOR
گواهی: CE,RoHs,ISO9001
شماره مدل: HT15
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 5 تا 8 روز کاری
شرایط پرداخت: وسترن یونیون، L/C، T/T
قابلیت ارائه: 5000PCS/ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: HT15 نوع موضوع: ميتونه نخ داشته باشه
نوع سیم کشی: کاوار فلج شده با طلا یا چهار سیم محیط اندازه گیری: گاز و مایع
قدرت: 5-10VDC /1.5mA خروجی: 10mv/V 100+-30mv
کلمات کلیدی: سنسور کوچک بسته حمل و نقل: کارتن
علامت تجاری: "هنگتونگ" مواد: فولاد ضد زنگ 316 لیتر
برجسته کردن:

سنسور فشار سیلیکون 15 میلی متری,سنسور فشار سیلیکون برای اندازه گیری سطح مایع,حسگر فشار سیلیکون 1/4npt

,

Liquid Level Measurement Silicon Pressure Sensor

,

1/4npt Silicon Pressure Sensor

توضیحات محصول

HT15 15mm OEM 316L سنسور فشار سیلیکون فولاد ضد زنگ برای آزمایش مایع

HT15 سنسور فشار سیلیکون پیزورسیستوی



معرفی سنسور فشار سیلیکون:


HT15 یک سنسور فشار سیلیکون پیزورسیستیو با عناصر سیلیکون منتشر شده بسیار پایدار در هسته آن است.از اثر پيزوريسيسيتيوي سيليکونيک پخش شده براي اندازه گيري فشار مايعات و گازها استفاده مي کند. سنسور می تواند سیگنال های اندازه گیری فشار و سطح را به خروجی الکتریکی mv تبدیل کند. سنسور دارای یک رابط سریع و دقیق است.عدم خطی بودن سنسور بر اساس روش کمترین مربع BFSL محاسبه می شود، که به طور گسترده ای در کمپرسور هوا، سیستم خنک کننده و سایر برنامه های کاربردی استفاده می شود.
ویژگی های محصولاز سنسور فشار سیلیکون:

  • از تکنولوژی پیشرفته استفاده می کند و در یک فولاد ضد زنگ 316L گنجانده شده استمسکن
  • محدوده اندازه گیری گسترده 0 ~ 350KPa ~ 60MpaS
  • قابلیت اطمینان بالا و ثبات عالی
  • رابط های مختلف رشته ای در دسترس برای انتخاب
درخواست هااز سنسور فشار سیلیکون:
  • مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
  • طراحی جمع و جور، ایده آل برای کاربردهای با فضای محدود
  • استفاده می شود در سیستم های کنترل فرآیند برای نظارت و کنترل فشار
  • معمولاً در سیستم های خنک کننده و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود
عملکرد الکتریکیاز سنسور فشار سیلیکون:
  • منبع برق: ≤2mA DC (معمولا 1.5mA DC)
  • مقاومت ورودی: 3KΩ ~ 6KΩ
  • مقاومت خروجی:2.5KΩ~6KΩ
  • اتصال الکتریکی:دستک های طلا شده Kovar یا سیم های 100mm با دمای بالا

پارامترهای عملکرداز سنسور فشار سیلیکون:
محدوده اندازه گیری گج ((G) 350KPa، 1000KPa، 2000Kpa
مطلق ((A) 350KPaA، 700KPaA، 1000KPaA، 2000KPaA
مهر و موم شده 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS
  نوع مکس واحد
خطی بودن   ±0.15 ±0.3 %F.S
تکرار  0.05 0.1 %F.S
هیسترز    0.05 0.1 %F.S
خروجی صفر Offset   0±1 0±2 mV
تولید کامل   100±10 100±30 mV
صفر Temp Offset. Drift   ±0.5 ±1 %F.S
دمای کامل مقیاس ±0.5 ±1 %F.S
معاوضات موقت 0 ~ 70 oC
دمای کار -20 تا 80 oC
دمای ذخیره سازی -40 تا 125 oC
بار بیش از حد مجاز مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را بگیرید
فشار انفجار 5 برابر مقیاس کامل
ثبات بلند مدت 0.2 درصد  F.S/سال
مواد دیافراگم 316L
مقاومت عایق ≥200MΩ 100VDC
ارتعاش بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz
شوک 100 گرم، 11 میلیمتر
زمان پاسخ ≤1ms
مهر O-ring لاستیک نایتریل یا لاستیک فلورو
ماده پر کننده روغن سیلیکون
وزن حدود 20 گرم
پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C

طرح ساخت و ساز

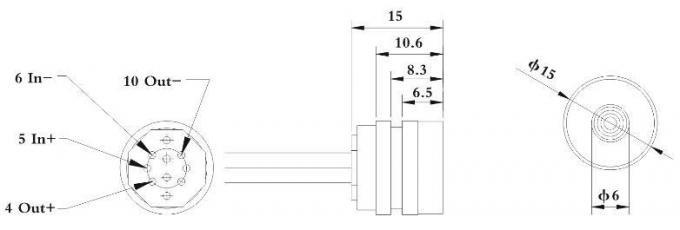

نوع ۱ سنسور فشار سیلیکون 15 میلی متری OEM با رشته 1/4npt برای اندازه گیری سطح مایع 0

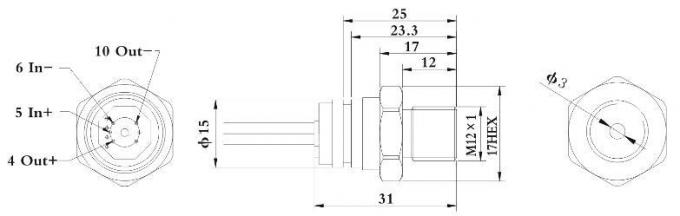

نوع2 سنسور فشار سیلیکون 15 میلی متری OEM با رشته 1/4npt برای اندازه گیری سطح مایع 1

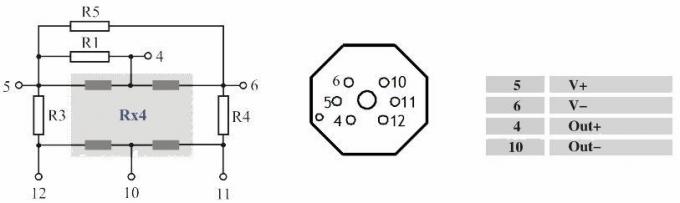

اتصال الکتریکی و جبران

سنسور فشار سیلیکون 15 میلی متری OEM با رشته 1/4npt برای اندازه گیری سطح مایع 2

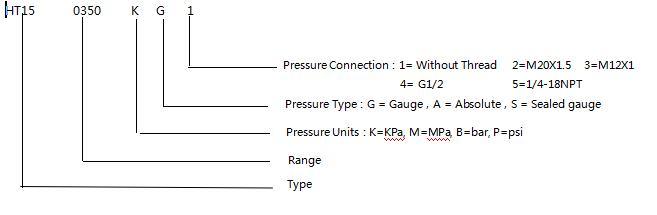

نمونه های انتخاب
سنسور فشار سیلیکون 15 میلی متری OEM با رشته 1/4npt برای اندازه گیری سطح مایع 3

نکات سفارش
1. توجه به تناسب بین اندازه هسته و خانه فرستنده در طول مونتاژ به دست آوردن
هوا مورد نیاز فشرده سازی
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به صورت مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
