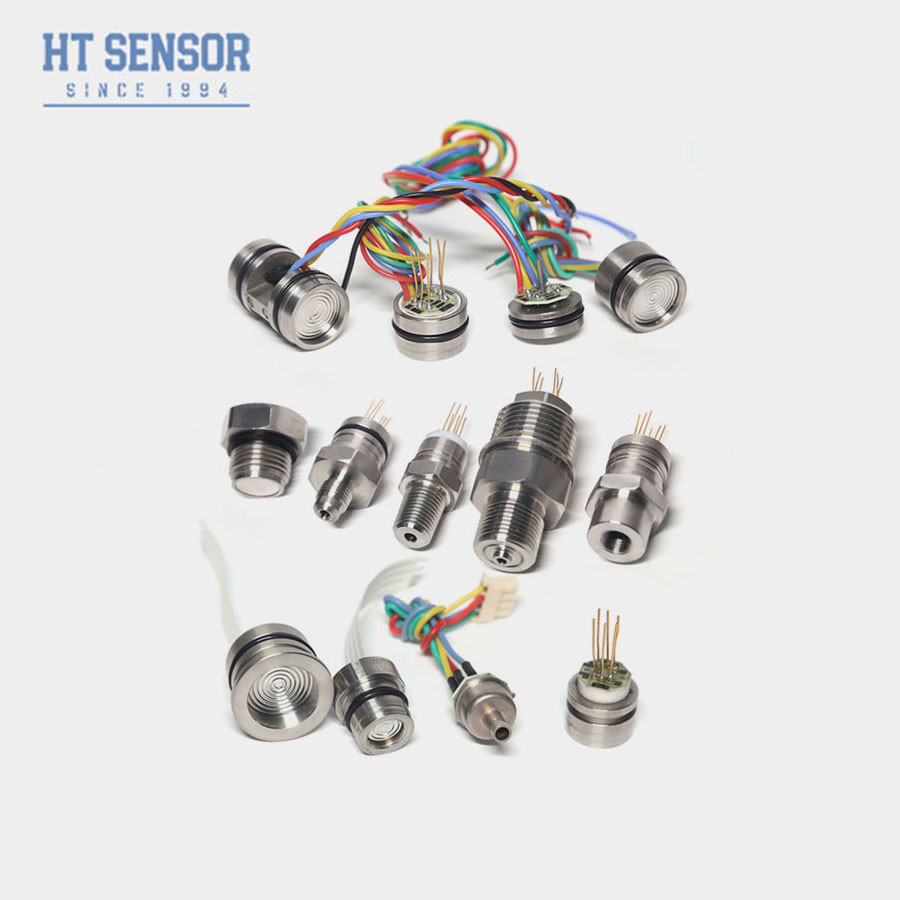

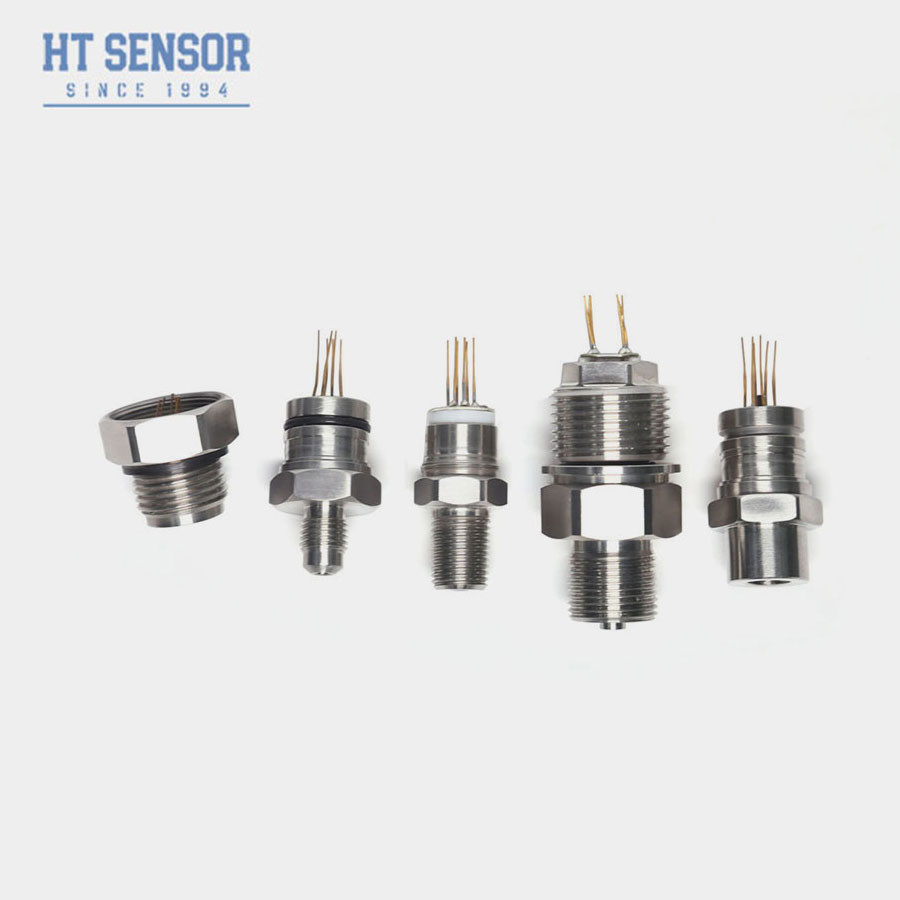

15mm OEM سیلیکون 316L فولاد ضد زنگ سیلیکون سنسور فشار برای اندازه گیری سطح مایع
جزئیات محصول
| نوع موضوع: | ميتونه نخ داشته باشه | نوع سیم کشی: | کاوار فلج شده با طلا یا چهار سیم |
|---|---|---|---|
| محیط اندازه گیری: | گاز و مایع | قدرت: | 5-10VDC /1.5mA |
| خروجی: | 10mv/V 100+-30mv | کلمات کلیدی: | سنسور کوچک |
| بسته حمل و نقل: | کارتن | علامت تجاری: | "هنگتونگ" |
| مواد: | فولاد ضد زنگ 316 لیتر | نخ: | 1/4NPT، 1/2npt |
| حداکثر برد: | 40 مگاپاسکال | ||
| برجسته کردن |
سنسور فشار سیلیکون 15 میلی متری,سنسور فشار سیلیکون از فولاد ضد زنگ 316L,سنسور فشار سیلیکون |
||
توضیحات محصول
15mm OEM 316L سنسور فشار سیلیکون فولاد ضد زنگ برای آزمایش مایع
سنسور فشار سیلیکون پیزورسیستوی
معرفی سنسور فشار سیلیکون:
یک سنسور فشار سیلیکون پیزورسیستیو با عناصر سیلیکون منتشر شده بسیار پایدار در هسته آن است.از اثر پيزوريسيسيتيوي سيليکونيک پخش شده براي اندازه گيري فشار مايعات و گازها استفاده مي کند. سنسور می تواند سیگنال های اندازه گیری فشار و سطح را به خروجی الکتریکی mv تبدیل کند. سنسور دارای یک رابط سریع و دقیق است.
ویژگی های محصولاز سنسور فشار سیلیکون:
- از تکنولوژی پیشرفته استفاده می کند و در یک فولاد ضد زنگ 316L گنجانده شده استمسکن
- محدوده اندازه گیری گسترده 0 ~ 350KPa ~ 60MpaS
- قابلیت اطمینان بالا و ثبات عالی
- رابط های مختلف رشته ای در دسترس برای انتخاب
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 3KΩ ~ 6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی:دستک های طلا شده Kovar یا سیم های 100mm با دمای بالا
| پارامترهای عملکرداز سنسور فشار سیلیکون: | ||||
| محدوده اندازه گیری | گج ((G) | 350KPa، 1000KPa، 2000Kpa | ||
| مطلق ((A) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS | |||
| نوع | مکس | واحد | ||
| خطی بودن | ±0.15 | ±0.3 | %F.S | |
| تکرار | 0.05 | 0.1 | %F.S | |
| هیسترز | 0.05 | 0.1 | %F.S | |
| خروجی صفر Offset | 0±1 | 0±2 | mV | |
| تولید کامل | 100±10 | 100±30 | mV | |
| صفر Temp Offset. Drift | ±0.5 | ±1 | %F.S | |
| دمای کامل مقیاس | ±0.5 | ±1 | %F.S | |
| معاوضات موقت | 0 ~ 70 | oC | ||
| دمای کار | -20 تا 80 | oC | ||
| دمای ذخیره سازی | -40 تا 125 | oC | ||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را بگیرید | |||
| فشار انفجار | 5 برابر مقیاس کامل | |||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||
| مواد دیافراگم | 316L | |||
| مقاومت عایق | ≥200MΩ 100VDC | |||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||
| شوک | 100 گرم، 11 میلیمتر | |||
| زمان پاسخ | ≤1ms | |||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||
| ماده پر کننده | روغن سیلیکون | |||
| وزن | حدود 20 گرم | |||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | ||||
| طرح ساخت و ساز | |
| نوع ۱ | |
| نوع2 | |
| اتصال الکتریکی و جبران |
|
|
| نمونه های انتخاب |
| نکات سفارش |
هوا مورد نیاز فشرده سازی
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به صورت مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
