شماره مدل: | BP93420-IQ | منبع برق: | 24VDC |
---|---|---|---|
سیگنال خروجی: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | دقت: | 0.25% FS، 0.5% FS |
دامنه فشار: | -100kPa...0kPa ~35kPa...3.5MPa | سفارشی سازی: | در دسترس. درخواست سفارشی |
مدل: | 1 | ||
برجسته کردن: | سنسور فشار دیافراگم فلاش,سنسور فرستنده فشار 4-20ma,سنسور فشار فرستنده فولاد ضد زنگ,4-20ma Pressure Transmitter Sensor,Stainless Steel Pressure Transmitter Sensor |

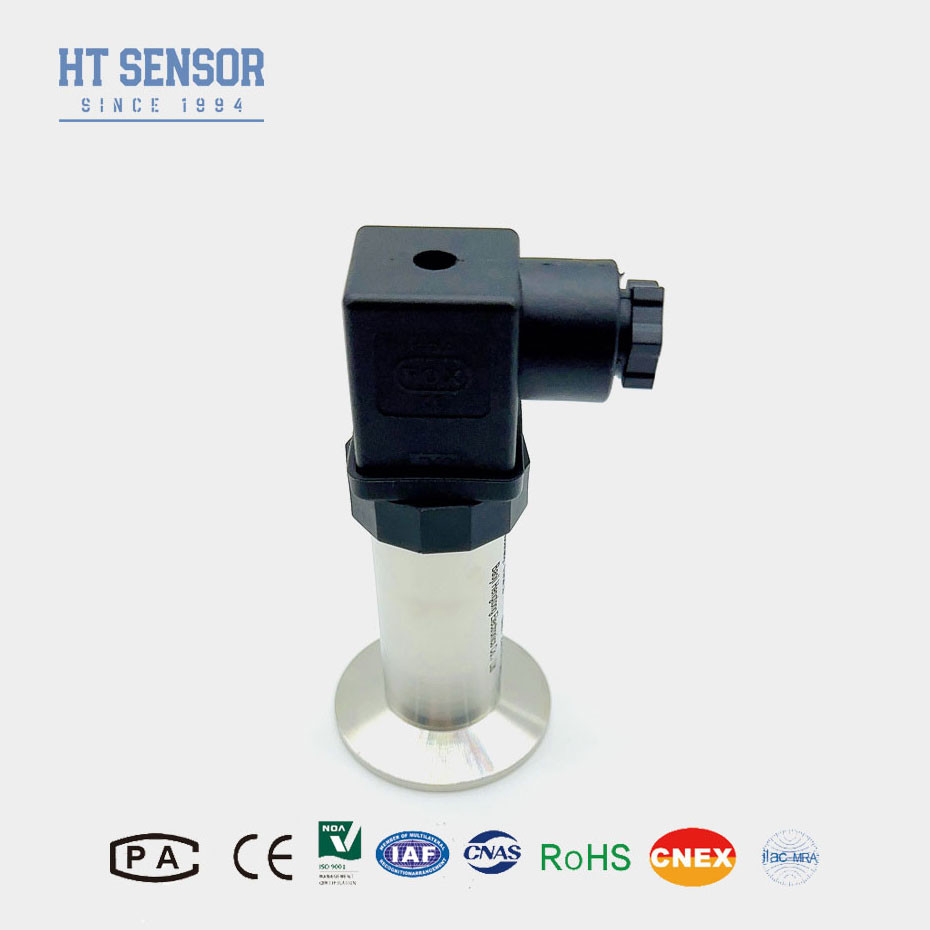

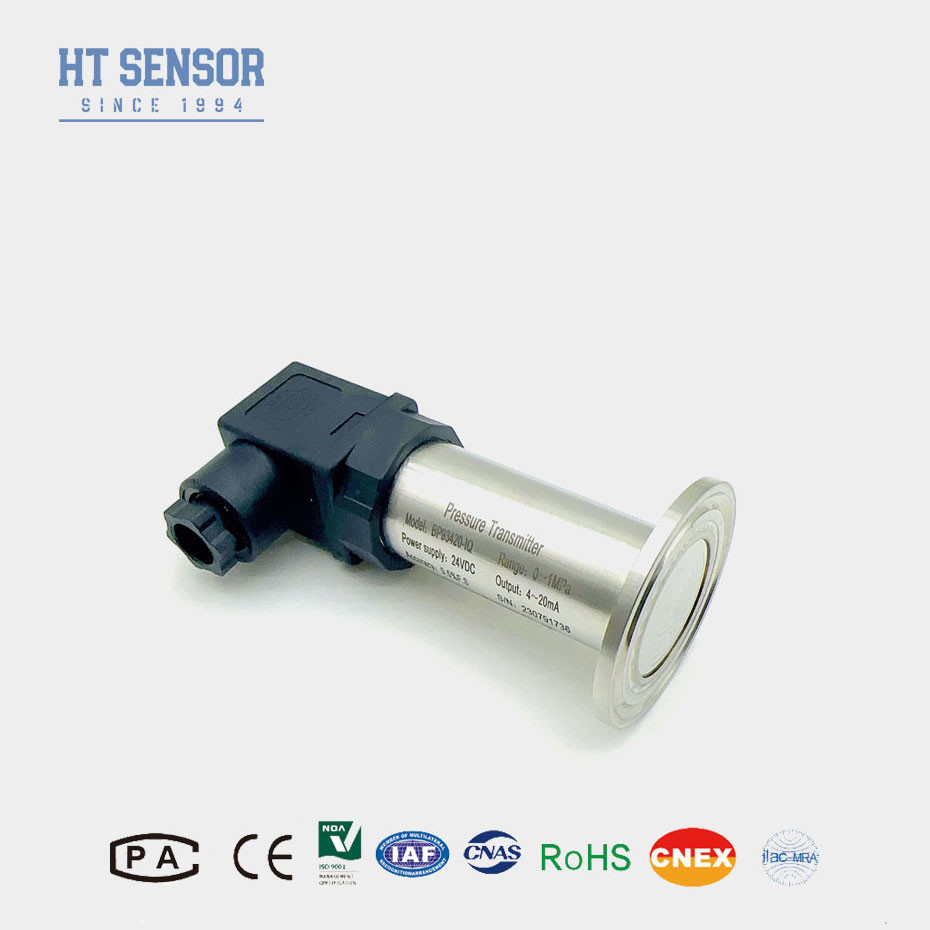

معرفی سنسور فرستنده فشار
فرستنده های فشار BP93420-IQ معمولاً از بخاری های حرارتی برای بهبود عملکرد تبعید گرما سنسور استفاده می کنند. بخاری گرما در تماس نزدیک با سنسور است،و گرما تولید شده توسط سنسور به سرعت از طریق مواد رسانای حرارتی به سینک گرما منتقل می شود، و از طریق سطح حرارتی سینک منتشر می شود تا دمای کار سنسور را در محدوده قابل اعتماد نگه دارد
درخواست ها:
پارامترهای عملکرد:
محدوده اندازه گیری | 0 ~ 35Kpa... ~ 3.5MPa |
نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
اضافه بار | ≤ 1.5 برابر محدوده نامی |
دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
تکرار | 0.1%FS |
هیسترز | 0.1%FS |
ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
پاسخ فرکانسی | 2.4khz |
دمای جبران | -20-70oC ((≤10mpa، قابل تنظیم) |
دمای کار | -20 تا 80 درجه |
دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
ارتعاش | 10g،55Hz ~ 2kHz |
مواد مسکن | 304۳۱۶ لیتر |
مواد دیافراگم | 316L |
مقاومت عایق | 100MΩ 100VDC |
درجه بندی ضد انفجار | سابق db IIC T6 Gb |
درجه بندی حفاظت | IP65 |
مهر O-Ring | لاستیک فلورو |
وزن | ~0.55kg |
سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
0~10/20mA | 3 سیم |
|
0/1 تا 5 ولت | ||
0/1 ~ 10 ولت | ||
0.5 تا 4.5 ولت | 5VDC | |
پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
نکات سفارش:
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
نظم راهنما:
BP93420XX | فرستنده فشار | |||||||
کد | طرح ساخت و ساز | |||||||
IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
IN | فرستنده فشار اختصاصی تهویه مطبوع | IC | فرستنده فشار درجه حرارت بالا | |||||
IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
کد | منبع برق | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | سایر | |||||||
کد | سیگنال خروجی | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
S4 | 0~10mADC | |||||||
کد | اتصال الکتریکی | |||||||
B1 | هیرشمن | |||||||
B2 | پلگ PG7 | |||||||
B3 | خروجی کابل مهر شده | |||||||
B4 | 2088 پوشش صنعتی | |||||||
B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
B6 | سایر | |||||||
کد | نوع فشار | |||||||
G | فشار اندازه گیری | |||||||
A | فشار مطلق | |||||||
S | فشار مرجع مهر شده |
