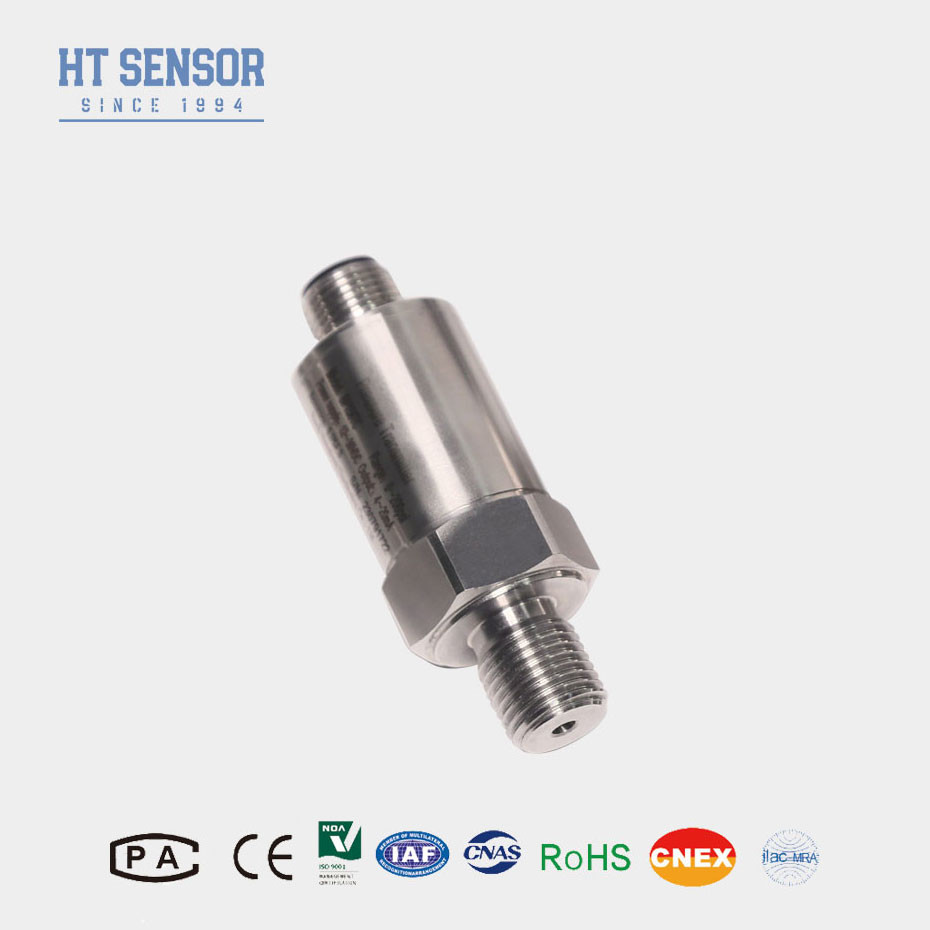

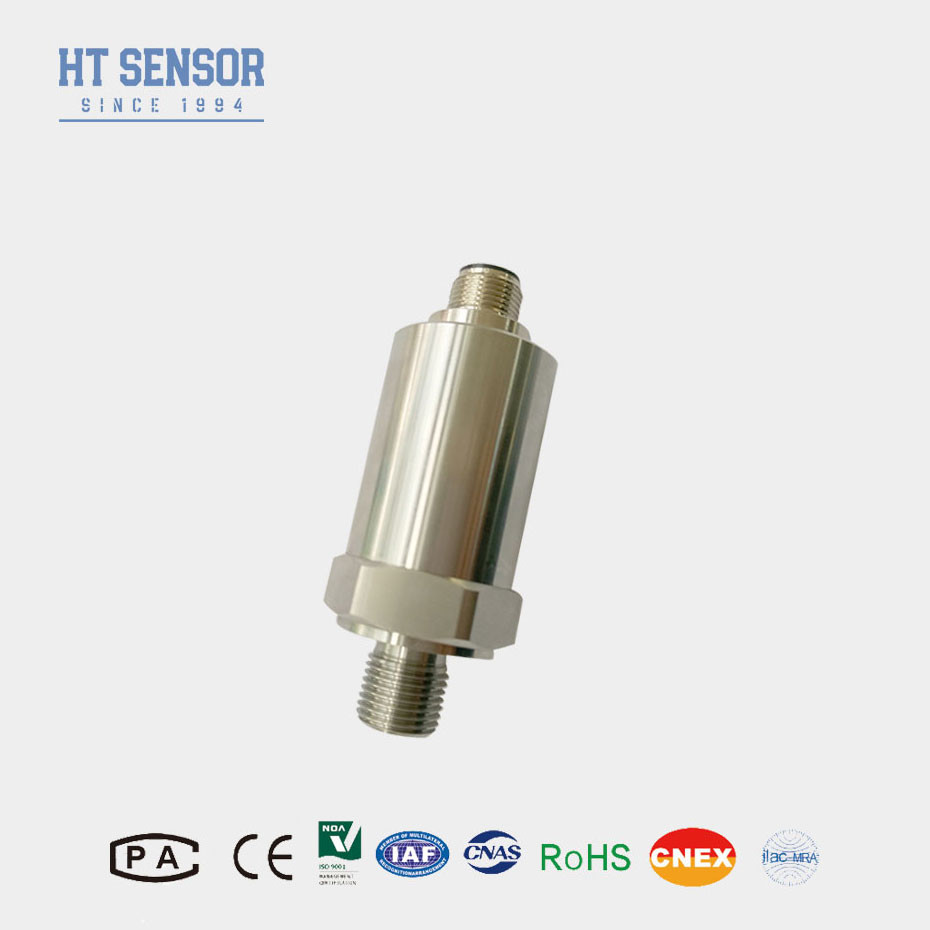

M12 اتصال Oem سیلیکون سنسور فشار دیجیتال 316L فولاد ضد زنگ فرستنده فشار
Product Details
| شماره مدل: | BP156 | سفارشی: | سفارشی |
|---|---|---|---|
| رتبه حفاظتی: | IP65 | دمای جبران: | -10 تا 70 درجه سانتیگراد |
| مصالح ساختمانی: | 316 لیتر | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | مشخصات: | سنسور فشار سیلیکون منتشر شده |
| منشاء: | بائوجی، چین | کد HS: | 9026209090 |
| قابلیت ارائه: | 2000 عدد در ماه | نوع ساختار: | جوشیده |
| محیط اندازه گیری: | مایع یا گاز | درجه دقت: | 0.25 درصد، 0.5 درصد |
| دامنه فشار: | 0kpa~10kpa...20MPa | ||
| برجسته کردن |
سنسور فشار سیلیکون,حسگر فشار سیلیکون M12,سنسور فشار سیلیکون از فولاد ضد زنگ 316L,M12 Silicon Pressure Sensor,316L Stainless Steel Silicon Pressure Sensor |
||
Product Description
BP156 STAINLESS STEEL OEM DIGITAL SILICON SENSOR فشار
BP156 سنسور فشار سیلیکونی
معرفی سنسور فشار سیلیکون:
سنسور فشار سیلیکون BP156 از هسته پر شده از روغن غشاء جداکننده سیلیکون مقاوم به فشار HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال در داخل یک محفظه فولاد ضد زنگ قرار دارد، تبدیل سیگنال سنسور به یک سیگنال خروجی استاندارد. این محصول تحت آزمایش دقیق و غربالگری پیری از اجزای، محصولات نیمه آماده،و محصولات نهایی برای اطمینان از عملکرد پایدار و قابل اعتماد.
این دارای مزایای مقاومت بیش از حد، مقاومت قوی در برابر ضربه، خطی بودن خوب، ثبات بلند مدت بالا، طیف گسترده ای از دمای جبران، ساختار جمع و جور، قابلیت اطمینان خوب،نصب آسان، مقاومت در برابر لرزش، و عمر خستگی چرخه 10 میلیون چرخه.
این سری از محصولات ارائه می دهد انواع رشته نصب و اتصال الکتریکی برای مشتریان برای انتخاب.
مشخصات محصول:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2. ساختار فولاد ضد زنگ IP65
3. صفر و مقیاس کامل تنظیم
4. دقت بالا، تمام ساختارهای فولاد ضد زنگ
کاربردها:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
پارامترهای عملکرد:
| محدوده اندازه گیری | 0kPa ~ 10kPa...20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
نمونه های انتخاب:
نکات سفارش:1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اطمینان محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده اند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
| راهنماي سفارش: | |||||||||
| BP15X | فرستنده فشار آنالوگ | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

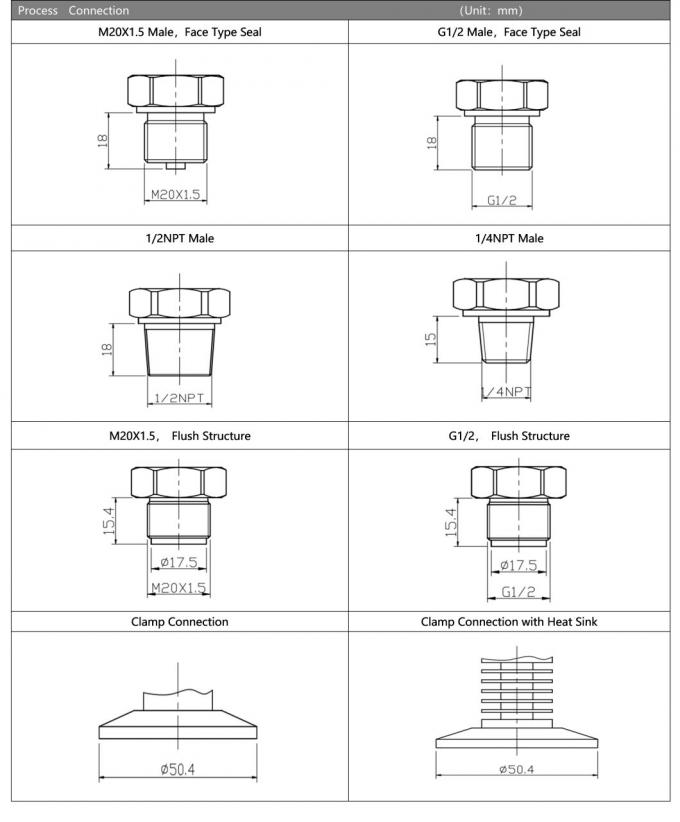

| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
