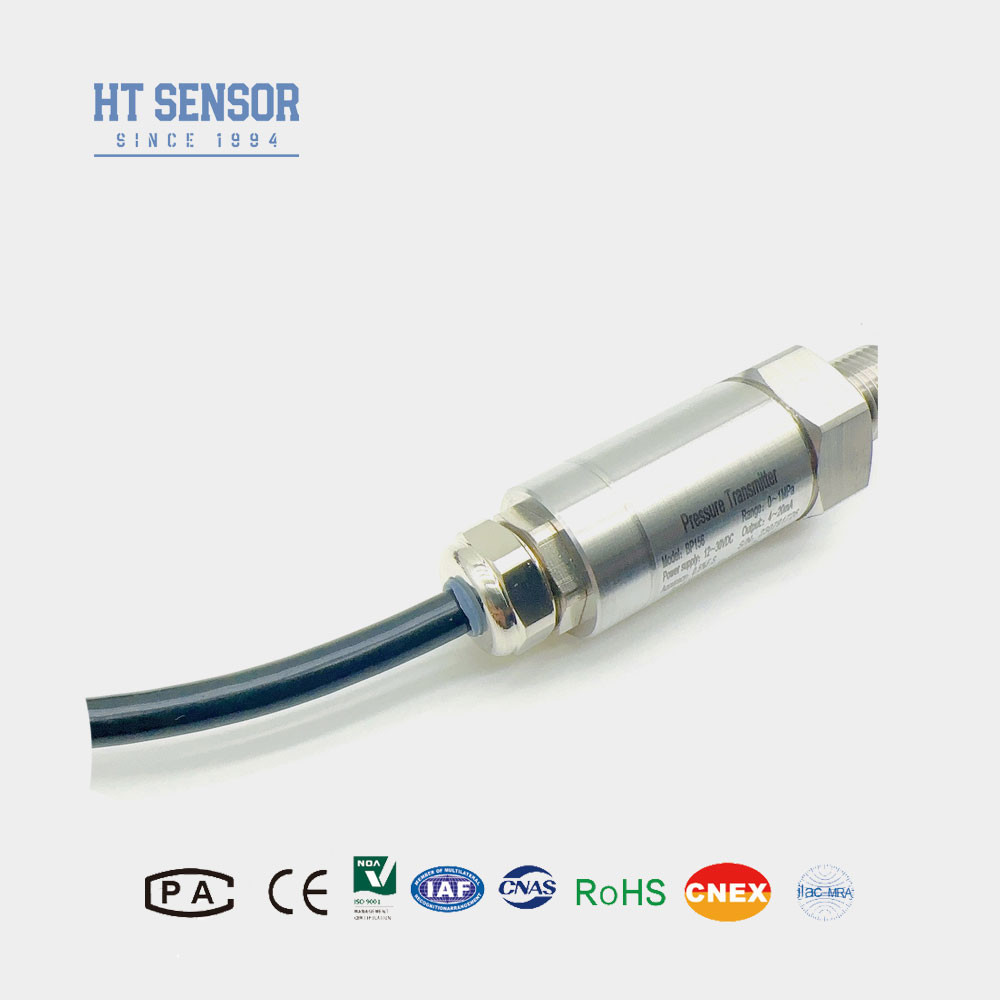

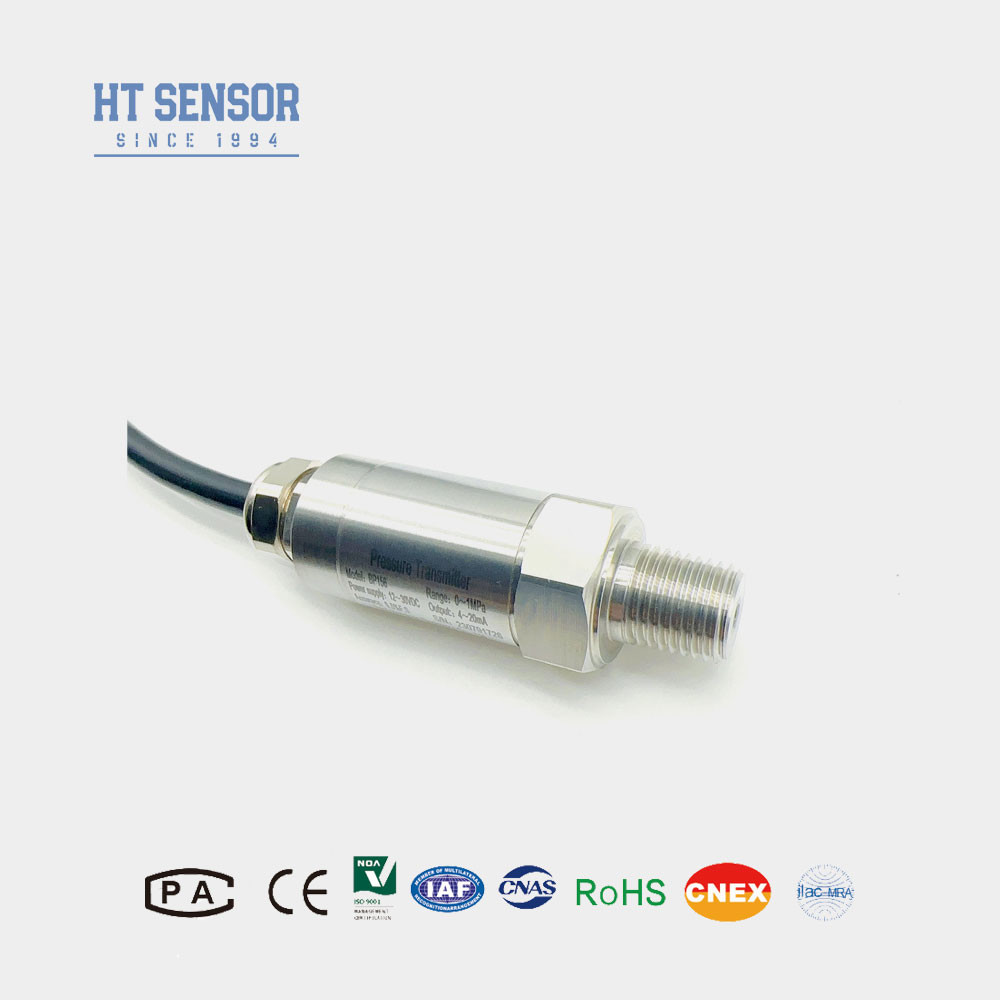

حسگر فشار سیلیکون پیزورسیستیو BP9325-I2C

معرفی محصول سنسور فشار صنعتی

حسگر فشار BP9325-I2C هسته پر از روغن غشا ای جدا کننده سیلیکون پیزورسیستوی سری HT خود را به عنوان عنصر اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال در داخل خانه فولاد ضد زنگ واقع شده است، تبدیل سیگنال سنسور به یک سیگنال خروجی IIC استاندارد. این محصول تحت آزمایش دقیق و غربالگری پیری برای قطعات، محصولات نیمه آماده و محصولات آماده قرار گرفته است،تضمین عملکرد پایدار و قابل اعتماد.

ویژگی های محصول سنسور فشار صنعتی

• اقتصادی و فشرده
• دو دستگاه ADC ۲۴ بیتی برای گرفتن فشار و دمای
• پروتکل ارتباطی استاندارد I2C
• تمام مواد فولاد ضد زنگ

پروتکل ارتباطات

BP-I2C از پروتکل اتوبوس I2C برای ارتباطات با دستگاه های خارجی استفاده می کند. تمام ارتباطات داده از MSB آغاز می شود و آدرس پیش فرض دستگاه 7 بیتی I2C 0x78 است.BP-IIC به عنوان یک دستگاه برده I2C عمل می کند، و دستگاه اصلی می تواند با استفاده از فرمت های فرمان زیر با آن ارتباط برقرار کند:

هنگامی که BP-I2C به خروجی دیجیتال تنظیم می شود (با استفاده از دستور I2C 0xAC) ، B[23:0] به ترتیب در سه بایت خروجی می شود. کاربران می توانند به راحتی با استفاده از فرمول زیر به درصد تبدیل شوند:

هنگامی که از دستور 0xAC I2C برای خواندن داده های کالیبر شده 5 بایت استفاده می شود، اطلاعات دمایی توسط دو بایت آخر داده های 16 بیتی ارائه می شود.کاربران می توانند به راحتی مقدار T را با استفاده از فرمول زیر به دمای واقعی تبدیل کنند.:

توجه: پیش فرض پل 10٪ ~ 90٪ است ، نقطه صفر پل سنسور 10٪ است ، نقطه کامل 90٪ است. پیش فرض سنسور مقادیر دمای را تولید نمی کند.خروجی دما نیاز به سفارشی سازی دارد.
