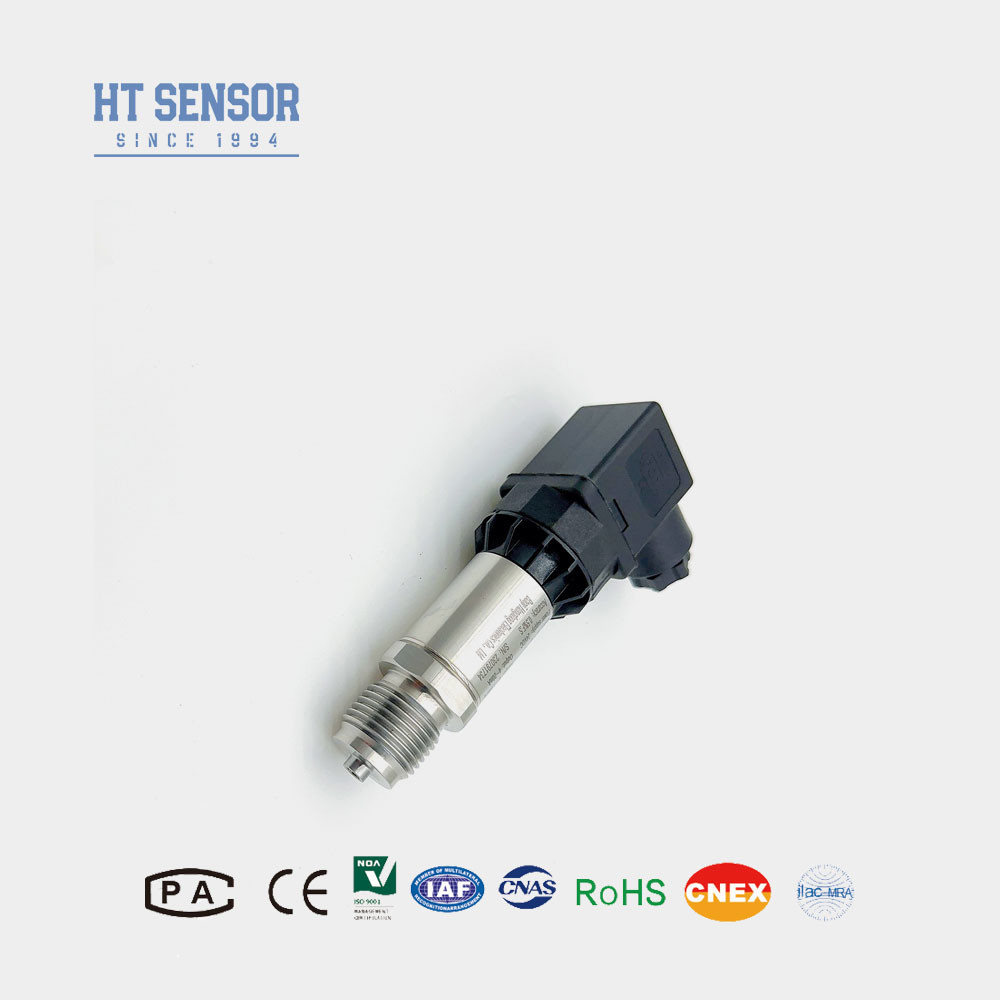

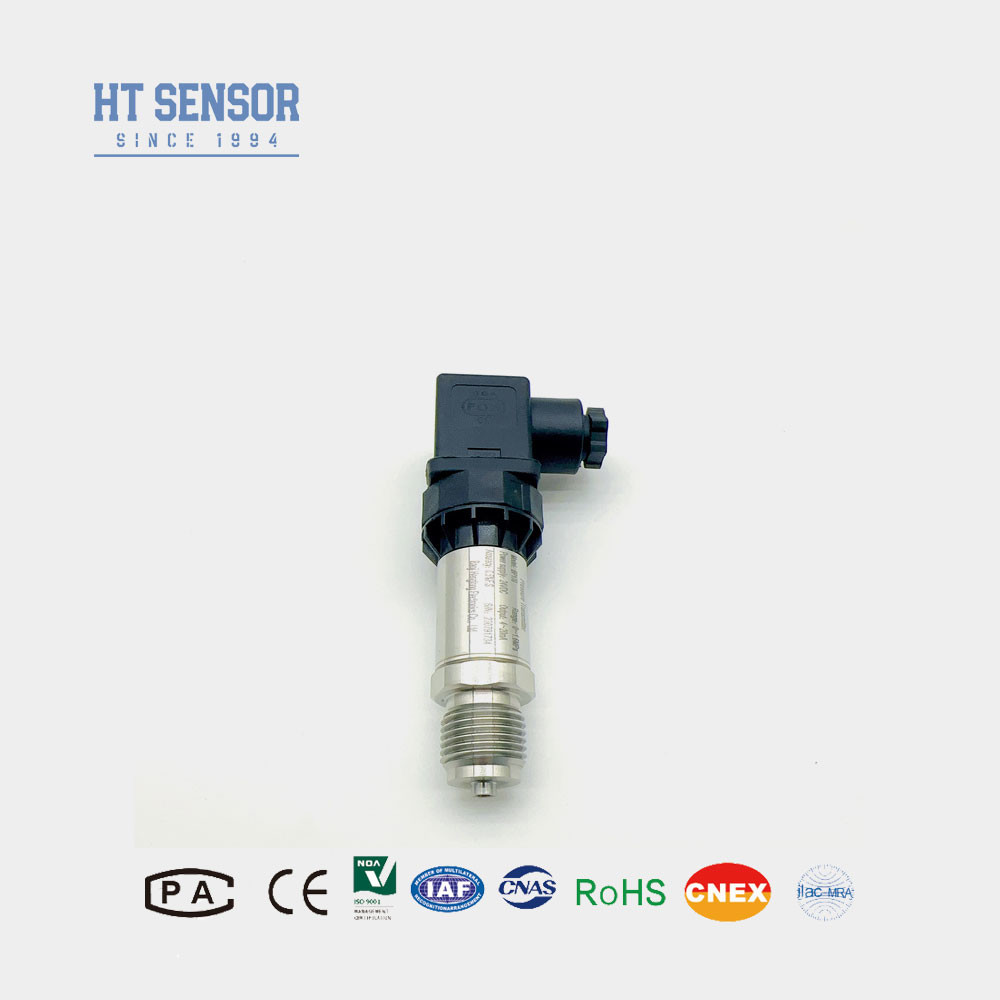

حسگر فرستنده فشار سری HT BP170 برای محدوده اندازه گیری آب و روغن
Product Details
| شماره مدل: | BP170 | سفارشی: | OEM و ODM |
|---|---|---|---|
| بیرون گذاشتن: | 4-20mA/0.5-4.5VDC | مصالح ساختمانی: | 316LS.S. یا 304S.S. |
| نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | مشخصات: | سنسور فشار سیلیکون |
| علامت تجاری: | HTsensor | منشاء: | چین |
| نوع: | سنسور سیلیکون فشار فرستنده | دامنه فشار: | 0kPa~10kPa...40MPa |
| برجسته کردن |
حسگر فرستنده فشار سری HT BP170,سنسور فشار فرستنده آب BP170,حسگر انتقال دهنده فشار روغن BP170,Water BP170 Pressure Transmitter Sensor,Oil BP170 Pressure Transmitter Sensor |
||
Product Description
حسگر فرستنده فشار سری HT BP170 برای اندازه گیری آب و روغن
انتقال دهنده فشار BP170
معرفی سنسور فرستنده فشار:
حسگر فرستنده فشار BP170 هسته حسگر پر از روغن و عایق سیلیکون سری HT را به عنوان عنصر اندازه گیری سیگنال اتخاذ می کند.این سنسور رایج ترین سنسور در صنعت است.، که به طور گسترده ای در محیط های مختلف اتوماسیون صنعتی استفاده می شود، شامل حفظ آب و برق آبی، حمل و نقل راه آهن، ساختمان هوشمند، اتوماسیون تولید، هوافضا،ارتشصنایع پتروشیمی، چاه های نفتی، برق، کشتی ها، ماشین آلات، خطوط لوله و صنایع دیگر
مشخصات محصول سنسور فرستنده فشار:
- 1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
- 2طراحی جمع و جور و سبک وزن
- 3. دقت بالا، تمام ساختارهای فولاد ضد زنگ
- 4.صفر و مقیاس کامل قابل تنظیم
کاربردهای سنسور فرستنده فشار:
- 1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
- 2در صنایع دریایی و هواپیمایی استفاده می شود
- 3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
- 4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرد سنسور فرستنده فشار | |
| محدوده اندازه گیری | 0kPa ~ 10kPa...20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.25kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| انتخاب نمونه های سنسور فرستنده فشار |
| نکات سفارش |
1هنگام انتخاب محصول، لطفا اطمینان حاصل کنید که محیط مورد آزمایش با قسمت های تماس محصول سازگار است.
2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
3برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
4. به طور پیش فرض هیچ کابل وجود ندارد. سه ماده در صورت نیاز در دسترس است. اگر در غیر این صورت مشخص نشده است، مواد کابل پلی اتیلن می تواند انتخاب شود. اگر به یک ماده کابل مختلف نیاز دارید،لطفا در فرم سفارش مشخص کنید.
5در صورت نیاز ویژه ای مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به ما اطلاع دهید و در سفارش نشان دهید.
| راهنمای سفارش سنسور فرستنده فشار | |||||||||
| BP170X | فرستنده فشار آنالوگ | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
