حسگر فرستنده فشار BP93420IB با دقت بالا با DIN بزرگ 0.25%
Product Details
| شماره مدل: | BP93420-IB | قدرت: | 5VDC /24VDC |
|---|---|---|---|
| رتبه حفاظتی: | IP65 | ثبات دراز مدت: | +-0.15%F.S/سال ((نوع) |
| مصالح ساختمانی: | 316L. یا 304SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| علامت تجاری: | HTsensor | محیط اندازه گیری: | هوا. روغن آب |
| درجه دقت: | <i>0.5%.</i> <b>0.5 درصد</b> <i>0.25%</i> <b>0.25٪</b> | دامنه فشار: | -100kpa~0a...100MPa |
| برجسته کردن |
حسگر فشار انتقال دهنده با دقت بالا,حسگر فشار بزرگ DIN,0.25 درصد دقيقيت معمولي حسگر فشار فرستنده,Big DIN Pressure Transmitter Sensor,0.25% Typical Accuracy Pressure Transmitter Sensor |
||
Product Description

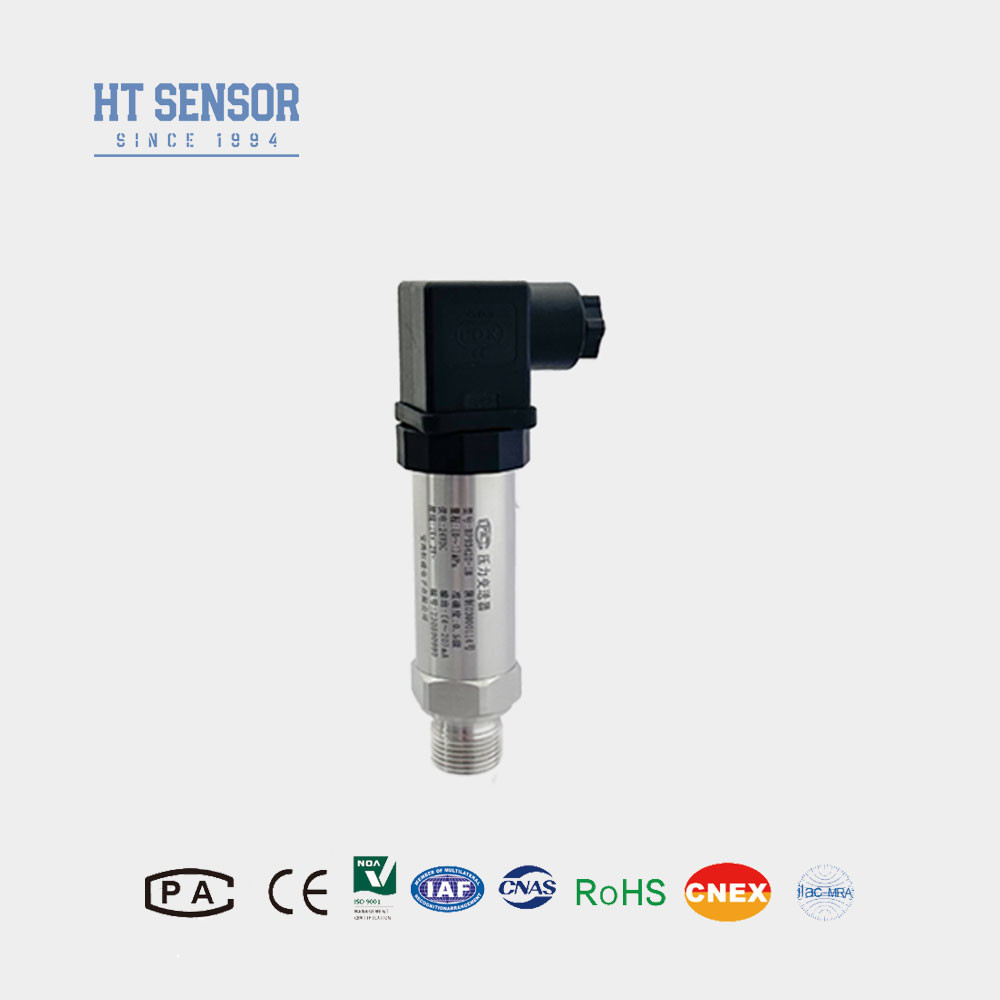

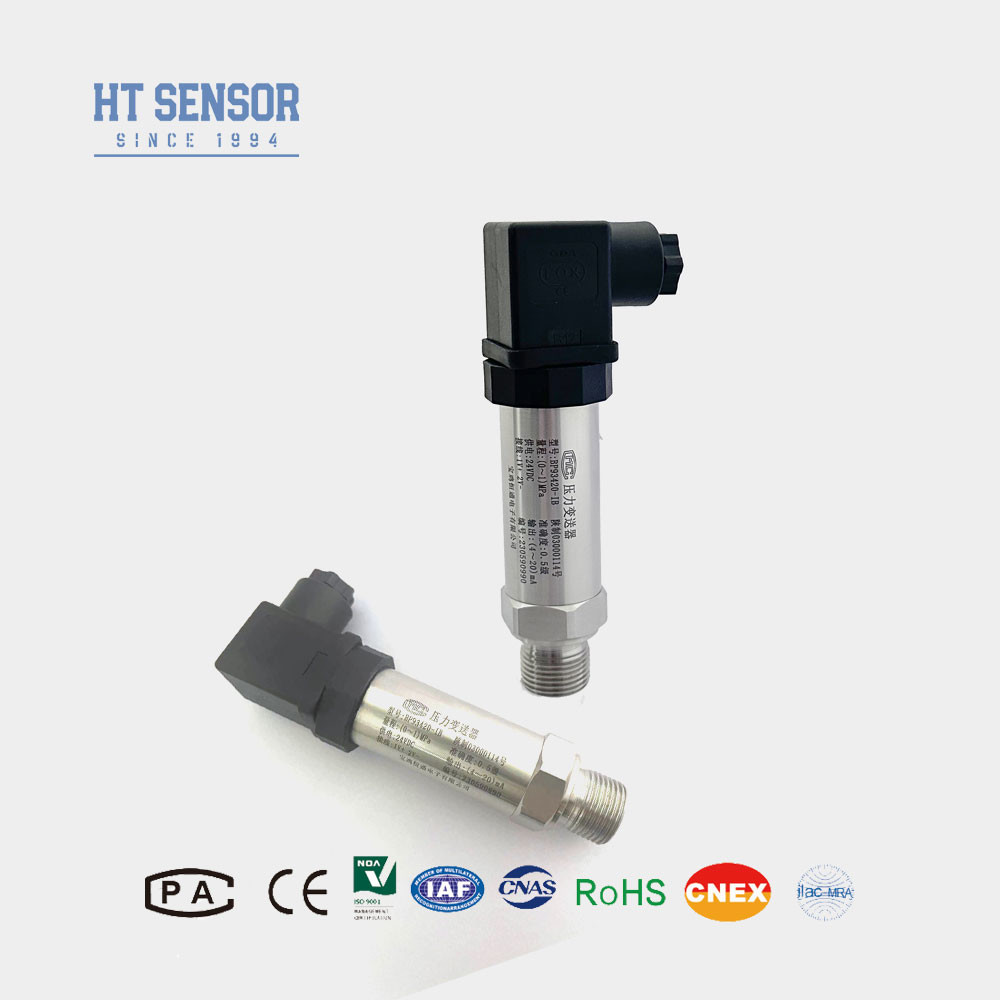

حسگر فرستنده فشار BP93420IB با دقت بالا با DIN بزرگ 0.25%
حسگر فشار BP93420IB
معرفی سنسور فرستنده فشار:
سنسور فرستنده فشار BP93420IB شامل هسته روغن جدا شده سیلیکون پخش شده سری HT به عنوان عنصر اصلی اندازه گیری سیگنال است.این سنسورهای فشار سیلیکون منتشر شده به طور خاص برای ارائه اندازه گیری دقیق و سازگار برای فرآیندهای حیاتی طراحی شده اندبا دقت و ثبات استثنایی، این سنسور فشار سیلیکون منتشر شده برای طیف گسترده ای از کاربردهای صنعتی مناسب است.ارائه عملکرد قابل اعتماد و اطمینان از کنترل بهینه فرآیند.
| پارامترهای عملکرد سنسور فرستنده فشار | |
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
ویژگی های محصولاز سنسور فرستنده فشار:
- فرستنده فشار دارای طیف گسترده ای از اندازه گیری، یک ساختار فولاد ضد زنگ با دوام و گزینه های مختلف رابط فشار برای پاسخگویی به نیازهای کاربردی مختلف است.
- طراحی فشرده و سبک آن اجازه می دهد تا نصب و ادغام آسان در محیط های محدود فضا باشد.
- با دقت بالا و ساختاری کاملاً از فولاد ضد زنگ، این فرستنده فشار اندازه گیری دقیق و قابل اعتماد فشار را تضمین می کند.
- علاوه بر این، این گزینه را برای اضافه کردن یک صفحه نمایش LED یا LCD برای نظارت و نمایش فشار مناسب در محل ارائه می دهد.
درخواست هااز سنسور فرستنده فشار:
- این فرستنده فشار به طور خاص برای اندازه گیری دقیق گازهای غیر خوردنی و مایعات طراحی شده است، با استفاده از مواد فولاد ضد زنگ 316L برای افزایش دوام و قابلیت اطمینان.
- آن را به طور گسترده ای در صنایع دریایی و هواپیمایی استفاده می کند، جایی که اندازه گیری دقیق فشار برای ایمنی و عملکرد بسیار مهم است.
- علاوه بر دریایی و هواپیمایی، این فرستنده فشار به طور گسترده ای در فرآیندهای مختلف صنعتی در محل، از جمله نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی استفاده می شود.
- همچنین به طور معمول در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود و برای عملکرد کارآمد سیستم، سنجش دقیق فشار را فراهم می کند.
| دستور دادن نوک های سنسور فرستنده فشار |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول سازگار است.
2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
3در صورت سفارش با LCD یا LED صفحه نمایش سر از ترانسدوسر، قدرت فرستنده نباید کمتر از 20 VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5محدوده دمای کار نامی حلقه O لاستیک فلورین -20 °C ~ 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، حلقه مهر و موم نوع EPDM باید انتخاب شود.
6طول پیش فرض کابل 1.5 متر است و سه نوع مواد برای انتخاب وجود دارد. اگر دستورالعمل های خاص وجود نداشته باشد، هیچ کابل یا مواد کابل پلی اتیلن استفاده نمی شود.اگر به مواد مختلف کابل احتیاج داریدلطفا در فرم سفارش مشخص کنید.
7در صورت لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی و سایر الزامات خاص، لطفاً به شرکت ما اطلاع دهید و در سفارش نشان دهید.
| راهنمای سفارش سنسور فرستنده فشار | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
