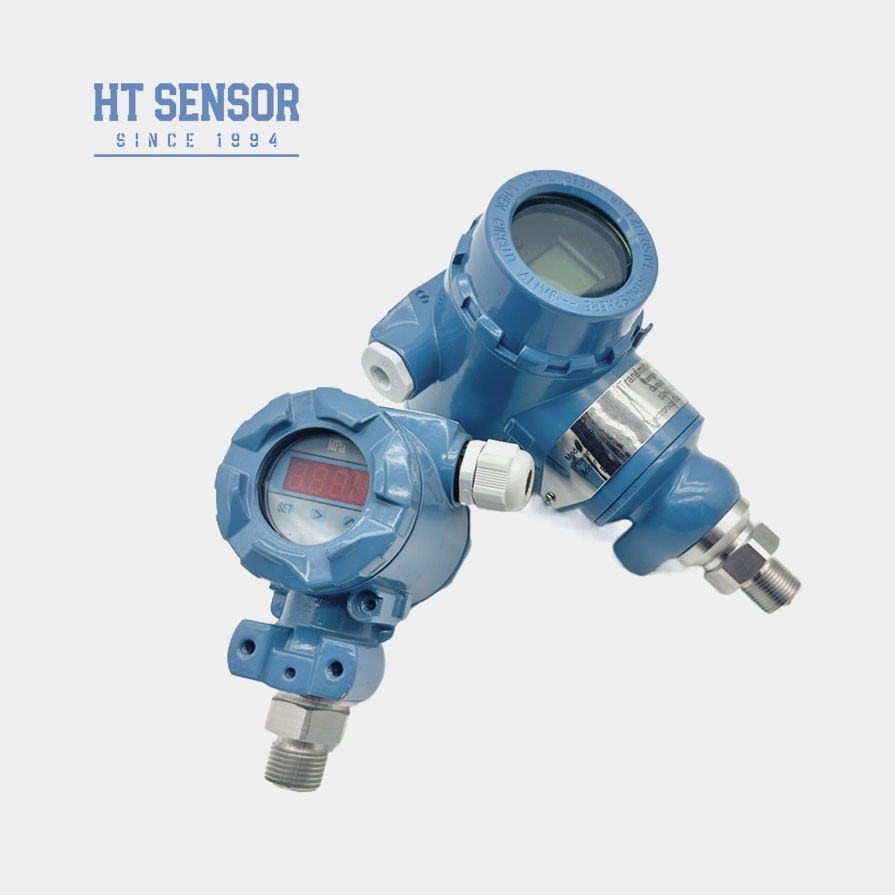

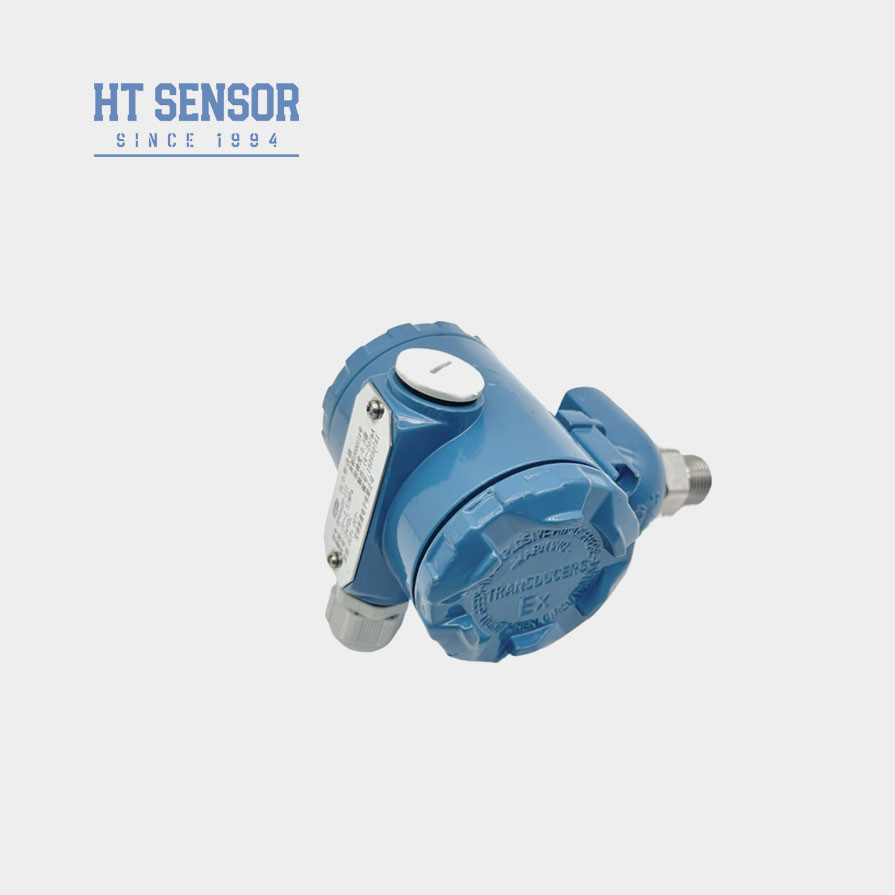

فرستنده سنسور فشار صنعتی برای سیستم های کنترل هیدرولیک و پنوماتیک
Product Details
| شماره مدل: | BP93420-III | قدرت: | 12-36Vdc |
|---|---|---|---|
| خروجی: | 4-20mA می تواند با HART OR RS485 | وزن: | ~0.8kg |
| نوع فشار: | اندازه گیری ، فشار مطلق ، فشار مهر و موم شده | منشاء: | بائوجی، چین |
| کد HS: | 9026201090 | نوع ساختار: | فرستنده فشار |
| محیط اندازه گیری: | مایع، گاز، چسب نوشیدنی و غیره | درجه دقت: | 0.5٪ F.S 0.25٪ F.S |
| دامنه فشار: | -100kpa... 0kpa ~10kpa... 60MPa | ||
| برجسته کردن |
فرستنده حسگر فشار پنوماتیک,فرستنده حسگر فشار هیدرولیک,فرستنده سنسور فشار صنعتی,Hydraulic Pressure Sensor Transmitter,Industrial Pressure Sensor Transmitter |
||
Product Description
فرستنده سنسور فشار صنعتی برای سیستم های کنترل هیدرولیک و پنوماتیک فرستنده
BP93420-IIIسنسور فشار صنعتی
معرفیسنسور فشار صنعتی:
BP93420-III فرستنده سنسور فشار صنعتی شامل یک ماژول سنسور فشار و یک صفحه مدار هوشمند است. بخش سنسور هوشمند شامل سنسور فشار سیلیکون است.مدار سنجش دیافراگم، سنسور دما و مدار جبران دما.صفحه مدار هوشمند شامل یک کنترل کننده میکرو کامپیوتری و یک مدار محیطی برای تکمیل تبدیل سیگنال های فشار به سیگنال های الکتریکی استدر صنعت برای اندازه گیری فشار مایعات، گازهای یا بخار استفاده می شود.
ویژگی های محصولازسنسور فشار صنعتی:
1محدوده اندازه گیری گسترده، اشکال مختلف رابط فشار و سطح حفاظت IP65
2شکل های مختلف سیگنال خروجی، تنظیم و نمایش.
3نقطه صفر قابل تنظیم و مقیاس کامل
4هسته از سيليکونيک پخش شده با دقت بالا و عملکرد بالا استفاده ميکنهحسگرهای فشار پیزورسیستوی
درخواست هاازسنسور فشار صنعتی:
1مناسب برای اندازه گیری فشار گازهای غیر خوردنی و مایعات در فولاد ضد زنگ 316L.
2نفت، شيمي، متالورژي، برق و هيدرولوژي
3اندازه گیری و کنترل فشار در محیط های صنعتی بیرونی سخت.
4در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود.
| پارامترهای عملکردسنسور فشار صنعتی | |
| محدوده اندازه گیری | -100kPa... 0kPa ~10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ≤±0.1%FS |
| هیسترز | ≤±0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولاً) ± 0.2%F.S/سال ((حداکثر |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | آلیاژ آلومینیوم |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~ 1.2 کیلو |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارش |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول سازگار است.
2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با صفحه نمایش LCD یا LED ، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده است.
5محدوده دمای کار نامی حلقه O لاستیک فلورین -20 °C ~ 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، حلقه مهر و موم نوع EPDM باید انتخاب شود.
6. کابل به طور پیش فرض شامل نمی شود. هنگامی که خطوط کابل پشتیبانی مورد نیاز است: اگر دستورالعمل های ویژه ای وجود نداشته باشد، مواد کابل پلی اتیلن می تواند استفاده شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفا در فرم سفارش مشخص کنید.
7در صورت الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا RF قوی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
