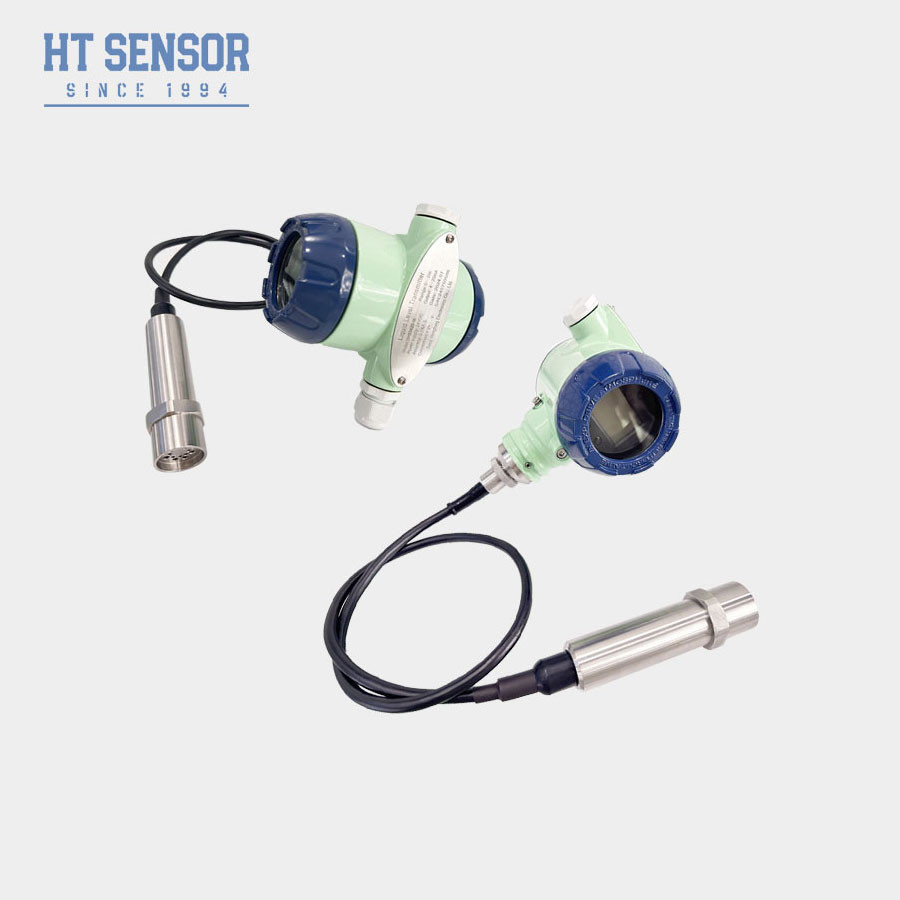

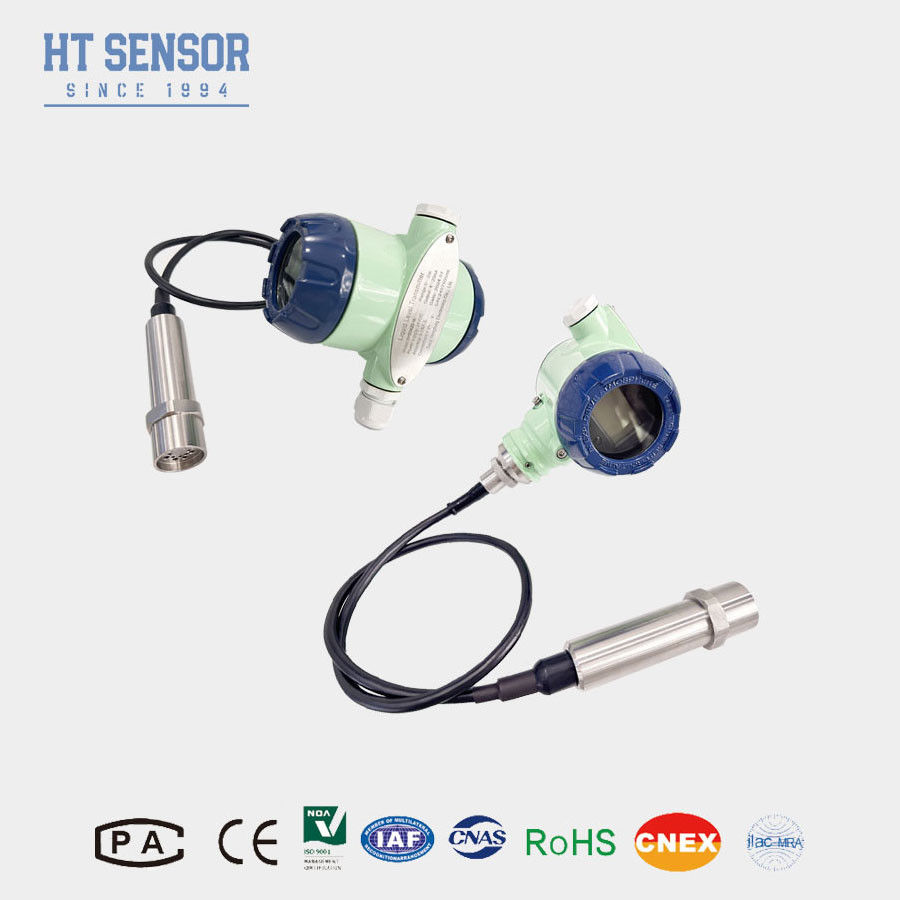

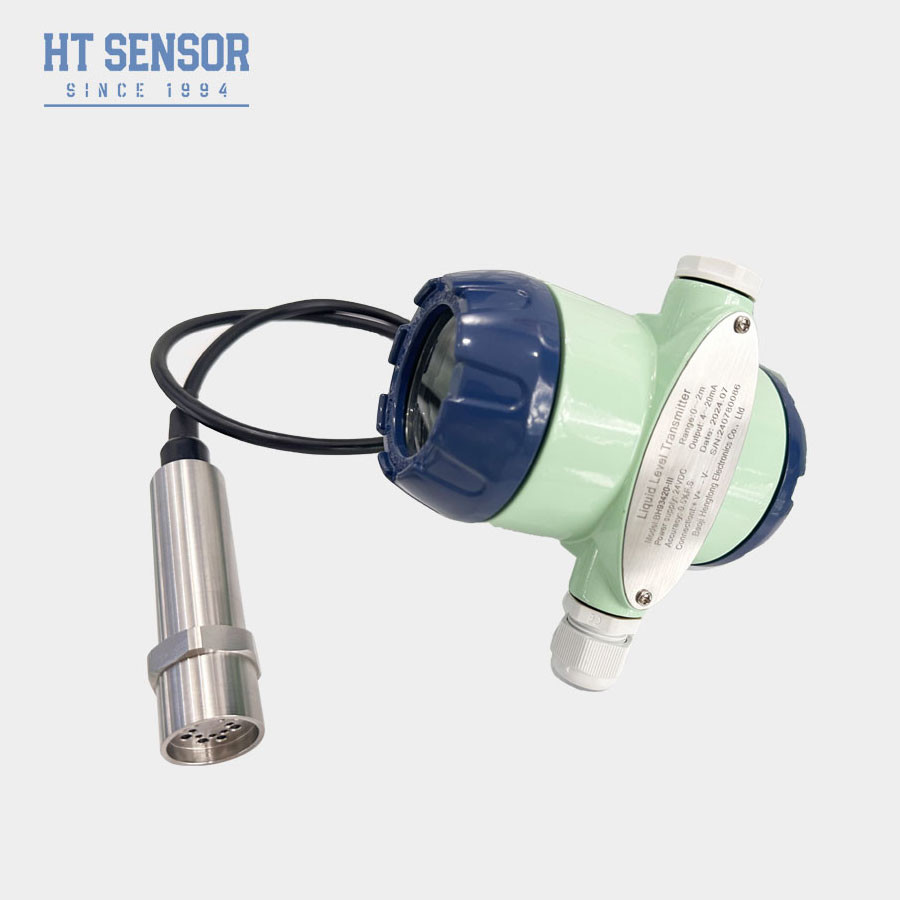

BH93420III مایعسطحTفرستنده
معرفی فرستنده سطح آب:
BH93420-IIIفرستنده سطح آب Piezoresistive اصول سنسور piezoresistive را برای تعیین ارتفاع سطح مایع با اندازه گیری اثر فشار رسانه بر سنسور اتخاذ می کند.وقتی ارتفاع مایع افزایش می یابد، فشار محیط بر روی سنسور افزایش می یابد، که منجر به تغییر در ارزش مقاومت سنسور می شود.فرستنده سطح مایع Piezoresistive آن را به یک خروجی سیگنال الکتریکی مربوط به ارتفاع سطح مایع با اندازه گیری تغییر در ارزش مقاومت سنسور تبدیل می کندفرستنده می تواند به دقت ارتفاع سطح مایع را بر اساس رابطه خطی بین فشار و مقاومت محاسبه کند.
ویژگی های محصول:
- طراحی نوع تقسیم، تسهیل سیم کشی و کالیبراسیون در محل
- صفحه نمایش LED
- درجه ضد انفجار: ExiaIICT6
- حفاظت بالا: IP68
- کابل: PE،PU.PTFE
درخواست ها:
1. به طور گسترده ای در نظارت و کنترل سطح مخازن ذخیره سازی، کابینت مخزن، خط لوله و سایر ظروف استفاده می شود.
2می تواند در سیستم های ذخیره سازی و حمل و نقل مایعات در صنایع نفتی، شیمیایی، داروسازی و سایر صنایع مورد استفاده قرار گیرد تا سطح مایع در محدوده ایمنی باشد.
3. انتقال دهنده سطح مایع پیزوریسستانس می تواند در تجهیزات تصفیه آب برای نظارت بر سطح مایع مخازن آب، استخر ها و غیره برای دستیابی به کنترل خودکار استفاده شود.
4این مناسب برای قوطی سازی، پر کردن و سایر فرآیندهای صنعت پردازش مواد غذایی است تا اطمینان حاصل شود که سطح مایع محصول با استاندارد مطابقت دارد.
5. انتقال دهنده سطح پیزورسیستوی می تواند برای نظارت بر محیط زیست، مانند نظارت بر سطح رودخانه ها، دریاچه ها و سایر آب های آب استفاده شود.
6این می تواند در کشتی ها و مهندسی دریایی برای نظارت بر سطح مایع مخازن سوخت کشتی، کابین ها و غیره استفاده شود.
|
پارامترهای عملکرد:
|
| محدوده اندازه گیری |
0~10m...400mH2O |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 2X محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار |
±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیسترز |
±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت |
±0.15%F.S/سال (حداکثر.) |
| حرکت درجه حرارت صفر |
± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| تغییر درجه حرارت در طول زمان |
± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| دمای جبران |
0 تا 50 درجه سانتیگراد (0-1 متر) . 0-2 متر) ؛ 0-70 درجه سانتیگراد |
| دمای کار |
-20 تا 80 درجه سانتیگراد |
| دمای ذخیره سازی |
-30 تا 100 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| شوک |
100 گرم |
| مواد مسکن |
آلومینیوم ریخته شده، l1Cr18Ni9Ti |
| مواد دیافراگم |
فولاد ضد زنگ 316L |
| مقاومت عایق |
>=100MΩ@100VDC |
| درجه بندی ضد انفجار |
ExiaIICT6 |
| درجه بندی حفاظت |
IP68 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
~ 1.5 کیلوگرم (بدون کابل) |
| مواد کابل |
کابل پلی اتیلن، پلی اورتان، PTFE |

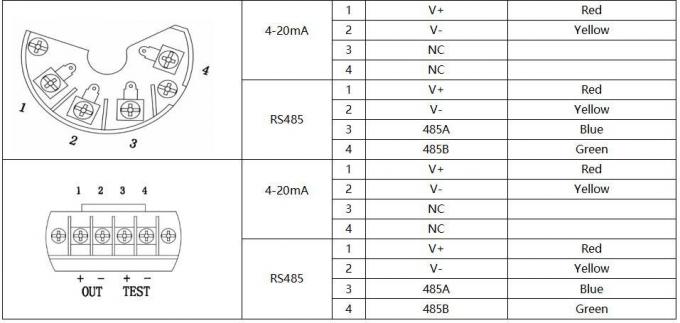

| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
15 ~ 30VDC |
سیم 2/3/4 |
| پروتکل ارتباطی RS485 |
|
4 سیم |
1لطفا اطمینان حاصل کنید که محیط اندازه گیری با اجزای محصول در تماس با آن در طول انتخاب سازگار است.
2تراکم محیط اندازه گیری باید مشخص شود.
3برای تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفا جزئیات را به شرکت ما ارائه دهید و آن را در سفارش نشان دهید.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.

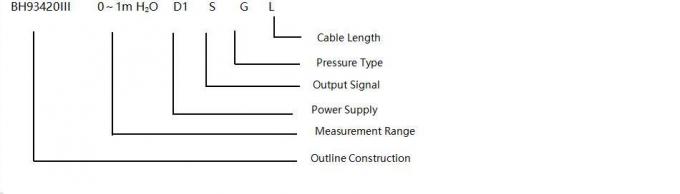

| نظم راهنما: |
| BH93420 |
کد |
طرح ساخت و ساز |
| |
III |
فرستنده سطح مایع با محفظه 2088 |
| |
|
محدوده اندازه گیری |
0~10 متر... 400 متر |
| |
|
|
کد |
منبع برق |
| |
|
|
D1 |
24VDC |
| |
|
|
|
کد |
سیگنال خروجی |
| |
|
|
|
S1 |
4~20mADC |
S2 |
RS485 |
| |
|
|
|
|
کد |

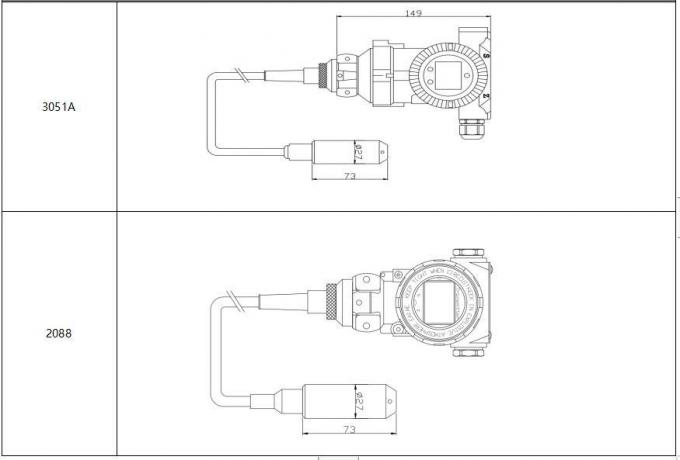

اتصال الکتریکی |
| |
|
|
|
|
B5 |
2088 با نمایش |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
کد |
نوع فشار |
| |
|
|
|
|
|
G |
فشار اندازه گیری |
| |
|
|
|
|
|
A |
فشار مطلق |
| |
|
|
|
|
|
S |
فشار مرجع مهر شده |
| |
|
|
|
|
|
|
کد |
مواد |
| |
|
|
|
|
|
|
01 |
304 فولاد ضد زنگ |
| |
|
|
|
|
|
|
02 |
فولاد ضد زنگ 316L |
| |
|
|
|
|
|
|
|
کد |
مواد کابل |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
