خانه > محصولات> سنسور فشار سیلیکون> 70KPa~70MPa سنسور فشار سیلیکون سنسور فشار پیزورسیستوی

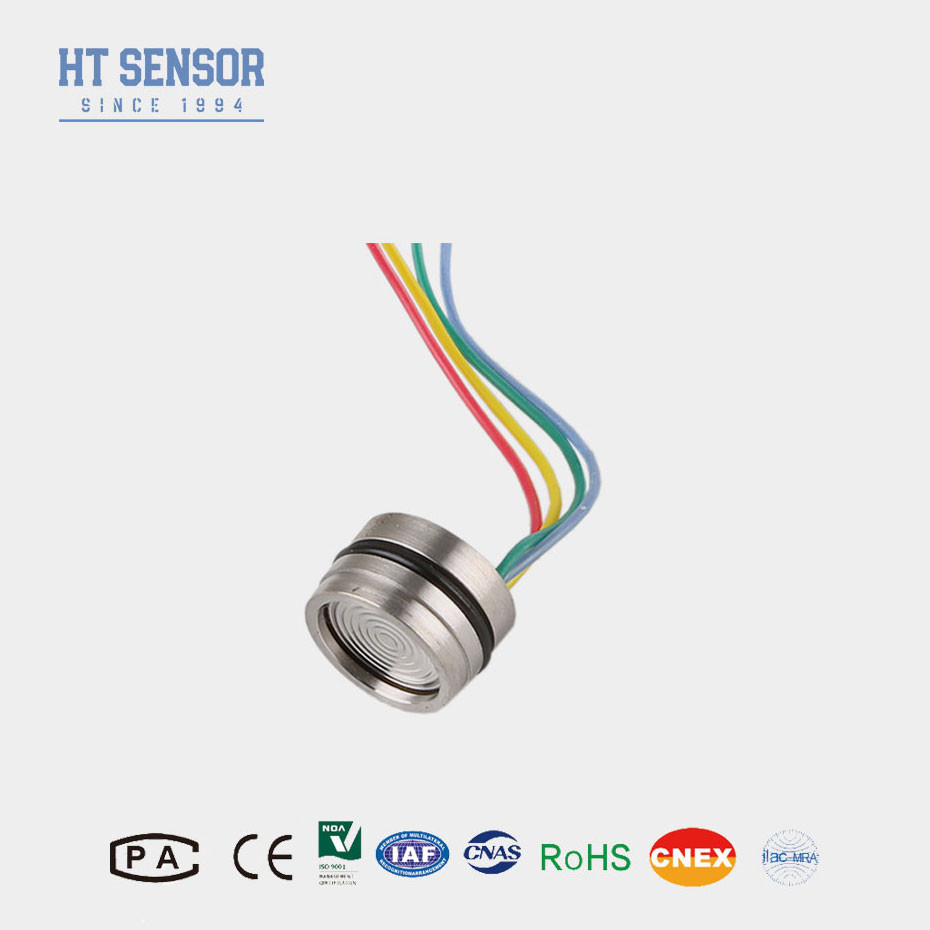

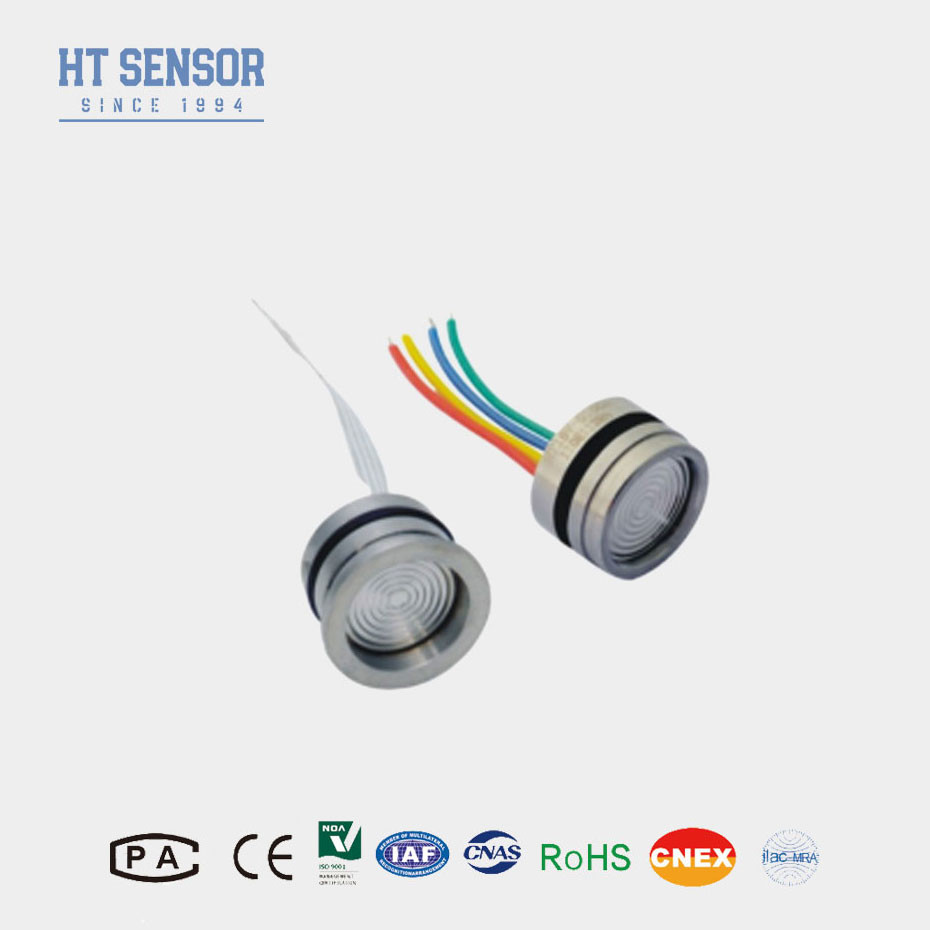

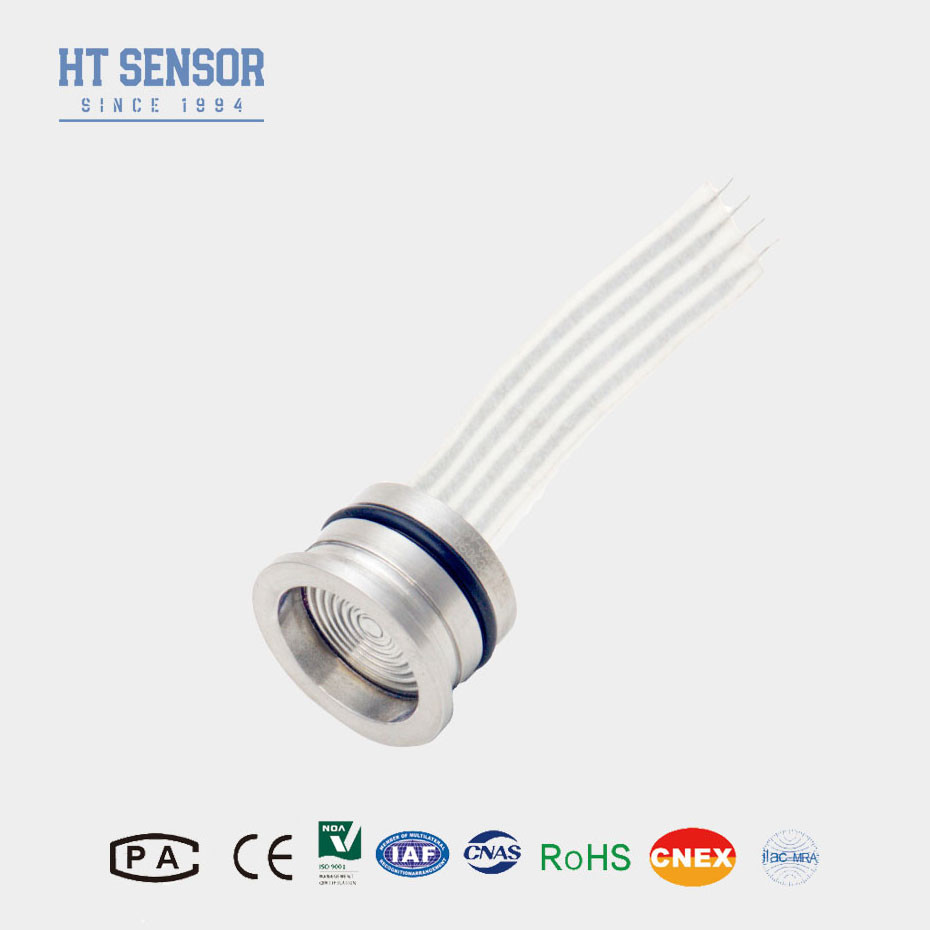

70KPa~70MPa سنسور فشار سیلیکون سنسور فشار پیزورسیستوی

70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor
70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor
70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor 70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor 70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor
اطلاعات پایه
محل منبع: باوي، چين
نام تجاری: HT Sensor
گواهی: CE,RoHs,ISO9001
شماره مدل: HT19V
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 5 تا 8 روز کاری
شرایط پرداخت: وسترن یونیون، L/C، T/T
قابلیت ارائه: 5000PCS/ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: HT19V نوع موضوع: نه
نوع سیم کشی: چهار سیم محیط اندازه گیری: گاز و مایع
محدوده: 0-10kpa~60mpa خروجی: MV
نوع فشار: G/A/S عرضه: 5-10VDC
کد HS: 9026209090 قابلیت ارائه: 20000 عدد در ماه
نوع: سنسور فشار پیزورزیستیو مواد: فولاد ضد زنگ
سفارشی سازی: در دسترس OEM و ODM
برجسته کردن:

حسگر فشار سیلیکون 70MPa,سنسور فشار سیلیکونی پیزورزیستیو,سنسور فشار سیلیکون 70KPa

,

Piezoresistive Silicon Pressure Sensor

,

70KPa Silicon Pressure Sensor

توضیحات محصول

HT19V حسگر فشار سیلیکون بازدارنده

معرفی سنسور فشار سیلیکون:

هسته حسگر فشار سیلیکون HT19 از یک عنصر سیلیکون بسیار پایدار است.سنسور فشار سیلیکون پیزورسیستوی بسته بندی شده در یک هاسینگ فولاد ضد زنگ 316LHT26 تعویض شده در یک بسته ی قابل جوش یا با انواع لوازم پیچ دار مانند 1/4 و 1/8NPT، 1/4BSP و همچنین لوازم فرآوری سفارشی ارائه می شود.
ویژگی های محصولازحسگر فشار سیلیکون پیزورسیستوی
• قابل نصب با مهر و موم حلقه O
• سطوح مرطوب شده فولاد ضد زنگ
• تقویت شده
• ASIC کالیبر شده
• اندازه گیری مطلق و بسته
• گزینه کابل
• خروجی آنالوگ
• ارسال خروجی اختیاری (برای جزئیات با کارخانه تماس بگیرید)

درخواست هااز سنسور فشار سیلیکون:

1مناسب برای اندازه گیری فشار گاز خوردگی و مایع، سازگار با فولاد ضد زنگ 316 لیتری
2در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود.
3اغلب در سیستم خنک کننده و اندازه گیری فشار کمپرسور هوا استفاده می شود.

عملکرد الکتریکیاز سنسور فشار سیلیکون:

1منبع برق: ≤10VDC

2ولتاژ خروجی حالت مشترک: 50 درصد از ورودی (معمولی)

3مقاومت ورودی: 4KΩ ~ 20KΩ

4مقاومت خروجی:2.5KΩ~6KΩ

5. اتصال الکتريکي: 100 ميلي متر سيم درجه حرارت بالا، کابل نوار

پارامترهای عملکرداز سنسور فشار سیلیکون:.
محدوده اندازه گیری گج ((G) 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa
مطلق ((A) 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA
مهر و موم شده 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS
  نوع مکس واحد
عدم خطی بودن   ±0.15 ±0.3 %F.S
تکرار  0.05 0.1 %F.S
هیسترز    0.05 0.1 %F.S
خروجی صفر Offset   0±1 0±2 mV
تولید کامل   ≤20KPa 50±1 50±2 mV
≥35kPa 100±1 100±2 mV
صفر Temp Offset. Drift ≤20KPa ±1 ±2.5 %F.S
≥35kPa ±0.8 ± 15 %F.S
دمای کامل مقیاس ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.8 ± 15 %F.S
معاوضات موقت ≤20KPa 0 تا 50 oC
≥35kPa 0 ~ 70 oC
دمای کار -20 تا 80 oC
دمای ذخیره سازی -40 تا 125 oC
بار بیش از حد مجاز مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید
فشار انفجار 5 برابر مقیاس کامل
ثبات بلند مدت 0.2 درصد  F.S/سال
مواد دیافراگم 316L
مقاومت عایق ≥200MΩ 100VDC
ارتعاش بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz
شوک 100 گرم، 11 میلیمتر
زمان پاسخ ≤1ms
مهر O-ring لاستیک نایتریل یا لاستیک فلورو
ماده پر کننده روغن سیلیکون
وزن ~ 28 گرم
پارامترها تحت شرایط زیر آزمایش می شوند: 10 ولت @ 25 درجه سانتیگراد

طرح ساخت و سازاز سنسور فشار سیلیکون
<3.5MPaS 70KPa~70MPa سنسور فشار سیلیکون سنسور فشار پیزورسیستوی 0
≥3.5MPaS
<40MPaS		 70KPa~70MPa سنسور فشار سیلیکون سنسور فشار پیزورسیستوی 1
≥40MPaS 70KPa~70MPa سنسور فشار سیلیکون سنسور فشار پیزورسیستوی 2

اتصال الکتریکی و جبراناز سنسور فشار سیلیکون




70KPa~70MPa سنسور فشار سیلیکون سنسور فشار پیزورسیستوی 3






نمونه های انتخاب
70KPa~70MPa سنسور فشار سیلیکون سنسور فشار پیزورسیستوی 4
