BPHT24-III سنسور فشار دیافراگم فلش برای اندازه گیری انواع فشار مطلق و مهر و موم
Product Details
| مدل شماره: | BPHT24 | محدوده: | 0-10kpa~35Mpa |
|---|---|---|---|
| قدرت: | 5vdc /10-32vdc | خروجی: | 0.5-4.5VDC /4-20mA /0-10VDC و غیره |
| اتصال: | G1/2 1/2NPT یا M20*1.5 | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| تایپ کنید: | فرستنده حسگر فشار دیافراگم | محیط اندازه گیری: | مایع، گاز، چسب نوشیدنی و غیره |
| برجسته کردن |
حسگر فشار دیافراگم BPHT24-III,سنسور فشار دیافراگم بسته شده,سنسور فشار دیافراگم,Sealed Pressure Flush Diaphragm Pressure Sensor,Gauge Absolute Flush Diaphragm Pressure Sensor |
||
Product Description

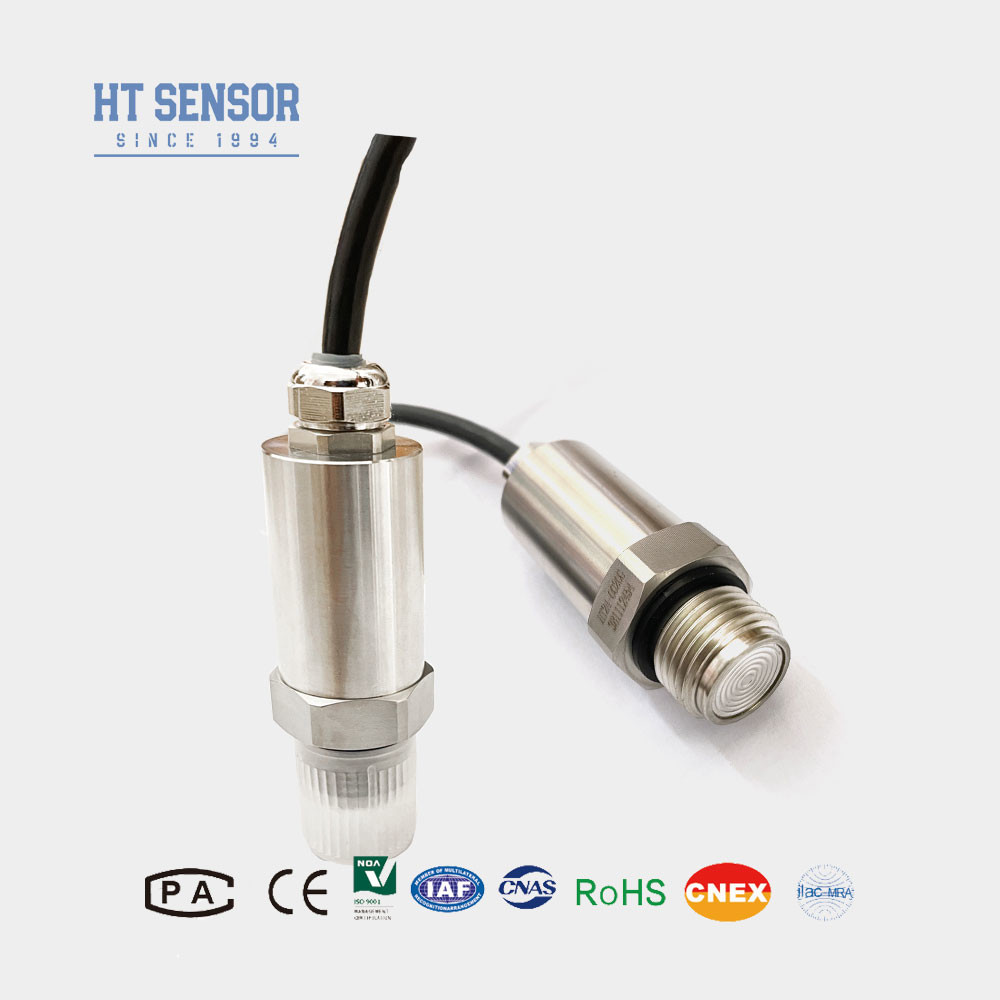

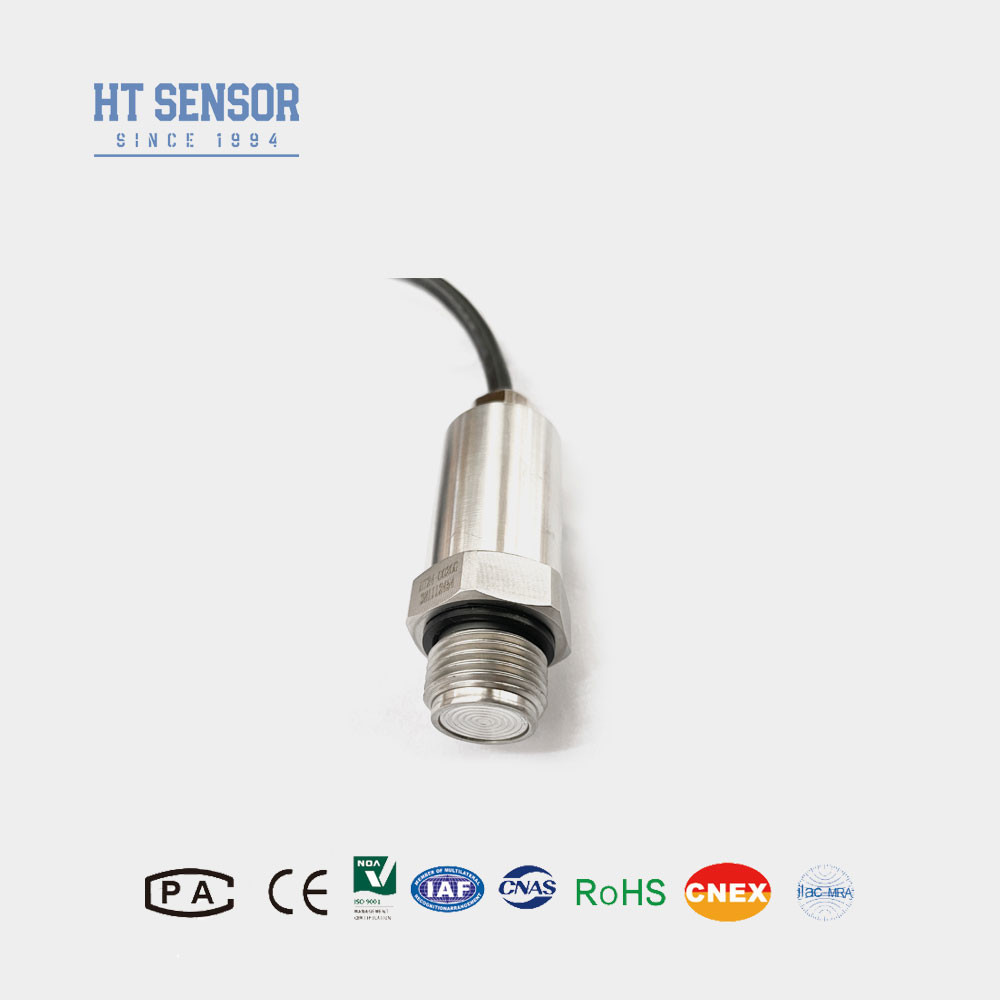

حسگر فشار دیافراگم BPHT24-III برای انواع فشار مطلق و مهر و موم
فرستنده فشار BPHT24
معرفی سنسور فشار دیافراگم:
فرستنده سنسور فشار دیافراگم فلش BPHT24 با فیلم مسطح رشته ای یک سنسور رایج در سیستم های کنترل اتوماسیون صنعتی است.مي تونه سيگنال هاي فشار رو به سيگنال هاي الکتريکي استاندارد تبديل کنه. طراحی رشته ای آن باعث می شود نصب بسیار راحت است، در حالی که ساختار فیلم مسطح نتایج اندازه گیری پایدارتر را فراهم می کند. علاوه بر این، این سنسور همچنین دقت بالا، قابلیت اطمینان بالاو سایر ویژگی ها، و به طور گسترده ای در کاربردهای مختلف اندازه گیری فشار استفاده می شود.
ویژگی های محصولاز سنسور فشار دیافراگم فلش:
1گزینه های مختلف رابط فشار
2برای کاربردهای بهداشتی طراحی شده تا از مقیاس متوسط جلوگیری شود.
3دقت بالا با ساختار فولادی کاملاً ضد زنگ
4پاک کردنش آسونه
درخواست هااز سنسور فشار دیافراگم فلش:
1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
2برای حفاظت از محیط زیست و صنایع شیمیایی ایده آل است.
| پارامترهای عملکرداز سنسور فشار دیافراگم فلش | |
| محدوده اندازه گیری | 0~35Kpa...~20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.5kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| طرح ساخت و سازاز سنسور فشار دیافراگم فلش | |
| ابعاد | |
| راهنمای سفارشاز سنسور فشار دیافراگم فلش | ||||||||
| BPHT24 | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IX | فرستنده فشار نمایش | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| T | فرستنده فشار مقاوم به دمای بالا | |||||||
| محدوده اندازه گیری | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات متداول:
سوال1: شما شرکت تولیدی هستید؟
A1: ما تولید کننده با بیش از 29 سال تجربه هستیم.
Q2:تولید سفارشی
A2: ما خدمات OEM و طراحی سفارشی را ارائه می دهیم.
Q3:ضمانت کیفیت
A3: محصولات ما دارای گارانتی 12 تا 18 ماه محدود از تاریخ ارسال به خریدار اصلی هستند. Hengtong محصولات معیوب را به صورت رایگان جایگزین یا تعمیر می کند.اين گارانتي بر هيچ واحدي که اصلاح شده اعمال نمي شودسوءاستفاده شده، نادیده گرفته شده.
Q4: حمل و نقل و بسته بندی
A4: محصولات به طور کلی توسط اکسپرس بین المللی از جمله UPS،FedEx،DHL و INT برای حمل و نقل از پیش پرداخت شده ارسال می شوند، همچنین می توانید از حساب حمل و نقل خود برای جمع آوری استفاده کنید، بسته بندی صادرات استاندارد،از جمله گواهینامه بازرسی.
Q5: با ما تماس بگیرید
A5: ما یک تیم فروش فعال و باتجربه برای خدمت به شما در مورد سوال فنی و مسئله تجاری داریم. فقط برای ما پیام بگذارید یا روی سرویس آنلاین کلیک کنید.
