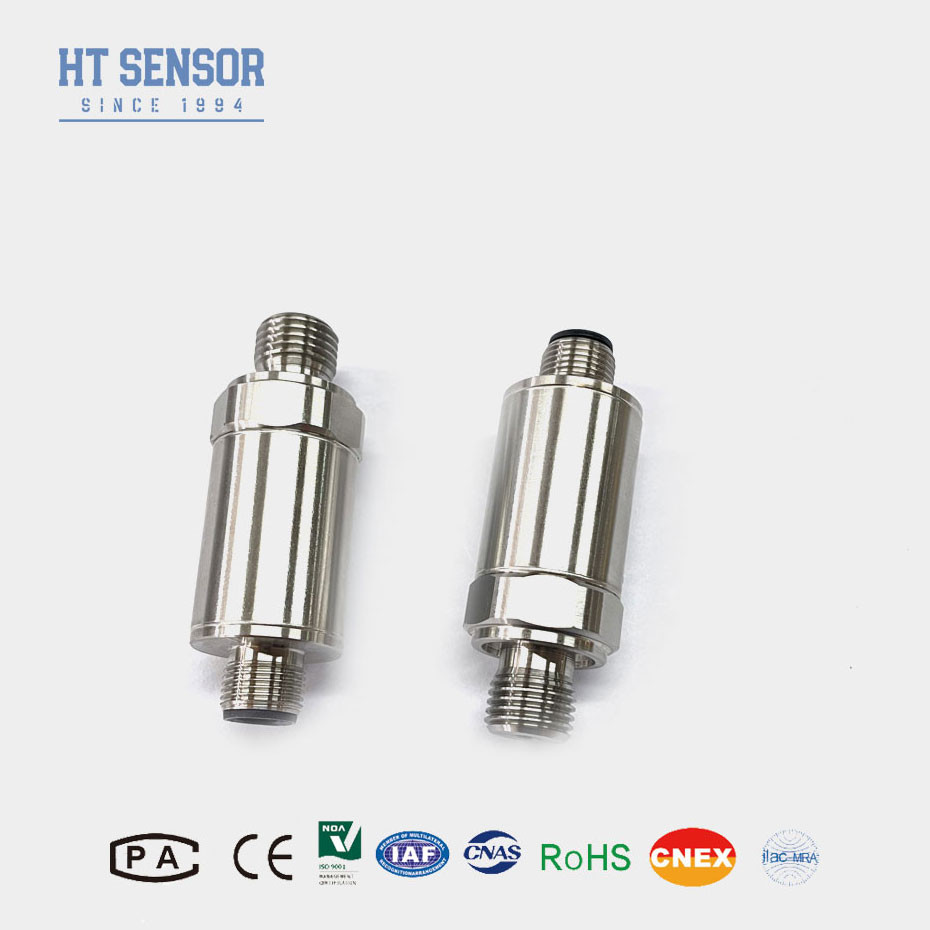

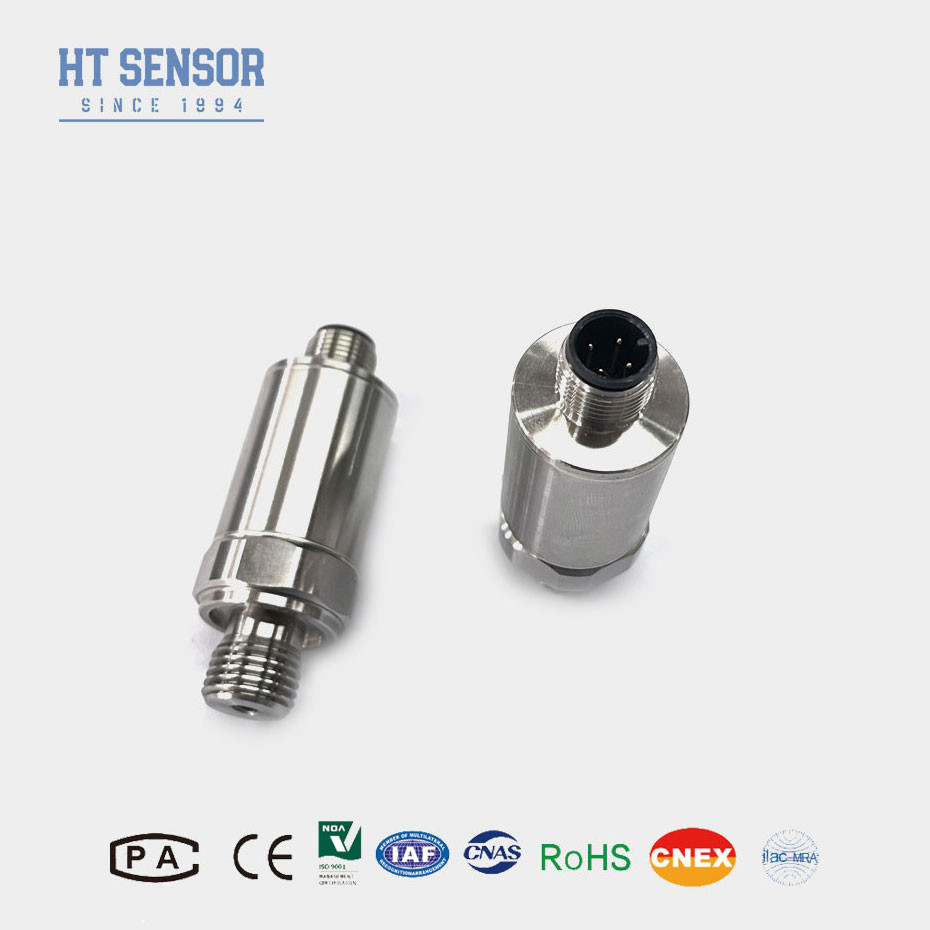

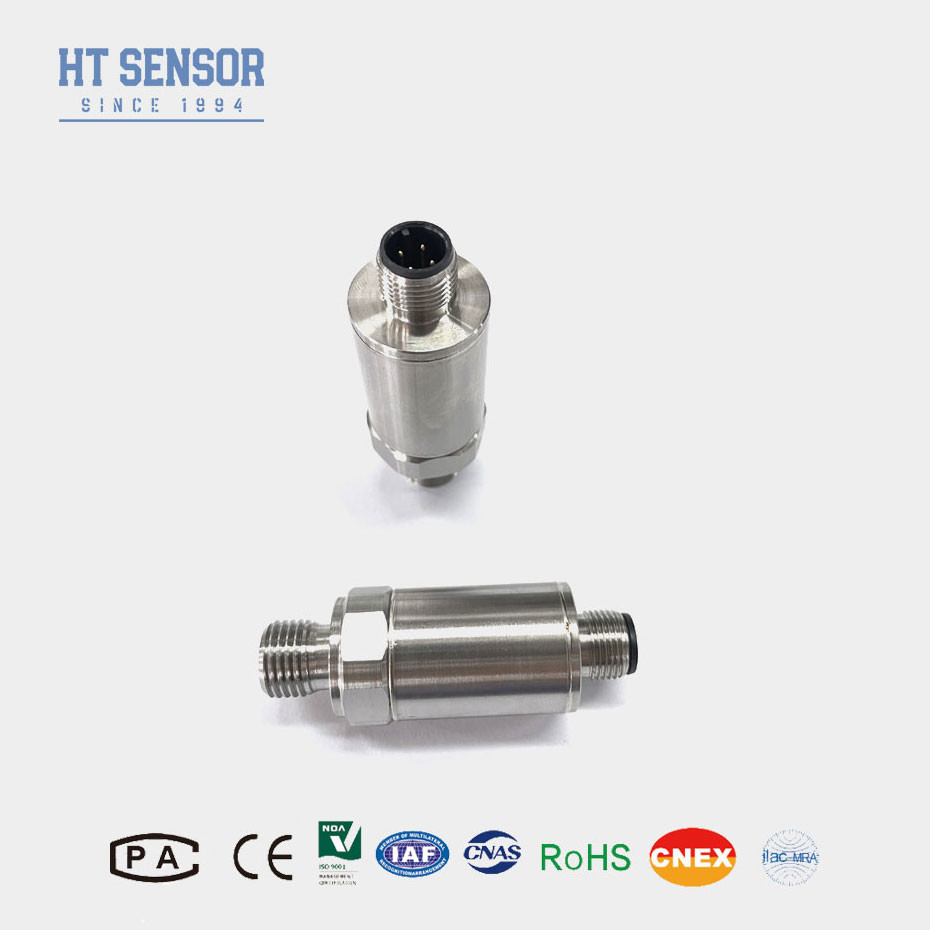

HENGTONG BP156 قابل تنظیم 4-20MA 0-5V سنسور فشار ضد انفجار
Product Details
| شماره مدل: | BP156 | اتصال کننده: | M12*1 |
|---|---|---|---|
| دمای جبران: | -10 تا 70 درجه سانتیگراد | مصالح ساختمانی: | 316 لیتر |
| نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن |
| منشاء: | بائوجی، چین | کد HS: | 9026201090 |
| قابلیت ارائه: | 2000 عدد در ماه | نوع ساختار: | با آهن |
| محیط اندازه گیری: | مایع یا گاز | درجه دقت: | 0.25 درصد، 0.5 درصد |
| دامنه فشار: | 0kpa~10kpa...20MPa | رتبه Ip: | IP65 |
| سفارشی سازی: | در دسترس. درخواست سفارشی | ||
| برجسته کردن |
سنسور فشار برای کاربردهای صنعتی,سنسور فشار قابل تنظیم ضد انفجار,سنسور فشار 4-20mA,Explosion Proof Customizable Pressure Sensor,4-20MA Pressure Sensor |
||
Product Description
BP156 انتقال دهنده فشار
معرفی سنسور فرستنده فشار:
سنسور فرستنده فشار BP156 از هسته پر از روغن غشا ایزولیشن مقاوم به فشار سیلیکون HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال در داخل یک محفظه فولاد ضد زنگ قرار دارد، تبدیل سیگنال سنسور به یک سیگنال خروجی استاندارد. این محصول تحت آزمایش دقیق و غربالگری پیری از اجزای، محصولات نیمه آماده،و محصولات نهایی برای اطمینان از عملکرد پایدار و قابل اعتماد.
فرستنده فشار سیلیکون غلیظ به طور غیرمستقیم فشار اندازه گیری شده را با اندازه گیری تغییر شکل دیافراگم سیلیکون اندازه گیری می کند و آن را به خروجی سیگنال الکتریکی مربوطه تبدیل می کند.به خاطر سبک بودنش، فرستنده فشار سبک برای کاربردهای متحرک یا موقت مناسب است و نصب و استفاده از آن در مکان های مختلف آسان است
مشخصات محصول:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2. ساختار فولاد ضد زنگ IP65
3. صفر و مقیاس کامل تنظیم
4. دقت بالا، تمام ساختارهای فولاد ضد زنگ
کاربردها:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
|
پارامترهای عملکرد:
|
|
| محدوده اندازه گیری | 0kPa ~ 10kPa...20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
نمونه های انتخاب:
| نکات سفارش: |
1محدوده اندازه گیری: محدوده اندازه گیری فشار مورد نیاز، یعنی حداقل و حداکثر مقادیر فشار مورد اندازه گیری را تعیین کنید.اطمینان حاصل شود که محدوده اندازه گیری فرستنده فشار سیلیکون پخش شده انتخاب شده با الزامات برنامه مطابقت دارد..
2نوع سیگنال خروجی: نوع سیگنال خروجی مورد نظر را تعیین کنید، مانند سیگنال آنالوگ (مانند 4-20mA یا 0-10V) یا سیگنال دیجیتال (مانند RS485 یا Modbus).مطمئن شوید که نوع سیگنال خروجی از فرستنده شما را انتخاب سازگار با سیستم کنترل یا دستگاه خود را.
3. الزامات دقت: دقت اندازه گیری فشار مورد نیاز را تعیین کنید. کاربردهای مختلف ممکن است الزامات دقت متفاوتی داشته باشند.انتخاب فرستنده فشار سیلیکون منتشر شده که متناسب با نیازهای برنامه شما است.
4محدوده دما: محدوده دما محیط کاربرد را در نظر بگیرید تا اطمینان حاصل شود که فرستنده انتخاب شده می تواند به درستی در این محدوده دما کار کند.
5سازگاری با رسانه: درک خواص رسانه ای که اندازه گیری می شود، مانند مایع یا گاز و اطمینان حاصل کنید که فرستنده فشار سیلیکون منتشر شده انتخاب شده با آن رسانه سازگار است.
6. روش نصب: روش نصب فرستنده را تعیین کنید، مانند نصب فلنج، نصب رشته یا روش های دیگر. مطمئن شوید که فرستنده ای که انتخاب می کنید با نیازهای نصب شما مطابقت دارد.
7حفاظت: نیازمندی های سطح حفاظت محیط کاربرد مانند سطح ضد آب و ضد انفجار را در نظر بگیرید.یک فرستنده فشار سیلیکون منتشر شده را انتخاب کنید که الزامات را برآورده کند.
8گواهینامه و استانداردها: بررسی کنید که آیا فرستنده انتخاب شده با الزامات گواهینامه و استاندارد مربوطه، مانند گواهینامه CE، دستورالعمل RoHS و غیره مطابقت دارد.
9انتخاب تامین کننده: انتخاب یک تامین کننده قابل اعتماد با شهرت خوب و خدمات پس از فروش قابل اعتماد برای اطمینان از کیفیت محصول و پشتیبانی پس از فروش
| راهنماي سفارش: | |||||||||
| BP15X | فرستنده فشار آنالوگ | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
