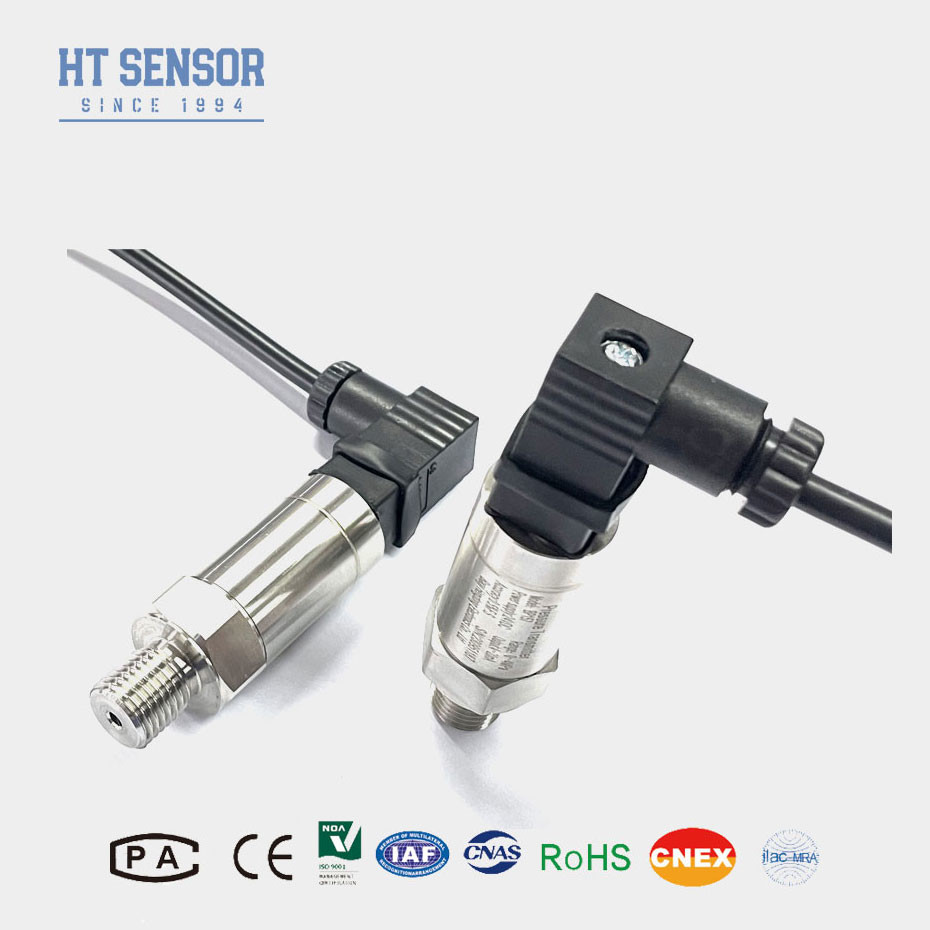

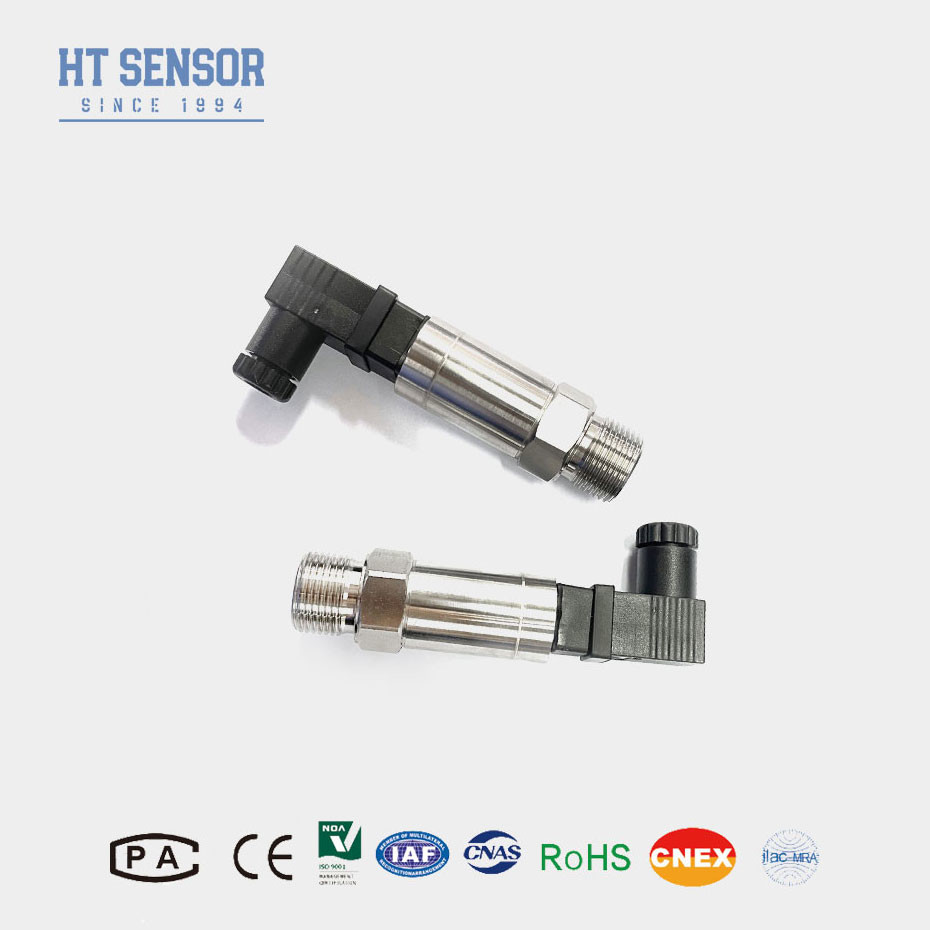

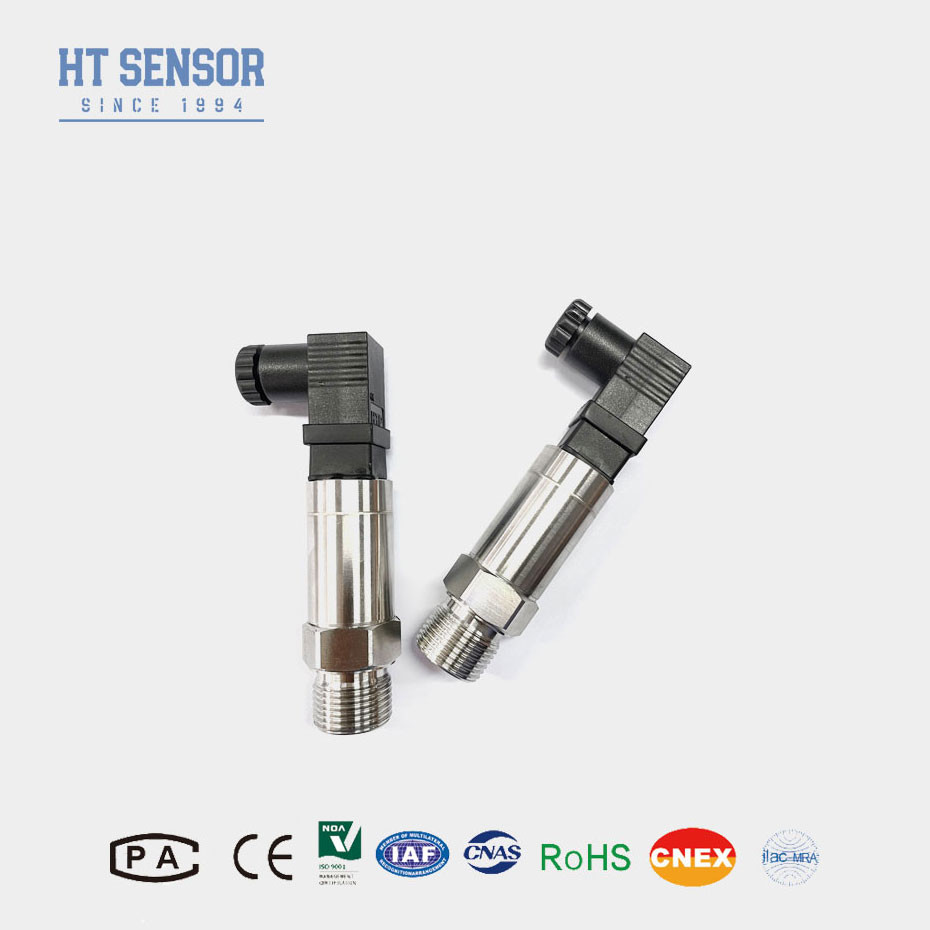

حسگر انتقال دهنده فشار BP157TC برای سیستم های کنترل هیدرولیک و پنوماتیک
Product Details
| شماره مدل: | BP157TC | دمای جبران: | -30 تا 100 درجه سانتیگراد |
|---|---|---|---|
| مصالح ساختمانی: | 304 SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| منشاء: | بائوجی، چین | نوع: | سنسور سرامیکی |
| محیط اندازه گیری: | گاز یا مایع | دامنه فشار: | -100KPa~0kpa~10kpa...10MPa |
| علامت گذاری: | ExiaIICT6 | ||
| برجسته کردن |
حسگر انتقال دهنده فشار BP157TC,حسگر فشار پنوماتیک,حسگر فشار هیدرولیک,Pneumatic Pressure Transmitter Sensor,Hydraulic Pressure Transmitter Sensor |
||
Product Description
انتقال دهنده فشار BP157TC
معرفی سنسور فرستنده فشار:
سنسور فرستنده فشار BP157TC از سنسور سرامیکی سری hign quanlity به عنوان عنصر اندازه گیری سیگنال استفاده می کند. مدار پردازش سیگنال در داخل یک محفظه فولاد ضد زنگ واقع شده است.تبدیل سیگنال سنسور به یک سیگنال خروجی استاندارداین محصول آزمایش و غربالگری دقیق از اجزای، محصولات نیمه آماده و محصولات نهایی را برای اطمینان از عملکرد پایدار و قابل اعتماد انجام داده است.
BP157TC یک فرستنده فشاری کوچک و سبک است که برای اندازه گیری فشار در کاربردهای مختلف صنعتی که فضای محدود است طراحی شده است.دقت و قابلیت اطمینان بالایی دارد.، که آن را برای کاربردهایی که نیاز به اندازه گیری دقیق فشار در فضاهای محدود دارند، ایده آل می کند.
مشخصات محصول:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2. ساختار فولاد ضد زنگ IP65
3. صفر و مقیاس کامل تنظیم
4. دقت بالا، تمام ساختارهای فولاد ضد زنگ
کاربردها:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
پارامترهای عملکرد:
| محدوده اندازه گیری | -100KPa ~ 0kPa ~ 200kPa... 10MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Exia IICT6 |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
نکات سفارش:1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده اند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
راهنماي سفارش:
| BP15X | فرستنده فشار آنالوگ | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5TC | پلگ پیکارد | 6TC | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7TC | کانکتور مینی هیرشمن | 8TC | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 200kPa... 10MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
