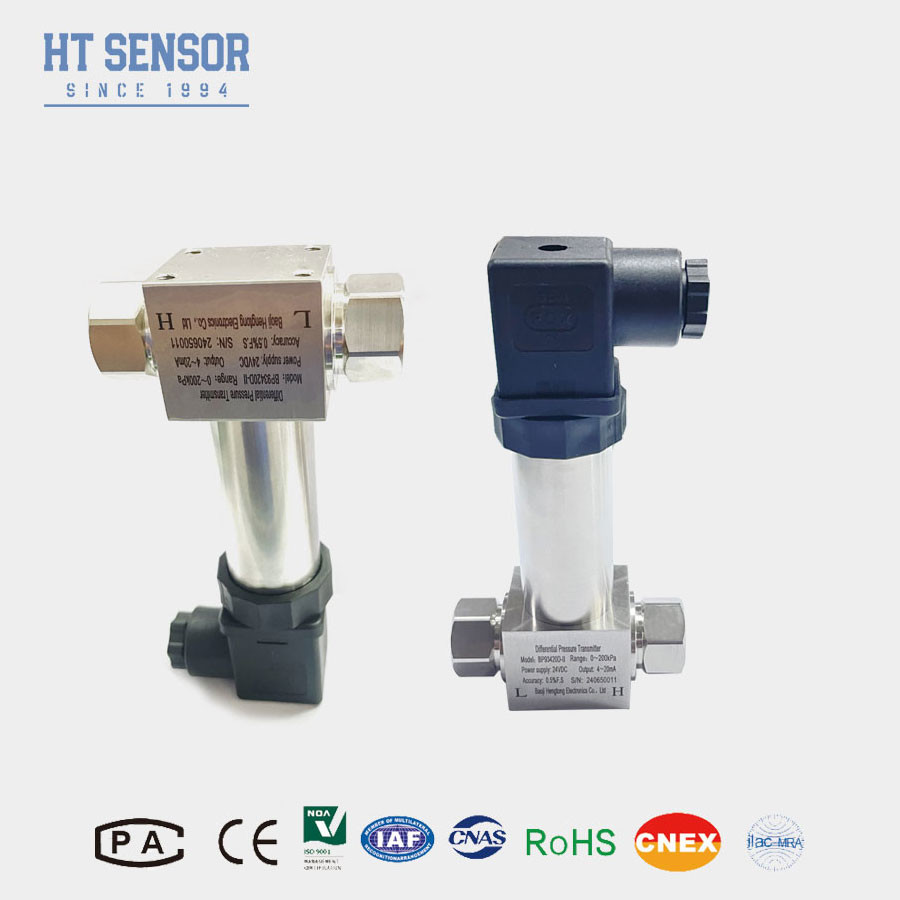

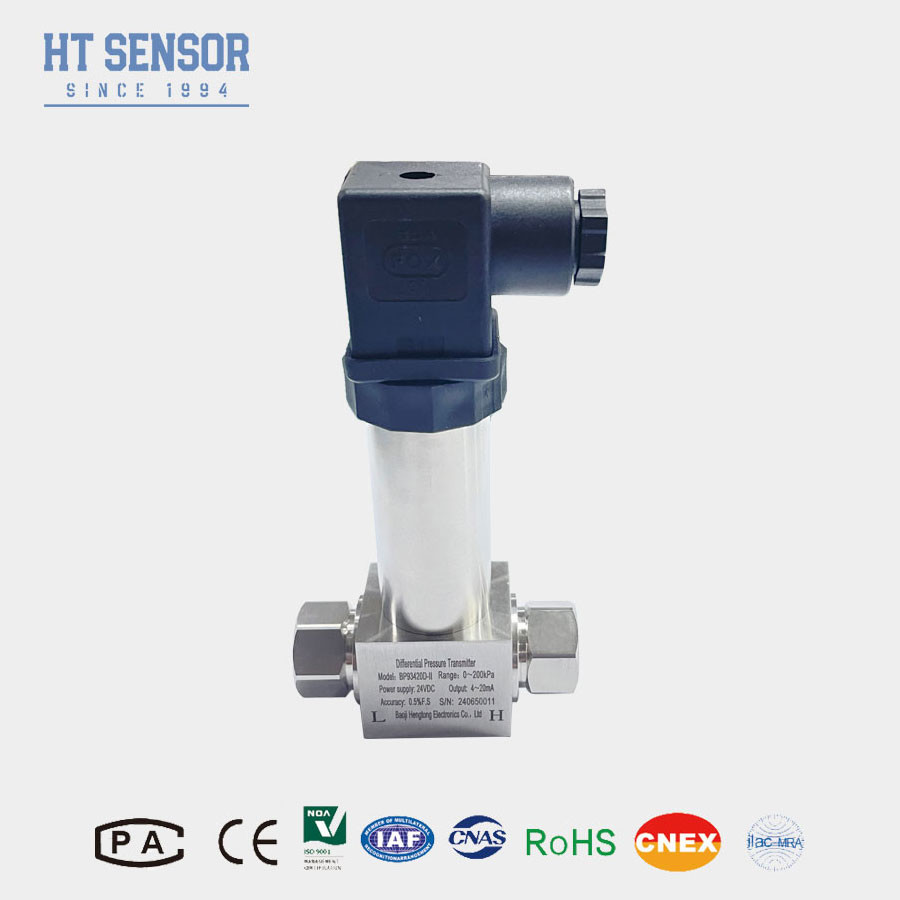

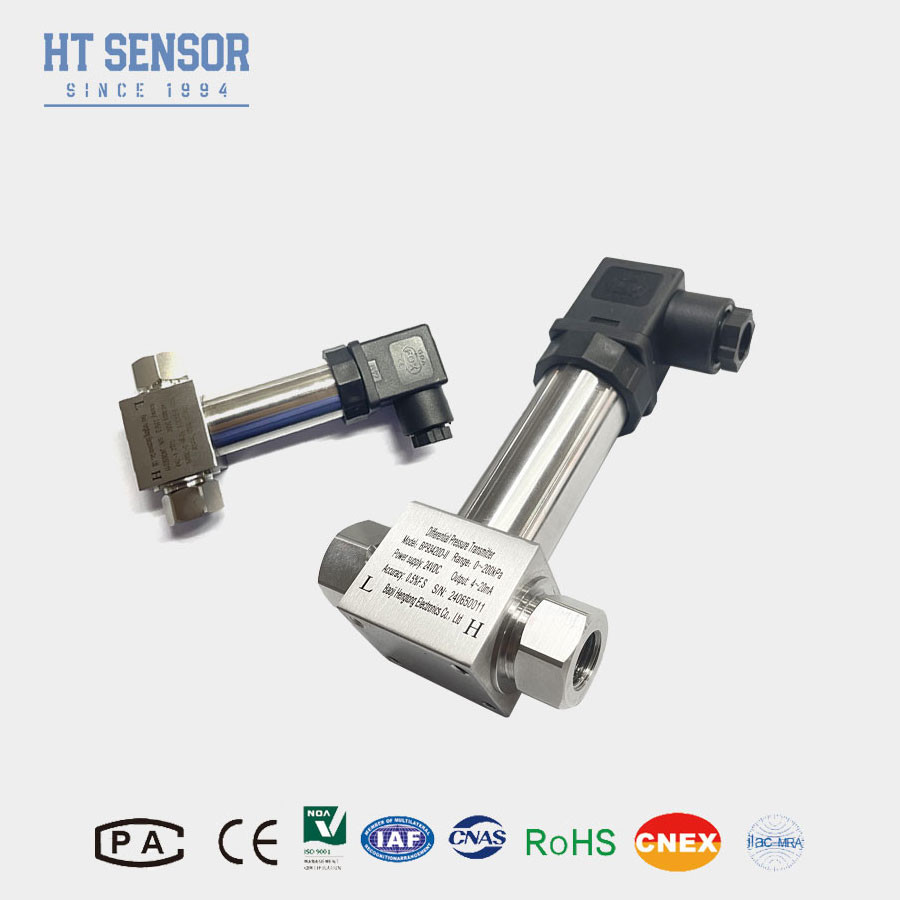

SS316L فرستنده فشار دیفرانسیل دیافراگم برای اندازه گیری و کنترل سطح
Product Details
| شماره مدل: | BP93420DII | سفارشی: | سفارشی |
|---|---|---|---|
| رتبه حفاظتی: | IP65 | وزن: | ~0.45kg |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | کد HS: | 9026201090 |
| نوع: | ترانسمیتر فشار دیفرانسیل | نوع ساختار: | ترانسمیتر فشار سیلیکونی منتشر شده |
| محیط اندازه گیری: | مایع | دقت: | 0.25 درصد، 0.5 درصد |
| دامنه فشار: | 0-10kpa...~2MPa | رتبه Ip: | IP65 |
| برجسته کردن |
ترانسمیتر فشار دیافراگمی,SS316L انتقال دهنده فشار دیفرانسیل,انتقال دهنده فشار فرقی اندازه گیری سطح,SS316L Differential Pressure Transmitter,Level Measurement Differential Pressure Transmitter |
||
Product Description
BP93420DIIDفرقیPريسورTفرستنده
معرفی فرستنده فشار دیفرانسیل:
BP93420DIIفرستنده فشار دیفرانسیلبا استفاده از پیزورسیستیو ساخته می شود.-سنسور فشار سیلیکونی، و محفظهفولاد ضد زنگساختار. فرستنده فشار دیفرانسیلضد رطوبت، ضد آب و مقاوم در برابر خوردگی است. می تواند در محیط های خشن و شرایط بیرونی کار کند. فرستنده دارای حجم کوچک و وزن سبک است.که می تواند در خط لوله فرآیند نصب شود و پشتیبانی شود. در مقایسه با فرستنده هایی که نیاز به یک پایه یا براکت، آن را به شدت کاهش هزینه های نصب و نگهداری و یا متصل از طریق لوله مطبوعات.
ویژگی های محصول:
1ساختار دیافراگم SS316L
2نصبش آسونه
3. نقطه صفر و دامنه کامل محصول می تواند به طور خارجی تنظیم شود
4. با محافظت از مدار کوتاه و محافظت از قطب معکوس
5مقاومت در برابر ضربه، ضد لرزش، سازگاری ضد الکترومغناطیسی
درخواست ها:
1.آزمایش و کنترل فرآیند صنعتی
2.اندازه گیری و کنترل سطح
3.در دسترس برای اکسیژن، CO2، نیتروژن، بخار گاز
4آزمایش فشار لوله
| پارامترهای عملکرد | |
| محدوده اندازه گیری | 0-10KPa...~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| تغییر درجه حرارت در طول زمان | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ،0-70oC ،-10-70oC |
| دمای کار | -30 تا 80 درجه |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نکات سفارش |
1در هنگام انتخاب محصول، لطفا اطمینان حاصل کنید که محیط اندازه گیری با قسمت های تماس محصول سازگار است.
2برای اطمینان از عملکرد قابل اعتماد، نصب یک دسته بندی سه دریچه بین نقطه اندازه گیری و فرستنده توصیه می شود.تضمین فشار آهسته و یکنواخت به اتاق های فشار مثبت و منفی فرستنده.
3در طول نصب، توصیه می شود که رابط های فشار در هر دو طرف افقی قرار گیرند تا تأثیر محل نصب بر محصول به حداقل برسد.
4برای الزامات ویژه ای مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی،لطفاً شرکت ما را مطلع کنید و این الزامات را در سفارش مشخص کنید
| نظم راهنما | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa...~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
