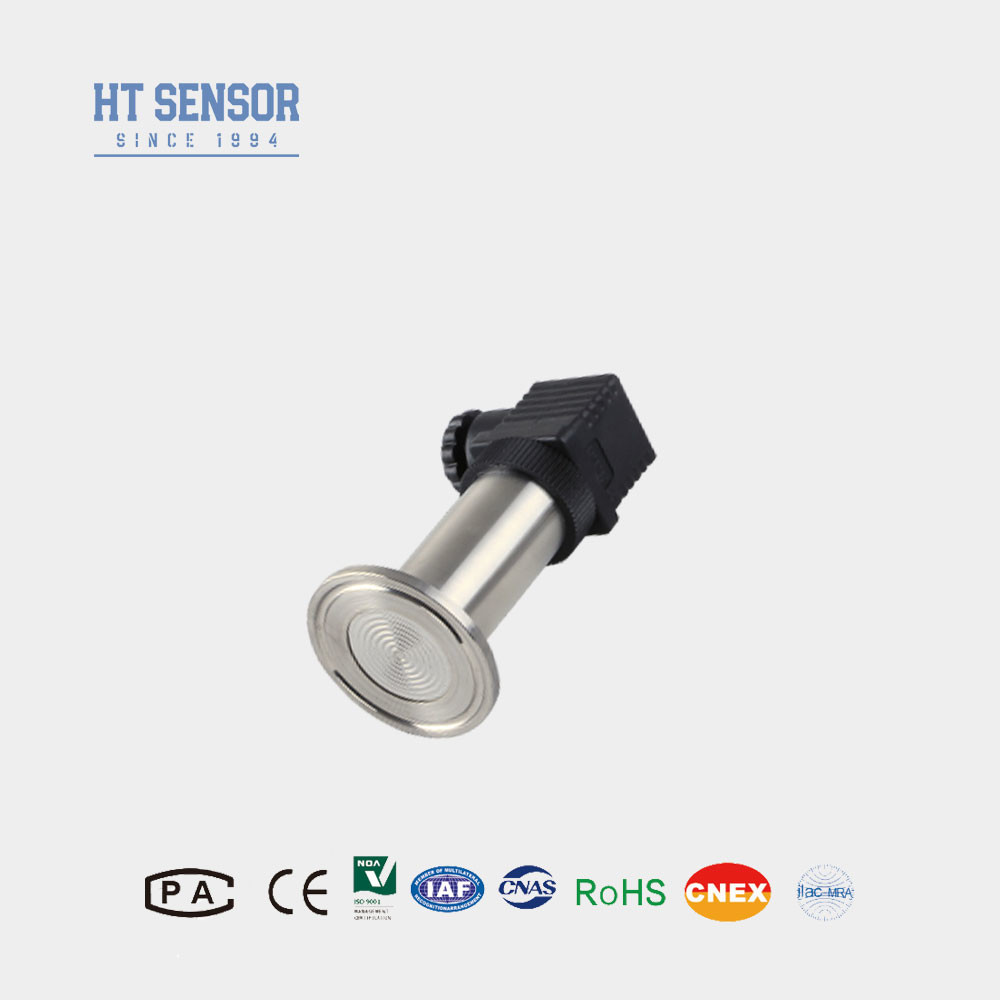

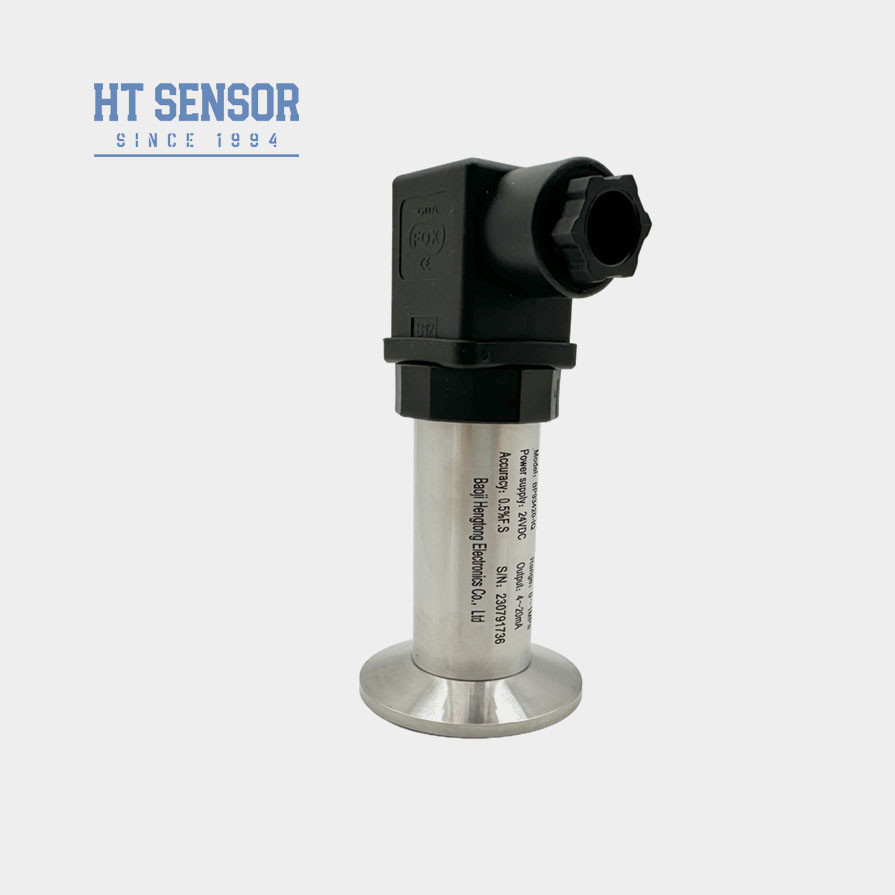

حسگر فشار دیافراگم فلاش Hengtong BP93420-IQ
Product Details
| شماره مدل: | BP93420-IQ | رتبه حفاظتی: | IP65 |
|---|---|---|---|
| مصالح ساختمانی: | 316 لیتر | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| علامت تجاری: | HTsensor | منشاء: | باوجی، شانسی چین |
| کد HS: | 9026201090 | نوع: | فرستنده حسگر فشار دیافراگم |
| نوع ساختار: | ترانسمیتر فشار سیلیکونی منتشر شده | دامنه فشار: | -100kPa...0kPa ~35kPa...3.5MPa |
| برجسته کردن |
حسگر فشار دیافراگم کاغذی,حسگر فشار دیافراگم هنگتونگ,سنسور فشار دیافراگم صنایع شیمیایی,Hengtong Flush Diaphragm Pressure Sensor,Chemical Industries Flush Diaphragm Pressure Sensor |
||
Product Description
حسگر فشار دیافراگم فلاش Hengtong BP93420-IQ برای صنایع کاغذی و شیمیایی
فرستنده فشار BP93420-IQ
معرفی سنسور فشار دیافراگم:
BP93420-IQ فرستنده فشار دیافراگم فلش فرستنده فشار فلز فلز فلزآن را به تصویب رسوب ساختار دیافراگم مهر و موم برای جلوگیری از تماس مستقیم بین دیافراگم اندازه گیری و مواد مهر و موم فرستنده فشاربنابراین، این یک روش قابل اعتماد برای اندازه گیری فشار در رسانه های غیرمعمول و مناسبت های خاص فراهم می کند.دستگاه فیلم جدا کننده مهر و موم آهن آلات دارای انواع مختلف از ساختارهای اتصال فرآیند است و مناسب برای اندازه گیری واسکوزیتی بالا و رسانه های بلوری استمحصولات به طور گسترده ای در مواد غذایی، بهداشت، کاغذ و صنایع دیگر استفاده شده اند
ویژگی های محصولاز سنسور فشار دیافراگم فلش:
1محدوده اندازه گيري گسترده، رابط فشار کلاچ 50.4mm.
2گزینه های سیگنال خروجی چندگانه
3صفر قابل تنظیم و مقیاس کامل
4دقيقي بالا، اتصال چند مرحله اي
درخواست هااز سنسور فشار دیافراگم فلش:
1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
2صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل
3. در صنایع کاغذی و شیمیایی و همچنین برای اندازه گیری سطح فاضلاب و فشار قوطی های نوشیدنی استفاده می شود
| پارامترهای عملکرداز سنسور فشار دیافراگم فلش | |
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ≤0.1%FS |
| هیسترز | ≤0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.2kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نکات سفارش |
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفا به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

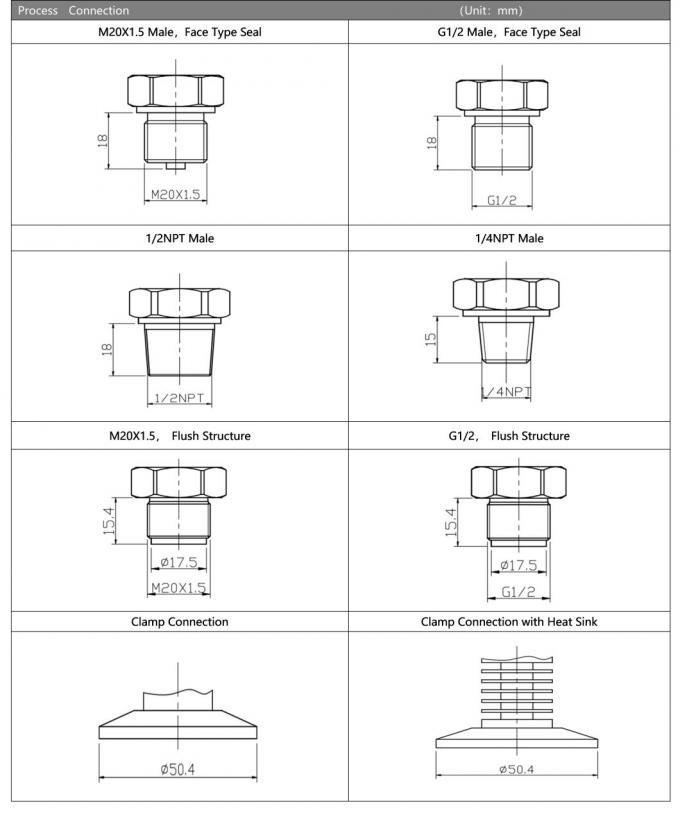

| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
