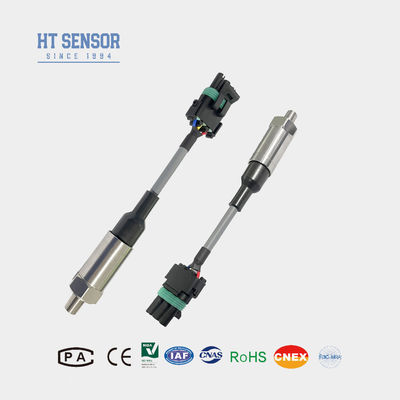

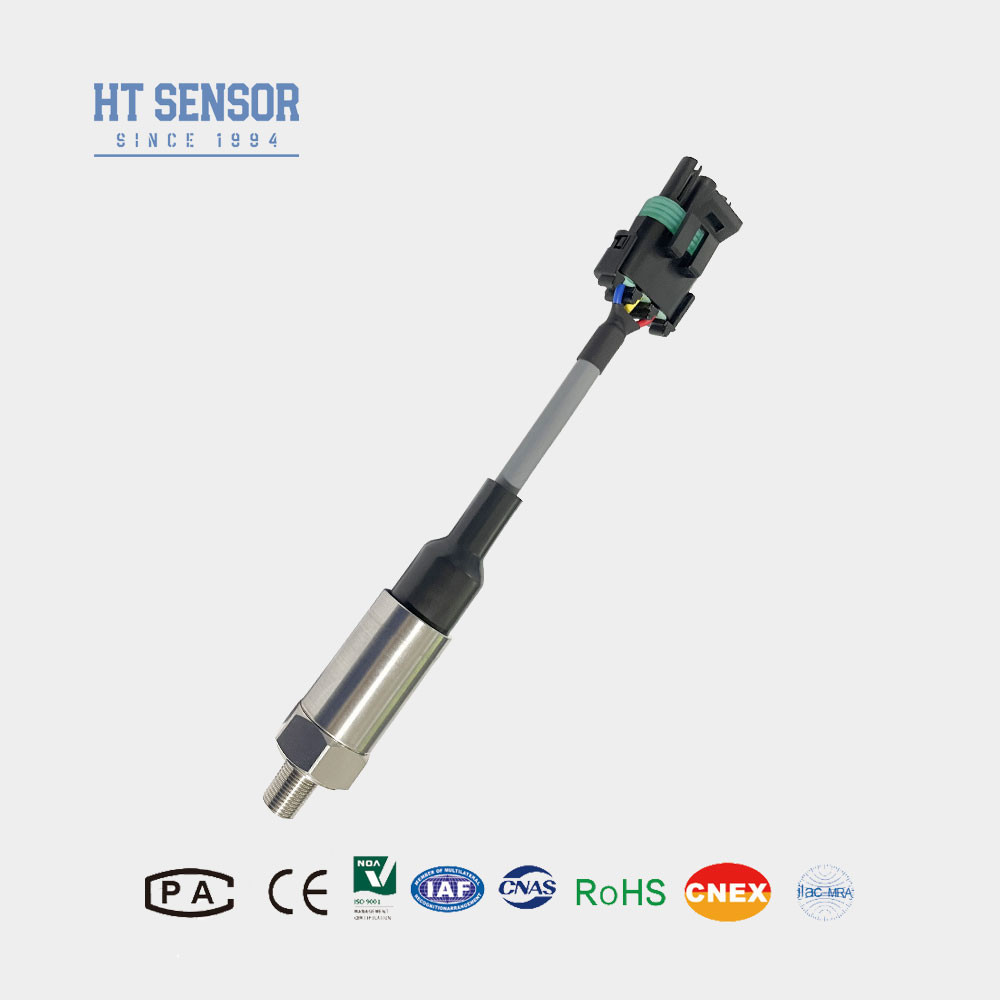

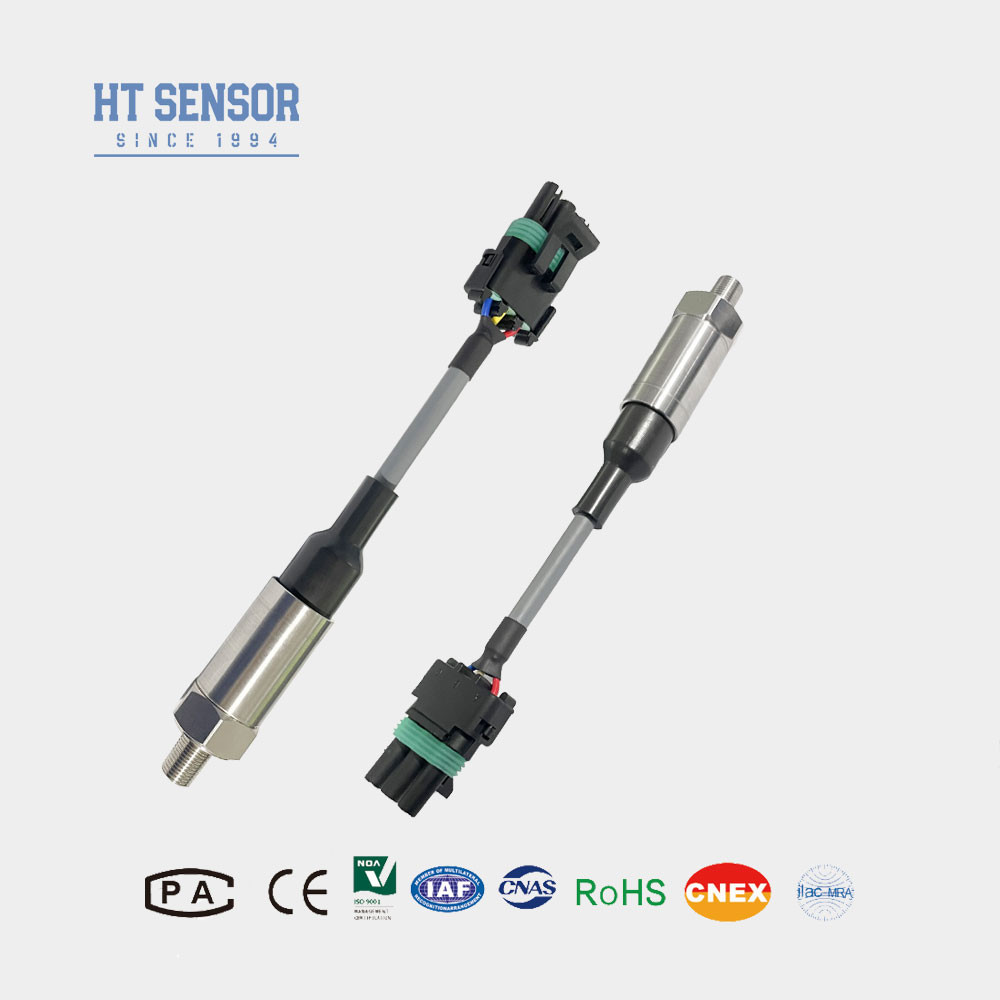

فرستنده سنسور فشار صنعتی کوچک BP156 یک فرستنده فشار میله فشرده است.از یک سنسور فشار سیلیکون بسیار قابل اعتماد به عنوان یک هسته حساس استفاده می کند و سیگنال های استاندارد صنعتی و شبکه را پس از جبران دما تولید می کند، اصلاح مدار دیجیتال و تنظیم سیگنال. این دارای ساخت ضد آب IP68 است. کانکتورهای ویژه نصب مستقیم در محل را تسهیل می کنند.
ویژگی های محصولاز مینی سنسور فشار صنعتیفرستنده:
1محدوده اندازه گيري گسترده، ساختار فولاد ضد زنگ
2طراحی کامپکت و سبک
3.دقت بالا، ساختاري از فولاد ضد زنگ
درخواست هااز مینی سنسور فشار صنعتیفرستنده:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود.
3. در فرآیندهای صنعتی در محل مانند نفت ، مواد شیمیایی ، فلزات سازی ، تولید برق و هیدرولوژی استفاده می شود.
4استفاده می شود در سیستم های کنترل هیدرولیک و پنوماتیک.
| پارامترهای عملکرد از مینی سنسور فشار صنعتیفرستنده: |
| محدوده اندازه گیری |
0kPa ~ 10kPa...20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز |
0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
ex ia IIC T6 Ga |
| درجه بندی حفاظت |
IP65 |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
| نمونه های انتخاباز سنسور فشار DIN کوچک |
| راهنمای سفارش |
| BP15X |
فرستنده فشار آنالوگ |
| |
کد |
طرح ساخت و ساز |
| 5 |
پلگ پیکارد |
6 |
کابل خروجی مستقیم مهر و موم شده 1.5 متر |
| 7 |
کانکتور مینی هیرشمن |
8 |
کانکتور بزرگ هیرشمن |
| |
محدوده اندازه گیری |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر ((¢50.4 فلنج) |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
PG7 |
| B3 |
کابل بسته شده خروجی 1.5 متر |
| B4 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
A: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
