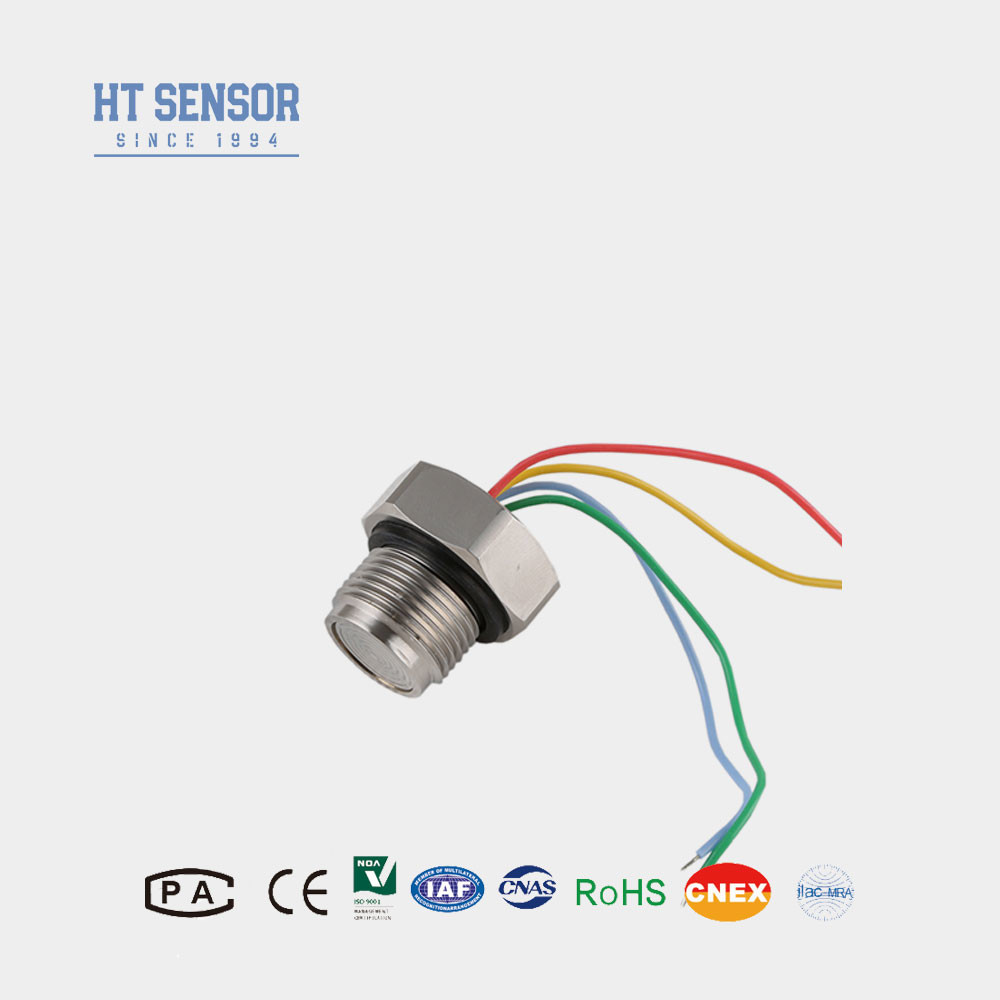

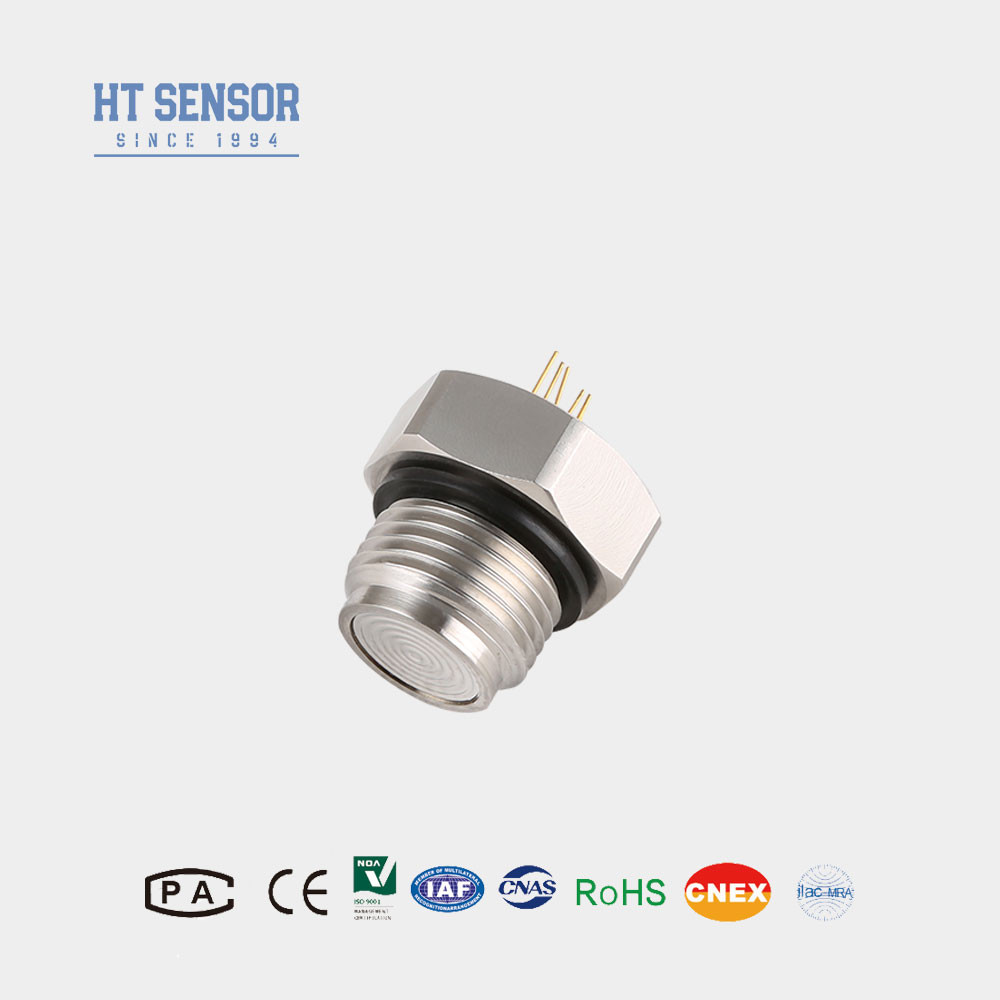

316L فولاد ضد زنگ سازگاری فلش دیافراگم سیلیکون سنسور فشار
Product Details
| مدل شماره.: | HT24 | نخ: | G1/2 M20*1.5 |
|---|---|---|---|
| نوع سیم کشی: | پین کوار چهار سیم یا با روکش طلا | اندازه گیری محیط: | گاز و مایع |
| دامنه: | 0-10kpa~20mpa | قدرت: | 1.5 میلی متر |
| بسته حمل و نقل: | کارتن | علامت تجاری: | "هنگتونگ" |
| منشاء: | باوي، چين | نوع: | سنسور فشار فلاش پیزورزیستیو |
| برای: | فرستنده فشار سیلیکونی پخش شده | نوع سیگنال خروجی: | نوع آنالوگ |
| مادی: | فولاد ضد زنگ 316L | سفارشی سازی: | OEM |
| برجسته کردن |
سنسور فشار سیلیکون از فولاد ضد زنگ 316L,سازگاری سنسور فشار سیلیکون,سنسور فشار سیلیکون دیافراگم,Compatibility Silicon Pressure Sensor,Flush Diaphragm Silicon Pressure Sensor |
||
Product Description
316L فولاد ضد زنگ سازگاری فلش دیافراگم سیلیکون سنسور فشار
HT24 سنسور فشار سیلیکون پیزورسیستیو
معرفی سنسور فشار سیلیکونی دیافراگم:
HT24 یک سنسور فشار دیافراگم فلش با یک تراشه سیلیکونی بسیار پایدار است. تراشه حساس به طور مستقیم با محیط اندازه گیری تماس نمی گیرد.فشار به تراشه حساس از طریق یک دیافراگم فولاد ضد زنگ و مهر روغن سیلیکون منتقل می شود. این محصول یک ساختار دیافراگم صاف با رشته است ، G1/2 M20 * 1.5 1/2NPT رایج ترین رشته استفاده شده است. تمیز کردن آسان ، قابلیت اطمینان بالا. مناسب برای مواد غذایی ، بهداشت و سایر صنایع است.
ویژگی های محصولاز سنسور فشار سیلیکونی دیافراگم فلش:
- استفاده از تکنولوژی پیشرفته و خانه فولاد ضد زنگ 316L، همراه بامواد مانند تیتانیوم و هستلوئی برای دیافراگم.
- استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر اصلاح.
- قابل اعتماد، قابل تکرار و ثبات فوق العاده.
- ساختار دیافراگم را بشویید، که تمیز کردنش آسان است.
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- صنعت مواد غذایی و نوشیدنی
- کنترل فرآیند صنعتی
- صنعت داروسازی
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 2.5KΩ ~ 6KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ
- اتصال الکتريکي: فلز کووار زرين يا سيم هاي درجه حرارت بالا 100 ميلي متر
| پارامترهای عملکرداز سنسور فشار سیلیکونی دیافراگم فلش: | |||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 35MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~ 55 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |
| ابعاد |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
- 1در طول مونتاژ، توجه باید به هماهنگی بین اندازه هسته و خانه فرستنده پرداخت شود تا به فشرده سازی مورد نیاز برسد.
- 2. در فرآیند مونتاژ پوسته ، برای اطمینان از تراز عمودی و فشار یکنواخت ، برای جلوگیری از گیر کردن یا آسیب دیدن تخته جبران.
- 3اگر ماده مورد آزمایش با دیافراگم اصلی و مواد محفظه (316L) سازگار نباشد، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
- 4از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز اجتناب کنید تا به دلیل تغییر شکل یا سوراخ شدن دیافراگم به هسته آسیب نرسد.
- 5. نگه داشتن فشار فشار گج هسته دهان باز به اتمسفر، جلوگیری از آب، بخار، یا محیط خوردنی به اتاق فشار منفی گج هسته فشار.6. اگر هر پین تغییر وجود دارد، لطفا با توجه به برچسب بر روی هادی واقعی برای مرجع.
